电子技术复习题1答案

电子技术考试题及答案

一、单项选择题（每题2分，共20分）

1. 在数字电路中，基本的逻辑运算有（ ）。

A. 与、或、非

B. 与、或、异或

C. 与、或、非、异或

D. 与、或、非、同或

答案：A

2. 一个触发器可以存储（ ）位二进制信息。

A. 1

B. 2

C. 4

D. 8

答案：A

3. 以下哪个不是模拟信号的特点？（ ）

A. 连续性

B. 无限多的值

C. 数字化

D. 随时间变化

答案：C

4. 在集成电路中，TTL与CMOS电路的主要区别在于（ ）。

A. 功耗

B. 速度

C. 价格

D. 以上都是

答案：D

5. 晶体管放大器中，静态工作点的设置是为了（ ）。

A. 提高放大倍数

B. 减小非线性失真

C. 增加稳定性

D. 减小噪声

答案：B

6. 一个完整的数字电路系统通常由（ ）组成。

A. 输入电路、输出电路、电源

B. 输入电路、输出电路、存储电路

C. 输入电路、输出电路、控制电路

D. 输入电路、输出电路、逻辑电路

答案：D

7. 在数字电路中，以下哪个不是基本的逻辑门？（ ）

A. 与门 B. 或门

C. 非门

D. 异或门

答案：D

8. 以下哪个不是半导体材料？（ ）

A. 硅

B. 锗

C. 铜

D. 砷化镓

答案：C

9. 一个理想的运算放大器具有（ ）。

A. 无限大的输入阻抗

B. 零输出阻抗

C. 零输入偏置电流 D. 所有选项都是

答案：D

10. 在数字电路中，以下哪个是二进制编码的十进制数1010？（ ）

A. 8

B. 9

C. 10

D. 11

答案：B

二、填空题（每题2分，共20分）

11. 在数字电路中，一个D触发器的输出状态仅取决于其___________输入。

答案：D

12. 一个555定时器可以被配置为___________振荡器或___________触发器。

答案：单稳态；双稳态

13. 在模拟电路中，运算放大器的___________输入端通常连接到地。

(完整word版)《电工与电子技术》复习题

《电工与电子技术》课程复习题一

一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。 (本大题共20个小题，每小题1分，共20分)

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

1. 在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。

( ) .

A。 叠加原理 B. 戴维南定理 C。 欧姆定律 D。 基尔霍夫定律

2。 以独立节点电压为电路的独立变量，列出KCL方程，求解电路的方法叫( ） 。

A。 网孔电压法 B. 节点电压法 C。 支路电流法 D。 回路电流法

3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。

A。 初相位相同 B. 相位差相同 C。 频率相同 D。 大小相等

4. 在纯电容交流电路中，以下关系式正确的是（ )。

A. iuXCC B.••IUXCC C.iUXCC D。 CCXIjU••

5.电阻元件的无功功率为（ ）。

A. 0 B。 1W C. 1War D。 - 1War

6. 电流、电压的参考方向是可以任意选择的。电流、电压的参考方向一致时，称为（ ）参考方向.

A. 非关联 B。 关联 C. 一致 D。 相同

7。 变压器是根据（ )原理制成的一种静止电器。

A。欧姆定律 B.交流电 C.电磁感应 D。克希荷夫定律 (完整word版)《电工与电子技术》复习题

8. 三相异步电动机由定子、( ）和空气隙组成。

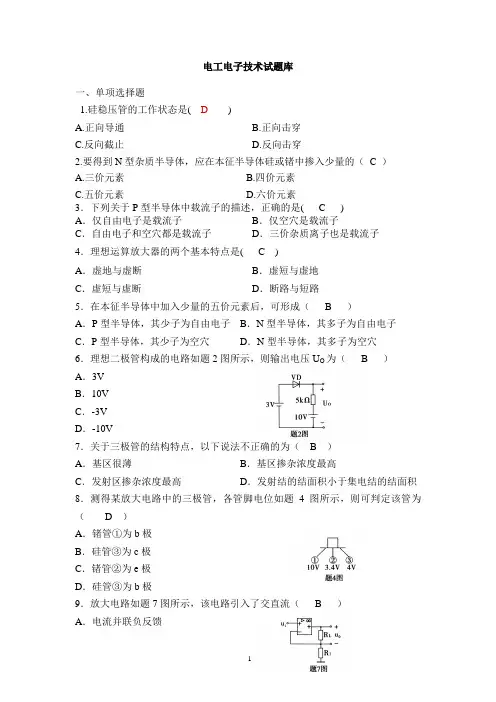

1 电工电子技术试题库

一、单项选择题

1.硅稳压管的工作状态是( D )

A.正向导通 B.正向击穿

C.反向截止 D.反向击穿

2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（ C ）

A.三价元素 B.四价元素

C.五价元素 D.六价元素

3．下列关于P型半导体中载流子的描述，正确的是( C )

A．仅自由电子是载流子 B．仅空穴是载流子

C．自由电子和空穴都是载流子 D．三价杂质离子也是载流子

4．理想运算放大器的两个基本特点是( C )

A．虚地与虚断 B．虚短与虚地

C．虚短与虚断 D．断路与短路

5．在本征半导体中加入少量的五价元素后，可形成（ B ）

A．P型半导体，其少子为自由电子 B．N型半导体，其多子为自由电子

C．P型半导体，其少子为空穴 D．N型半导体，其多子为空穴

6．理想二极管构成的电路如题2图所示，则输出电压UO为（ B ）

A．3V

B．10V

C．-3V

D．-10V

7．关于三极管的结构特点，以下说法不正确的为（ B ）

A．基区很薄 B．基区掺杂浓度最高

C．发射区掺杂浓度最高 D．发射结的结面积小于集电结的结面积

8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）

A．锗管①为b极

B．硅管③为c极

C．锗管②为e极

D．硅管③为b极

9．放大电路如题7图所示，该电路引入了交直流（ B ）

A．电流并联负反馈

2 B．电流串联负反馈

C．电压并联负反馈

D．电压串联负反馈

10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) R

A.-10V

B.-4V

C.+6V

D.+10V

11.NPN型三极管处在放大状态时，各电极的电位关系是( D )

A.E极电位最高，C极电位最低 B.E极电位最高，B极电位最低

C.C极电位最高，B极电位最低 D.C极电位最高，E极电位最低

(完整版)电子技术复习题及参考答案

中南大学网络教育课程考试复习题及参考答案

电子技术

一、填空题：

1。在本征半导体中掺入微量三价元素形成

型半导体，掺入微量五价元素形成

型半导体。

2。晶体管工作在截止区时，发射结

向偏置，集电结

向偏置。

3.硅稳压管的工作为 _

区。

4。为了避免50Hz电网电压的干扰进入放大器，应选用 滤波电路。

5。已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用 滤波电路。

6.为了获得输入电压中的低频信号，应选用 滤波电路.

7.为了稳定静态工作点，应引入 负反馈.

8.为了稳定放大倍数,应引入 负反馈。

9.为了使放大电路的输出电阻增大应引入 负反馈;深度负反馈的条件是 。

10。为了减小放大电路的输入电阻，应引入 负反馈。

11.为了减小放大电路的输出电阻，应引入 负反馈。

12.当集成运放组成运算电路时中，运放一般工作在 状态。

13.在运放组成的电压比较器中，运放一般工作在

或 状态.

14.在图1所示电路中，调整管为 ，采样电路由 组成，基准电压电路由

组成，比较放大电路由 组成.

图1

15。在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是

整流电路.

16。直流电源由 、 、 和

四部分组成。

17。串联型稳压电路由 、

、 和 四部分组成。

18.欲将方波电压转换成三角波电压，应选用 运算电路。
