钢筋保护层及钢筋搭接长度要求

钢筋混凝土保护层新旧规范对比

篇一：新规范保护层厚度

新规范保护层厚度

混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。

保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。

混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm)

注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.

《规范》关于混凝土保护层的其它规定

第9.2.2条 处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条 板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.

第9.2.4条 当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

钢筋绑扎施工方法及技术要求

钢筋采用人工搬运，在塔吊有效半径范围使用塔吊直接吊至施工操作面。钢筋采用人工绑扎的方法，绑扎时分析受力情况，注意钢筋的位置与绑扎顺序。

（1）钢筋绑扎要点：纵向受拉钢筋的最小锚固长度如表8-3 所示。（略）

规格较小的圆钢采用绑扎接头，其中纵向受拉钢筋的最小搭接长度按： Ll

=1.2 La 。

纵向受拉钢筋最小锚固长度 表8-3

钢筋接头避开梁端、柱端的箍筋加密区。焊接接头及绑扎接头末端距钢筋弯折处不小于钢筋直径的10 倍，且尽量不位于构件的最大弯距处。接头尽量设置在受力较小部位，且在同一根钢筋全长上尽量少设接头。同一构件内的接头相互错开，焊接接头在35 d且不小于500mm 长度范围内，同一根钢筋不得有两个接头；在该区段内有接头的受力钢筋截面积占总受力钢筋总截面积在受拉区尽量不超过50%。受力钢筋的混凝土保护层，板按15mm；梁、柱按25mm，同时不少于受力钢筋直径。板中分布钢筋的保护层不小于10mm，梁、柱中箍筋和构造钢筋的保护层不小于15mm。

（2）柱钢筋绑扎：按图纸要求箍筋的数量，将箍筋套在下层伸出的搭接筋上，将箍筋的接头（弯钩叠合处）交错布置在四角纵向钢筋上，然后立柱子钢筋。为利于上层柱的钢筋搭接，对下层柱的钢筋露出楼面部分，采用工具式柱箍将其收进一个柱筋直径。

柱接头采用电渣压力焊（或气压焊）连接。在立好的柱子钢筋上画出箍筋的位置，箍筋转角与纵向钢筋交叉点均应扎牢，箍筋平直部分与纵向钢筋交叉点可间隔扎牢，绑扎箍筋时绑扣相互间成八字形。

（3）梁钢筋绑扎：钢筋在现场绑扎时，先决定合理的绑扎顺序，并确定支模和钢筋绑扎的先后顺序，对于较浅的梁（梁高450mm 以内）可先支好侧模，而较深的梁则先绑扎钢筋，再支侧模。当绑扎形式复杂的结构部位时，应研究确定逐根钢筋穿插就位的顺序。

梁钢筋应放在柱的纵向钢筋内侧。箍筋的接头（弯钩叠合处）应交错布置在两根架立钢筋上。纵向受力钢筋采用双层排列时，两排钢筋之间应垫以φ25

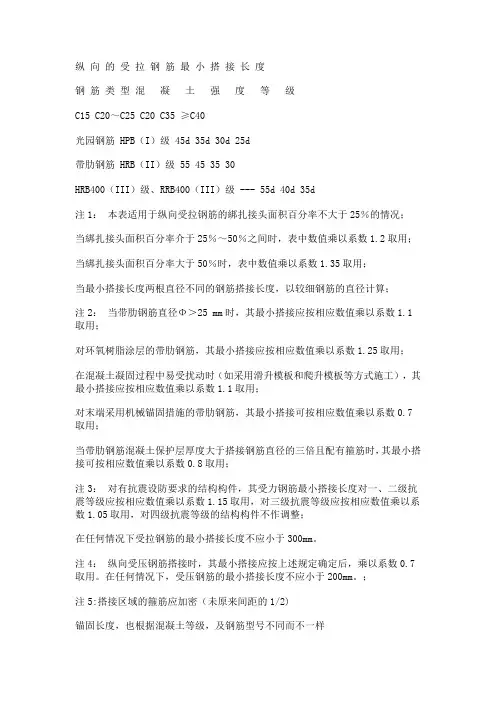

纵 向 的 受 拉 钢 筋 最 小 搭 接 长 度

钢 筋 类 型 混 凝 土 强 度 等 级

C15 C20～C25 C20 C35 ≥C40

光园钢筋 HPB（I）级 45d 35d 30d 25d

带肋钢筋 HRB（II）级 55 45 35 30

HRB400（III）级、RRB400（III）级 --- 55d 40d 35d

注1： 本表适用于纵向受拉钢筋的綁扎接头面积百分率不大于25％的情况；

当綁扎接头面积百分率介于25％～50％之间时，表中数值乘以系数1.2取用；

当綁扎接头面积百分率大于50％时，表中数值乘以系数1.35取用；

当最小搭接长度两根直径不同的钢筋搭接长度，以较细钢筋的直径计算；

注2： 当带肋钢筋直径Φ＞25 mm时，其最小搭接应按相应数值乘以系数1.1取用；

对环氧树脂涂层的带肋钢筋，其最小搭接应按相应数值乘以系数1.25取用；

在混凝土凝固过程中易受扰动时（如采用滑升模板和爬升模板等方式施工），其最小搭接应按相应数值乘以系数1.1取用；

对末端采用机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；

当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；

注3： 对有抗震设防要求的结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的结构构件不作调整；

在任何情况下受拉钢筋的最小搭接长度不应小于300mm。

注4： 纵向受压钢筋搭接时，其最小搭接应按上述规定确定后，乘以系数0.7取用。在任何情况下，受压钢筋的最小搭接长度不应小于200mm。；

注5:搭接区域的箍筋应加密（未原来间距的1/2)

锚固长度，也根据混凝土等级，及钢筋型号不同而不一样

一般以图纸标注为准，如果无，一般取32d就可以了

受拉钢筋搭接长度，图纸上注明的按标注确定，未注明的：

C20 C25 高于C25

一级钢筋 35d 30d 25d

二级钢筋 45d 40d 35d

三级钢筋 55d 50d 45d

冷拔低碳钢筋 不小于300mm

在03G101里面 还有关于受拉钢筋绑扎搭接长度计算=修正系数×锚固长度

修正系数按纵向筋搭接接头面积百分率确定：≤25%时取1.25 50% 1.4

100% 1.6

而且在任何情况下搭接长度不小于300mm；

而受压钢筋搭接长度按0.7倍受拉钢筋搭接长度计算

中绑扎搭接是指两根 钢筋相互有一定的重叠长度，用铁丝绑扎的连接方法，适用于较小直径的钢筋连接。一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须铁丝固定。

在《 混凝土结构设计规范》规定：轴心受拉及小偏心受拉杆件的 纵向受力钢筋不得采用绑扎搭接接头。

当受拉钢筋的直径d>28mm及受压钢筋直径d>32mm时候，不宜采用绑扎搭接接头

钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。

这里摘录一些绑扎连接的规定供你参考。

纵向受拉钢筋的最小搭接长度

钢筋类型 混凝土强度等级

C15 C20～C25 C30~ C35 ≥C40

光圆钢筋 HPB235级 45d 35d 30d 25d

带肋钢筋 HRB335级 55d 45d 35d 30d

HRB400级、 RRB400级 — 55d 40d 35d

注1： 本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况；
