1 磁性基本测量方法 磁性测量 组织结构不敏感量（内禀参量、本征参量） 组织结构敏感量（非本征参量） 物质结构与相关现象 交变磁场条件下的磁参数测量 MS、TC、K1、S等 Mr、Br、HC、、等 磁畴结构、磁矩取向、各种磁效应（磁热、磁光、磁电、磁致伸缩、磁共振等） 2 冲击法测磁性材料参数

O：标准环形试样； N：磁化线圈； n：测量线圈；G：冲击检流计； A：直流电流表；M：标准互感器； K1、K2：双掷开关；R1、R2：可变电阻 NiH在N线圈中通以电流i，则在N中产生磁场： N：磁化线圈匝数 ：试样平均周长 试样被磁化，磁感应强度为B K1突然换向(在极短时间秒内) HHHBBB：-：-BS磁通量： S：试样的截面积 冲击法测磁原理图 （磁化曲线和磁滞回线）

3 r：测量回路中的总折合电阻 磁通量的变化，引起线圈n（匝数为n）中产生感生电动势： ddBnnSdd在测量回路（由n、M、G、R3、R4组成）中产生瞬时电流： 0ir由冲击检流计测出其电量Q： B000BnSQidddB2nSB/rrrQCCrB2nS：冲击检流计的偏转角； C：冲击检流计常数 4 Cr的求法： diMdK2合上标准互感器M的线路，M主线圈上的电流i： 其副线圈两端产生的感应电动势为： 0iM：互感器的互感系数 测量回路中的感生电流： 0ir通过检流计的电量（相应偏转角为0）： i00000MMQCidddirrr0MiCrCr：测量回路的冲击常数 在不同H条件下，测出B，可绘出磁化曲线。 测量磁滞回线的基本原理与此相同。 5 利用环形试样测定磁化曲线或磁滞回线的方法，只适用于测定软磁材料。因为线圈N产生的磁场较小，只有软磁材料才能在小磁场条件下磁化达到饱和。 硬磁材料须用强磁场测定： 硬磁材料用强磁场测磁原理图 6 热磁仪 热磁仪，又称阿库洛夫仪，磁转矩仪。 原理：将磁学量转换成力学量进行测量。 1VMHsin热磁仪原理示意图 通磁后，试样磁化，其磁化强度为M，则试样将受到力矩1的作用，使试样转动。 试样转动角，则： V：试样体积； H：磁场强度； ：试样与磁场夹角 1VMHsin()弹性系统产生的反力矩： 2C平衡时： 12则： CCMVHsin()VHsin主要用于测定M的动态变化。 (CGS) 7 实验参数 试样的标准尺寸： 3mm30mm （长径比10） 工作空间内的磁场强度： 24 104A/m(3000Oe) <20，<2～3

磁粉检测的磁化方法

磁粉检测的磁化方法主要有以下几种：

1. 通电法：将制件夹于探伤机两夹头之间，电流从制件上通过，形成周向磁场，可发现与电流方向平行的不连续性。

2. 正中心导体法：将导体穿入空心制件的孔中，并置于孔的中心轴线上，电流从导体上通过，形成周向磁场，用于检测空心制件内外表面与电流方向平行的不连续性。

3. 偏置中心导体法：将导体穿入空心制件的孔中，并偏离孔的中心轴线，电流从导体上通过，形成与两触头连线的中间部位不规则周向磁场，可发现与两触头连线平行方向的不连续性，适用于焊缝或大型部件的局部检查。

4. 线圈法：制件放于通电线圈中，或用软电缆在加工件上磁化，形成纵向磁场，有利于发现与线圈轴线方向垂直的不连续性。

5. 磁轭法：将制件夹于电磁铁的两极之间磁化，或用马蹄形磁铁对制件局部磁化。可发现与两磁极连线方向垂直的不连续性。由于磁通变化，在制件上产生感应电流，适用于检查薄壁环形件、盘件、轴承、座圈等。可发现与感应电流方向平行的不连续性。

6. 交流磁化法：利用电磁铁在被检测物体表面施加一个交变磁场。该磁场的方向和大小随电磁铁中通电电流的方向和大小而改变。此时，被检测物体的表面和内部因磁场的作用而磁化，使得表面缺陷处的磁场分布发生了变化，磁粉就能够沉积在缺陷处。

7. 直流磁化法：利用恒定电流在被检测物体表面施加一个静态磁场。该磁场的方向和大小不随时间而改变。

这些方法各有特点，具体使用哪种方法需要根据实际情况进行选择。

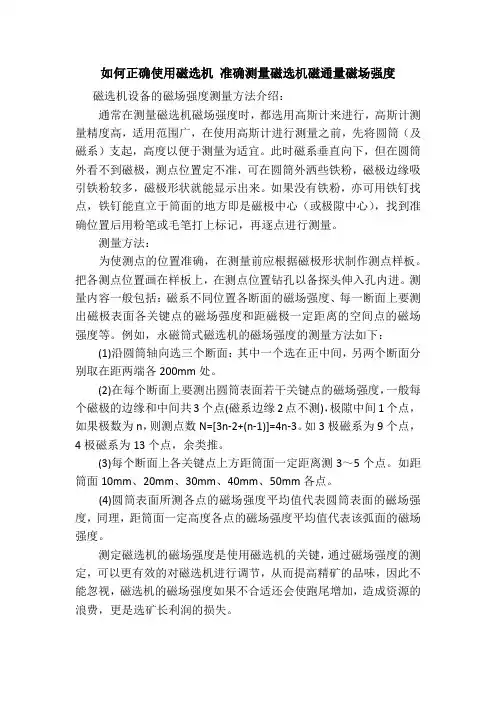

如何正确使用磁选机 准确测量磁选机磁通量磁场强度

磁选机设备的磁场强度测量方法介绍：

通常在测量磁选机磁场强度时，都选用高斯计来进行，高斯计测量精度高，适用范围广，在使用高斯计进行测量之前，先将圆筒（及磁系）支起，高度以便于测量为适宜。此时磁系垂直向下，但在圆筒外看不到磁极，测点位置定不准，可在圆筒外洒些铁粉，磁极边缘吸引铁粉较多，磁极形状就能显示出来。如果没有铁粉，亦可用铁钉找点，铁钉能直立于筒面的地方即是磁极中心（或极隙中心），找到准确位置后用粉笔或毛笔打上标记，再逐点进行测量。

测量方法：

为使测点的位置准确，在测量前应根据磁极形状制作测点样板。把各测点位置画在样板上，在测点位置钻孔以备探头伸入孔内进。测量内容一般包括：磁系不同位置各断面的磁场强度、每一断面上要测出磁极表面各关键点的磁场强度和距磁极一定距离的空间点的磁场强度等。例如，永磁筒式磁选机的磁场强度的测量方法如下：

(1)沿圆筒轴向选三个断面：其中一个选在正中间，另两个断面分别取在距两端各200mm处。

(2)在每个断面上要测出圆筒表面若干关键点的磁场强度，一般每个磁极的边缘和中间共3个点(磁系边缘2点不测)，极隙中间1个点，如果极数为n，则测点数N=[3n-2+(n-1)]=4n-3。如3极磁系为9个点，4极磁系为13个点，余类推。

(3)每个断面上各关键点上方距筒面一定距离测3～5个点。如距筒面10mm、20mm、30mm、40mm、50mm各点。

(4)圆筒表面所测各点的磁场强度平均值代表圆筒表面的磁场强度，同理，距筒面一定高度各点的磁场强度平均值代表该弧面的磁场强度。

测定磁选机的磁场强度是使用磁选机的关键，通过磁场强度的测定，可以更有效的对磁选机进行调节，从而提高精矿的品味，因此不能忽视，磁选机的磁场强度如果不合适还会使跑尾增加，造成资源的浪费，更是选矿长利润的损失。

根据卡尔文-亥姆霍兹定律测磁感应强度的几种方法归纳总结

根据卡尔文-亥姆霍兹定律（也被称为 Biot-Savart定律），我们可以测量磁感应强度(B)的几种方法。以下是一些常用的测量方法的总结：

1. 磁体法：

这种方法利用一个已知磁场强度的磁体来测量待测磁场的强度。将待测位置放置在已知磁场中，通过测量磁体与待测位置间的力或位移来计算磁感应强度。

2. 挠度法：

这种方法通过测量在已知磁场中由于磁力而发生的物体挠度来计算磁感应强度。根据物体的弹性特性和挠度与磁力之间的关系，可以推导出磁感应强度的数值。

3. 楞次定律法： 楞次定律描述了磁感应强度随距离的变化关系。通过在不同距离处测量磁感应强度，并绘制磁感应强度与距离的图表，可以使用楞次定律来计算待测位置的磁感应强度。

4. 法拉第感应法：

法拉第感应定律表明，当磁场发生变化时，会在导体中产生感应电动势。通过将待测位置作为电回路的一部分，测量感应电动势并计算出磁感应强度。

总结起来，根据卡尔文-亥姆霍兹定律测磁感应强度的几种方法包括使用磁体法、挠度法、楞次定律法和法拉第感应法。每种方法都有其适用的情况和特点，选择合适的方法取决于具体的实验要求和条件。

以上提供的方法总结是基于基本的理论原理，具体的测量步骤和计算公式需要根据具体的实验设备和条件来确定。建议在进行实验之前详细研究相关文献和方法，并在实践中进行可靠性和准确性的验证。
