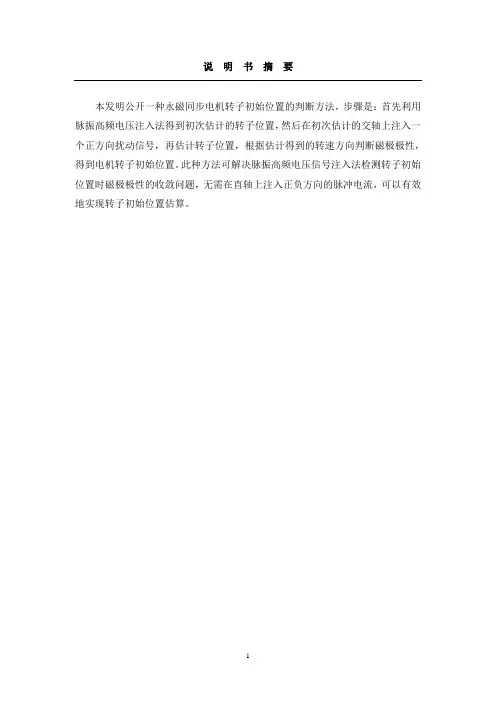

说明书摘要本发明公开一种永磁同步电机转子初始位置的判断方法，步骤是：首先利用脉振高频电压注入法得到初次估计的转子位置，然后在初次估计的交轴上注入一个正方向扰动信号，再估计转子位置，根据估计得到的转速方向判断磁极极性，得到电机转子初始位置。
此种方法可解决脉振高频电压信号注入法检测转子初始位置时磁极极性的收敛问题，无需在直轴上注入正负方向的脉冲电流，可以有效地实现转子初始位置估算。
摘要附图1、一种永磁同步电机转子初始位置的判断方法，其特征在于包括如下步骤：（1）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，给定ˆq 轴电压ˆ0q u =； （2）检测电机的两相电流，并经过Clarke 和Park 坐标系变换，得到ˆˆdq -估计同步旋转坐标系的ˆq轴电流ˆq i ，并依照以下步骤估计转子的位置和转速：首先，将检测得到的ˆq轴电流ˆq i 乘以调制信号cos()t h u t ω=；然后，对相乘后所得的信号低通滤波，得到ˆq轴电流ˆq i 的幅值信号()f θ∆；最后，对该幅值信号()f θ∆进行PI 调节，得到估计转速ˆω，对估计转速ˆω积分得到估计的转子位置； （3）重复步骤（2），直至估计的转子位置收敛为一恒定值，即为初次估计的转子位置ˆfirstθ； （4）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，在ˆq 轴注入一个正方向扰动信号，重复步骤（2），直至电机转过一定角度γ，0γ>；（5）根据步骤（3）估计得到的转速方向判断磁极极性，当转速为正时，收敛的磁极极性为N 极，转子初始位置ˆˆ=initial first θθ；当转速为负时，收敛的磁极极性为S 极，转子初始位置ˆˆ=initial firstθθπ+。
2、如权利要求1所述的一种永磁同步电机转子初始位置的判断方法，其特征在于：所述步骤（1）中，采用转子的估计位置ˆθ进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β。
永磁同步电动机转子位置辨识摘要永磁同步电动机(Permanent magnet synchronous Machine, PMSM)由于无需励磁电流、体积轻便、运行效率很高，在工业领域得到越来越广泛的应用。
只有知道了精确的转子位置信息，才能实现永磁同步电动机转子磁场定向的运动控制。
在传统的永磁同步电动机运动控制系统中，通常采用光电编码器或旋转变压器来检测转子的位置。
然而，这些传感器增加了系统的成本，并且降低了系统的可靠性。
因此，无传感器检测永磁同步电动机转子位置已逐渐成为热点。
本文阐述了永磁同步电动机的发展历程、永磁材料的发展，以及它的结构、工作原理和特点等。
介绍了永磁同步电动机转子位置检测的常用方法分两种：即直接方式检测和间接方式检测。
直接方式可分为：旋转变压器法、磁编码器法、光电编码器法；间接方式可分为：电感法、磁链法、假想坐标系法、基于各种观测器的估算方法、卡尔曼滤波器法、高频注入法和人工智能理论基础上的估算方法。
针对本课题主要做了以下研究工作：在构建其数学模型的基础上，深入分析电机定子电感的饱和效应，得出旋转高频电压注入法能够准确跟踪转子凸极位置，但其存在不能确定估算结果是N极还是S极位置的问题。
对于这个问题,本文又分析了永磁同步电机定子电流对电机磁路饱和度的影响，根据旋转电流矢量幅值变化特性，提出了一种判定转子永磁体N/S极极性的方法，解决了常规高频注入法所存在的估算结果可能反向的问题。
关键词：永磁同步电动机；高频电压注入；转子位置检测ABSTRACTAs the permanent magnet synchronous motor without excitation current, volume light, high efficiency, more and more widely in the industrial fieldsof application. Only know the exact rotor position information, to achieve permanent magnet synchronous motor rotor flux orientation motion control. In a traditional permanent magnet synchronous motor motion control system, usually optical encoder or resolver to detect the rotor position. However, these sensors increase the system cost and reduced reliability of the system.Therefore, sensorless permanent magnet synchronous motor rotor position detection has gradually become a hot spot.This paper describes the development process of permanent magnet synchronous motor, permanent magnet materials development, and its structure, working principle and characteristics. Introduced a permanent magnet synchronous motor rotor position detection of the common methods in two ways: the direct detection and indirect detection methods. Direct methods can be divided into: rotating transformer, magnetic encoder method, optical encoder method; indirectly, can be divided into: inductance method, flux method, imaginary coordinate system method, the various observer-based estimation method, Kalman filtering device method, high frequency injection method and Artificial Intelligence based on the theory of estimation methods.The main topics for research work to do the following: In building a mathematical model based on in-depth analysis of the saturation effect of the stator inductance, obtained rotating high frequency signal injection method to accurately track the position of the rotor salient, but its existence can not be determined or estimated results is N pole S pole position of the problem. For this problem, this paper analyzed the current permanent magnet synchronous motor stator magnetic circuit saturation, according to the amplitudevariations of current vector rotation, a permanent magnet rotor determine N / S pole polar solutions to Injection of conventional high-frequency estimation results are likely to reverse the existing problems.Keywords：Permanent magnet synchronous motor, High frequency signal injection, Rotor position detection目录第一章绪论 (1)1.1课题的研究背景 .......................................................1 1.2 永磁同步电动机的国内外研究现状 (2)1.3永磁材料的发展 ....................................................... 4 第二章永磁同步电动机的结构及特点. (4)2.1永磁同步电动机的总体结构 (4)2.1.1 定子结构 (5)2.1.2 转子结构 ....................................................... 6 2.1.3 永磁同步电动机的转子磁极结构型式 ............................... 6 2.2永磁同步电机的特点 .................................................. 10 第三章永磁同步电动机的工作原理及数学模型. (11)3.1永磁同步电动机的工作原理 ............................................ 11 3.2 坐标变换原理 . (12)3.3永磁同步电动机的数学模型 (13)3.4磁路结构对数学模型中参数的影响 ...................................... 15 第四章永磁同步电动机转子位置检测的方法 (17)4.1直接方式 ............................................................ 17 4.2间接方式 (18)第五章旋转高频注入法的原理及应用 (22)5.1旋转高频信号激励下永磁同步电机数学模型 .............................. 22 5.2旋转高频电压信号注入法原理 (23)5.3永磁同步电机转子初始位置检测 (27)5.3.1基于旋转高频注入法的转子初始位置检测原理 (28)5.3.2面贴式永磁同步电机定子电感饱和效应分析研究 .................... 29 5.3.3根据高频电流响应幅值判定N、S极 . (31)第六章结论 ................................................................ 32 参考文献 ................................................................... 34 翻译部分 . (36)英文原文 ............................................................... 36 中文译文 (45)致谢 (54)中国矿业大学2021届本科生毕业设计第1页第一章绪论1.1课题的研究背景直流电气传动和交流电气传动在19世纪中期先后诞生，由于直流电气传动具有良好的调速性能和转矩控制性能，改变决定交流调速的电源频率的改变和对电动机转矩控制极为困难，因此，在20世纪相当长的一段时间内直流传动成为电气传动的主流。
专利名称：无速度传感器永磁同步电机转子磁极初始位置识别方法
专利类型：发明专利
发明人：李宏民
申请号：CN201410096843.6
申请日：20140317
公开号：CN103856139A
公开日：
20140611
专利内容由知识产权出版社提供
摘要：本发明公开了一种无速度传感器永磁同步电机转子磁极初始位置识别方法，采用“两步法”对转子磁极初始位置进行识别：一、为转子磁极初始位置预识别，利用永磁同步电机（隐极式、凸极式）的凸极特性确立磁极所在位置，误差为180°电角度；二、为转子磁极初始位置再识别，利用同步机的磁路饱和特性确立最终磁极所在方向。
“两步法”中转子磁极初始位置预识别步骤采用了扇区判断与电流角度计算判断双重判断方法，确定了180°范围内的转子磁极方向，提高了转子磁极方向预识别的精度；转子磁极初始位置再识别步骤中，向电机注入了幅值较大，周期较长的电压矢量脉冲，以确保电机定子磁路饱和，从而更加精确的确认转子磁极所在位置。
本发明具有识别方法简单易行，稳定可靠的优点。
申请人：江苏吉泰科电气股份有限公司
地址：226000 江苏省南通市崇川区崇川路58号
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：顾伯兴
更多信息请下载全文后查看。
