ＭＭ５０电子回旋加速器性能及临床应用的探讨
杨晓霞
（第三军医大学大坪医院 重庆市４０００４２）
摘要 阐述ＭＭ５０跑道式电子回旋加速器基本原理、基本结构及技术特性，探讨其在临床放射治疗中的应用
关键词 ＭＭ５０：电子回旋加速器：调强放射治疗
中图分类号：ＴＨ７７４ 文献标识码：Ｂ 文章编号：１００３—８８６８（２００６）１０—００７３—０３
Ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ｃｌｉｎｉｃａｌ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＭＭ５０ ｅｌｅｃｔｒｏｎ ｃｙｃｌｏｔｒｏｎ
ＹＡＮＧ Ｘｉａｏ－ｘｉａ
（Ｄａｐｉｎｇ Ｈｏｓｐｉｔａｌ，ｔｈｅ Ｔｈｉｒｄ Ｍｉｌｉｔａｒｙ Ｍｅｄｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ ４０００４２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｂａｓｉｃ ｐｒｉｎｃｉｐｌｅ，ｓｔｒｕｃｔｕｒｅ ａｎｄ ｔｅｃｈｎｉｑｕｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ＭＭ５０ ｒａｃｅｗａＹ ｅｌｅｃｔｒｏｎ
ｃｙｃｌｏｔｒｏｎ．Ｉｔｓ ｅｌｉｎｉｃａｌ ａｐｐｌｉｃａｔｉｏｎ ｔｏ ｒａｄｉｏｔｈｅｒａｐｙ ｉｓ ｄｉｓｃｕｓｓｅｄ．
Ｋｅｙｗｏｒｄｓ ＭＭ５０；ｅｌｅｃｔｒｏｎ ｃｙｃｌｏｔｒｏｎ；ｉｎｔｅｎｓｉｔｙ ｍｏｄｕｌａｔｉｏｎ ｒａｄｉｏｔｈｅｒａｐｙ
１ 引言
放射治疗是一种肿瘤局部治疗方式．在各种肿瘤治疗方
式中处于重要地位．已成为现代肿瘤治疗的三大主要手段之
一，据统计约７０％的肿瘤患者需要进行放射治疗… 尽管放射
治疗的疗效在不断提高，但肿瘤未控和远处转移仍然是肿瘤
放射治疗失败的主要原因．故人类一直在探索和寻找更有效
的放射治疗设备及相应的技术，以提高肿瘤的局部控制率，降
低正常组织的放射损伤，尽而最终达到提高肿瘤放疗的治疗
比和提高肿瘤患者生存质量的目标。调强放射治疗（ＩＭＲＴ）是
由Ｂｊａｍｇａｒｄｆ２］、ＫｉｉｅｗｓｋｉＩ 、ＣｈｉｎＮ等于２０世纪７０年代末８０年代初
高二物理回旋加速器知识点
回旋加速器是一种用于将带电粒子加速到高速的装置。它广泛应用于高能物理实验和医学放射治疗等领域，具有重要的科学研究和应用价值。
一、回旋加速器的基本原理
回旋加速器的基本原理是利用交变电压和磁场相互作用产生的回旋力，使带电粒子在磁场中做回旋运动，并通过逐渐加大电压和磁场的方式，不断增加粒子的动能，实现对粒子的加速。
二、回旋加速器的主要部件
1. 加速腔
回旋加速器的核心部件是加速腔，它负责产生高频电场，将带电粒子加速。加速腔通常采用谐振腔结构，具有较高的品质因数和稳定的谐振频率。
2. 磁铁系统 磁铁系统包括磁铁和磁场调节系统，它们共同产生稳定的磁场，用于控制粒子的运动轨道和回旋半径。磁铁通常采用超导磁体，具有较高的磁场强度和较小的能量损耗。
3. 真空系统
由于粒子在加速过程中需要在真空环境中运动，所以回旋加速器还需要配备高度精密的真空系统，以保证实验的稳定进行。
三、回旋加速器的工作过程
回旋加速器的工作过程可以分为以下几个步骤：
1. 加速腔产生高频电场。
2. 加速器中的粒子进入加速腔并受到电场力加速。
3. 粒子由于受到磁场力的作用，开始做回旋运动。
4. 通过逐渐增加电压和磁场强度，不断增加粒子的动能和速度。
5. 在达到所需能量后，粒子被提取出来，用于后续实验或应用。
四、回旋加速器的应用 回旋加速器在物理学研究和应用中具有广泛的应用价值，主要体现在以下几个方面：
1. 高能物理实验
回旋加速器在高能物理实验中扮演着重要的角色，能够加速粒子到高速，并产生高能束流，用于对物质的结构和性质进行研究，深入探索物质构成的最基本粒子。
2. 医学放射治疗
回旋加速器被广泛应用于医学放射治疗领域，可以用于肿瘤的放疗，通过加速带电粒子的运动，辐射到肿瘤组织，达到治疗的效果，同时最大限度地减少周围正常组织的损伤。
3. 同位素生产
回旋加速器还可以用于同位素生产，通过改变回旋加速器中的粒子种类和能量，实现对目标物质的放射性同位素的生成，用于医学诊断、环境监测等领域。
第３２卷第７期
２０１２年７月 核电子学与探测技术
Ｎｕｃｌｅａｒ Ｅｌｅｃｔｒｏｎｉｃｓ＆Ｄｅｔｅｃｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ Ｖ０１．３１
Ｊｕｌｙ． ＮＯ．７
２０１２

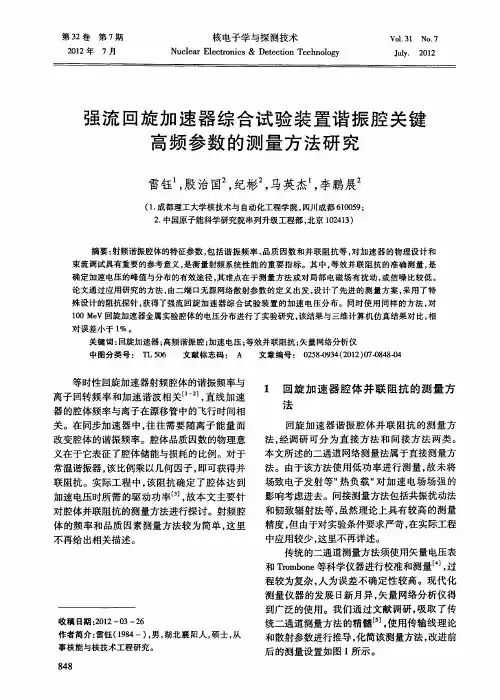

强流回旋加速器综合试验装置谐振腔关键
