GSDB直流无刷广告门控制板说明书

广告门使用说明书目录第一章产品介绍1.1工作流程1.2产品特点1.3主要技术参数第二章安装2.1广告门机械部分的安装2.2广告门电气部分的连接第三章3.1参数设置3.2状态显示说明第四章调试4.1限位位置调整4.2调试第五章常见故障及排除第一章产品介绍为满足现代化平开门的自动化需求，我公司开发、生产了智能化自动化一体门，该机型采用了微电脑芯片、数字化控制，功能强大、安全性能高、安装和调试方便。

注意：为了您能更好、更全面的使用此设备，在安装、使用前，请务必认真阅读此使用说明书。

标准门图片如下：1.1工作流程：A、主流程：开门开门缓冲到位保持关门关门缓冲锁门。

B、详细流程：广告门的工作流程：开门信号触发—电磁锁断电—开门—开门刹车、缓冲—停止—开门保持—关门—关门刹车、缓冲—电磁锁通电—门锁闭合。

注意：在关门过程中，如有开门触发信号，则立即执行开门动作。

1.2产品特点：低功耗，静态功率10W，工作最大功率60W；超静音，工作时噪音低于50 db；支持多种信号输入，继电器信号，电压信号（5-24V）；电机过流、过载、短路保护；智能遇阻、推门反转保护；电机电流、推力、速度精确调节；磁感应限位，防潮防尘；第二章安装安装注意事项：A、门立柱为主要承力，在安装时必须保证地基牢固受力；B、安装时必须按说明书提供的尺寸进行安装，安装不正确将直接导致广告门不能正常工作，严重时将损坏设备。

C、安装时严禁改变广告门的结构。

2.1广告门机械部分的安装2.1.1安装说明A、右开门，如下图：顺时针开门，为右开门B、左开门，如下图：逆时针开门，为左开门2.1.2立柱安装两根立柱要装水平，采用M12*100膨胀螺丝固定2.2、广告门电气部分的连接2.2.1控制端口说明警告：A、电气部分连接线时，严禁带电操作，所有连接完成后方可通电。

B、勿将电源正/负极接反，否则将造成设备损坏。

注意：A、外部门禁设备开门信号：a、门禁设备为开关量输出（干接点）时，闭合开关控制开门、平时开关应常开，无极性要求；b、电压输出（湿接点）时，正端接NO、负端接GND，高电平（5-24VDC）控制开门，平时为低电平（0V），请注意接线的极性，接反将导致不能正常工作；B、门禁设备开门信号为电压输出（湿接点）时，应设置跳线到电压，出厂时默认跳线位置为继电器（干接点）。

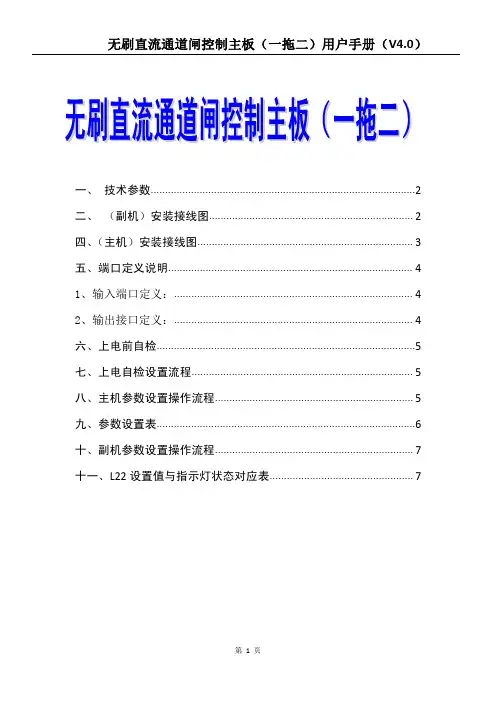

一、技术参数 (2)二、（副机）安装接线图 (2)四、（主机）安装接线图 (3)五、端口定义说明 (4)1、输入端口定义： (4)2、输出接口定义： (4)六、上电前自检 (5)七、上电自检设置流程 (5)八、主机参数设置操作流程 (5)九、参数设置表 (6)十、副机参数设置操作流程 (7)十一、L22设置值与指示灯状态对应表 (7)一、技术参数二、（副机）安装接线图四、（主机）安装接线图五、端口定义说明1、输入端口定义：K1：K1方向有效的刷卡（通行）信号输入接口K2：K2方向有效的刷卡（通行）信号输入接口报警：非法刷卡（通行）信号输入接口/或安全门联锁信号输入接口消防：消防信号输入接口红外1:为其中一个方向的入口红外传感器第一路输入接口红外2:为其中一个方向的入口红外传感器第二路输入接口红外3:为中间防夹红外传感器第一路输入接口红外4:为中间防夹红外传感器第二路输入接口红外5:为另一个方向的入口红外传感器第二路输入接口红外6:为另一个方向的入口红外传感器第一路输入接口※注：1、如需接8对红外，红外3和红外4接口各并接2对红外。

L-17参数选择还是选择6对红外模式。

2、红外3与红外4分别各接一路红外，效果更好。

如只想接一路红外，请将红外3与红外4短接后接一路红外，不短接将不能正常工作，请注意！！！2、输出接口定义：K1绿灯:顶盖灯K1方向绿灯控制端口（有12V输出)K2绿灯:顶盖灯K2方向绿灯控制端口（有12V输出)红灯:顶盖灯红灯控制端口（有12V输出)计数器1输出：K1方向进入通道过人后计数信号输出(无源触点）计数器2输出：K２方向进入通道过人后计数信号输出(无源触点）主副机通讯接口：TB1,TA1，两芯线同步主副板接线一致就好。

六、上电前自检道闸上电前，请务必检查好以下几项：1、供电电源为24V 10A 的直流电源。

2、所有外接线（电源线、电机线）等的极性、顺序是否正确，且连接牢固走线稳定。

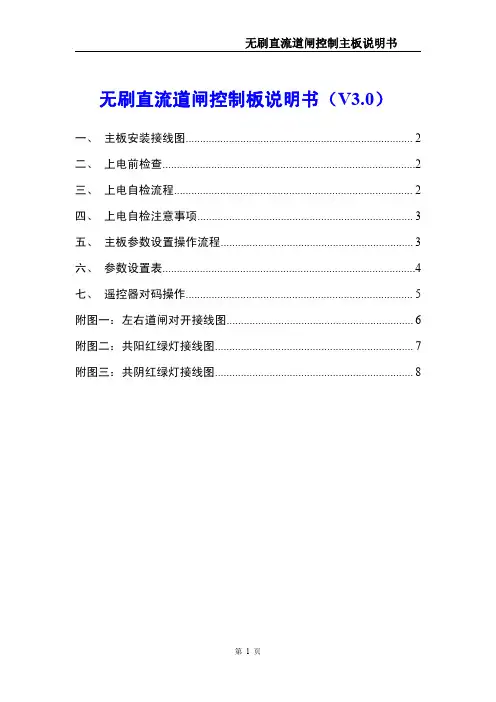

无刷直流道闸控制板说明书（V3.0）一、主板安装接线图 (2)二、上电前检查 (2)三、上电自检流程 (2)四、上电自检注意事项 (3)五、主板参数设置操作流程 (3)六、参数设置表 (4)七、遥控器对码操作 (5)附图一：左右道闸对开接线图 (6)附图二：共阳红绿灯接线图 (7)附图三：共阴红绿灯接线图 (8)一、主板安装接线图二、上电前检查道闸上电前，请务必检查好以下几项：1、供电电源为24V10A的直流电源。

2、所有外接线（电源线、电机线、地感线）等的极性、顺序是否正确，且连接牢固走线稳定。

三、上电自检流程1、道闸上电后，主板数码管显示“190”，主板与电机第一次匹配自检，必须手动按主板上“开”“关”按键自检学习行程一次，主板自动记忆电机行程，后续断电后，只需用遥控，或者车牌识别相机发送“开”或“关”指令。

2、道闸自检是靠学习电机固定的两个极限位置，请确保按键自检学习行程时，开到位大于90°，关到位小于0°，以便后续调试水平与垂直。

注意：初次安装，第一次上电后，必须使用主板上“开”“关”按键完整自检学习一遍开闸、关闸行程！四、上电自检注意事项在自检过程中请注意以下几项：1、电机极性是否正确：如果电机极性错误，道闸自检完成不了。

电机极性调整菜单为：L-d(城邦电机为1/2，台邦电机为0/3)2、左右方向是否正确：如果不正确，电机在“开”时，道闸实际是“关”的动作。

电机在“关”时，道闸实际是“开”的动作。

主板数码管显示的数字状态会相应变反，正常是：“开”的时候，数码管数字增加，“关”的时候，数码管数字减小。

如果相反，调整菜单L-d五、主板参数设置操作流程1、操作流程：2、数码管对应显示状态六、参数设置表七、遥控器对码操作遥控器配对：进主板菜单到L-F【L15】项，LED显示“000”，此时按遥控器上任意按钮，听到主板滴一声，自动退到菜单选择状态，表示配对成功，然后按保存退出键退出菜单。

广告门使用说明书目录第一章产品介绍1.1工作流程1.2产品特点1.3主要技术参数第二章安装2.1广告门机械部分的安装2.2广告门电气部分的连接第三章3.1参数设置3.2状态显示说明第四章调试4.1限位位置调整4.2调试第五章常见故障及排除第一章产品介绍为满足现代化平开门的自动化需求，我公司开发、生产了智能化自动化一体门，该机型采用了微电脑芯片、数字化控制，功能强大、安全性能高、安装和调试方便。

注意：为了您能更好、更全面的使用此设备，在安装、使用前，请务必认真阅读此使用说明书。

标准门图片如下：1.1工作流程：A、主流程：开门开门缓冲到位保持关门关门缓冲锁门。

B、详细流程：广告门的工作流程：开门信号触发—电磁锁断电—开门—开门刹车、缓冲—停止—开门保持—关门—关门刹车、缓冲—电磁锁通电—门锁闭合。

注意：在关门过程中，如有开门触发信号，则立即执行开门动作。

1.2产品特点：低功耗，静态功率10W，工作最大功率60W；超静音，工作时噪音低于50 db；支持多种信号输入，继电器信号，电压信号（5-24V）；电机过流、过载、短路保护；智能遇阻、推门反转保护；电机电流、推力、速度精确调节；磁感应限位，防潮防尘；第二章安装安装注意事项：A、门立柱为主要承力，在安装时必须保证地基牢固受力；B、安装时必须按说明书提供的尺寸进行安装，安装不正确将直接导致广告门不能正常工作，严重时将损坏设备。

C、安装时严禁改变广告门的结构。

2.1广告门机械部分的安装2.1.1安装说明A、右开门，如下图：顺时针开门，为右开门B、左开门，如下图：逆时针开门，为左开门2.1.2立柱安装两根立柱要装水平，采用M12*100膨胀螺丝固定2.2、广告门电气部分的连接2.2.1控制端口说明警告：A、电气部分连接线时，严禁带电操作，所有连接完成后方可通电。

B、勿将电源正/负极接反，否则将造成设备损坏。

注意：A、外部门禁设备开门信号：a、门禁设备为开关量输出（干接点）时，闭合开关控制开门、平时开关应常开，无极性要求；b、电压输出（湿接点）时，正端接NO、负端接GND，高电平（5-24VDC）控制开门，平时为低电平（0V），请注意接线的极性，接反将导致不能正常工作；B、门禁设备开门信号为电压输出（湿接点）时，应设置跳线到电压，出厂时默认跳线位置为继电器（干接点）。

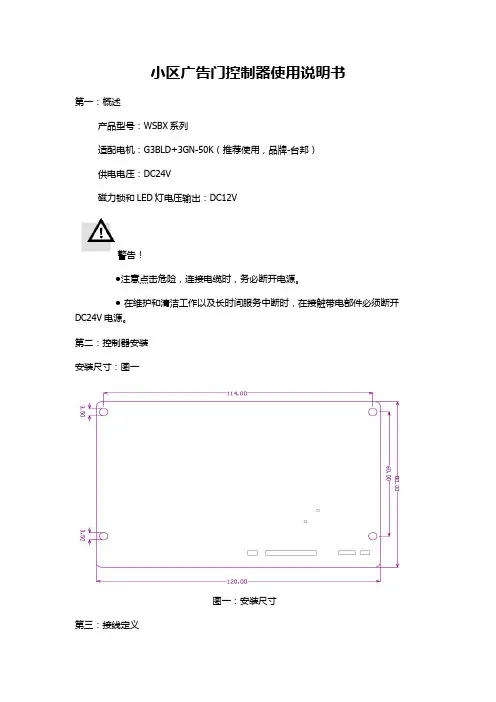

小区广告门控制器使用说明书第一：概述产品型号：WSBX系列适配电机：G3BLD+3GN-50K（推荐使用，品牌-台邦）供电电压：DC24V磁力锁和LED灯电压输出：DC12V警告！●注意点击危险，连接电缆时，务必断开电源。

●在维护和清洁工作以及长时间服务中断时，在接触带电部件必须断开DC24V电源。

第二：控制器安装安装尺寸：图一图一：安装尺寸第三：接线定义3.1控制板接线定义：图二图二：控制板接线图3.2电机接线定义：图三图三：电机接线定义第四：性能特点4.1●驱动控制板支持多种接口，如刷卡、密码、无线遥控、光感信号、IC/ID/身份证读卡器、指纹、人脸识别等干结点信号；4.2●驱动控制板可驱动直流无刷电机，使用寿命长，效率高；4.3●采用全数字电路，四层电路板，体积小，安装方便，调试便利，震动小，噪音低，电机和驱动不发热，绿色环保；4.4●外围采用带反馈信号电机，不需要外加传感信号和限位开关；4.5●应用工业伺服三环控制算法，速度环，位置环，电流环综合控制，可满足客户不同性能要求；4.6●预阻反弹/停止功能，确保人身安全；4.7●防风，防摇，防撞；4.8●广告投放简单便捷，LED灯光有多种可选控制模式（时控模式，光感模式，光感+时控模式）；4.9●实现无人值守，自动开关门，开关门速度，缓冲速度，关门力度可自行选择，运行平稳，启停平稳；4.10●工业用料，工业品质，性能稳定。

第五：调试使用说明5.1数码管和按键定义：图四图四：数码管和按键定义5.2数码管和按键在控制板正常运行时定义（数码管正常显示时间）：图五图五：控制器正常运行按键定义5.3调试步骤备注：控制器调试上电之前请确保广告门的机械和电控安装完毕，并且确保电路没有短路！5.3.1 给控制器上电，按照图五按键定义，按右下角停止按钮，数码管显示时间：【10:00】先确认机械齿轮减速比和电机减速比，即F9：1及F9：2和FF:1及FF:2，设置成实际的机械齿轮减速比和电机减速比！5.3.2给控制器上电，数码管显示时间：【10:00】广告门会安装默认的电机方向转动，观察广告门是否是按照关门方向，数码管显示【0345】（电机转速数值不确定），如果是按照关门方向，让广告门正常关门，确保关门期间不要有任何操作；如果是按照开门方向，按照图五按键定义，按右下角停止按钮，数码管显示时间：【10:00】，按照图四按键定义，修改电机旋转方向，按图四右上角菜单按钮，数码管显示时间：【F1 】，继续按一下右上角按钮，数码管显示时间：【F2 】，再按右下角确定按钮，数码管显示时间：【0000】，按左上角加键，此时数码管显示：【0001】之后按右下角确定键，此时数码管右下角红点亮起，表示电机旋转方向设置成功。

D I NE N I S O9001:2000D I N EN I S O 14001Foreword / 前言To Our Valued Customers,Alcatel-Lucent Dunkermotoren is a world class leader in high quality motion control solutions to meet the ever increasing demands for cost effective and reliable drive solutions.Our comprehensive product range offers the flexibilityto provide customized solutions as well as standardized components.The catalog represents Dunkermotoren´s years of engineering excellence.The Dunkermotoren Team will continue to utilize our outstanding engineering and industrial capabilities to meet the requirements helping you to succeed.Wishing you great success in your business.Nikolaus GräfGeneral Manager 致我们尊敬的客户,阿尔卡特-朗讯旗下的德恩科电机是世界一流的运动控制领域的领先制造商,它提供的优质的传动控制解决方案，满足了客户对成本和可靠性日益增长的的需求。

我们的产品范围包括各种类型的产品,因此具有灵活性；除了提供标准化的部件,还提供用户化的解决方案。

温馨提示：本说明书内容适用于24V无刷直流广告门控制器安装与调试，使用前请务必认真阅读。

第一章产品安装调试说明1、主板外围配置产品要求1.1、电源：24V/10A1.2、电机：24V直流无刷电机1.3、车辆检测器或者12V雷达地感2、产品尺寸图3、主板接线图※注意：控制板所有外接信号线线避免用网线连接，网线虽然通信没有问题，但折腾几次容易断芯，最好采用BVR线，减少因线路故障导致的问题。

4、道闸左右对开接线图5、红绿灯共阴，共阳接法6、道闸调试步骤：第一步：道闸杆和弹簧匹配：将道闸杆停在45度左右检查杆子会不会慢慢落闸或开闸（如果开闸了说明弹簧拉力过大（允许弹簧拉力稍微大一点杆子很缓慢开闸），如果落闸了说明弹簧拉力不够）第二步：道闸自检学习开关限位：1、主板正常启动（显示“190”），长按主板“关键”2秒，道闸向关闸方向运行，主板显示数字减少，当电机运行至关限位时，主板显示变回“190”，此时关自检完成。

2、关自检完成后，长按主板“开键”2秒，道闸向开闸方向运行，主板显示示数字增加，当电机运行至开限位时，主板蜂鸣器长响一声，此时开自检完成，闸机可正常运行。

第三步：调整道闸杆水平和垂直位置：1、开到位后杆子超过90度（将L-9参数往大调）；杆子不到90度（将L-9参数调小）2、关到位杆子高于水平位置（将L-6参数调小）；杆子低于水平位置（将L-6调大）注：1、栅栏杆和广告道闸水平位置判断是否到位（杆子接触到地面电机就马上停止不转动），如果到位后电机还在转动就需要将L-6参数调大直到杆子到地面后电机不在转动为止；2、调试参数后需要开关运行一下才能看出位置变化，7、主板按键操作步骤第一步：长按主板菜单键，直到显示L-1为止第二步：按主板“开键”或“关键”可选择菜单目录，如需进入此项目录按一次主板“菜单”键，即可进入。

第三步：需更改进入的菜单目录参数，在进入菜单目录后通过“开”“关”键增加或减少此项菜单参数，更改完成后如需更改其他目录参数，则按一次“菜单”键返回至主菜单目录，按第二步方法继续更改，若不再更改其他参数可直接按主板“确认”键保存退出菜单。

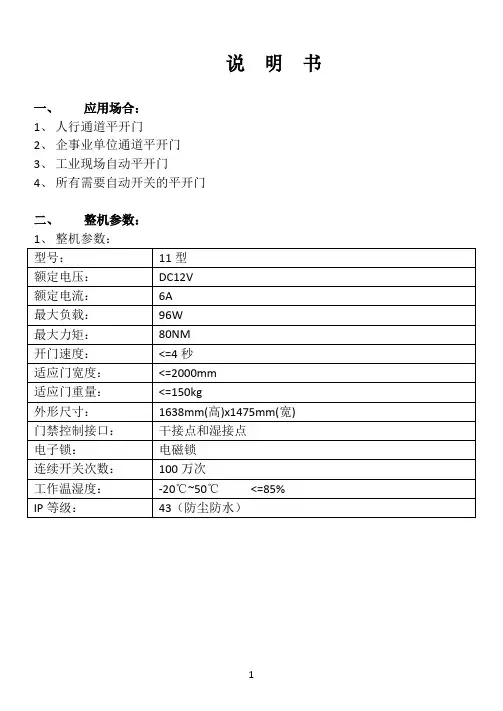

说明书一、应用场合：1、人行通道平开门2、企事业单位通道平开门3、工业现场自动平开门4、所有需要自动开关的平开门二、整机参数：三、基本功能：1.工作模式：自动模式和常开模式；2.可直接连接雷达、红外、密码键盘、指纹识别和人脸识别仪等设备控制开门；3.开门起点设置好，断电后再上电无需重新设置；4.开门角度无需学习，通过键盘直接设置；5.开关门到位缓冲，缓冲角度可调；6.开关门过程中遇阻停止，遇阻敏感度可调；7.在非常开状态下：开门到位后，延迟一段时间后自动关闭，延迟时间可调；在常开状态下：开门到位后，不会自动关闭；8.关门到位，解锁后推即自动开门；9.关门到位自动上锁；10.无线遥控器采用学习码，遥控器学习后即可使用；11.可直接利用无线遥控器控制开门、关门、停止、加解锁；12.不受左右安装位置影响，可以选择安装在门楣或者门体上；13.带绿色通道接口。

只要绿色通道口有有效信号输入，门体始终保持常开状态；14.可外接电子锁，支持市面上常用的电子锁；15.两种工作模式；自动模式：感应或按键或遥控→开锁→开门→开门缓冲→开门到位→开门保持时间到→关门→关门缓冲→关门到位→加锁；常开模式：感应或按键或遥控→开门→开门缓冲→开门到→一直保持开门状态→感应或按键或遥控→关门→关门缓冲→关门到位→加锁；四、参数说明：五、输入输出线说明：1、电源输入线（黑和红）：黑线接电源负极，红线接电源正极。

且黑线是公共端；2、电子锁电源控制线（黄）：黄线接电子锁正极，黑线（公共端）接电子锁负极；3、开/关门信号线（绿）：绿线是干接点无源开/关信号输入线。

关门到位状态下该信号有效则开门；关门过程中若输入有效信号且F12参数等于0或1的时候，门则重新打开；关门过程中若输入有效信号且F12参数等于2或3的时候，门继续关闭不响应此信号；开门到位状态下该信号有效则关门。

将此线与公共线（黑）短接200毫秒后断开信号有效，与设置板K2键和遥控器A键功能相同；4、常开控制线（灰）：灰线是干接点无源常开信号输入线，将此线与公共线（黑）短接200毫秒后断开信号有效六、运行状态下各个状态说明：1、常开模式和非常开模式切换；1）通过RS485发送常开命令，常开，直到关门到位后恢复非常开模式；2）开门到位后，按设置板上K3键或按遥控器上B键，常开，直到关门到位后恢复非常开模式；3）绿色通道接口持续输入有效信号，常开，直到绿色通道接口有限信号消失恢复；4）把参数开门自动保持时间设置成0，开门到位后，常开，若控制关门后在开门依然保持常开模式；5）在常开模式下开门到位时，人为关门或掰门后，门停止2秒后将自动开门到位；6）在常开模式下遇阻停止后，门机将等待7秒后自动关门；2、遇阻停止与手动停止的区别：1）手动停止是按停止键来实现停止运行的状态，从停止状态到开关运动状态只能通过按键手动开门键和手动关门键实现；2）遇阻停止是门体运动过程中遇见阻力而停止运行的状态，从停止状态到开关运动状态可以通过按键手动开门键和手动关门键实现，也可以开门自动保持时间计时到后自动关门实现。

声明感谢您选择了为您精心打造的无刷直流通道闸控制板。

无刷直流通道闸控制板采用ARM7嵌入式系统作为控制的核心，具有处理速度更快，功能扩展更强大，性能更稳定等优点，适用于采用无刷直流电机的通道闸类产品产品的控制使用。

为确保本产品的正常使用，正确设置，提高通道闸产品的使用寿命，请在安装操作之前熟读本手册，了解相关产品信息。

本公司对本资料有最终解释权，如有不便，敬请谅解。

目录一、系统特点 (3)二、技术参数 (4)三、主板安装接线图 (4)四、端口定义说明 (5)1、输入端口定义： (5)2、输出接口定义： (5)五、上电前自检 (6)六、上电自检设置流程 (6)七、主板参数设置操作流程 (6)八、参数设置表 (7)九、常见故障代码及处理方法 (8)十、设置值与指示灯状态对应表 (8)十一、安全事项 (9)十二、运输存放 (9)十三、保修范围 (9)一、系统特点1、本控制主板适用于配置了直流无刷电机的翼闸、摆闸、速通门的控制。

2、本控制主板采用ARM7嵌入式系统作为控制的核心，具有处理速度更快，功能扩展更强大，性能更稳定等优点。

3、采用全数据化管理，所有功能参数均为数字化设置，设置操作更简易。

4、电机驱动按运动曲线运转，运行平稳可靠，状态流畅，闸板运动协调同步。

5、设备功能齐全，具有非法闯入报警，尾随报警，逆回处理，闸板防夹人，自由通行设置，6、单人或多人通行，马达堵转保护，出通道延时，高峰通行模式，紧急通行模式等功能。

7、齐全的接口模式，市面上使用的PNP和NPN红外对射都能使用。

红外感应顺序可以正反设置。

8、客户自定义的指示灯输出模式。

侧灯和顶灯可以根据设备需要自行设置显示灯的状态和灯的共阴和共阳极性。

9、控制板自带语音播报功能，入口和出口的问候语言方向可以在菜单设置。

二、技术参数三、主板安装接线图四、端口定义说明1、输入端口定义：K1：K1方向有效的刷卡（通行）信号输入接口K2：K2方向有效的刷卡（通行）信号输入接口报警：非法刷卡（通行）信号输入接口/或安全门联锁信号输入接口消防：消防信号输入接口红外1:为其中一个方向的入口红外传感器第一路输入接口红外2:为其中一个方向的入口红外传感器第二路输入接口红外3:为中间防夹红外传感器第一路输入接口红外4:为中间防夹红外传感器第二路输入接口红外5:为另一个方向的入口红外传感器第二路输入接口红外6:为另一个方向的入口红外传感器第一路输入接口※注：1、如需接8对红外，红外3和红外4接口各并接2对红外。

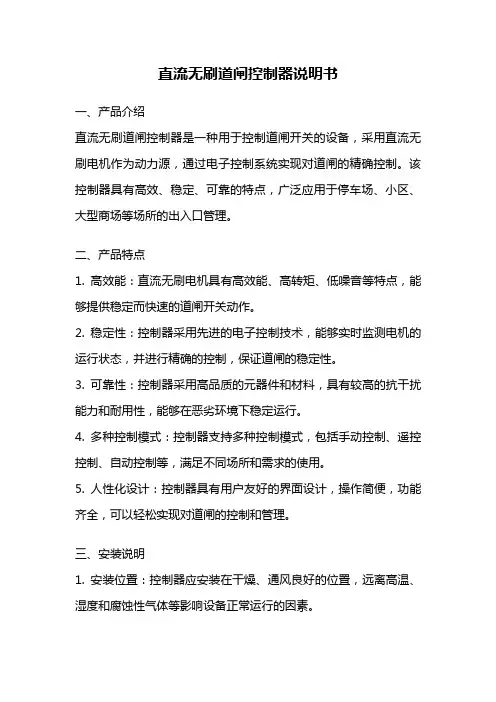

直流无刷道闸控制器说明书一、产品介绍直流无刷道闸控制器是一种用于控制道闸开关的设备，采用直流无刷电机作为动力源，通过电子控制系统实现对道闸的精确控制。
