服务器容灾备份方案

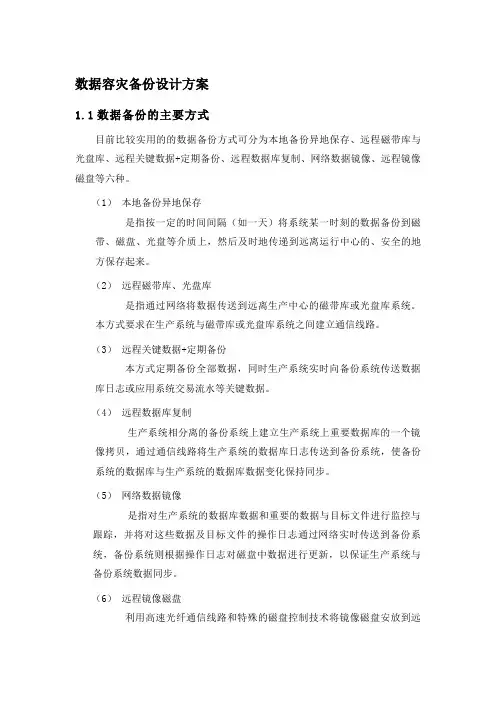

数据容灾备份设计方案

1.1数据备份的主要方式

目前比较实用的的数据备份方式可分为本地备份异地保存、远程磁带库与光盘库、远程关键数据+定期备份、远程数据库复制、网络数据镜像、远程镜像磁盘等六种。

（1） 本地备份异地保存

是指按一定的时间间隔（如一天）将系统某一时刻的数据备份到磁带、磁盘、光盘等介质上，然后及时地传递到远离运行中心的、安全的地方保存起来。

（2） 远程磁带库、光盘库

是指通过网络将数据传送到远离生产中心的磁带库或光盘库系统。本方式要求在生产系统与磁带库或光盘库系统之间建立通信线路。

（3） 远程关键数据+定期备份

本方式定期备份全部数据，同时生产系统实时向备份系统传送数据库日志或应用系统交易流水等关键数据。

（4） 远程数据库复制

生产系统相分离的备份系统上建立生产系统上重要数据库的一个镜像拷贝，通过通信线路将生产系统的数据库日志传送到备份系统，使备份系统的数据库与生产系统的数据库数据变化保持同步。

（5） 网络数据镜像

是指对生产系统的数据库数据和重要的数据与目标文件进行监控与跟踪，并将对这些数据及目标文件的操作日志通过网络实时传送到备份系统，备份系统则根据操作日志对磁盘中数据进行更新，以保证生产系统与备份系统数据同步。

（6） 远程镜像磁盘

利用高速光纤通信线路和特殊的磁盘控制技术将镜像磁盘安放到远离生产系统的地方，镜像磁盘的数据与主磁盘数据以实时同步或实时异步方式保持一致。磁盘镜像可备份所有类型的数据。

1.2备份拓扑网络结构

广州市第八人民医院具有两个不同地点的中心机房（即东风东路院区中心机房和嘉禾院区中心机房），在这基础上是可以构建一个异地容灾的数据备份系统，以确保本单位的系统正常运营及对关键业务数据进行有效地保护，以下设计方案仅提供参考。

本方案中，我们采用EMC的CDP保护技术来实现数据的连续保护和容灾系统。

1. 在东风东院区数据中心部署一台EMC 480统一存储平台，配置一个大容量光纤磁盘存储设备，作为整个系统数据集中存储平台。

数据备份方案

数据的安全性是极为重要的，一旦重要的数据被破坏或丢失，就会造成重大的影响，甚至是难以弥补的损失。唯一可以将损失降至最小的行之有效的办法采用数据存储备份。

解决数据安全的办法：用一种容量大、具有一定自动管理功能、价格又相对便宜的设备对整个系统的数据进行备份。

备份服务器在异地备份,链接方案可通过三种方式:互联网/专线/监管网。

现有服务器硬件配置：

 IBM System x3650M4

软件配置：

 操作系统：

 windows server 2003

 CentOS linux 5.10

 应用系统：

 ftp

 ssh

备份计划一：定时(晚上,中午备份,上传)

星期一 星期二 星期三 星期四 星期五 星期六 星期天

备份 备份 备份 备份 备份 备份 备份

更新同步

每次执行任务时，软件发现源文件夹中有新建或更新的文件，则复制到目标文件夹下，并删除目标文件夹下之前复制的所有文件，只保留最新的文件。

镜像同步

每次执行任务时，任何源目录中存在而目标目录中不存在的文件，或者两目录中最后修改时间不同的文件都会复制到目标文件夹中。任何源目录中不存在而目标目录中存在的文件都会被删除。此任务始终保持目标文件夹中的文件和源文件夹中的文件一模一样。

方案设计考虑

安全性原则

在实施的过程中，能在线安装和部署，尽量对现有的生产系统的影响减至最低。同时，存储管理软件安全性能应在数据的传输，全寿命周期管理和应用存储系统管理员和操作员各个层次得到体现，满足用户的安全机制。

可管理性与系统高效原则

为保证数据存储的可管理性，减少管理的复杂性。采用先进的备份技术和先进的备份系统软件，采用统一的管理机制，保证大数据量的一致性备份和高速切换。必须提供高效的存储设备的管理能力和数据备份功能。

可扩展性原则

存储管理软件需采用先进技术，以利于整个系统的平滑升级。同时，必须考虑到今后存储环境的变化和灾难恢复系统建立的需要。

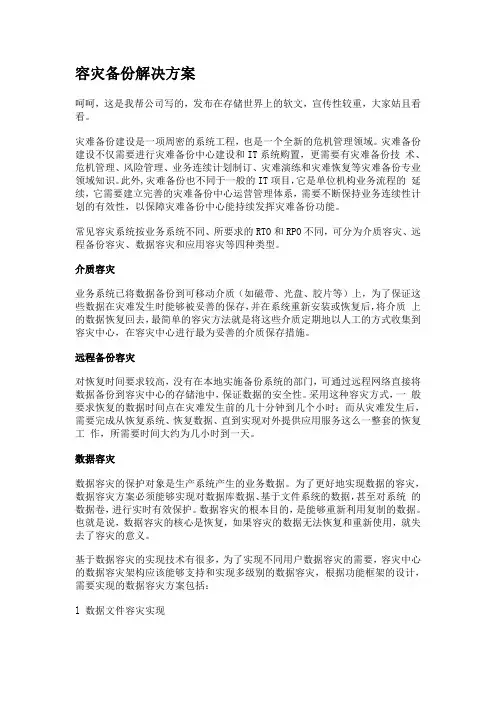

容灾备份解决方案

呵呵，这是我帮公司写的，发布在存储世界上的软文，宣传性较重，大家姑且看看。

灾难备份建设是一项周密的系统工程，也是一个全新的危机管理领域。灾难备份建设不仅需要进行灾难备份中心建设和IT系统购置，更需要有灾难备份技 术、危机管理、风险管理、业务连续计划制订、灾难演练和灾难恢复等灾难备份专业领域知识。此外,灾难备份也不同于一般的IT项目，它是单位机构业务流程的 延续，它需要建立完善的灾难备份中心运营管理体系，需要不断保持业务连续性计划的有效性，以保障灾难备份中心能持续发挥灾难备份功能。

常见容灾系统按业务系统不同、所要求的RTO和RPO不同，可分为介质容灾、远程备份容灾、数据容灾和应用容灾等四种类型。

介质容灾

业务系统已将数据备份到可移动介质（如磁带、光盘、胶片等）上，为了保证这些数据在灾难发生时能够被妥善的保存，并在系统重新安装或恢复后，将介质 上的数据恢复回去，最简单的容灾方法就是将这些介质定期地以人工的方式收集到容灾中心，在容灾中心进行最为妥善的介质保存措施。

远程备份容灾

对恢复时间要求较高，没有在本地实施备份系统的部门，可通过远程网络直接将数据备份到容灾中心的存储池中，保证数据的安全性。采用这种容灾方式，一 般要求恢复的数据时间点在灾难发生前的几十分钟到几个小时；而从灾难发生后，需要完成从恢复系统、恢复数据、直到实现对外提供应用服务这么一整套的恢复工 作，所需要时间大约为几小时到一天。

数据容灾

数据容灾的保护对象是生产系统产生的业务数据。为了更好地实现数据的容灾，数据容灾方案必须能够实现对数据库数据、基于文件系统的数据，甚至对系统 的数据卷，进行实时有效保护。数据容灾的根本目的，是能够重新利用复制的数据。也就是说，数据容灾的核心是恢复，如果容灾的数据无法恢复和重新使用，就失

去了容灾的意义。

基于数据容灾的实现技术有很多，为了实现不同用户数据容灾的需要，容灾中心的数据容灾架构应该能够支持和实现多级别的数据容灾，根据功能框架的设计，需要实现的数据容灾方案包括：

数据保护系统

医院备份、容灾及归档数据容灾

解决方案

1、前言

在医院信息化建设中，HIS、PACS、RIS、LIS 等临床信息系统得到广泛应用。医院信息化 HIS、LIS 和 PACS 等系统是目前各个医院的核心业务系统，承担了病人诊疗信息、行政管理信息、检验信息的录入、查询及监控等工作，任何的系统停机或数据丢失轻则降低患者的满意度、医院的信誉丢失，重则引起医患纠纷、法律问题或社会问题。为了保证各业务系统的高可用性，必须针对核心系统建立数据安全保护，做到“不停、不丢、可追查”，以确保核心业务系统得到全面保护。

随着电子病历新规在 4 月 1 日的正式施行，《电子病历应用管理规范（试行）》要求电子病历的书写、存储、使用和封存等均需按相关规定进行，根据规范，门(急)诊电子病历由医疗机构保管的，保存时间自患者最后一次就诊之日起不少于 15 年；住院电子病历保存时间自患者最后一次出院之日起不少于 30 年。 2、医院备份、容灾及归档解决方案

针对医疗卫生行业的特点和医院信息化建设中的主要应用，包括：HIS、PACS、RIS、LIS 等，本公司推出基于数据保护系统的多种解决方案，以达到对医院信息化系统提供全面的保护以及核心应用系统的异地备份容灾

2.1 数据备份解决方案

针对于医院的 HIS、PACS、LIS 等服务器进行数据备份时，数据保护系统的备份架构采用三层构架。

备份软件主控层（内置一体机）：负责管理制定全域内的备份策略和跟踪客户端的备份，能够管理磁盘空间和磁带库库及光盘库，实现多个客户端的数据备份。备份软件主服务器是备份域内集中管理的核心。

客户端层（数据库和操作系统客户端）：其他应用服务器和数据库服务器安装备份软件 标准客户端,通过这个客户端完成每台服务器的 LAN 或 LAN-FREE

备份工作。另外，为包含数据库的客户端安装数据库代理程序，从而保证数据库的在线热备份。 备份介质层（内置虚拟带库）：主流备份介质有备份存储或虚拟带库等磁盘介质、物理磁带库等，一般建议将备份存储或虚拟带库等磁盘介质作为一级备份介质，用于近期的备份数据存放，将物理磁带库或者光盘库作为二级备份介质，用于长期的备份数据存放。
