桥架防腐种类

电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

而电缆桥架类型品种却非常多，那不同的工程应用我们应该如何选择呢？
电缆桥架型式及品种的选择
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

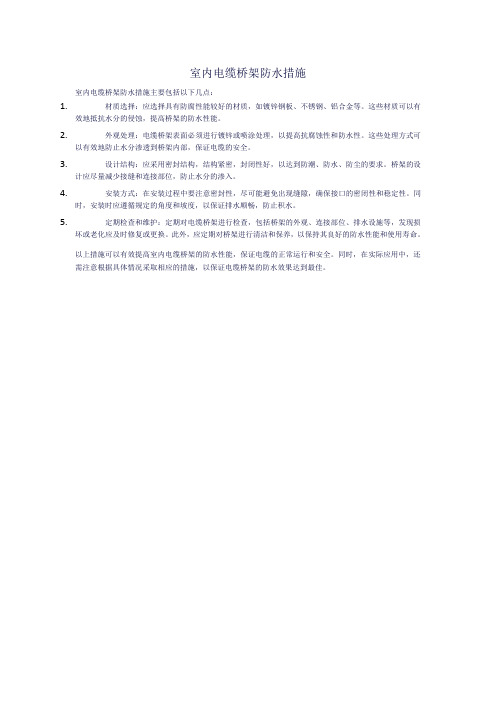

室内电缆桥架防水措施
室内电缆桥架防水措施主要包括以下几点：
1.材质选择：应选择具有防腐性能较好的材质，如镀锌钢板、不锈钢、铝合金等。

这些材质可以有
效地抵抗水分的侵蚀，提高桥架的防水性能。

2.外观处理：电缆桥架表面必须进行镀锌或喷涂处理，以提高抗腐蚀性和防水性。

这些处理方式可
以有效地防止水分渗透到桥架内部，保证电缆的安全。

3.设计结构：应采用密封结构，结构紧密，封闭性好，以达到防潮、防水、防尘的要求。

桥架的设
计应尽量减少接缝和连接部位，防止水分的渗入。

4.安装方式：在安装过程中要注意密封性，尽可能避免出现缝隙，确保接口的密闭性和稳定性。

同
时，安装时应遵循规定的角度和坡度，以保证排水顺畅，防止积水。

5.定期检查和维护：定期对电缆桥架进行检查，包括桥架的外观、连接部位、排水设施等，发现损
坏或老化应及时修复或更换。

此外，应定期对桥架进行清洁和保养，以保持其良好的防水性能和使用寿命。

以上措施可以有效提高室内电缆桥架的防水性能，保证电缆的正常运行和安全。

同时，在实际应用中，还需注意根据具体情况采取相应的措施，以保证电缆桥架的防水效果达到最佳。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

电缆桥架设计标准一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。

户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。

当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。

当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

镀锌桥架知识
镀锌桥架是一种常用于电线电缆支架和配电线路中的构件。

它由镀锌钢制成，具有良好的耐腐蚀性、抗氧化性和机械强度，能够在恶劣环境中长期稳定地使用。

镀锌桥架的主要特点是其防腐蚀性能和承载能力。

镀锌层可以有效地防止桥架的腐蚀和氧化，从而延长其使用寿命。

此外，镀锌桥架还具有较高的承载能力，可以承受较大的重量。

镀锌桥架的种类比较多，包括槽式桥架、托盘式桥架、梯形桥架等。

不同种类的桥架适用于不同的环境和场合。

例如，托盘式桥架适用于较长跨度的电缆支架，梯形桥架适用于垂直布线和多层架设等场合。

镀锌桥架还有一些注意事项。

在安装时，需要遵循相关的安装规范和要求，确保桥架的稳定性和安全性。

此外，还需要定期进行维护和检查，及时发现和处理桥架的异样现象，以保证其正常使用。

总的来说，镀锌桥架是一种重要的电缆支架构件，具有防腐蚀性能和承载能力等优点，可以在各种环境中长期稳定运行。

桥架防腐刷漆施工方案及流程一、防腐材料的选用根据施工图纸设计要求，考虑结构的耐久性要求，我公司施工时严格按照工程标准，对双溪铺大桥桥塔混凝土下横梁、下塔柱、塔座、承台等混凝土结构进行防腐涂装施工，材料选用如下：1、环氧清漆涂膜厚度：渗透性底漆50微米，采用辊涂、刷涂或喷涂方式涂装1-2道，直至底材完全封闭；参考用量0.1-0.2kg/m2。

2、环氧砂浆腻子采用刮涂方式满刮一道，直至表面平整顺滑，参考用量0.3 kg/m2。

厚度：200微米。

（满批）3、环氧厚浆漆涂膜厚度100微米，采用辊涂/刷涂或无空气喷涂方式涂装2道。

参考用量0.4 kg/m2。

4、硅聚酯耐候小分子光面漆涂膜厚度80微米，采用辊涂/刷涂或喷涂方式涂装1-2道。

参考用量0.1-0.2kg/m2。

二、施工工艺流程1、施工工艺流程施工准备→基面处理→环氧清漆施工→环氧砂浆腻子施工→环氧厚浆漆施工→硅聚酯耐候小分子光面漆施工→现场清理2、注意事项1）施工准备现场按照安全施工措施搭设脚手架，安装吊篮，经安全检查合格后方可进行防腐材料涂刷工作。

2）基面处理清除混凝土表面钢筋头，清理表面油渍、淤泥、浮浆，凿去表面胀裂或松动的混凝土。

用电动角磨机打磨混凝土表面，用高压水枪喷射冲洗混凝土表面，冲洗后自然干燥。

要求冲洗后混凝土表面应洁净、牢固密实无松动，对混凝土局部大的凹陷、孔洞及裂缝处可以采用丙烯酸乳胶水泥砂浆进行局部修补，再用丙烯酸乳胶水泥腻子批刮，也可以先涂装环氧清漆，然后再用环氧砂浆腻子批刮补平。

3）环氧清漆施工基面清理经过报检验收合格后即进行环氧清漆的涂刷施工，施工采用辊涂、刷涂或喷涂方式涂刷环氧清漆，施工现场配备计量设备，严格按照配合比添加各种材料用量，涂装1-2道，直至底材完全封闭。

4）环氧砂浆腻子施工将环氧砂浆腻子严格按照配合比添加各种材料用量，搅拌均匀后刮满1道，刮平表面。

经过报检验收合格后即进行下一道工序。

如混凝土表面平滑，可省略该工序。

热浸锌桥架厚度标准(一)
热浸锌桥架厚度标准
简介
•热浸锌桥架是一种常用的电缆支架材料，具有耐腐蚀、强度高等优点。

•热浸锌是一种常见的防腐处理方法，能够延长桥架的使用寿命。

标准规范
•热浸锌桥架的厚度标准是根据使用环境和电缆数量来确定的。

•根据GB/T 《工业及民用建筑物电缆架设工程技术规范》的规定，以下是一些热浸锌桥架的厚度标准：
–室内通道：一般选用的热浸锌桥架，承受小于50条电缆。

–室外通道：一般选用的热浸锌桥架，承受小于100条电缆。

–特殊环境：如化工厂、潮湿环境等，一般选用的热浸锌桥架。

选择标准
•在选择热浸锌桥架的厚度时，需要综合考虑以下因素：
–使用环境的腐蚀程度：对于潮湿、化学腐蚀性强的环境，应选择较厚的热浸锌桥架。

–承载电缆的数量：如果需要承载较多的电缆，应选择较厚的热浸锌桥架以确保其稳定性。

–预算限制：较厚的热浸锌桥架成本相对较高，需要根据预算进行合理选择。

使用注意事项
•在安装和使用热浸锌桥架时，需要注意以下事项：
–热浸锌桥架的切割、连接应严格按照相关标准进行，确保连接牢固、电缆顺畅。

–定期对热浸锌桥架进行检查和维护，如发现损坏应及时更换，以确保使用安全。

–使用热浸锌桥架时，避免或减少对其表面的碰撞和刮擦。

结论
•热浸锌桥架的厚度标准是根据使用环境和电缆数量来确定的。

•在选择热浸锌桥架时，需要综合考虑使用环境腐蚀程度、承载电缆数量和预算限制等因素。

•在安装和使用热浸锌桥架时，需要注意切割、连接、检查和维护等事项，以确保使用安全和延长寿命。

槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。

它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。

它既适用于动力电缆的安装，也透用于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（2）（3）梯架是由侧边与若干个横挡构成的梯形部件。

（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。

梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

热浸镀锌桥架的规
（最新版）
目录
1.热浸镀锌桥架的概念和特点
2.热浸镀锌桥架的规格标准
3.热浸镀锌桥架与热镀锌桥架的区别
4.热浸镀锌桥架的应用场景
5.市场上常见的热浸镀锌桥架品牌
正文
热浸镀锌桥架是一种在钢材表面通过热浸镀锌工艺覆盖锌层的桥架，以提高桥架的防腐性能。

热浸镀锌桥架的特点是锌层厚度均匀，防腐性能好，使用寿命长。

根据《钢制电缆桥架工程技术规程，ticecs31-2017》，热浸镀锌电缆桥架的厚度标准如下：桥架宽度小于 150mm 时，桥架壁厚应为 1.0mm；桥架宽度在 150mm 至 300mm 之间时，热浸镀锌电缆桥架槽体厚应为
1.2mm；桥架宽度在 300mm 至 500mm 之间时，热浸镀锌电缆桥架壁厚应为 1.5mm；桥架宽度在 500mm 至 800mm 之间时，热浸镀锌电缆桥架壁厚应为
2.0mm；桥架宽度大于 800mm 时，热浸镀锌电缆桥架壁厚应为2.5mm。

热浸镀锌桥架与热镀锌桥架的区别主要在于生产工艺和锌层厚度。

热浸镀锌桥架是通过将钢材浸入熔融的锌液中形成锌层，而热镀锌桥架是通过将钢材表面化学清洗处理后放进电镀液中，通过电极反应得到锌层。

由于电镀锌工艺复杂、污染大、防腐效果不佳，已逐步被热镀锌取代。

在锌层厚度方面，热浸镀锌的锌层厚度较大，可以达到 275g，而热镀锌的锌层厚度标准为 80g（双面镀锌）。

热浸镀锌桥架广泛应用于电力、通信、铁路、地铁、桥梁、高层建筑等领域。

市场上常见的热浸镀锌桥架品牌有江苏圣仁电气有限公司等，产品规格齐全，质量有保障。

总之，热浸镀锌桥架具有优越的防腐性能和较长的使用寿命，适用于各种恶劣环境。

桥架防腐种类桥架是一种用于电缆敷设的支撑系统，广泛应用于建筑、工业设施、交通运输等领域。

由于桥架通常需要在室内外环境中使用，它需要具备防腐性能，以保证其长期稳定运行。

下面将介绍几种常见的桥架防腐种类。

1. 热浸锌桥架热浸锌是一种常用的桥架防腐处理方法。

在制造过程中，将桥架组件浸入熔融的锌中，形成一层锌的保护层。

这种保护层可以有效防止桥架受到腐蚀和氧化，延长桥架的使用寿命。

热浸锌桥架具有良好的耐腐蚀性能，适用于大部分环境条件。

2. 防腐漆涂层桥架防腐漆涂层是一种常见的桥架防腐方法。

通过在桥架表面施加一层防腐漆涂层，可以阻隔氧气和水分的接触，从而减少腐蚀的发生。

防腐漆涂层桥架适用于室内环境或干燥的室外环境，但在潮湿或腐蚀性较强的环境中可能需要定期维护和重新涂装。

3. 不锈钢桥架不锈钢桥架是一种具有较高耐腐蚀性能的桥架材料。

不锈钢含有铬元素，能够形成一种致密的氧化铬层，防止氧气和水分对桥架的侵蚀。

不锈钢桥架通常用于潮湿、腐蚀性较强的环境，如化工厂、海边等。

不锈钢桥架的优点是耐用性强，不易生锈，但成本较高。

4. 铝合金桥架铝合金桥架是一种轻质、耐腐蚀的桥架材料。

铝合金具有良好的耐腐蚀性能，可以在潮湿、腐蚀性较强的环境中长期使用。

铝合金桥架适用于一些对重量有要求的场所，如航空航天、电子设备等。

铝合金桥架的缺点是强度相对较低，需要结构设计合理。

5. 玻璃钢桥架玻璃钢桥架是一种由玻璃纤维增强塑料制成的桥架材料。

玻璃钢具有良好的耐腐蚀性能和机械性能，可以适应各种恶劣环境。

玻璃钢桥架重量轻、安装方便，适用于室内外各种环境。

然而，玻璃钢桥架的成本较高，需要注意防止外力冲击和高温环境。

以上是几种常见的桥架防腐种类。

选择适合的桥架防腐方法需要考虑使用环境、成本、工期等因素，并进行合理的设计和施工。

在实际应用中，还应定期检查和维护桥架，以确保其正常运行和延长使用寿命。

户内户外钢制电缆桥架防腐环境技术要求一、引言钢制电缆桥架作为一种重要的电力设备，广泛应用于各类建筑、工厂、机房等场所。

为了确保钢制电缆桥架在不同环境条件下的长期使用，防腐是一个关键的技术要求。

本文将从户内和户外两个不同的环境角度，详细介绍钢制电缆桥架的防腐技术要求。

二、户内钢制电缆桥架防腐环境技术要求户内环境相对较为稳定，一般不受到风吹日晒和雨水浸泡等自然因素的影响。

因此，户内钢制电缆桥架的防腐要求主要集中在以下几个方面：1. 表面处理钢制电缆桥架的表面处理是防止腐蚀的重要步骤。

常见的表面处理方法包括喷涂、镀锌和热浸镀等。

在户内环境下，喷涂是一种常用的表面处理方法。

喷涂时应选用耐腐蚀性能好的涂料，确保涂层均匀、牢固。

2. 材料选择户内钢制电缆桥架的材料选择也是防腐的关键。

一般情况下，不锈钢和镀锌钢是常用的材料。

不锈钢具有良好的耐腐蚀性能，但成本较高；镀锌钢则是一种经济实用的选择，具有较好的防腐性能。

3. 安装要求在户内环境中，钢制电缆桥架的安装要求也需要注意防腐。

安装时应避免与潮湿的地面直接接触，可采用隔离垫等方式。

同时，还应确保安装的牢固性，避免受力过大导致变形和脱落。

三、户外钢制电缆桥架防腐环境技术要求户外环境相对复杂，钢制电缆桥架容易受到日晒、雨水浸泡、风吹等自然因素的影响，因此对于户外钢制电缆桥架的防腐要求较高。

1. 防腐涂层在户外环境中，防腐涂层是必不可少的。

常见的防腐涂层有热镀锌、喷涂防腐漆、烤漆等。

热镀锌是一种常用的防腐涂层，能够有效抵御氧化和腐蚀。

喷涂防腐漆和烤漆则可以增加涂层的厚度，提高耐腐蚀性能。

2. 材料选择户外钢制电缆桥架的材料选择也需要考虑更高的防腐性能。

不锈钢和热浸镀锌钢是较常见的选择。

不锈钢具有极强的耐腐蚀性能，但成本较高；热浸镀锌钢则具有较好的防腐性能和经济性。

3. 设计要求在户外环境中，钢制电缆桥架的设计也需要考虑防腐因素。

设计时应采用合理的结构，避免积水和雨水滞留，减少腐蚀的可能性。

不锈钢桥架常见的防腐蚀措施!
不锈钢桥架常见的防腐蚀措施有：
1. 表面电镀：可以采用镀锌、镀铬等电镀工艺来提高不锈钢桥架的耐腐蚀性能。

2. 防腐漆涂层：在不锈钢桥架表面喷涂或涂刷防腐漆涂层，形成一层保护膜，阻隔空气和水的进入。

3. 电泳涂层：通过电泳技术，在不锈钢桥架表面形成均匀的保护膜，提高耐腐蚀性。

4. 发泡封装：采用发泡材料将不锈钢桥架封装起来，形成保护层，阻隔氧气和水分的进入。

5. 贴胶带：在不锈钢桥架表面贴上防腐胶带，起到防腐蚀的作用。

6. 使用耐腐蚀合金：采用耐腐蚀性能更好的合金材料制造不锈钢桥架，提高其耐腐蚀能力。

7. 接地保护：在不锈钢桥架上进行接地保护，防止电流的聚集和腐蚀。

需要根据具体情况选择合适的防腐蚀措施，以延长不锈钢桥架的使用寿命。

电缆桥架设计规范电缆桥架是一种用于保护电缆、线缆和光缆的设备，用来支撑、固定和保护电缆的走向。

在设计电缆桥架时，需要遵循一些规范，以确保电缆系统的安全性和可靠性。

一、材料规范1. 电缆桥架及配件应选用防腐、抗腐蚀的材料，如热镀锌钢、不锈钢等。

2. 材料的选择应符合相关国家标准和行业标准的要求，保证材料的强度、耐久性和防腐性能。

二、结构设计规范1. 电缆桥架的结构设计应考虑电缆的布线要求，合理确定桥架的尺寸、高度和宽度。

2. 桥架的结构应能够承受所需的负荷并保持稳定，不发生变形和松动。

3. 桥架的连接件应牢固可靠，不易松动或断裂。

三、通道规范1. 电缆桥架的布置应遵循最佳的布线路径规划，避免拥挤和交叉。

2. 不同类别的电缆应分开布置，以避免相互干扰和散热不良。

3. 桥架的通道应保持足够的宽度，以便于电缆的安装、检修和维护。

四、安装规范1. 电缆桥架的安装应符合相关的安全规定，确保安装的质量和安全性。

2. 安装时应注意电缆的敷设和固定，避免电缆的弯曲和扭曲，以保证电缆系统的正常工作。

3. 桥架与墙面或地面的连接应可靠牢固，避免松动和脱落。

五、防火规范1. 电缆桥架应采取防火措施，以确保在火灾发生时电缆系统的安全。

2. 电缆桥架及配件应具备一定的防火性能，能够抵御火灾的蔓延。

3. 桥架的通道应具备良好的防火隔离能力，避免火势通过通道传播。

六、防腐规范1. 电缆桥架的表面应进行防腐处理，以提高其抗腐蚀性能。

2. 材料的选择应符合相关的防腐性能要求，能够在各种环境条件下保持稳定。

3. 桥架的连接件应采用防腐材料和防腐涂层，以延长其使用寿命。

总结起来，电缆桥架设计规范包括材料规范、结构设计规范、通道规范、安装规范、防火规范和防腐规范等，旨在确保电缆系统的正常运行和安全可靠。

设计人员应根据实际情况和相关标准进行设计，以满足电缆系统的要求和安全性。

同时，日常维护和检查也是保证电缆桥架正常工作的重要环节。

桥架镀锌层厚度国标桥架镀锌层厚度国标是一个非常重要的问题。

国家对桥架镀锌层厚度的标准化管理已经非常完善，这也是为了确保桥架闪躲不良环境的腐蚀性等问题。

首先，我想简单介绍一下桥架的概念。

桥架是一种非常重要的工业支架，在各种建筑、机械制造、电气装置等工程中都占有重要的地位。

桥架要考虑到它的使用环境，特别是要考虑到腐蚀性环境。

如果没有良好的抗腐蚀性能，桥架的安全使用将受到极大的影响。

因此，镀锌成为了桥架的主要防腐方式。

镀锌是将钢材表面涂上锌，从而防止钢材腐蚀的一种方式。

锌和钢材之间的化学反应，使钢材表面形成一层锌铁合金皮，使钢材表面不易被腐蚀，从而起到防腐作用。

钢材表面镀锌的厚度是非常重要的，厚度不够会导致钢材表面无法得到良好的防腐效果，厚度过大会降低钢材的强度，从而影响钢材的使用寿命。

因此，国家对桥架镀锌层厚度进行了规范。

根据国家标准，桥架镀锌层厚度应该在40～90μm之间。

这个范围是经过科学的考虑，根据桥架使用环境、桥架大小、桥架强度等因素制定的。

多年的实践证明，这个厚度范围是最合适的。

当然，也有一些企业为了降低成本，可以通过减少镀锌的厚度，从而降低生产成本。

但这样做的后果是非常严重的，因为镀锌层厚度不足会导致桥架不能有效防腐，这会影响桥架的使用寿命，从而造成一定的安全隐患。

总的来说，桥架镀锌层厚度国标是一个非常重要的问题。

国家制定了严格的标准，旨在保证桥架的使用安全和使用寿命。

企业要严格依照国家标准生产桥架，不能因为降低成本而减少镀锌的厚度。

只有这样，我们才能保证桥架在使用中的安全性和稳定性，从而推进工程建设的顺利进行。

各种桥架区别槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是⼀种全封闭型电缆桥架。

它最适⽤于敷设计算机电缆、信电缆、热电偶电缆及其它⾼敏系统的控制电缆等。

它对控制电缆的屏蔽⼲扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通⽤。

托盘式缆桥架是⽯油、化⼯、轻⼯、电视、电讯等⽅⾯应⽤最⼴泛的⼀种。

它具有重理轻、载荷⼤、造型美观、结构简单、安装⽅便等优点。

它既适⽤于动⼒电缆的安装，也透⽤于控制电缆的敷设。

托盘式电缆桥架其表⾯处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通⽤。

个⼈认为：槽式电缆桥架主要⽤于敷设截⾯⼩但数量多的电线电缆。

托盘式缆桥架主要⽤于敷设截⾯⼤数量较少的电⼒电缆⽬前桥架的结构类型可分为：有孔托盘、⽆孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

⽆孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（2）（3）梯架是由侧边与若⼲个横挡构成的梯形部件。

（4）组装式托盘是由适于⼯程现场任意组合的有孔部件⽤螺栓或插接⽅式连接成托盘的部件。

桥架都是⽤来敷设电缆的，低压电缆和控制电缆共⽤同⼀托盘或梯架时，应选⽤中间设置隔板的梯架或托盘。

梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度⼤，造型别具，安装⽅便、散热、透⽓性好等优点，使⽤最⼩量化的连接螺栓，它适⽤于⼀般直径较⼤电缆的敷设，特别适⽤于⾼、低压动⼒电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通⽤。

梯级式电缆桥架其表⾯处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。

梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑⼀、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

电缆桥架国家标准(2010-01-26 22:25:30)转载标签：分类：电工电气杂谈电缆桥架国家标准,设计规范第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。

电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。
