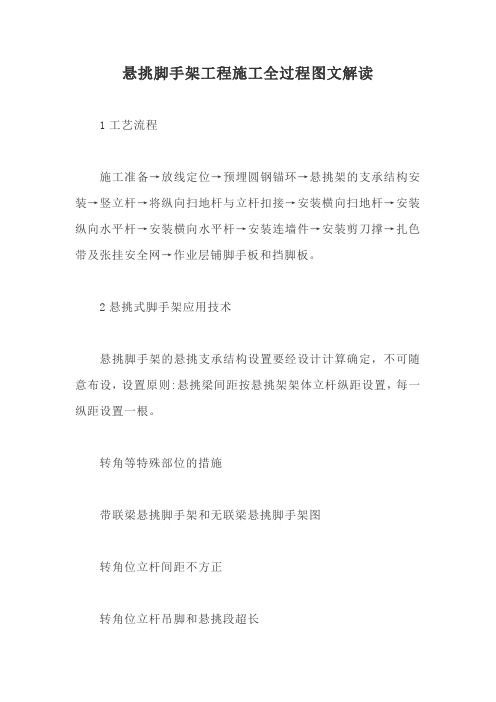

悬挑脚手架工程施工全过程图文解读1工艺流程施工准备→放线定位→预埋圆钢锚环→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎色带及张挂安全网→作业层铺脚手板和挡脚板。
2悬挑式脚手架应用技术悬挑脚手架的悬挑支承结构设置要经设计计算确定，不可随意布设，设置原则:悬挑梁间距按悬挑架架体立杆纵距设置，每一纵距设置一根。
转角等特殊部位的措施带联梁悬挑脚手架和无联梁悬挑脚手架图转角位立杆间距不方正转角位立杆吊脚和悬挑段超长转角位悬挑型钢重叠转角位悬挑型钢重叠转角位悬挑型钢悬挑长度过大悬臂梁下加设型钢支撑，提高悬挑结构支撑单元的稳定性。
悬臂梁下加设型钢支撑，提高悬挑结构支撑单元的稳定性。
转角位采用定型架悬挑架转角室内部分悬挑架转角室外部分悬挑脚手架转角设置薄弱且变形相对较大位于角部的联梁做法3外架搭设1. 环严格按施工方案制作、预埋2. 锚环安装3. 槽钢选型4. 锁槽钢底部水平杆，便于槽钢布置5. 槽钢安装6. 槽钢根部固定型钢悬挑梁与建筑结构锚固的压点处楼板未设置上层受力钢筋，导致产生楼板裂缝。
型钢悬挑梁与建筑结构锚固的压点处楼板未设置上层受力钢筋，导致产生楼板裂缝。
7. 搭设底排水平杆H《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010明确规定型钢悬挑梁的锚固段压点应采用不少于2个(对)的预埋U型钢筋拉环或螺栓固定。
U型钢筋拉环或螺栓应埋设在梁板下排钢筋的上边，并与结构钢筋焊接或绑扎牢固。
用于锚固的U形钢筋拉环或螺栓应采用冷弯成型，钢筋直径不应小于16mm。
楼面结构浇注时预埋锚筋，安装型钢时将锚筋折弯，并焊接牢固。
楼面结构浇注时预埋钢筋环，安装型钢时用铁条打紧。
8. 立杆搭设9. 安装纵、横向水平杆10. 加设剪刀撑11. 张挂色带12. 张挂密目安全网13. 外架底封闭14. 张拉钢丝绳15. 张挂白网，有效防止物体穿透安全网。
型钢悬挑外脚手架搭设工艺重庆万泰建筑工程有限公司2010年10月前言•随着建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。
•悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大施工企业的青睐，且建筑物越高越经济。
基于悬挑式外挑脚手架的众多优点，在各施工企业得到了广泛的应用和发展。
但是，由于各施工企业管理人员的理念和标准的差异，搭设出来的效果截然不同，即使在同一个施工企业的各项目部之间，也会产生较大的差异。
因悬挑式外挑脚手架使用的“槽钢、钢丝绳、蟹扣”可周转使用，而现场制作的尺寸各不相同，造成了很大的资源浪费，为统一制作方法，节约成本，避免重复购买，同时提高槽钢、工字钢周转使用率，特编制“悬挑式外脚手架搭设工艺”供大家参考，在实施过程中把“外脚手架搭设工艺”和施工现场文明施工结合起来，做到外脚手架立面整洁美观，标语醒目，标识清楚。
为创市级文明工地创造部分条件，同时以文明施工推动工程质量创优，实现“三峡杯”优质结构工程目标。
•以”悬挑式外挑脚手架搭设工艺“为基础，引导企业员工树立“铸造精品、超越自我”的企业精神，使视觉行为向理念行为转变，推动企业标准、企业文化建设。
目录一、编制目的二、编制依据三、外脚手架样板赏析四、准备工作五、悬挑外脚手架搭设六、外脚手架的日常维护工作七、脚手架的拆除八、外脚手架的验算九、卸料平台、水平防护棚、安全通道、升降机平台的搭设十、施工过程中外架形象赏析十一、安全文明施工的相关要求一、编制目的¾统一企业形象¾制定和完善企业工法，使公司的管理向标准化、程序化迈进¾提高材料周转使用率，减少资源浪费，达到节约成本的目的¾将工艺标准以图片形式直观化，让操作人员易于理解和接受¾加强安全防范意识教育，为搞好安全防护工作创造有利条件二、编制依据¾建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001¾钢管脚手架扣件GB15831-2006¾建筑施工高处作业安全技术规范JGJ 80-91¾安全文明施工检查标准图解JGJ59-99¾《施工现场临时用电安全技术规范》JGJ46-2005¾重要用途钢丝绳GB8918-2006JGJ46-2005JGJ 130-2001GB15831-2006JGJ80-91JGJ 59-99图解GB8918-2006三、外脚手架样板赏析外脚手架搭设执行样板带路制度，样板完成后上报监理单位进行检查验收、点评，验收、点评合格后再展开大面积施工。
