真空排水系统原理图
真空排水系统是一种利用负压原理进行排水的系统。
它由真空产生装置、真空管路、真空接口、真空容器、排水设备和控制系统组成。
真空产生装置通过电动泵或压缩机等产生负压，将系统内的压力降低到一定的负值。
真空管路起到传递负压到排水点的作用，通常采用耐压、耐真空的材质制成。
真空接口连接真空管路和真空容器，起到中断真空管路和容器内部空气交换的作用。
真空容器一般设在地下或建筑物底部，用于收集和存储污水。
排水设备通过与真空容器相连接，将污水通过真空管路和真空接口输送到真空容器中。
排水设备可以是马桶、洗手盆、浴缸等，通过对设备内部施加负压，将污水引入真空管路。
控制系统用于监控和控制真空排水系统的运行。
它可以根据排水需求调节真空产生装置的工作，维持系统内的负压，以确保排水的顺畅进行。
真空排水系统的优点是可以有效地排水，减小管道截面，降低建筑物高度，节省空间。
同时，由于采用负压原理，系统内部污水不会泄漏出来，保证了环境的卫生和健康。
虽然真空排水系统具有许多优点，但也存在一些问题，例如对真空产生装置的要求较高，对管路的维护和清洁需要注意等。
因此，在设计和使用真空排水系统时，需要综合考虑各方面因素，确保系统的稳定性和可靠性。

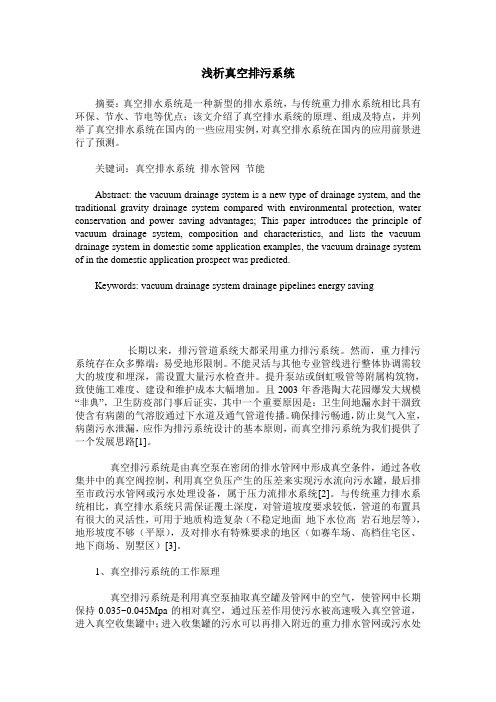

浅析真空排污系统摘要：真空排水系统是一种新型的排水系统，与传统重力排水系统相比具有环保、节水、节电等优点；该文介绍了真空排水系统的原理、组成及特点，并列举了真空排水系统在国内的一些应用实例，对真空排水系统在国内的应用前景进行了预测。
关键词：真空排水系统排水管网节能Abstract: the vacuum drainage system is a new type of drainage system, and the traditional gravity drainage system compared with environmental protection, water conservation and power saving advantages; This paper introduces the principle of vacuum drainage system, composition and characteristics, and lists the vacuum drainage system in domestic some application examples, the vacuum drainage system of in the domestic application prospect was predicted.Keywords: vacuum drainage system drainage pipelines energy saving长期以来，排污管道系统大都采用重力排污系统。
然而，重力排污系统存在众多弊端：易受地形限制。
不能灵活与其他专业管线进行整体协调需较大的坡度和埋深，需设置大量污水检查井。
提升泵站或倒虹吸管等附属构筑物，致使施工难度、建设和维护成本大幅增加。
且2003年香港陶大花园爆发大规模“非典”，卫生防疫部门事后证实，其中一个重要原因是：卫生间地漏水封干涸致使含有病菌的气溶胶通过下水道及通气管道传播。

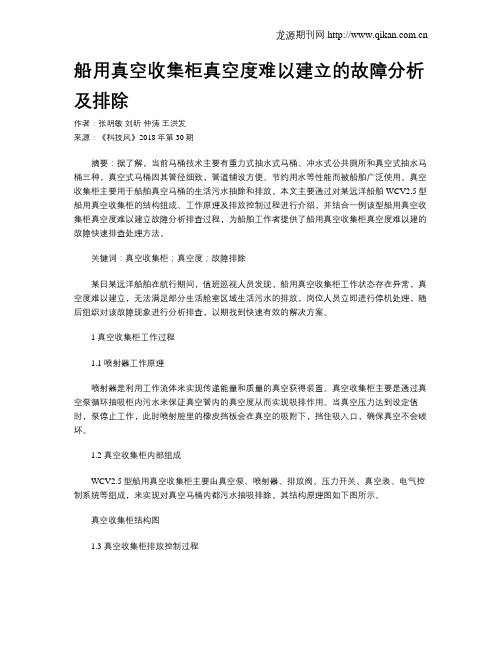

船用真空收集柜真空度难以建立的故障分析及排除作者：张明敏刘昕仲涛王洪发来源：《科技风》2018年第30期摘要：据了解，当前马桶技术主要有重力式抽水式马桶、冲水式公共厕所和真空式抽水马桶三种，真空式马桶因其管径细致，管道铺设方便、节约用水等性能而被船舶广泛使用。
真空收集柜主要用于船舶真空马桶的生活污水抽除和排放。
本文主要通过对某远洋船舶WCV2.5型船用真空收集柜的结构组成、工作原理及排放控制过程进行介绍，并结合一例该型船用真空收集柜真空度难以建立故障分析排查过程，为船舶工作者提供了船用真空收集柜真空度难以建的故障快速排查处理方法。
关键词：真空收集柜；真空度；故障排除某日某远洋船舶在航行期间，值班巡视人员发现，船用真空收集柜工作状态存在异常，真空度难以建立，无法满足部分生活舱室区域生活污水的排放，岗位人员立即进行停机处理，随后组织对该故障现象进行分析排查，以期找到快速有效的解决方案。
1 真空收集柜工作过程1.1 喷射器工作原理喷射器是利用工作流体来实现传递能量和质量的真空获得装置。
真空收集柜主要是通过真空泵循环抽吸柜内污水来保证真空管内的真空度从而实现吸排作用。
当真空压力达到设定值时，泵停止工作，此时喷射腔里的橡皮挡板会在真空的吸附下，挡住吸入口，确保真空不会破坏。
1.2 真空收集柜内部组成WCV2.5型船用真空收集柜主要由真空泵、喷射器、排放阀、压力开关、真空表、电气控制系统等组成，来实现对真空马桶内都污水抽吸排除。
其结构原理图如下图所示。
真空收集柜结构图1.3 真空收集柜排放控制过程受液位控制：当真空收集装置内的液位到达高位时，喷射泵应启动，电动排放阀（或手动阀门）应打开；此时喷射泵一直运转至真空收集装置内的液位到达低位后才停止，同时电动排放阀关闭，柜内有组装在装置上的液位开关感应。
受时间控制：当真空收集装置内的液位到达低位以上，喷射泵开始启动，电动排放阀同步打开，此时喷射泵的啟停时间受时间继电器优先控制，时间继电器可调，设定值根据型生活污水处理装置的处理能力而定，当真空收集装置内的液位到达低位时，喷射泵停止电动阀同步关闭。
船舶真空马桶工作原理船舶真空马桶工作原理一、前言随着现代科技的不断发展，各种高科技设备已经广泛应用到人们的生活中。
其中，船舶真空马桶就是一种典型的高科技设备。
它不仅可以方便人们的生活，还可以有效地保护环境和节约能源。
本文将详细介绍船舶真空马桶的工作原理。
二、船舶真空马桶概述船舶真空马桶是一种利用真空泵将人体排泄物和废水吸入集装箱中，再将其排放到海洋或处理系统中的卫生设施。
该设备采用了先进的技术，可以有效地减少污染物排放和节约能源。
三、真空泵原理1. 真空泵概述真空泵是一种专门用于产生低压或高真空环境的机械设备。
它通过机械或物理方式将气体从密闭容器中抽出，以达到产生低压或高真空环境的目的。
2. 真空泵工作原理在操作时，真空泵通过旋转叶轮或活塞等部件来产生负压，将气体吸入泵体中。
随着泵体内部压力的降低，气体分子之间的相互碰撞减少，从而使气体压力继续降低。
当泵体内部的压力达到一定程度时，气体分子之间的碰撞减少到了极限，这时就产生了真空状态。
四、船舶真空马桶工作原理1. 真空马桶概述真空马桶是一种专门用于船舶上的卫生设施。
它采用了先进的技术，可以将人体排泄物和废水吸入集装箱中，并通过真空泵将其排放到海洋或处理系统中。
2. 真空马桶工作原理在使用真空马桶时，用户需要按下按钮或拉动手柄等操作装置。
接着，真空泵会开始工作，产生负压将人体排泄物和废水吸入集装箱中。
随着集装箱内部压力的降低，气流开始流动，并将污物和废水送往处理系统或海洋中。
3. 处理系统对于船舶上的废水处理问题，国际海事组织(IMO)已经制定了严格的规定。
根据规定，船舶上的废水必须经过处理后才能排放到海洋中。
因此，船舶真空马桶通常会配备废水处理系统，以满足国际标准。
废水处理系统主要由三个部分组成：初级过滤器、生物反应器和二次过滤器。
初级过滤器用于去除废水中的固体颗粒和沉淀物；生物反应器则通过微生物的作用将有机污染物转化为无害的气体和水；二次过滤器则用于去除残留的悬浮颗粒和沉淀物。
Vol. 22 No. S2中国建筑金属结构第22卷第S2期Sep. 2023 CHINA CONSTRUCTION METAL STRUCTURE 2023年9月127真空排水系统应用分析阮祥林，秦永新（中国建筑金属结构协会给水排水设备分会，北京 100080）摘要：真空排水系统与重力排水系统相比，由于自身特性不论是在建设还是应用上都具有明显优势。
真空排水管直径一般为80~100mm，因此埋深较浅，而且无须设置检查井，因此工程量大幅减少，且由于自身高密封的特性不需要担心渗漏问题。
同时，真空排水系统的建设受周边环境影响较小，可以克服崎岖地形，且输送距离相较重力排水系统要更远。
本文结合相关标准和应用场景进行了优势分析和介绍，以供行业同仁参考。
关键词：给排水；真空排水；真空排水集成设备DOI: 10.20080/ki.ISSN1671-3362.2023.S2.0270 引言真空排水系统是一种依靠气压差产生挟裹污水的高速气流，把污水从器具中取走的排水系统，可分为室内真空排水系统和室外真空排水系统[1]。
作为一种新型的排水系统，与传统重力排水方式相比，可以有效节水，同时保护环境，且其具有管网不受地形约束、施工便利、不易堵塞、管径小、经济性高等优点。
尽管操作复杂性和相关运行成本被认为是限制推广真空排水系统的因素，而沟槽浅、管道细和挖掘土方量低带来的低安装成本则被视作真空排水系统的优势。
与传统的重力排水系统相比，真空排水系统的建造更加容易和快捷，但施工安装要求高精确度以确保管道的气密性，因此对相关产品的选型及生产制造要求更高。
1 真空排水系统相关技术标准1.1 国家推荐性标准《真空排水集成设备通用技术条件》该标准由中国建筑金属结构协会负责起草编制（国家标准化管理委员会〔2020〕53号文件—“国家标准化管理委员会关于下达2020年第四批推荐性国家标准计划的通知”）。
真空排水系统主要由真空收集井、真空管道、真空罐、真空泵、排水泵和除臭装置等几个部分组成，在工程设计过程中，计算程序及设备选型较为复杂特别是真空泵站内部设备，直接导致在实际工程项目中难以推广应用，给设计师带来了困惑。
真空集便器工作原理真空集便器是一种利用真空技术进行排泄物收集和输送的环保卫生设备。
它通过利用真空泵将排泄物从卫生间输送至污水处理系统，不仅可以减少用水量，还可以有效控制臭气和细菌的传播，是一种节能环保的卫生设备。
那么，真空集便器是如何工作的呢？接下来，我们就来详细了解一下真空集便器的工作原理。
首先，真空集便器系统由排泄物收集装置、真空管道系统、真空泵和控制系统等组成。
当有人在卫生间使用马桶时，排泄物会被冲入排泄物收集装置中。
接着，真空泵开始工作，通过产生负压，将排泄物从收集装置中抽走，输送至污水处理系统。
在这个过程中，真空管道系统起到了输送管道的作用，确保排泄物能够顺利地被输送至目的地。
真空集便器的工作原理主要依靠真空泵产生的负压力。
当排泄物进入收集装置后，真空泵开始工作，产生负压力，使得排泄物被吸入管道中。
由于管道内部是处于真空状态的，所以排泄物会被迅速地输送至污水处理系统，整个过程非常迅速高效。
除了真空泵的作用外，真空集便器的控制系统也起到了至关重要的作用。
控制系统能够监测排泄物的输送情况，确保排泄物能够顺利地被输送至污水处理系统。
同时，控制系统还能够监测真空泵的工作状态，确保设备能够正常工作，提高设备的可靠性和稳定性。
总的来说，真空集便器通过利用真空技术，将排泄物从卫生间输送至污水处理系统，实现了节水、环保、高效的排泄物处理方式。
它的工作原理简单明了，通过真空泵产生的负压力，将排泄物顺利地输送至目的地。
同时，控制系统的监测作用也确保了设备的正常运行。
真空集便器的工作原理不仅节约了用水，还能够有效控制臭气和细菌的传播，是一种非常环保和卫生的排泄物处理设备。
通过本文的介绍，相信大家对真空集便器的工作原理有了更加清晰的认识。
真空集便器的节水、环保、高效特点，使其成为了现代卫生设备中的一种重要选择，也为我们创造了更加清洁、舒适的生活环境。
浅析真空排污系统摘要：真空排水系统是一种新型的排水系统，与传统重力排水系统相比具有环保、节水、节电等优点；该文介绍了真空排水系统的原理、组成及特点，并列举了真空排水系统在国内的一些应用实例，对真空排水系统在国内的应用前景进行了预测。
关键词：真空排水系统排水管网节能abstract: the vacuum drainage system is a new type of drainage system, and the traditional gravity drainage system compared with environmental protection, water conservation and power saving advantages; this paper introduces the principle of vacuum drainage system, composition and characteristics, and lists the vacuum drainage system in domestic some application examples, the vacuum drainage system of in the domestic application prospect was predicted. keywords: vacuum drainage system drainage pipelines energy saving长期以来，排污管道系统大都采用重力排污系统。
然而，重力排污系统存在众多弊端：易受地形限制。
不能灵活与其他专业管线进行整体协调需较大的坡度和埋深，需设置大量污水检查井。
提升泵站或倒虹吸管等附属构筑物，致使施工难度、建设和维护成本大幅增加。
且2003年香港陶大花园爆发大规模“非典”，卫生防疫部门事后证实，其中一个重要原因是：卫生间地漏水封干涸致使含有病菌的气溶胶通过下水道及通气管道传播。
船舶生活污水真空系统布置设计船舶生活污水真空系统布置设计一、引言随着船舶规模的扩大和船舶航行时长的延长，船舶生活污水处理问题愈发引起关注。
为了保护环境和船员健康，船舶必须对生活污水进行科学合理的处理。
而在船舶上，由于空间有限以及其他因素的限制，船舶生活污水真空系统成为了一种合适的解决方案。
本文将对船舶生活污水真空系统的布置设计进行探讨。
二、船舶生活污水真空系统概述船舶生活污水真空系统是指通过真空吸引力将船舶上产生的污水从厕所、洗手间等设施中抽取，经过处理后进行排放或储存。
相比传统的重力式系统，船舶生活污水真空系统具有以下优势：1. 真空系统采用管道真空原理，能够将废水从船舶各设备中高效快速地抽取出来，减少了污水在管道中停滞的可能性，有效防止了异味的产生；2. 由于采用真空原理，可以使用较小直径的管道，减少船舶空间的占用；3. 真空系统可以根据需要设定抽取时间和频率，提高了处理的效率；4. 采用真空系统，船舶上的污水处理单元可以更加灵活地布置，提高了使用的便利性。
三、船舶生活污水真空系统布置设计要素1. 船舶结构和空间布局：船舶结构和空间布局对真空系统的布置起着决定性作用。
在设计中，需要考虑船舶的甲板、舱室以及管道通道的位置和空间大小，合理规划真空系统的布局。
2. 污水产生设备的位置：船舶上的污水产生设备包括厕所、洗手间、浴室等。
在布置设计中，需要根据这些设备的位置和数量，确定真空系统的管道布置和连接方式，保证污水可以被抽取和处理。
3. 真空泵和真空罐的选型及布置：真空泵和真空罐是船舶生活污水真空系统的核心组成部分。
选型时需要考虑船舶的使用需求和空间限制，同时合理布置真空泵和真空罐的位置，以便操作和维护。
4. 控制系统设计：船舶生活污水真空系统需要通过控制系统进行操作和监控。
在设计中，需要考虑船舶的自动化程度和控制要求，确定适合船舶的控制方式和控制点。
四、船舶生活污水真空系统布置设计的优化1. 采用模块化设计：船舶生活污水真空系统可以采用模块化设计，将各模块进行组合，提高系统的灵活性和可维护性。
船用卫生间真空排水系统技术方案船用卫生间真空排水系统特点✧便器冲洗水量小。
每次冲洗水量小于1Ｌ。
在集粪箱同样大容积的情况下，可满足更长的使用时间，从而能有效的减少专用收集粪便船舶的使用次数。
✧管路铺设灵活。
因采用系统内部真空能量作为污水传输的动力，因此管路布臵可横向布臵甚至提升布臵；较高的污水流动速度使真空排水管路比传统的重力排水管的管径要小，节约了安装空间，同时在安装过程中减少了吊装工具的使用，大大的提高了工效，节约了安装成本。
✧卫生，安全。
真空排水系统是一个完全密封的排水系统，无任何污水渗漏、也无任何臭气外溢，具有很好的卫生和安全特性。
船用真空系统运行条件✧环境温度：3～50℃✧正常电源供应：AC380V和AC220V✧冲洗水：压力≥0.25MPa（若船上不能提供该压力的压力水，系统可自配水增压装臵）✧压缩空气：≥0.５MPa 管径：３／８＂（仅系统自配水增压装臵时需要）真空排水系统技术方案１系统工作原理：该真空排水系统是由凸轮泵机组、真空排污管路、真空便器（包括真空座便器和真空蹲便器）、中间收集装臵、真空地漏等设施组成的一个完全密闭的排水系统。
系统是利用系统内外的气压差来实现污水（灰水）的排空和传输的。
系统利用凸轮泵机组的旋转凸轮泵在排污管路中形成一定的真空，在系统内部真空和外界大气压的作用下，真空便器、真空地漏及中间收集装臵内的污水和灰水克服管道阻力流入污水收集箱(或称为集粪箱)内，完成污水（灰水）的真空收集。
２方案说明根据该旅游船项目的卫生间的平面布臵，所设计其真空排水系统布臵见下图：如图所示，四个卫生间连接在一套真空排水系统上，各卫生间的便器通过安装在地板下面的DN65排污支管连接在一起后与排污主管（立管）相连。
排污主管的末端与凸轮泵机组相接。
凸轮泵机组用来在排污支管和排污主管内产生系统所需的真空，并将进入的污水排放到集粪箱中去。
便器内的污水进入排污支管，通过排污主管和凸轮泵机组排放到船底舱设臵的集粪箱中。
大连海事大学毕业论文二零一一年八月“ocean sedna”轮真空厕所系统浅析专业班级：轮机工程2006姓名：指导教师：轮机工程学院内容摘要摘要：与传统重力式厕所相比，真空式厕所系统设计简单，操作可靠，并且外形美观。
真空式厕所系统利用真空将厕所污水通过真空管线抽入污水处理柜，因为利用真空原理，所以每次冲厕所只需要一到一点五升的淡水，这大大减少的淡水资源的浪费。
而且真空厕所系统管线轻巧，不受障碍物影响，这意味着在系统布置中可以节省大量的空间，降低耗材成本，另外，真空厕所装置的使用不受船舶状况影响，即使是在船舶严重横摇的情况下也可照常使用。
关键词：真空系统，省水，省空间，操作可靠。
ABSTRACT: The vacuum flush toilet has been designed to be mechanically simple ,operationally reliable and stylish in appearance .It use differential air pressure to drive waste through the toilet and vacuum piping to the sewage treatment plant .By using only 1 to 1.5 litres of water per flush a dramatic reduction in the amount of wastewater is released. V acuum system piping is smaller and lighter than conventional gravity pipework, and can be run in any convenient orientation and around obstacles. This means lower material cost ,installation labour saving and considerable design flexibility. In addition the performance of a vacuum system is unaffected by ship motion.Keywords: vacuum system, save water , save space , operationally reliable.目录1概述 (8)2．真空厕所系统的工作原理 (8)2.1真空厕所系统的真空度来源 (8)2.2．真空厕所系统的排污阀。
(9)2.3．真空厕所系统的时序控制阀 (9)3真空厕所系统常见故障分析 (12)3.1系统无法建立正常真空度 (12)3.2 SDV无法正常开启和关闭 (13)3.3 时序控制阀的常见问题 (14)4结论 (14)“ocean sedna”轮真空厕所系统浅析1概述真空厕所系统作为一种全新的船用厕所理念出现在船舶的管理范围之内，对于我们这些刚毕业的轮机员来说，这是我们在书本上从来没有接触过的东西，这就要求我们充分利用书本上学过的知识，结合真空厕所的特点，对真空厕所系统做好良好的维护与管理，尤其是对于我们实习生来说，实习结束以后就要面临管理真空厕所的问题，因此，熟悉和了解系统的工作原理以及故障的解决方法，是十分必要的。
与传统的重力式冲水厕所相比，真空厕所系统还是有相当明显的优势的，从最基本的来讲，真空厕所系统每次冲厕所只需要一到一点五升的淡水，远远低于传统的重力式厕所，节省淡水资源的同时还意味着机舱中的生活污水处理柜不必做的很大，给原本结构紧密的机舱省出了不少的空间。
真空厕所系统的管线中拥有很大的真空度，可以产生很大的吸力，使厕所管线不容易发生堵塞，维护起来比较方便等等。
但是正是因为真空系统的介入，所以在管理起来有一定的难度，只要有一部厕所损坏，破坏整个系统的真空度，全船的厕所将无法使用，因此故障的解决刻不容缓。
下面我就对真空厕所的工作原理和常见故障做一下深入的分析。
2．真空厕所系统的工作原理2.1真空厕所系统的真空度来源真空厕所系统的真空度来源主要来自生活污水处理装置，与传统的生活污水处理装置相比，真空厕所系统的生活污水处理装置同样包括曝气柜，沉淀柜和投药处理柜，这里就不多做说明。
不同的是在曝气柜的底部装有一台粉碎式循环泵，使生活污水在曝气柜内打循环，同时在生活污水处理柜上部的循环管线上装有一个引射泵，这个引射泵利用被粉碎后的生活污水作为引流体，来给整个厕所管线抽真空。
在真空管线进入生活污水处理柜的入口处设有一个蝶状的阀片，在阀片的旁边有一块真空压力表和一个压力传感器，用来控制循环泵的启停，当系统中的真空度达到循环泵设定的启动压力值时，循环泵启动，来自引射泵的吸力使蝶阀打开，引射泵给整个系统抽真空，当系统压力达到循环泵的设定停止值时，循环泵停止，来自管线中的吸力使蝶阀关闭，系统维持在稳定的真空状态，直到生活区厕所的使用使系统的真空度升高到循环泵的启动压力值，循环泵自动启动，再次给系统抽真空。
这就是真空厕所系统真空度的来源。
2.2．真空厕所系统的排污阀。
真空厕所系统的真空管线的顶部连接到每个房间的厕所，在厕所的底部有一个Sewage Discharge V alve ，简称SDV，SDV的工作原理如下图示：图1 SDV的工作原理SDV主要分为上下分隔的两部分，上部与厕所底部通过螺纹固定，污水就是从上部进入到真空管线然后被抽到生活污水处理柜的，在上部的真空管线上还有一个止回阀，用来向真空厕所时序控制阀提供真空度。
SDV的下部分主要是一个带有弹簧的密封气室，在气室的底部是一个抽气阀，用来抽走和恢复气室中的空气，气室的中间部分是一个贯穿弹簧，在气室的顶部是一层橡胶膜片，当SDV下部气室的空气被抽走以后，大气压强迫使橡胶膜片下移，SDV打开，真空管路将厕所中的污水抽出。
一担气室中的压力恢复，弹簧将橡胶膜片顶起，橡胶膜片将使真空管线密封。
2.3．真空厕所系统的时序控制阀真空厕所系统的时序控制阀是整个厕所系统的控制核心，也是整个系统中最难管理的部分，下面我就对真空厕所系统的时序控制做着重分析。
具体原理控制图如下：图2 控制原理图这是常态下的真空厕所时序控制阀，包括两个时间控制阀A和B，两个真空破坏阀C 和F，控制阀D，水阀E，两个通大气阀G和H，两个可移动橡胶膜片I 和J.在阀体内部的右端还有一个带有弹簧的给水控制气室。
当按下厕所时序控制阀的冲水按钮以后，系统的状态变为下图所示：由于冲水按钮被按下，按钮上原本通大气的阀被中断，改为与真空管线连接，这样真空管线就可以直接从腔室内抽空气，使得橡胶膜片J和I分别向左右两个方向移动，膜片I的移动使得两个时间控制阀A和B动作，这样控制阀A通大气的线路就被中断，而控制阀B 通真空管线的线路打开，为控制管线抽真空，而膜片J的动作又防止真空管线直接从SDV中抽空气使SDV动作，为下一步的控制做准备。
当冲水按钮被松开以后，系统图的状况又会变成下图所示：当松开冲水按钮以后，按钮上的通大气管路导通，使得膜片J迅速复位，同时带动控制阀D动作，真空管线开始从SDV和给水控制气室抽空气，由于给水控制气室的容积较小，气室内的空气很快被抽走，所以给水控制气室的弹簧先于SDV的弹簧动作，给水管线提前打开，厕所开始冲水。
当真空管线将SDV下部的气室的压力抽到足以使弹簧动作时，SDV 打开，厕所开始排污。
同时由于膜片I与J所在腔室中间单向阀的存在，I膜片所在腔室不允许直接从冲水按钮上的通大气管路抽空气，这时I所在腔室就会通过真空破坏阀C慢慢从大气中抽气，抽气时间的长短可以通过真空破坏阀C的开度来进行调节，直到I膜片完全恢复正常状态，系统图就会变为下图所示：直到I膜片完全恢复以后，时间控制阀A才会导通，这时由于厕所SDV的底部已经被抽成真空状态，当时间控制阀A导通以后SDV会立即从时间控制阀A的通大气接口G抽气，SDV的底部由真空状态重新回到正常气压，此时弹簧将会把SDV气室的橡胶膜片顶起，膜片将厕所密封。
同时由于在给水控制气室的抽气管线上单向阀的存在，给水控制气室也无法从时间控制阀A的通大气接口G抽气，只能从真空破坏阀F慢慢抽气，直到给水控制气室恢复到常态，水阀E断开，厕所停止冲水。
因为水阀E滞后于SDV关闭，所以在整个过程结束以后会有一部分的水留在厕所底部，用来检测SDV橡胶膜片的密封性。
这便是真空厕所的控制原理，从上述控制过程中可以看出，虽然整套控制系统没有什么特别贵重的精密偶件，但是整个控制过程设计非常巧妙，或许这就是这套控制元件价格昂贵的原因，每次四车给公司申请厕所时序控制阀作为备件的时候，公司都会以削减经费为由不给提供，听老鬼说这么一个小小的时序控制阀要三千多人民币，所以这就要求我们作为轮机员在船上有一定的自修能力。
既然已经了解了真空厕所的工作原理，那么维修起来就会比较得心应手，下面我就把这套系统经常出现的故障与解决方法做一下浅要分析。
3真空厕所系统常见故障分析3.1系统无法建立正常真空度这是真空厕所系统比较常见的问题，而且造成这种问题的原因也很多，遇到这样的问题首先要判断是厕所系统无法建立真空还是因为厕所通往生活区的管线漏气。
后者比较容易判断，可以关闭生活区通往污水处理柜的管线，如果真空度慢慢恢复，则说明生活区厕所或者管路漏气，找出漏气的厕所进行修复就可以了。
如果关闭了厕所通生活区的管线系统真空度没有明显变化，那说明是制造真空或者检测真空的环节出了问题，下面我就举一个我们船上发生的这样的一个实例。
曾经在我们船上有一段时间厕所总是来真空度不足的警报，关闭通往生活区的真空管线压力还是建立的很慢，四车决定对制造真空的污水循环泵进行换泵。
将正在运行的污水循环泵停掉，将两个两位三通阀转换到备用泵的位置，启动备用泵以后发现还是老样子。
四车怀疑是用来抽真空的引射泵发生了问题，于是我们又将引射泵整体拆了下来，里面的确很脏，尤其是从生活区抽气和污水的锥形部分，几乎发生堵塞，我们原本以为找到了问题的所在，可是装复以后还是老样子，这就奇怪了，循环管线中也有流体流过，可以感觉到流体流过带来温度变化，可是为什么真空度还是建立不起来啊，而且通往生活区的管线都已经关闭，问题应该还出在真空制造源这一块。
我们假设了所有的可能并且做了检查，都没有问题。
最后三车问是不是可能因为压力表坏了？我们才想到去拆压力表，拆下来才发现通往压力表、传感器的真空管线被污水给堵住了，就是说其实真空源一直再给系统抽真空，而且系统的真空已经到了很大的真空度，只是输出信号出现了问题，这其实是很危险的，因为整个真空系统的管线都是塑料的材质，真空度太高会对管线造成一定的损坏。
