真空排水系统原理图
真空排水系统是一种利用负压原理进行排水的系统。
它由真空产生装置、真空管路、真空接口、真空容器、排水设备和控制系统组成。
真空产生装置通过电动泵或压缩机等产生负压，将系统内的压力降低到一定的负值。
真空管路起到传递负压到排水点的作用，通常采用耐压、耐真空的材质制成。
真空接口连接真空管路和真空容器，起到中断真空管路和容器内部空气交换的作用。
真空容器一般设在地下或建筑物底部，用于收集和存储污水。
排水设备通过与真空容器相连接，将污水通过真空管路和真空接口输送到真空容器中。
排水设备可以是马桶、洗手盆、浴缸等，通过对设备内部施加负压，将污水引入真空管路。
控制系统用于监控和控制真空排水系统的运行。
它可以根据排水需求调节真空产生装置的工作，维持系统内的负压，以确保排水的顺畅进行。
真空排水系统的优点是可以有效地排水，减小管道截面，降低建筑物高度，节省空间。
同时，由于采用负压原理，系统内部污水不会泄漏出来，保证了环境的卫生和健康。
虽然真空排水系统具有许多优点，但也存在一些问题，例如对真空产生装置的要求较高，对管路的维护和清洁需要注意等。
因此，在设计和使用真空排水系统时，需要综合考虑各方面因素，确保系统的稳定性和可靠性。

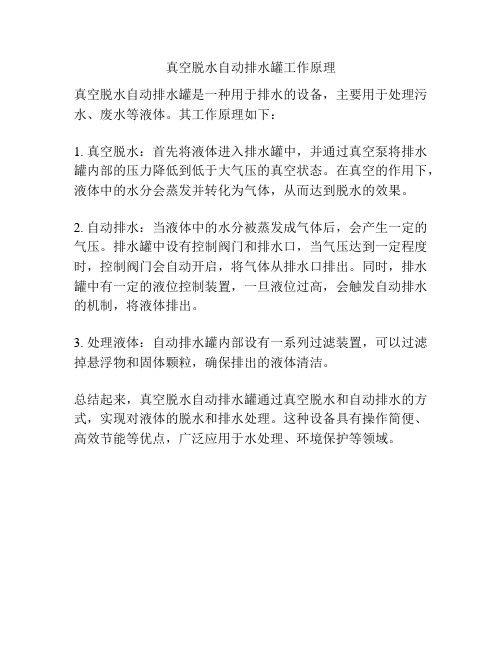

真空脱水自动排水罐工作原理
真空脱水自动排水罐是一种用于排水的设备，主要用于处理污水、废水等液体。
其工作原理如下：
1. 真空脱水：首先将液体进入排水罐中，并通过真空泵将排水罐内部的压力降低到低于大气压的真空状态。
在真空的作用下，液体中的水分会蒸发并转化为气体，从而达到脱水的效果。
2. 自动排水：当液体中的水分被蒸发成气体后，会产生一定的气压。
排水罐中设有控制阀门和排水口，当气压达到一定程度时，控制阀门会自动开启，将气体从排水口排出。
同时，排水罐中有一定的液位控制装置，一旦液位过高，会触发自动排水的机制，将液体排出。
3. 处理液体：自动排水罐内部设有一系列过滤装置，可以过滤掉悬浮物和固体颗粒，确保排出的液体清洁。
总结起来，真空脱水自动排水罐通过真空脱水和自动排水的方式，实现对液体的脱水和排水处理。
这种设备具有操作简便、高效节能等优点，广泛应用于水处理、环境保护等领域。
当前我国室内真空排水系统设计流量计算方法对比分析室内真空排水系统是一种新型的排水系统，它采用低真空负压的原理进行排水，具有节水、节能的特点，被广泛应用于建筑物的排水系统中。
室内真空排水系统设计流量的计算方法对于系统的正常运行至关重要，以下是当前我国室内真空排水系统设计流量计算方法的比较分析。
一、理论计算方法理论计算方法是通过建立排水系统的数学模型，基于一定的假设条件和流体力学原理，计算系统中各个节点的流量。
这种方法计算结果较为准确，适用于排水系统较为复杂的情况，但需要较为复杂的计算过程，并且对系统参数的选择较为敏感。
二、经验计算方法经验计算方法是基于已有工程经验和实际运行数据进行计算，通过查阅文献和现有工程案例，结合实际工程特点，选择适当的参数和系数进行计算。
这种方法计算过程相对简单，但计算结果的准确性相对较低，受到实际工程条件的影响较大。
三、工程测量方法工程测量方法是通过在实际工程中进行流量测量，直接获取排水系统的设计流量。
这种方法计算准确度高，但需要在工程施工过程中进行实际测量，对工程进度和施工成本有一定的影响。
四、综合计算方法综合计算方法是将理论计算方法和经验计算方法相结合，通过权衡两种计算方法的优缺点，寻找适当的计算模型和参数选择方法。
这种方法在计算过程中可以充分考虑实际工程条件和经验数据，计算结果相对准确。
综上所述，当前我国室内真空排水系统设计流量的计算方法主要有理论计算方法、经验计算方法、工程测量方法和综合计算方法。
这些方法各有优缺点，可以根据具体工程情况选择适当的方法进行计算。
在实际工程中，一般采用综合计算方法，通过理论计算和经验计算相结合，充分考虑实际工程条件，以达到较为准确的设计流量计算结果。
真空排水系统在农村生活污水治理中的适用性研究摘要：真空排水系统作为一种新型排水技术，可作为重力流排水系统的一个重要补充。
着重对真空排水系统的原理和组成进行论述，并对真空排水系统在农村生活污水收集中的适用性进行分析，希望为今后农村生活污水收集模式的比选提供借鉴。
关键词：真空排水系统；农村生活污水；污水收集近年来，随着农村经济的日益发展，农村生活污水肆意乱排、没有得到有效治理带来的诸多环境问题很快暴露出来，实施农村生活污水治理，已成为人民群众的迫切愿望，是保护环境、促进经济社会可持续发展的重要举措。
目前，农村生活污水的收集模式多采用传统重力流排水系统，但由于部分村庄较为分散、地形地势起伏较大、街道狭窄、地质条件不佳等原因造成传统重力流排水管道施工难度较大且建设及运维费用较高，真空排水系统作为一种新型技术，突破了传统重力流管道需设置坡度的局限性，使管道的敷设具有极大的灵活性，可作为常规重力流排水系统的一个重要补充。
1、国内外应用现状十九世纪，荷兰工程师Charles T. Liernur首先提出并建立了世界上第一套真空排污系统，二十世纪六十年代以后，该技术逐渐在欧美等发达国家有了规模化的应用，二十世纪九十年代至今，该技术不断的进行完善与优化[1]，目前该技术已有数百年历史，在欧美、日本、澳大利亚等国家和地区已经得到了广泛的应用，广泛应用于室外小区、湖区、建筑区等污水的收集，系统具备可靠、可控、经济可行与环境友好的特征。
2003年，英格兰基于Gorefield农村地区地形复杂、管道过河多等特点，建设了真空污水收集系统，共建设了2座真空收集站，并配置了阀门监控控制系统，以便对每个真空阀进行监控，快速找出故障问题所在。
国内自二十世纪九十年代开始进行研究，目前已形成了一批具有核心技术设备的企业。
近年来，真空排水系统逐渐在我国农村生活污水治理工程中得到了广泛应用，并取得了良好的效果，安徽、浙江、江苏、天津、北京、河北、黑龙江等省市应用比较多，以应用于传统古村落、地势复杂村庄、旅游区、河道截污、老城改造、水源保护区等为主，目前已建设案例有天津市宁河区东棘坨镇前大安村真空负压收集项目、广东佛山顺德新松涌沿河污水收集项目、祖源村传统古村落污水收集、瑶干村美丽乡村污水收集、休宁万安镇旅游古镇、屯溪新谭老城改造项目、黄山徽州区潜口镇潜口村文化古镇、黄山休宁县蓝田镇视潭村、陵水黎安镇镇区及四个村庄（岭仔村、走客村、后岭村、演村）污水收集工程等。
摘要］本文介绍了德国***公司研制的真空排水系统的历史及基本原理，并且和传统的重力排水系统作以比较，并以上海南站及F1赛场为实例列举了真空排水的诸多特点，阐述了其发展方向。
［关键词］真空排水提升密闭重力沼坡进入21世纪以来，全球经济飞速发展，人们在生活水平大跨步提高的同时，对绿色环保提出了更高的要求，建设一个环保舒适的居住及工作环境成为城市发展的重点。
科技正是通过需求而推动，真空排水系统正是在这种背景下，具有环保、节水、低成本等诸多优点，摆脱了建筑史上排水重力坡度的局限性，使得在施工过程中管道的铺设更具灵活性，深受个性化设计的青睐。
1860年荷兰工程师Liemur提出了真空排污系统，1950年瑞典工程师Liljendahl发明了系统中所使用的真空连接阀门装置，1980年德国***公司为医院放射科提供专门减少衰变处理量，在室内安装真空座便器，大大起到80%节水的效果。
1987年***公司又首次将此设计运用到住房外部的排水管而无须改变原先内部房屋的重力排水结构，使得这一利用空气作为传输介质的理念能将室内外排水设计完美而经济地得到结合。
使用真空的原理是一种依靠气压差产生挟裹污水的高速气流，并把污水从器具中取走的排水系统，其具备的优势在于：1.可以简单地解决排水沼坡，使污水可以任意地提升；2.管道管径小，埋深浅，施工更为方便快捷；3.没有外溢，不会污染地下水，环保程度高；4.整体密闭性强，没有气味，清洁度高；5.系统安全自检性强。
我们的系统主要分为室内和室外两个系统：一、室内系统由真空泵站（真空泵、污水泵及真空罐）、真空座便器、控制装置（管道及真空控制阀）组成。
室内系统的工作原理是当污水达到一定水量时，真空控制阀会自动开启。
真空泵站中的真空泵使管道内维持着0.6bar的负压，污水将以4m/s的速度通过真空管道进入真空泵站中的真空罐。
真空排水避免了传统的重力向下的排水局限性，所以管道布置具有任意性。
我们可以看到地下室的洗脸盆及洗衣机的污水通过管道被提升再进入真空罐。
浅析真空排污系统摘要：真空排水系统是一种新型的排水系统，与传统重力排水系统相比具有环保、节水、节电等优点；该文介绍了真空排水系统的原理、组成及特点，并列举了真空排水系统在国内的一些应用实例，对真空排水系统在国内的应用前景进行了预测。
关键词：真空排水系统排水管网节能abstract: the vacuum drainage system is a new type of drainage system, and the traditional gravity drainage system compared with environmental protection, water conservation and power saving advantages; this paper introduces the principle of vacuum drainage system, composition and characteristics, and lists the vacuum drainage system in domestic some application examples, the vacuum drainage system of in the domestic application prospect was predicted. keywords: vacuum drainage system drainage pipelines energy saving长期以来，排污管道系统大都采用重力排污系统。
然而，重力排污系统存在众多弊端：易受地形限制。
不能灵活与其他专业管线进行整体协调需较大的坡度和埋深，需设置大量污水检查井。
提升泵站或倒虹吸管等附属构筑物，致使施工难度、建设和维护成本大幅增加。
且2003年香港陶大花园爆发大规模“非典”，卫生防疫部门事后证实，其中一个重要原因是：卫生间地漏水封干涸致使含有病菌的气溶胶通过下水道及通气管道传播。
无底阀保真空排水装置原理解释说明以及概述1. 引言1.1 概述无底阀保真空排水装置是一种用于处理真空系统中产生的液体或固体废物的装置。
它采用了无底阀和真空排水技术，能够有效地保持真空度并实现排水功能。
在许多工业领域和实验室中，保持系统内真空度是非常重要的，因为任何泄漏或堵塞都可能导致系统失效或产生不良后果。
因此，无底阀保真空排水装置应运而生，并被广泛应用于各个领域。
1.2 文章结构本文将首先介绍无底阀和真空排水装置的基本原理。
接着，将详细解释这些原理在无底阀保真空排水装置中的应用方式以及其所具备的优势。
最后，将对该装置进行概述和总结。
1.3 目的本文旨在通过深入解析无底阀保真空排水装置的原理、功能和应用场景来增加人们对其知识的了解。
同时，通过展示该装置提供的优势和未来发展前景，鼓励读者更好地掌握并应用该技术，在相关领域取得更好的成果。
2. 无底阀保真空排水装置原理2.1 无底阀基本原理无底阀是一种可以防止倒流的装置，通常用于管道系统中。
它由一个可移动的活塞和一个弹簧组成。
当液体或气体正常流动时，活塞会被压力推开，使得流体能够顺畅通过。
但当流动方向发生改变并出现倒流时，弹簧会使活塞迅速封闭，从而防止倒流的发生。
2.2 真空排水装置工作原理真空排水装置是一种用于排除管道系统中的空气或其他杂质的装置。
在正常工作情况下，管道系统中产生的污水或废水将通过无底阀和其他过滤设备进入真空排水装置。
当污水或废水进入真空排水装置后，恶臭气体和杂质会通过过滤器被捕获，并通过气密性较好的管道被送往集中处理区域。
同时，在真空源带来的负压作用下，管道系统中产生了一定程度的真空。
2.3 无底阀保真空排水装置的优势无底阀保真空排水装置具有以下几个优势：1. 防止倒流: 无底阀作为一种可以有效防止倒流的设备，能够确保管道系统中一旦出现问题或停电等状况时，不会导致污水或废水逆流。
2. 保持真空状态: 通过真空源提供的负压作用，无底阀保真空排水装置能够维持管道系统中的真空状态。
技术经验煤矿主排水系统真空引水装置的设计与应用大隆矿舒适王忠民许志伟机电处王文岩摘要介绍了真空引水装置在大隆矿主排水系统中的应用。
关键词排水系统离心水泵引水装置1引言大隆矿有2套主排水系统，采用分阶段排水方式，分别布置在_、二水平中央水泵房。
近年来，随着采深的增加，矿井涌水量也随之增大，特别是受到E1207工作面水害的影响，导致2套主排水系统始终处于满负荷运转状态。
为了有效防治水害对煤矿安全生产的威胁，对主排水系统进行临时性增容改造，增设2台与原系统同型号的主排水泵，并在井筒内新铺一趟八寸排水管路,以缓解矿井排水压力。
鉴于新增加水泵安装受到现场空间环境的限制,无法布置在水泵房内,只能选择安设在中央水泵房东侧的巷道内，而该处巷道底板标高低于泵房标高1.4m,导致水泵安装高度低于原系统,吸水管路需克服1.4m高差才能进入中央水泵房吸水小井内，采用传统有底阀负压排水方式不能保证水泵正常工作。
为解决上述问题，特别设计增加了2套与离心式水泵配套使用的真空引水装置，实施后取得了良好的效果。
2真空引水装置的构造真空引水装置主要由罐体、进水管、出水管、灌水阀和排气阀等构成（附图），整个罐体在工作过程中呈负压，按照压力容器进行设计制造。
罐顶为半球形突起，罐内中部装置一段吸上管，其管口低于罐身高度,罐身下部出口与水泵吸水管连接，可使水泵由底阀式灌水变为自吸式抽水，简单实用，安全可靠。
附图引水罐结构图3引水工艺流程及工作原理离心泵起动前,先打开灌水管阀门，向引水罐内灌水，同时打开排气管阀门以及水泵泵体上的排气阀。
水位上升至进水管顶部溢流回落到吸水井内，此时可观察到池内水花翻动，说明已经完成灌水作业,关闭灌水管和排气管阀门，准备启泵。
泵启动后会将引水罐内部分液体排出,引水罐液位下降,由于罐体・29・为密封容器,下降后罐体内空气容积变大，根据波义耳定律可知，一定质量的气体,在温度不变和空间密闭情况下,气体随着容积的不断变大压力不断降低,会造成引水罐内顶部真空,形成一定的真空度,大气压便不断把吸水小井内的水压进引水罐内形成循环，始终保持罐内液位高于泵吸入口液位，此时引水罐的出水管不断在排水,进水管不断在进水，最终达到平衡，并形成一个稳定的液面，实瞅泵连续运行。
