下载文档原格式
常用建筑材料质量检验取样办法建筑材料的质量检验是保证建筑工程质量的重要环节之一、在建筑材料的质量检验中，取样是确保检验结果准确可靠的关键步骤。
下面将介绍常用的建筑材料质量检验取样办法。
1.水泥取样：（1）水泥罐取样法：在生产环节中，从运输装置中取样，保证样品为均匀混合物。
（2）工地取样法：在工地现场取样，将水泥罐的样品倒入集装箱中，再经过充分拌和、分装和封存。
2.沥青取样：（1）缸装沥青取样：从沥青布满脂肪油整体背面取样。
（2）厂家取样：从生产厂家的管道中取样。
3.混凝土取样：（1）静态搅拌法取样：在混凝土运输车停止搅拌时，迅速取样，并通过标准试验方法测定混凝土强度等相关性质。
（2）平板摊铺法取样：在混凝土铺设厚度较薄的情况下，可用平板按规定速度顺着路面摊铺方向进行取样。
（3）研磨取样法：在混凝土铺设较厚的情况下，可用机械研磨装置对路面进行研磨，然后通过设备搜集取样。
4.钢筋取样：（1）厂家取样：对于批量进货的钢筋，可按每批进货数量取样，将一小部分样品用于质量检验和试验，参照GB/T228.1标准进行试验。
（2）工地取样：按照建设单位的要求和钢筋应用情况，选取适当的位置和数量进行取样。
5.砂石取样：（1）拌和车取样：在拌和车卸料过程中班机搜集取样。
（2）载频取样法：通过将自动取样器与传送带相连接，可以在不影响生产过程的情况下进行取样。
6.墙材取样：（1）全墙板取样：对于生产出的全墙板，将其所在位置的整个墙板取样，保证样品代表性。
（2）现场取样：对于工地现场安装的墙材，可从墙体的不同位置进行取样，保证样品代表性。
7.玻璃取样：（1）厂家取样：在玻璃厂家生产过程中，从生产线上取样。
（2）现场取样：在玻璃安装前或安装过程中，可从玻璃板的边缘或角落取样，保证样品合格。
以上为常用的建筑材料质量检验取样办法。
在实际操作中，应根据不同材料的特点和质量检验要求，选择合适的取样方法，并严格按照相关标准进行操作，保证取样过程的准确性和可靠性。
建筑材料取样送检标准完整版.doc建筑材料取样送检标准完整版1. 引言本标准适用于建筑施工过程中对于各类建筑材料的取样及送检工作，旨在确保建筑材料的质量和安全性，保障工程质量。
2. 术语和定义2.1 建筑材料：指用于建筑工程中的各种材料，包括但不限于水泥、钢筋、砖块、沙子等。
2.2 取样：指从建筑材料中抽取代表性样品的过程。
2.3 送检：指将取样的建筑材料送往专门的实验室或机构进行检测、分析的过程。
3. 取样方法3.1 水泥3.1.1 从水泥袋中取两份样品，分别装入干燥无尘的容器中。
3.1.2 每份样品重量应在200g左右。
3.1.3 具体取样点应该避免阳光直射和湿度较高的环境。
3.2 钢筋3.2.1 从工地现场随机选择一段钢筋作为取样对象，长度应在1米以上。
3.2.2 使用切割工具进行切割，确保切面整齐平直。
3.2.3 将切割得到的钢筋样品清洗干净，并标明取样位置。
4. 送检要求4.1 取样后应立即送往指定的实验室或机构进行检测。
4.2 送检前应填写好相应的送检单，并附上取样时的相关信息。
4.3 送检过程中应保证样品的完整性和安全性，防止污染或损坏。
5. 结论本标准将有助于明确建筑材料取样及送检的具体要求，提高建筑材料质量的监控和控制水平，促进工程施工品质的提升和保障。
附件：建筑材料取样送检单法律名词及注释：1. 建筑施工：指建筑工程的实施过程，包括工程筹备、设计、施工、验收等各个环节。
2. 工程质量：指建筑工程的质量标准，包括结构安全性、使用寿命、外观质量等方面。
3. 检测、分析：指通过实验室或机构对于建筑材料进行性能测试、物理化学分析等手段，以评估其质量和安全性。
建筑材料取样送检标准完整版1. 引言本标准旨在规范建筑施工过程中对于各类建筑材料的取样及送检工作，以确保建筑材料的质量和安全性，保障工程质量。
2. 术语和定义2.1 建筑材料：指用于建筑工程中的各种材料，包括但不限于水泥、钢筋、砖块、沙子等。
常规建筑材料检测标准及取样方法一、水泥水泥是建筑工程中最常用的胶凝材料之一。
其检测项目主要包括强度、凝结时间、安定性等。
1、检测标准（1）强度：根据《通用硅酸盐水泥》（GB 175-2007），不同品种和强度等级的水泥，其抗压强度和抗折强度应符合相应的标准要求。
（2）凝结时间：初凝时间不得早于 45 分钟，终凝时间硅酸盐水泥不得迟于 65 小时，其他品种水泥不得迟于 10 小时。
（3）安定性：用沸煮法检验必须合格。
2、取样方法（1）散装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥，以一次进厂（场）的同一出厂编号的水泥为一批，且总重量不超过 500 吨，随机从不少于 3 个罐车中抽取等量水泥，经混拌均匀后称取不少于 12 千克。
（2）袋装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥，以一次进厂（场）的同一出厂编号的水泥为一批，且总重量不超过 200 吨，随机从不少于 20 袋中各取等量水泥，经混拌均匀后称取不少于 12 千克。
二、钢材钢材在建筑结构中起着重要的支撑作用，其质量检测不容忽视。
常见的检测项目有拉伸试验、弯曲试验等。
1、检测标准（1）拉伸试验：包括屈服强度、抗拉强度和伸长率等指标，应符合相应的钢材标准。
（2）弯曲试验：根据钢材的品种和规格，规定了不同的弯曲角度和弯心直径，试验后钢材不应出现裂纹或断裂。
2、取样方法（1）热轧带肋钢筋、热轧光圆钢筋：每批由同一牌号、同一炉罐号、同一规格的钢筋组成，重量不大于 60 吨。
每批取拉伸试件 2 个、弯曲试件 2 个。
在任选的两根钢筋上切取。
（2）冷轧带肋钢筋：每批由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成，每批不大于 60 吨。
每盘取拉伸试件 1 个、弯曲试件 2 个。
在每（任）盘中的任意一端截去 500mm 后切取。
三、砂、石砂、石是混凝土的主要骨料，其质量对混凝土的性能有很大影响。
1、检测标准（1）砂：主要检测颗粒级配、含泥量、泥块含量、表观密度、堆积密度等。
（建筑材料）常⽤建筑材料质量检验取样⽅法常⽤建筑材料质量检验取样⽅法第⼀节⽔泥取样⽅法⼀、主要⽔泥品种、标号、代号1、硅酸盐⽔泥分：42.5、42.5R、52.52.5R、62.5、62.5R、72.5R七个标号，分两种类型，不掺混合材料的称Ⅰ型硅酸盐⽔泥，代号P·Ⅰ，掺混合材料的称Ⅱ型硅酸盐⽔泥，代号P·Ⅱ。
2、普通硅酸盐⽔泥分：32.5、32.5R、42.5、42..5R、52.5、52.5R、62.5R七个标号，代号P·0。
3、矿渣、⽕⼭灰、粉煤灰硅酸盐⽔泥分为：275、325、425、425R、525、525R、625R七个标号，代号分别为P·S、P·P、P·F。
⼆、引⽤标准1、GB12573-90《⽔泥取样⽅法》2、GB175-99《硅酸盐⽔泥、普通硅酸盐⽔泥》3、GB1344-99《矿渣、⽕⼭灰、粉煤灰硅酸盐⽔泥。
三、标志⽔泥袋上应清楚标明：⼯⼚名称、⽣产许可编号、品种名称、代号、标号、包装年⽉⽇和编号，包装袋两侧应印有⽔泥名称和标号，硅酸盐⽔泥和普通⽔泥的印刷采⽤红⾊，矿渣⽔泥采⽤绿⾊，⽕⼭灰和粉煤灰采⽤⿊⾊。
（注：⽔泥取样⽅法）1、安定性——⽤雷夹法或沸煮法必须检测合格；2、废品——凡MgO、SO3，初凝时间、安定性中任⼀项不符要求；3、不合格——凡细度、终凝、不溶物、烧失量、强度任⼀项；⽔泥包装中⽔泥品种、标号、⼯⼚名称、出⼚编号不全也属于不合格产品。
四、验收批以同⼀⽣产的同⼀出⼚编号⽔泥为⼀个取样单位（即验收批）五、取样⽅法和取样数量⽔泥试验必须在同⼀编号⽔泥的不同部位处等量采集，取样点在20点以上。
取得的⽔泥样品经充分混匀后，采⽤防潮容器包装，重量不少于12㎏。
六、⼀般试验项⽬安定性、强度、标准稠度⽤⽔量。
七、填写取样单内容包括：委托单位、⼯程名称、建设单位、样品名称、取样时间、代表数量、品种标号、出⼚编号或出⼚⽇期或进场⽇期、要求检测项⽬、取样⼈、见证⼈、见证号等。
常用建筑材料、建筑结构质量检测取样、抽检方法（摘自《建设工程质量检验见证取样员手册》（第二版））上海市万国建设工程咨询顾问中心监理部二00三年九月目录第一篇：常用建筑材料的质量检验取样方法第一章：混凝土取样方法 1第二章：建筑砂浆取样方法 3 第三章：水泥取样方法 4 第四章：骨料取样方法 4 第五章：钢材机械性能检测取样方法 6 第六章、钢材化学分析检测 9 第七章：墙体材料取样方法 9 第八章：基础回填材料取样方法 10 第九章：防水材料取样方法 12 第十章、建筑幕墙检测 14 第十一章：建筑门窗检测 16 第十二章：室内环境污染检测 16第二篇：建设工程结构质量检测第一章：工程桩检测 19 第二章：结构混凝土检测 22 第三章：预制构件检验 23 第四章：钢结构无损检测 24第一篇：常用建筑材料的质量检验取样方法第一章：混凝土取样方法一、现场搅拌混凝土取样：1、用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。
2、每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次。
3、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。
4、当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次。
5、每一楼层、同一配合比的混凝土，取样不得少于一次。
6、每次取样应至少留臵一组(一组为3个立方体试件)标准养护试件，同条件养护试件的留臵组数，应根据实际需要确定，并符合下列要求：(1)、同条件养护试件所对应的结构构件或结构部位，应由监理(建设)、施工等各方共同选定；(2)、对混凝土结构工程中的各混凝土强度等级，均应留臵同条件养护试件；(3)、同一强度等级的同条件养护试件，其留臵数量应根据混凝土工程量和重要性确定，不宜多于10组，且不应少于3组；(4)、同条件养护试件拆模后，应放臵在靠近相应结构构件或结构部位的适当位臵，并应采取同样的养护方法。

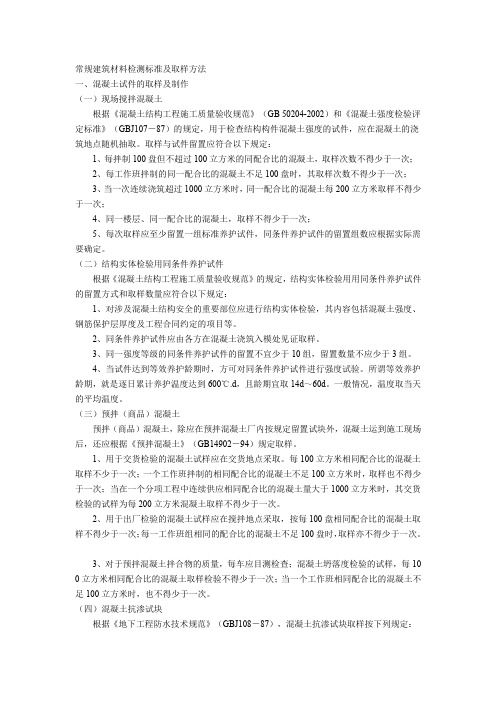

常规建筑材料检测标准及取样方法一、混凝土试件的取样及制作（一）现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合以下规定：1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次；3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；4、同一楼层、同一配合比的混凝土，取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
（二）结构实体检验用同条件养护试件根据《混凝土结构工程施工质量验收规范》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。
2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。
4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。
所谓等效养护龄期，就是逐日累计养护温度达到600℃.d，且龄期宜取14d～60d。
一般情况，温度取当天的平均温度。
（三）预拌（商品）混凝土预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GB14902－94）规定取样。
1、用于交货检验的混凝土试样应在交货地点采取。
每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。
常用建筑材料取样方法及频率常用建筑材料取样方法及频率篇一：常用建筑材料取样方法及频率常用建筑材料、建筑构配件质量检测取样建筑材料见证取样方法目录第一章建设部关于房屋建筑工程和市政基础设施工程实行见证取样和送检的规定第二章工程质量检测见证取样基础知识第三章常用建筑材料质量检测取样方法第一节：混凝土取样方法第二节：建筑砂浆取样方法第三节：水泥取样方法第四节：建筑用砂、石取样方法第五节：钢筋机械性能检测取样方法第六节：墙体材料取样方法第七节：建筑石灰取样方法第八节：粉煤灰取样方法第九节：混凝土外加剂取样方法第十节：埋地排水管取样方法第十一节：井盖、井箅取样方法第十二节：路面砖、路缘石取样方法第十三节：土工合成材料第十四节：沥青及沥青混合料取样方法第十五节：土工及无机结合料试验取样方法第十六节：混凝土、砂浆配合比检测第十七节：工程结构混凝土质量检测(回弹法、钻芯法)第一章建设部文件房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建【2000】211号第一条：为规范房屋建筑工程和市政基础设施工程中涉及结构安全的试块、试件和材料的见证取样和送检工作，保证工程质量，根据《建设工程质量管理条例》，制定本规定。
第二条;凡从事房屋建筑工程和市政基础设施工程的新建、扩建、改建等有关活动，应当遵守本规定。
第三条:本规定所称见证取样和送检是指在建设单位或工程监理单位人员的见证下，由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，并送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位(以下简称“检测单位”)进行检测。
第四条:国务院建设行政主管部门对全国房屋建筑工程和市政基础设施工程的见证取样和送检工作统一监督管理。
县级以上地方人民政府建设行政主管部门对本行政区域内的房屋建筑工程和市政基础设施工程的见证取样和送检工作实施监督管理。
第五条:涉及结构安全和试块、试件和材料见证取样和送检的比例不得低于有关技术标准中规定应取样数量的30%。
常用建筑材料质量检验取样方法建筑行业是一个严谨而精密的领域，而建筑材料的品质和质量检验是其中至关重要的环节，其结果将直接关系到建筑物的结构性能和使用寿命。
因此，对于建筑材料的取样和质量检验的精益求精具有非常重要的意义。
在本文中，我们将介绍常见建筑材料的取样方法和质量检验标准。
1. 水泥水泥是建筑材料中最为基础的一种。
其取样方法和质量检验标准如下：1.1 取样方法将若干袋水泥中的每袋标识清楚，摆放在一处，将工具清洁干净，并用干净的布擦拭干燥。
将木板、苫布等铺置于洁净的地面，然后将这些袋水泥倒在准备好的干净的木板或苫布上。
对于5袋以下的水泥，应每袋取样1次；对于5袋以上时，每袋应取样2次。
取样时，要从每袋中心取样，每次取样必须保持一致。
将取样的水泥使用标有代表取样日期、取样人、水泥品种及批号等的袋进行标记。
1.2 质量检验标准水泥的质量检验标准一般指东方泌的检测数据。
主要包括其外观、稠度、净含量、初凝时间和终凝时间、硫酸盐含量、碱含量等指标。
其中，初凝时间和终凝时间是水泥基本的技术指标。
根据不同工程的需要，初凝时间和终凝时间的要求各不相同。
2. 砂浆砂浆是建筑中常用的材料之一。
在进行质量检验时，需要确保砂、水、水泥的质量符合要求。
2.1 取样方法将准备好的砂浆，倒在铺有苫布的砖墙上。
对取样位置和数量应做好记录。
然后在相应的位置，将压克力取样筒按照标准规范，依次倒入砂浆中。
2.2 质量检验标准在砂浆质量检验时，主要关注的内容是砂浆中水泥的含量与其起泡性。
目前，一些常用的质量检验标准包括GB/T13663-92 建筑砂、石料和砂浆中气泡测试方法等。
3. 钢筋钢筋是建筑中极为重要的建筑材料之一。
在进行质量检验时，需要对其强度和屈服强度进行检测，以确保材料的质量满足设计要求。
3.1 取样方法将钢筋取样钳固定在钢筋上，根据实际要求切割取样，确保取样的尺寸符合标准。
对于被切开的钢筋，需要用相应的方法去除其表面的氧化物和锈蚀层，以保证实际强度的准确测量。
常用建筑材料质量检验取样办法(doc 24页)常用建筑材料质量检验取样方法第一节水泥取样方法一、主要水泥品种、标号、代号1、硅酸盐水泥分：42.5、42.5R、52.52.5R、62.5、62.5R、72.5R七个标号，分两种类型，不掺混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ，掺混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。
2、普通硅酸盐水泥分：32.5、32.5R、42.5、42..5R、52.5、52.5R、62.5R七个标号，代号P·0。
3、矿渣、火山灰、粉煤灰硅酸盐水泥分为：275、325、425、425R、525、525R、625R七个标号，代号分别为P·S、P·P、P·F。
二、引用标准1、GB12573-90《水泥取样方法》2、GB175-99《硅酸盐水泥、普通硅酸盐水泥》3、GB1344-99《矿渣、火山灰、粉煤灰硅酸盐水泥。
三、标志水泥袋上应清楚标明：工厂名称、生产许可编号、品种名称、代号、标号、包装年月日和编号，包装袋两侧应印有水泥名称和标号，硅酸盐水泥和普通水泥的印刷采用红色，矿渣水泥采用绿色，火山灰和粉煤灰采用黑色。
（注：水泥取样方法）1、安定性——用雷夹法或沸煮法必须检测合格；2、废品——凡MgO、SO3，初凝时间、安定性中任一项不符要求；第二节建筑用石取样方法一、适用范围一般工业与民用建筑和构筑物施工现场中普遍混凝土用最大粒经不大于80㎜的碎石或卵石的取样。
JGJ53-92《普通混凝土用碎石或卵石质量标准及检验方法》GB/T14685-2001《建筑用卵石、碎石质量标准及检验方法》二、验收批用大型工具（如火车、货船或汽车）运输至现场的，以400ｍ3或600ｔ为一验收批；用小型工具（如马车等）运输的，以200ｍ3或300ｔ为一验收批。
不足上述数量者以一验收批论。
三、一般试验项目筛分析、表观密度、含泥量、泥块含量、针片状含量、堆积密度。
四、每组样品取样数量不少于60㎏。
五、取样方法从料堆上取样时，取样部位应均匀分布，在料堆的顶部、中部和底部选取均匀分布的五个不同部位，取样前先将取样部位表面铲除，然后由各部位抽大致相等的石子15份，混合均匀，组成一样样品。
六、填写取样单取样单填写内容应包括：委托单位、工程名称、工程单位、建设单位、样品名称、取样时间、代表数量、产地、要求检测项目、取样人、见证人、见证号等。
第三节建筑用砂取样方法一、适用范围一般工业与民用建筑和构筑物施工现场中普通混凝土用砂的取样。
二、引用标准JGJ52-92《普通混凝土用砂质量标准及检验方法》GB/T14684-2001《建筑用砂》三、验收批用大型工具（如火车、货船或汽车）运输至现场的，以400ｍ3或600ｔ为一验收批；用小型工具（如马车等）运输的，以200ｍ3或300ｔ为一验收批。
不足上述数量者以一验收批论。
四、一般试验项目筛分析、含泥量、泥块含量、表观密度、堆积密度。
五、每组样品取样数量不少于10㎏。
六、取样方法从料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后有各部位抽取大致相等的砂共8份，混合均匀，组成一组样品。
七、填写取样单取样单填写内容应包括：委托单位、工程名称、工程单位、建设单位、样品名称、取样时间、代表数量、产地、要求检测项目、取样人、见证人、见证号等。
第四节混凝土试件取样及制作方法一、适用范围一般工业与民用建筑和构筑物中所用混凝土试件的取样及制作。
二、引用标准GBJ81-85《普通混凝土力学性能试验方法》GBJ107-87《混凝土强度检测评定标准》GB50204-92《混凝土结构工程施工及验收规范》GBJ108-87《地下工程防水技术规范》GB14902-94《预制混凝土》三、混凝土试件的取样（一）、现场搅拌混凝土混凝土试件应在混凝土浇筑地点随机抽取，取样频率符合下列规定：1、每拌制100盘，且不超过100ｍ3的同配合的混凝土，取样次数不得少于1次。
2、每一工作台班拌制的同配合比的混凝土不足100盘时，其取样次数仍不得少于1次。
3、对现浇混凝土结构，其试件的留置尚应符合以下要求：Ⅰ、每一现浇楼层同配合比的混凝土，其取样不得少于1次；Ⅱ、同一单位工程每一验收项目中同配合比的混凝土，其取样不得少于1次；4、每次取样应至少留置一组标准试件（即在标准养护条件下的试件）；至于现场同条件养护试件的留置组数，可根据实际需要确定。
（二）、预拌（商品）混凝土预拌（商品）混凝土强度检验的取样频率和组批条件应遵照下列规定执行：1、用于交货检验的混凝土试件应在交货地点采取，按每100ｍ3相同配合比的混凝土，取样不得少于一次；一个工作班拌制的相同配合比的混凝土不足100ｍ3时，取样也不得少于一次；当在一个分项工程中连续供应相同配合的混凝土量大于1000ｍ3时，其交货检验的试样，每200ｍ3混凝土取样不得少于一次。
2、用语出厂检验的混凝土试件应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班相同配合比的混凝土不足100盘时，取样亦不得少于一次。
3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土塔落度检验的试件，每100ｍ3相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合的混凝土不足100ｍ3时，也不得少于一次。
（三）、抗渗混凝土混凝土抗渗试块留置按下列规定：1、连续浇筑混凝土量500ｍ3以下时，应留置两组（12块）混凝土抗渗试块。
2、每增加250-500ｍ3混凝土，应增加留置两组（12块）。
3、如使用材料、配合比或施工方法有变化时，均应仍按上述规定留置。
4、抗渗试块应在浇筑地点制作，留置的两组试块。
一组（6块）进行标准养护，另一组（6块）与现场相同条件下养护，养护期不得少于28天。
（四）、制作试件制作混凝土试件用的试模由铸铁或钢制成，应具有足够的刚度并装拆方便。
试模内表面应机械加工，其不平度应为每100㎜不超过0.05㎜，组装后各相邻面的不垂直度不应超过+0.5度。
1、试模选用。
混凝土抗压强度试件为正立方体，每组3块，试模尺寸按下列表选用：骨料最大粒径（㎜）试模尺寸修正31.5 100×100×100 0.9540 150×150×150 1.060 200×200×200 1.05混凝土抗渗试件采用上面直径175㎜，底面直径185㎜，高度150㎜的圆台体，每组6块。
2、制作试件前，应将试模清擦干净，并在其内壁涂一层矿物油脂或其他脱模剂。
3、每组试件所用的拌合物，根据不同要求应随机地从同一盘搅拌或同一车运送的混凝土中抽取试样，试样应在卸料过程中卸料量的1/4至3/4之间采取，取样后预先搅拌均匀。
4、试件用人工捣时，混凝土拌合物应分为两层装入试模，每层的装料厚度大致相等。
插捣用的钢棒长600㎜，直径为16㎜，端部应磨圆。
插捣应按螺旋方向从边缘向中心均匀进行，插捣底层时，捣棒应达到试模表面，插捣上层时，捣棒应穿入下层深约20～30㎜。
插捣时捣棒应保持垂直，不得倾斜，同时，还得用力抹刀沿试模内壁插入数次。
每次插捣次数不少于15次，插捣完后，刮除多余的混凝土，并用抹刀抹平。
5、试件采用振动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿模内壁略加插捣并使混凝土拌合物高出试模上口。
振动时应防止试模在振动台上自由跳动，振动应持续到混凝土表面出浆为止，刮除多余的混凝土，并用抹刀抹平。
6、采用标准养护的试件应在温度20+5℃环境下静置1～2昼夜，然后编号拆模放入标准养护室中养护（温度为20+3℃，湿度为90%以上）。
无标准养护室时，混凝土试件可在温度为20+3℃的不流动水中养护，水的PH值≥7。
（注：试块编号、制作日期、强度等级、工程结构部位）7、采用与构筑物或构件同条件养护的试块，成型后即应覆盖表面，以防水分蒸发，其拆模时间可与实际构件的拆模时间相同。
拆模后，试件仍需保持同条件养护。
五、填写取样单取样单填写内容应包括：委托单位、工程名称、工程单位、建设单位、使用部位、设计强度等级、制作日期、配合比、坍落度、养护条件、试件组数、见证人、见证号等。
第五节混凝土外加剂取样方法一、使用范围建筑工程施工现场及预拌混凝土搅拌站用外加剂的取样二、引用标准GB8075-87《混凝土外加剂分类、命名与定义》GB8076-1997《混凝土外加剂》JC473-92《混凝土泵送剂》JC476-92《混凝土膨胀剂》JC474-92《砂泵、混凝土防水剂》JC475-92《混凝土防冻剂》JC477-92《喷射混凝土用速凝剂》三、基本概念混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能的物质，掺量不大于水泥量的5%（特殊情况除外）。
根据《混凝土外加剂分类、命名与定义》（GB8075-87），混凝土外加剂的名称定义如下：1、普通减水剂在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂。
2、早强剂加速混凝土早期强度发展的外加剂3、缓凝剂延长混凝土凝结时间的外加剂4、引用剂在拌制混凝土过程中能引入大量均匀分布、稳定而密封的微小气泡的外加剂。
5、高效减水剂在混凝土坍落度基本相同的条件下，能大幅度减少拌合用水量的外加剂。
6、早强减水剂兼有早强和减水功能的外加剂7、引气减水剂兼有引气和减水功能的外加剂8、阴锈剂能抑制或减轻混凝土中钢筋或其他预埋金属锈蚀的外加剂。
9、加气剂混凝土制备过程中因发生化学反应放出气体，而使混凝土中形成大量气孔的外加剂。
10、膨胀剂能使混凝土产生一定体积膨胀的外加剂。
11、防冻剂能使混凝土在负温下硬化，并在规定时间内达到足够防冻强度的外加剂。
12、着色剂能制备具有稳定色彩混凝土的外加剂。
13、速凝剂能使混凝土迅速凝结硬化的外加剂。
14、泵送剂能改善混凝土拌合物泵送性能的外加剂。
混凝土外加剂按GB8076-1997《混凝土外加剂》分为八大类：普通减水剂、高效减水剂、在强减水剂、缓凝减水剂、引气减水剂、早强剂、缓凝剂和引气剂。
四、检测项目混凝土外加剂：固体含量、密度、细度、氯离子含量、水泥净浆流动度、PH 值、减水率、泌水率比、含气量、凝结时间之差、抗压强度比。
混凝土泵送剂：含固量或含水量、密度、细度、氯离子含量、水泥净浆流动度、坍落度增加度、常压泌水率比、含气量、坍落度保留值、抗压强度比。
混凝土膨胀剂：细度、凝结时间、含水率、限制膨胀率、抗压强度、抗折强度。
混凝土防水剂：含固量或含水量、密度、氯离子含量、水泥净浆流动度、细度、净浆安定性、凝结时间差、抗压强度比、泌水率比、渗透高度比、48小时吸水比。
混凝土防冻剂：含固量或含水量、密度、氯离子含量、水泥净浆流动度、细度、减水剂、泌水率比、含气量、凝结时间差、抗压强度比、50次冻融强度损失率比。
