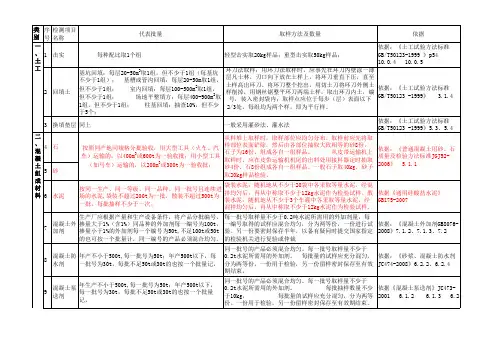

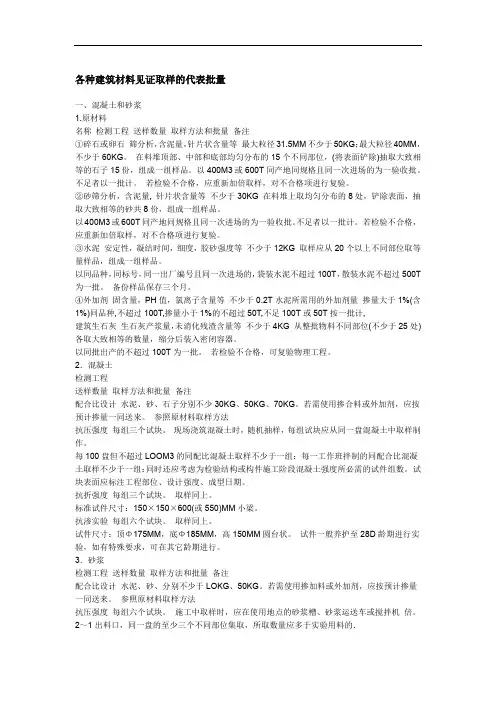

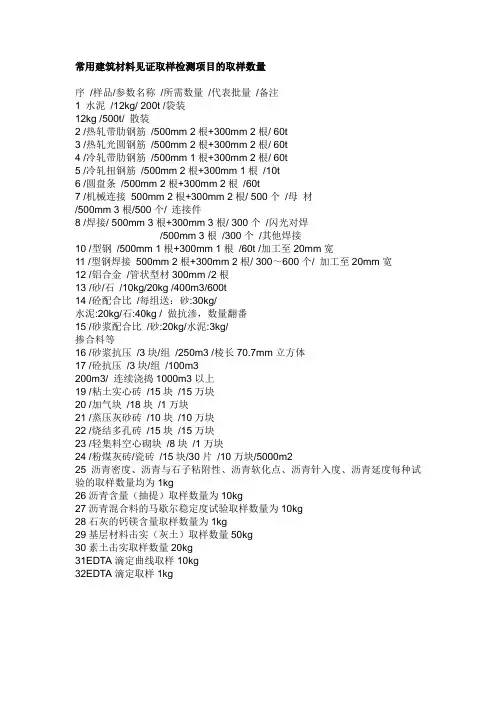

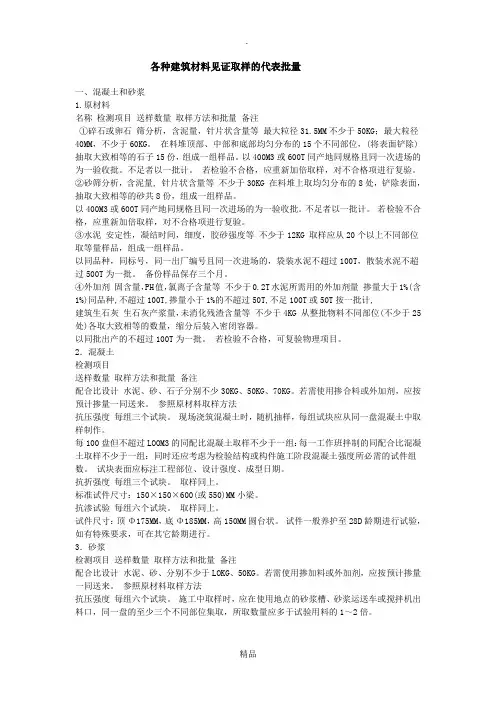

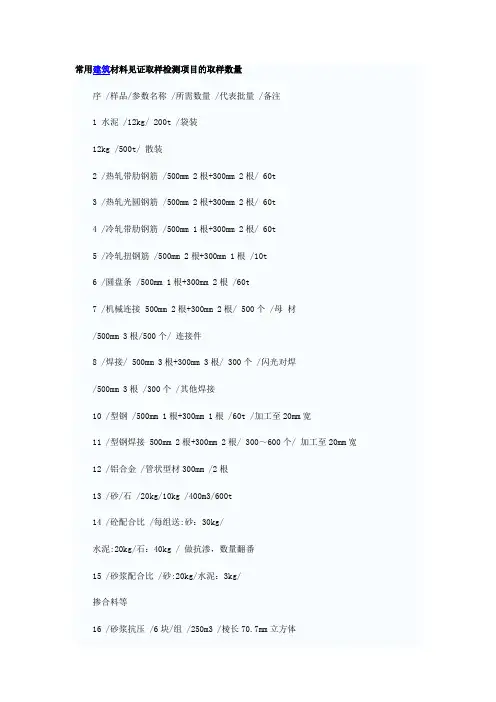

各种建筑材料见证取样的代表批量一、混凝土和砂浆1.原材料名称检测项目送样数量取样方法和批量备注①碎石或卵石筛分析，含泥量，针片状含量等最大粒径31.5MM不少于50KG；最大粒径40MM，不少于60KG。
在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
②砂筛分析，含泥量, 针片状含量等不少于30KG 在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
③水泥安定性，凝结时间，细度，胶砂强度等不少于12KG 取样应从20个以上不同部位取等量样品，组成一组样品。
以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100T，散装水泥不超过500T为一批。
备份样品保存三个月。
④外加剂固含量，PH值，氯离子含量等不少于0.2T水泥所需用的外加剂量掺量大于1%(含1%)同品种,不超过100T,掺量小于1%的不超过50T,不足100T或50T按一批计,建筑生石灰生石灰产浆量，未消化残渣含量等不少于4KG 从整批物料不同部位(不少于25处)各取大致相等的数量，缩分后装入密闭容器。
以同批出产的不超过100T为一批。
若检验不合格，可复验物理项目。
2．混凝土检测项目送样数量取样方法和批量备注配合比设计水泥、砂、石子分别不少30KG、50KG、70KG。
若需使用掺合料或外加剂，应按预计掺量一同送来。
参照原材料取样方法抗压强度每组三个试块。
现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。
每100盘但不超过LOOM3的同配比混凝土取样不少于一组：每一工作班拌制的同配合比混凝土取样不少于一组：同时还应考虑为检验结构或构件施工阶段混凝土强度所必需的试件组数。
试块表面应标注工程部位、设计强度、成型日期。
抗折强度每组三个试块。
取样同上。
标准试件尺寸：150×150×600(或550)MM小梁。
抗渗试验每组六个试块。
取样同上。
试件尺寸：顶Φ175MM，底Φ185MM，高150MM圆台状。
试件一般养护至28D龄期进行试验，如有特殊要求，可在其它龄期进行。
3．砂浆检测项目送样数量取样方法和批量备注配合比设计水泥、砂、分别不少于LOKG、50KG。
若需使用掺加料或外加剂，应按预计掺量一同送来。
参照原材料取样方法抗压强度每组六个试块。
施工中取样时，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，同一盘的至少三个不同部位集取，所取数量应多于试验用料的1～2倍。
砌筑砂浆按每一个台班，同一配合比，同一层砌体或250M3砌体取一组试块；地面砂浆按每一层地面，1000M2取一组，不足1000M2，按一组计。
试块表面应用标注工程部位、设计强度、成型日期。

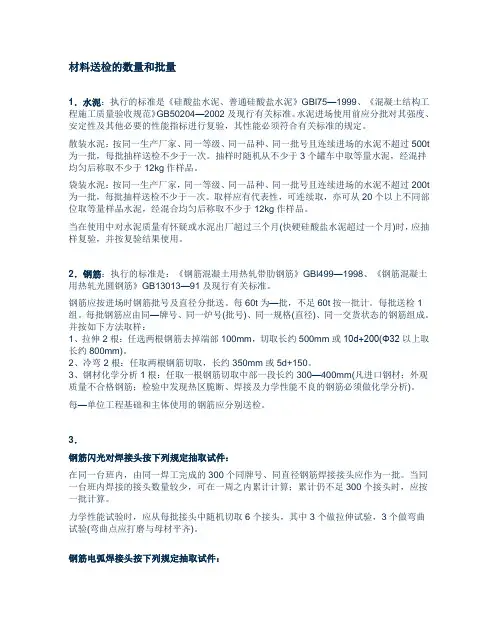

二、钢材1．混凝土用钢筋名称检测项目送样数量取样方法和批量备注热轧带肋钢筋(HRB…) 屈服点，抗拉强度，伸长率，冷弯性能等拉伸试验2根弯曲2根任选两根钢筋，每根中分别切取400MM、600MM的样品两个，分别用于拉伸和弯曲。
以同一牌号，同一厂家，同一炉罐号，同一规格，同一进场时间的不大于60T的钢筋（已调直的为30T一批）为一批，抽取一组试件。
若有某项试验结果不合格，应从同一批中再任取双倍数量的试样进行该不合格项目的复验。
热轧光圆钢筋(R…) 屈服点，抗拉强度，伸长率，冷弯性能等拉伸试验2根，弯曲2根同上（允许同一牌号、同一冶炼和浇注方法的不同炉罐号组成混合批。
但每批不应多于6个炉罐号，各炉罐号碳含量之差不得大于0.02%，锰含量之差不得大于0.15%。
须有厂家出厂合格证。
）低碳钢热轧圆盘条（Q…) 屈服点，抗拉强度，伸长率，冷弯性能等拉伸试验1根，弯曲2根试样应从同批中任意切取，拉伸400MM，冷弯600MM 。
冷弯试件应取自不同盘。
以同一牌号，同一厂家，同一炉罐号，同一规格，同一进场时间的不大于60T的钢筋为一批，抽取一组试件。
冷轧带肋钢筋(LL…) 屈服点，抗拉强度，伸长率，冷弯性能等拉伸试验每盘1个，弯曲试验每批2个试样在每(任)一盘中的任意一端截去500MM后切取，拉伸400MM，冷弯600MM 。
以同一牌号，同一规格，同一厂家和同一级别的不大于50T的钢筋为一批，拉伸试样应逐盘抽样。
2．钢筋接头名称检测项目送样数量取样方法和批量备注闪光对焊拉伸试验，弯曲试验拉力、弯曲试件各3个。
从每批接头中随机切取6个试件，试件尺寸不小于(8D+240)MM。
以同一焊工完成的300个同级别，同直径钢筋焊接接头为一批，若一周内累计不足300个接头，按一批计。
若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。
电弧焊拉伸试验一组3个。
从成品接头中每批随机切取3个接头作为试件。
双面焊试件尺寸不小于(8D+焊缝长度+240)MM；单面焊试件尺寸不小于(5D+焊缝长度十240)MM。
在工厂焊接条件下，以300个同接头型式、同钢筋级别的接头为一批；在现场安装条件下，第一至二楼层中以300个同接头型式、同钢筋级别的接头为一批，不足300个时，接一批计。
若试验结果不合要求，应再取双倍数量试件(6个)进行复验。
电渣压力焊拉伸试验一组3个。
从每批接头中随机切取3个接头作为试件，试件尺寸不小于(8D+240)MM。
在一般构筑物中，以300个同级别钢筋接头作为一批；在现浇钢筋混凝土多层结构中，以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足者按一批计。
若试验结果不合要求，应再取双倍数量试件(6个)进行复验。
气压焊拉伸试验，在梁、板的水平钢筋连接中，需做弯曲试验。
拉伸、弯曲试件各3个。
从每批接头中随机切取3个(或6个)接头作为试件，试件尺寸不小于(8D+240)MM。
在一般构筑物中，以300个接头作为一批：在现浇钢筋混凝土房屋结构中，以同一楼层中300个接头作为一批，不足者按一批计。
若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。
预埋件钢筋T型接头拉伸试验一组3个从每批接头中随机切取3个接头作为试件，试件的钢筋长度应不小于200MM，钢板长度和宽度均应不小于60MM。
同类型以300个接头作为一批：一周内连续焊接的可累计，不足者按一批计。
当有1个试件的抗拉强度不符合时，应再取6个进行复检。
复检仍不符合时，应确认该批为不合格品。
钢筋机械连接接头（钢筋锥螺纹接头，带肋钢筋套筒挤压连接接头）单向拉伸试验一组3个从每批中随机抽取3个试件做试验。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500为一批，不足者按一批计。
有1个试件的抗拉强度不符合时，应再取6个进行复检。
复检仍不符合时，应确认该批拉伸检验为不合格。
3．碳素结构钢名称检测项目送样数量取样方法和批量备注型钢拉伸试验冷弯试验拉伸、冷弯各1 在现场任意切取500MM长纵向钢材试样，试验室将按标准规定加工试样。
以同牌号、同一炉罐号、同一等级品种、同规格、同一进场时间的不大于60T的钢材为一批，抽取一组样品。
若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。
钢板拉伸试验冷弯试验拉伸、冷弯各1 在钢板宽度1/4处切取横向样坯2块，样坯尺寸不小于60×500MM，试验室将按标准规定加工试样。
以同牌号、同一炉罐号、同一等级品种、同规格、同一进场时间的不大于60T的钢材为一批，抽取一组样品。
4．高强度螺栓名称检测项目送样数量取样方法和批量备注大六角头螺栓楔负载、连接副扭矩、螺母保证载荷、螺母、垫圈硬度12副在同批材料中随机抽取。
以同一性能等级、材料、规格、加工工艺的为同批，对保证扭矩系数供货的螺栓连接副最大批量为3000套。
扭剪型螺栓楔负载、连接副紧固轴力、螺母保证载荷、螺母、垫圈硬度12副拼装试件抗滑移系数3个每批随机抽取以同一材质、同一处理工艺、性能等级、规格的，并以单项工程每2000T为一制造批，不足者以一批计。
三、砖瓦砌块名称检测项目送样数量取样方法和批量备注烧结普通砖抗压强度20块在每批中随机抽取：以同规格、材料、强度和同一工艺生产的3．5万-15万块为一批，不足3．5万块以一批计。
烧结多孔砖抗压强度20块同上烧结空心砖和空心砌块抗压强度20块在每批中随机抽取：每3万块为一批，不足者按一批计。
混凝土小型空心砌块抗压强度等10块在每批中随机抽取：以同原材料、同等级、同一生产工艺的1万块为一批，每月不足1万块者按一批计。
烧结瓦抗弯曲性能等20块在每批中随机抽取：以同类别、同规格、同色号、同等级的，每1-3.5万件为一批，不足者按一批计。
混凝土瓦承载力、抗渗性能、吸水率等20块在每批中随机抽取：以同规格、同类别、同等级的，15万块为一批，不足者按一批计。
混凝土路面砖抗压、抗折等20块在每批中随机抽取：以同规格、同类别、同等级的，2万块为一批，不足者按一批计。
四、涂料及防水材料名称检测项目送样数量取样方法和批量备注内墙涂料细度，涂膜外观，耐水性，耐洗刷性、有害物质检测等0．8升按一次进货的桶数，按N/2抽取，从各桶不同部位取等量样品，混合均匀后，取0．4升装入容器中，盖严。
外墙涂料干燥时间、耐洗刷性、耐水性、耐碱性等0．4升以同一厂家、同规格、同色别、同批号的产品为一验收批。
水性沥青基防水涂料外观，延伸性，耐热性，固含量等2KG 抽样方法同上。
以每班的生产量为一批进行抽检。
对于耐热性、柔韧性、不透水性、抗冻性试验，若有一个试件不合格，应双倍抽样重检。
溶剂型橡胶沥青防水涂料涂膜外观、固含量、耐热性等2KG 抽样方法同上。
以5T产品为一批，不足5T者也按一批计。
试验结论有一项不符合规定时，允许在同批产品中加倍抽样对该项进行复验。
聚氨酯防水涂料拉伸强度、断裂延伸率、表面实干时间等甲、乙组分总量为2KG 抽样方法同上。
甲组分以5T为一批，不足5T者也按一批计。
乙组分按产品重量比相应增加批量。
试验结果若有某项不符合规定时，应在同批产品中双倍抽样重检。
建筑石油沥青针入度，延度，软化点等2KG 在料堆上取样时，应在不少于5处均匀分布的部位取洁净等量试样，共2KG。
以同一产地、品种、标号的，每20T为一验收批，不足者亦按一批计。
聚氯乙烯建筑防水接缝材料(PVC油膏) 下垂度、低温柔性、耐热性、延伸性等1KG 按一次进货的袋数，按N/2抽取，从各袋不同部位取等量样品，混合均匀取，LKG作为试样。
以同一类型、型号的20T产品为一批，不足者亦按一批计。
若有一项指标不符合标准，可进行该项复验。
三元乙丙片材拉伸强度、扯断伸长、直角形撕裂强度、不透水性等2M 在同批中任取尺寸和外观合格的卷材1卷，截去端头300MM，纵向截取2M。
