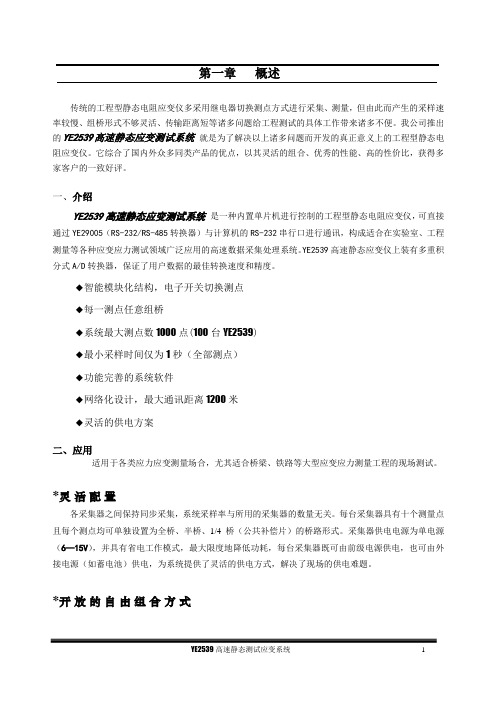

第一章概述传统的工程型静态电阻应变仪多采用继电器切换测点方式进行采集、测量，但由此而产生的采样速率较慢、组桥形式不够灵活、传输距离短等诸多问题给工程测试的具体工作带来诸多不便。
我公司推出的YE2539高速静态应变测试系统就是为了解决以上诸多问题而开发的真正意义上的工程型静态电阻应变仪。
它综合了国内外众多同类产品的优点，以其灵活的组合、优秀的性能、高的性价比，获得多家客户的一致好评。
一、介绍YE2539高速静态应变测试系统是一种内置单片机进行控制的工程型静态电阻应变仪，可直接通过YE29005（RS-232/RS-485转换器）与计算机的RS-232串行口进行通讯，构成适合在实验室、工程测量等各种应变应力测试领域广泛应用的高速数据采集处理系统。
YE2539高速静态应变仪上装有多重积分式A/D转换器，保证了用户数据的最佳转换速度和精度。
◆智能模块化结构，电子开关切换测点◆每一测点任意组桥◆系统最大测点数1000点(100台YE2539)◆最小采样时间仅为1秒（全部测点）◆功能完善的系统软件◆网络化设计，最大通讯距离1200米◆灵活的供电方案二、应用适用于各类应力应变测量场合，尤其适合桥梁、铁路等大型应变应力测量工程的现场测试。
*灵活配置各采集器之间保持同步采集，系统采样率与所用的采集器的数量无关。
每台采集器具有十个测量点且每个测点均可单独设置为全桥、半桥、1/4桥（公共补偿片）的桥路形式。
采集器供电电源为单电源（6—15V），并具有省电工作模式，最大限度地降低功耗，每台采集器既可由前级电源供电，也可由外接电源（如蓄电池）供电，为系统提供了灵活的供电方式，解决了现场的供电难题。
*开放的自由组合方式采集器之间既可积木式组合，也可通过电缆线分散连接，能适应现场测点分布不同的情况，最大限度地缩短采集器至应变片的电缆长度，减少了连线，大大的抑制了干扰，提高了测试数据的可靠性和稳定性。
*网络化设计传统的应变测试系统多采用集中测试的方法，测试电缆线又长又多，系统供电麻烦，装卸烦琐且体积庞大给测试工作带来诸多不便。

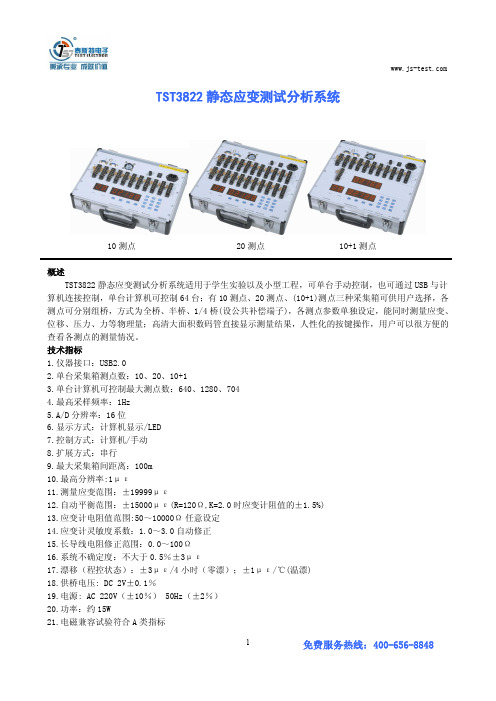

T S T3822静态应变测试分析系统10测点 20测点 10+1测点概述T S T3822静态应变测试分析系统适用于学生实验以及小型工程，可单台手动控制，也可通过U S B与计算机连接控制，单台计算机可控制64台；有10测点、20测点、(10+1)测点三种采集箱可供用户选择，各测点可分别组桥，方式为全桥、半桥、1/4桥(设公共补偿端子)，各测点参数单独设定，能同时测量应变、位移、压力、力等物理量；高清大面积数码管直接显示测量结果，人性化的按键操作，用户可以很方便的查看各测点的测量情况。
技术指标1.仪器接口：U S B2.02.单台采集箱测点数：10、20、10+13.单台计算机可控制最大测点数：640、1280、7044.最高采样频率：1H z5.A/D分辨率：16位6.显示方式：计算机显示/L E D7.控制方式：计算机/手动8.扩展方式：串行9.最大采集箱间距离：100m10.最高分辨率:1με11.测量应变范围：±19999με12.自动平衡范围：±15000με(R=120Ω,K=2.0时应变计阻值的±1.5%)13.应变计电阻值范围:50～10000Ω任意设定14.应变计灵敏度系数：1.0～3.0自动修正15.长导线电阻修正范围：0.0～100Ω16.系统不确定度：不大于0.5％±3με17.漂移（程控状态）：±3με/4小时（零漂）；±1με/℃(温漂)18.供桥电压:D C2V±0.1％19.电源:A C220V（±10％） 50H z（±2％）20.功率：约15W21.电磁兼容试验符合A类指标22.使用环境：适用于G B6587.1-86-Ⅱ组条件23.外形尺寸:340m m（长）×239m m（宽）×100m m（高）（10测点）340m m（长）×311m m（宽）×100m m（高）（20、10+1测点）24.仪器自重：10测点约4k g,20测点约5k g，10+1测点约4.5k g产品应用：该系统稳定性好,可测量缓慢变化的物理量，非常适用于学生实验以及小型工程使用。
JM3840动静态应变测试分析系统(动静态应变仪准动动静态应变仪是该系统的核心部分，它能够对材料在动态和静态条件下的应变进行准确测量。
它包括传感器、数据采集系统和控制软件三个主要组成部分。
传感器负责将材料的应变信号转化为电信号，并将其传递给数据采集系统进行处理。
数据采集系统则负责采集、存储和处理传感器的信号，然后通过控制软件进行展示和分析。
控制软件可以实时查看材料的应变情况，并对数据进行处理、分析和保存。
准动是该系统的附加部分，它主要用于对材料在高频动态载荷下进行测试和分析。
准动系统具有高频响应、高速数据采集和高精度测量等特点。
它可以通过在动静态应变仪上加装准动头部件，将材料的动态应变信号转化为电信号，然后进行采集和处理。
准动系统的高速数据采集功能可以实时监测材料在高频动态载荷下的应变情况，帮助用户更准确地评估材料的性能。
1.高精度：该系统采用先进的传感器和数据采集技术，能够实现高精度的应变测量。
它的测量精度可以达到微米级，能够准确地反映材料在不同应变条件下的性能。
2.多功能：该系统可以对材料在动态和静态条件下的应变进行测试和分析。
它可以实时监测材料的弹性变形、塑性变形和断裂行为，为用户提供全面的材料性能评估。
3.易操作：该系统具有友好的操作界面和简单的操作流程，用户可以轻松上手并进行测试和分析。
它还提供了丰富的数据处理和分析功能，方便用户对实验数据进行进一步的研究和评估。
4.高效率：该系统的高速数据采集和快速数据处理功能可以大大提高测试效率。
用户可以实时查看和分析实验结果，快速获取材料的性能参数，节省时间和成本。
综上所述，JM3840动静态应变测试分析系统是一种先进的应变测试仪器，能够实现对材料在动态和静态条件下的性能评估。
它具有高精度、多功能、易操作和高效率等优点，是材料科学研究和工业生产中不可或缺的工具。
【⽆线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组⽹项⽬及详细讲解篇物联⽹⽆线通信技术，ZigBee⽆线传感⽹络CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输Zstack协议栈是ZigBee协议栈⾥的翘楚，是ZigBee组⽹的⾸选协议栈项⽬实现功能：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果扩展功能（当前未实现，可进⼀步开发实现）：l 连接协调器串⼝，将终端节点采集的数据通过串⼝发送，PC写上位机实现数据展⽰l 连接WIFI或者4G模块，WIFI模块如ESP8266，实现数据局域⽹⽆线传输或者上传到OneNET、机智云、阿⾥云、⾃⼰开发云服务器等，实现WEB或⼿机APP显⽰和控制。
⼀、项⽬测试（可想⽽知，⼴州的天⽓有多热，39℃了都）实现功能汇总：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果(⼀) 环境汇总芯⽚：CC2530F256Zstack协议栈：ZStack-CC2530-2.5.1a编程环境：IAR(⼆) 引脚分配协调器：128*64 OLED 0.96⼨屏幕供电：3.3V通信协议：IIC引脚：SDA P0_6SCL P0_7按键：IO：P0_1下降沿触发中断终端1：DHT11：通信⽅式：单总线协议供电：3.3VIO:P0_6终端2：LEDIO：P1_0说明：⾼电平点亮，低电平熄灭⼆、基础认识(⼀) CC2530单⽚机CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输。
目录一、简介 (2)1. 软件功能 (2)2. 系统要求 (2)3. 软件安装 (2)4. 设备驱动安装 (3)5. 软件卸载 (4)二、软件操作 (5)1．仪器检查 (5)2. 启动软件 (5)3．软件界面 (5)4．项目管理 (7)5. 创建新工程 (8)6. 打开一个已有工程 (8)7. 保存工程 (9)10. 采样 (11)11. 采样前的打算--平衡与清零 (12)12. 电压测量 (12)13. 视图窗口 (13)14. 打印预览 (14)16. 单光标 (15)17. 采样过程中的实时观测 (15)18. 双光标 (16)19. 新建绘图窗口 (17)20. 统计信息 (19)21.定位标记 (20)22. 图形缩放 (20)23. 移动数据 (20)24．桥路类型 (22)TST3827动静态信号测试分析软件操作手册一、简介1. 软件功能TST3827动静态信号测试软件由参数设置模块、视图显示模块、视图设置模块、信号选择模块、采样模块、硬件接口模块等组成,如挂接信号分析模块可完成数据预处理、频谱分析、频响分析、统计分析、相关分析、冲击响应谱、索力计算、风洞计算、桩基检测、冲击脉冲误差检定等,进行各种分析处理, 该系统的采样频率范围为1Hz到200Hz，测量通道为8个,同时供应二次开发接口,可以便利的与LABVIEW、CVI、VB等系统进行连接。
2. 系统要求硬件要求CPU为Pentium III 600M 以上，内存不少于128M，1G以上剩余硬盘空间。
操作系统Windows XP及以上操作系统。
适用仪器及接口适用的仪器范围：TST系列动静态应变仪。
适用的仪器接口：USB2.03. 软件安装将系统配带的光盘放入光驱中，计算机将自动运行安装程序,执行安装操作,在Windows加载了安装文件后,设置相应的安装路径，依据提示进行选择，点击“下一步”，直到安装完成。
4. 设备驱动安装1、打开仪器，用USB电缆连接USB限制卡和仪器，Windows会提示找到新的设备，选择“从列表或指定位置安装”，单击“下一步”。
通信原理实验指导书西南大学电子信息工程学院实验教学中心目录前言 .............................................. 错误！未定义书签。
目录 (1)拨码器开关设置一览表 (2)第一部分通信原理预备性实验 (5)实验1 平台介绍及实验注意事项 (5)实验2 DDS信号源实验 (8)第二部分通信原理重要部件实验 (11)实验1 抽样定理及其应用实验 (11)实验2 PCM编译码系统实验 (16)实验3 FSK（ASK）调制解调实验 (20)实验4 PSK DPSK调制解调实验 (25)实验5 位同步提取实验 (33)实验6 眼图观察测量实验 (38)实验7 基带信号的常见码型变换实验 (43)实验8 AMI/HDB3编译码实验 (50)实验9 幅度调制（AM）实验* (54)实验10 幅度解调（AM）实验* (61)实验11 频率调制（PM）实验* (64)实验12 频率解调（PM）实验* (68)第三部分信道复用技术和均衡技术实验 (72)实验1 频分复用/解复用实验 (72)实验2 时分复用/解复用（TDM）实验 (76)拨码器开关设置一览表在本实验平台上，我们采用了红色的拨码器，设置各种实验的项目、信号类型、功能和参数。
拨码器的白色开关上位为1；下位为0。
现将各主要拨码开关功能列表说明如下：注：1. 时钟与基带数据产生模块中各铆孔与测量点说明：4P01为原始基带数据输出铆孔； 4P02为码元时钟输出铆孔；4P03为相对码输出铆孔。
4TP01为码型变换后输出数据测量点；4TP02为编码时钟测量点。
2．以上实验设置的功能和各种参数也可根据学校要求定制。
表0-2“信道编码与ASK。
FSK。
PSK。
QPSK调制”拨码开关SW03状态设置与功能一览表表0-3“基带同步与信道译码模块”拨码开关25SW01状态设置与功能一览表注：译码模块25SW01第一位X为空位待用。
MK32工业级手持地面站用户手册V1.12023.10感谢您购买思翼科技的产品。
MK32工业级手持地面站是思翼科技链路产品家族的最新成员，搭载7英寸高清高亮大屏、可扩展至30KM的双路全高清数字图传、4G运存和64G存储的顶级安卓配置，还可选购一机双控、遥控接力等特性，丰富的接口和强大的可扩展性可广泛应用于无人机、无人车船以及智能机器人等领域。
考虑到飞行安全，也为了带给您良好的产品使用体验，请您在装机、飞行前仔细查阅用户手册。
本手册可以帮助您解决大部分的使用疑问，您也可以通过访问思翼科技官方网站（）与本产品相关的页面，致电思翼科技官方售后服务中心（400-8382918）或者发送邮件到****************直接向思翼科技工程师咨询产品相关知识以及反馈产品问题。
思翼科技官方QQ群说明书版本更新记录阅读提示 (8)标识、图标 (8)安全 (8)电池 (10)设备闲置、携带、回收 (10)1 产品简介 (12)1.1 产品特性 (12)1.2 部件说明 (14)1.2.1 产品概览 (14)1.2.2 按键、开关类型及通道定义 (16)1.2.3 接口与数据流 (17)1.3 技术参数 (20)1.4 物品清单 (25)1.5 状态指示灯定义 (27)1.5.1 遥控器指示灯定义 (27)1.5.2 天空端指示灯定义 (28)2 使用前 (29)2.1 地面端 (29)2.1.1 开机与关机 (29)2.1.2 充电 (29)2.1.3 充电指示灯定义 (30)2.1.4 切换系统语言 (30)2.2 提升通讯距离与视频流畅性重要说明 (34)2.2.1 使用注意事项 (34)2.2.2 不同飞行距离需求下天线选用以及无线飞行模式设置方法 (34)2.2.3 地面端标准全向天线的安装摆放方式 (35)2.2.4 地面端平板增程天线的安装摆放方式 (36)2.2.5 天空端标准全向天线的安装摆放方式 (37)2.2.6 通讯距离不理想、需要原厂技术支持前所需必要信息 (41)3 “思翼遥控”应用 (43)3.1 通道设置 (44)3.1.1 舵机行程量 (44)3.1.2 中立点调节 (44)3.1.3 舵机反向 (45)3.1.4 通道映射 (45)3.2 数传设置 (47)3.2.1 连接 (47)3.2.2 飞控 (48)3.2.3 串口波特率 (49)3.3 系统设置 (51)3.3.1 对频 (52)3.3.2 多天空端 (52)3.3.3 自适应频点 (53)3.3.4 油门杆类型 (53)3.3.5 第15通道 (54)3.3.6 无线模式 (54)3.3.7 摇杆死区 (55)3.4 链路信息 (56)3.5 失控保护 (57)3.6 按键拨轮设置 (59)3.6.1 按键设置 (59)3.6.2 拨轮设置 (59)3.7 摇杆校准 (61)3.8 拨轮校准 (64)3.9 多机互联 (67)3.9.1 遥控接力 (67)3.9.2 一机双控 (68)3.10 设备信息 (71)3.11 “思翼遥控”更新日志 (72)4 数传 (73)4.1 通过UART串口与安卓地面站通信 (73)4.1.1 极翼飞防管家 (73)4.1.2 博鹰农业 (74)4.1.3 微克智飞 (75)4.2通过USB串口与安卓地面站通信 (77)4.2.1 QGroundControl (77)4.2.2 Mission Planner (78)4.3通过蓝牙与安卓地面站通信 (80)4.3.1 QGroundControl (80)4.2.2 Mission Planner (82)4.4 通过UDP与安卓地面站通信 (84)4.4.1 QGroundControl (84)4.4.2 Mission Planner (85)4.5 通过遥控器Type-C升级接口与Windows地面站通信 (88)4.5.1 QGroundControl (88)4.5.2 Mission Planner (89)4.6 通过UDP经过遥控器WiFi热点与Windows地面站通信 (91)4.6.1 QGroundControl (91)4.6.2 Mission Planner (92)4.7 数传无法连接的解决方法 (95)4.8 数传SDK通讯协议 (97)4.8.1 协议格式说明 (97)4.8.2 通讯命令 (97)4.8.3 通讯接口 (103)4.8.4 SDK CRC16校验代码 (103)5 “SIYI FPV”应用 (107)5.1 设置菜单 (109)5.2 链路信息 (110)5.3 云台相机 (111)5.4 关于SIYI FPV (113)5.5 SIYI FPV应用更新记录 (114)6 图传 (115)6.1 思翼手持地面站配合“SIYI FPV”或思翼QGC（安卓）应用控制思翼光电吊舱/云台相机 (115)6.1.1 准备工作 (115)6.1.2 云台俯仰与平移 (117)6.1.3 变倍 (117)6.1.4 拍照与录像 (117)6.2 接入第三方网口相机或光电吊舱 (119)6.3 接入HDMI相机 (120)6.4 接入双路视频 (121)6.4.1 接入两个思翼相机或两个天空端HDMI输入模块 (121)6.4.2 接入两个第三方网口相机或光电吊舱 (121)6.4.3 接入一个思翼天空端HDMI输入模块和一个第三方网口相机或光电吊舱1216.5 设备常用参数 (123)6.6 无法显示视频图像的解决方法 (124)6.7 从遥控器输出图像至其他设备 (126)6.7.1 通过遥控器HDMI接口输出 (126)6.7.2 通过遥控器WiFi热点共享输出 (126)6.7.3 通过以太网口输出图像 (127)7 安卓系统 (132)7.1 下载应用 (132)7.2 如何导入并安装应用 (132)7.2.1 通过TF卡导入并安装 (132)7.2.2 通过U盘导入并安装 (132)7.2.3 通过Type-C文件传输功能导入并安装 (133)7.3 查看安卓固件版本 (136)8 思翼调参助手 (138)8.1 固件升级 (138)8.2 主要固件更新记录 (141)8.3 调参软件更新记录 (143)9 售后与保修 (144)9.1 返修流程 (144)9.2 保修政策 (144)9.2.1 7天包退货 (145)9.2.2 15天免费换货 (146)9.2.3 一年内免费保修 (147)阅读提示标识、图标在阅读用户手册时，请特别注意有如下标识的相关内容。
TST3826F-L静态应变测试分析软件使用说明书-(2)目录一、简介 (4)1. 软件功能 (4)2. 系统要求 (4)3. 软件安装 (4)4. 网络配置 (5)5. 软件卸载 (9)二、软件操作 (11)1．仪器检查 (11)2. 启动软件 (11)3．软件界面 (11)4．项目管理 (17)5. 创建新工程 (17)6. 打开一个已有工程 (18)7. 打开数据文件 (19)8. 保存工程 (19)9. 打印预览 (21)10. 通道参数 (21)11. 应变应力 (22)12. 新建绘图窗口 (23)13. 图像属性 (24)14．工程参数 (25)15．信号选择 (25)16. 采样 (28)17．工程单位 (30)18．应变花设置 (30)三片直角形 (32)等腰三角形 (32)伞形 (33)扇形 (33)三、附录 (35)1．桥路类型 (35)2.软件使用流程 (37)TST3826F-L静态应变测试分析软件操作手册一、简介1. 软件功能TST3826F-L静态应变测试分析软件是基于VC++开发平台的一款静态信号处理软件，包含实时采集、实时显示、实时分析、实时保存等模块。
功能强大的参数管理模块，用户只需简单的输入设置参数值，所有计算都有软件自动完成；强大的分析、处理能力。
2. 系统要求硬件要求CPU为Pentium III 600M 以上，内存不少于128M，1G以上剩余硬盘空间。
操作系统Windows XP及以上操作系统。
适用仪器及接口适用的仪器范围：TST3826F-L系列静态应变采集仪。
适用的仪器接口：以太网3. 软件安装将系统配带的光盘放入光驱中，运行光盘中的安装程序,执行安装操作,在Windows加载了安装文件后,设置相应的安装路径，根据提示进行选择，点击“下一步”，直到安装完成。
4. 网络配置在配置网络之前，建议对计算机防火墙进行设置；否则可能会查找不到机箱或采样数据不正常。
DH3819无线静态应变测试系统 使用说明书 目 录 1、概述 ............................................................................................................................ 1 2、应用范围及系统框图 ................................................................................................ 1 3、特点 ............................................................................................................................ 2 4、技术指标 .................................................................................................................... 3 5、工作原理 .................................................................................................................... 4 6、软件功能 .................................................................................................................... 5 7、使用说明 .................................................................................................................... 7 8、电池使用须知 .......................................................................................................... 14 9、注意事项 .................................................................................................................. 14 10、维护和检修 ............................................................................................................ 15 11、配套及随机文件 .................................................................................................... 16 12、附录：桥路的连接 ................................................................................................ 17 DH3819无线静态应变测试系统 使用说明书
- 1 - DH3819无线静态应变测试系统
1、概述 DH3819无线静态应变测试系统是全智能化的巡回数据采集系统。每台采集器内置智能锂电池组、无线通讯模块、传感器电源、放大器、A/D转换器、控制电路等。无需外接电源和通讯线，计算机就可通过无线通讯控制器完成自动平衡、采样控制、自动修正、数据存贮、数据处理和分析，生成和打印试验报告。可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。若配接适当的应变式传感器，也可对多点静态的力、压力、扭矩、位移等物理量进行测量。
2、应用范围及系统框图 2.1根据测量方案，完成全桥、半桥状态的静态应力应变的多点高速巡回检测。 2.2和各种桥式传感器配合，实现压力、力、荷重、位移等物理量的多点高速巡回检测。 2.3对输出电压小于20mV的电压信号进行高速巡回检测，分辨率可达1μν。 2.4系统框图
DH3819 采集模块 DH3819 采集模块 DH3819 采集模块 DH3819 采集模块
DH3819 采集模块 DH3819
采集模块
DH3819 采集模块
DH3819无线通讯控制器 计算机
USB …
…
… DH3819无线静态应变测试系统 使用说明书
- 2 - 说明：ZigBee无线网络通讯实现无线静态应变测量,模块间通讯距离最远可达500m。模块自己寻找最佳的通讯路径进行组网。每个模块为一个路由点，通过路由通讯的接力可进行更远距离的测量。
3、特点 3.1系统中, 独立化模块设计，每个数据采集模块可测量8个测点，每台计算机可控制32个模块(256个测点)。模块间通讯距离最远可达500m。模块自己寻找最佳的通讯路径进行组网。每个模块为一个路由点，通过路由通讯的接力可进行更远距离的测量。 3.2 每个采集模块内置智能锂电池。 3.3 采用进口高性能光隔离低接触电势固态继电器，通过特殊的电路设计，消除了开关切换时，接触电势的变化对测量结果的影响。因此，我公司生产的静态应变测量系统的所有指标均包含了切换开关的影响。 3.4 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力,适用于各种工程现场的检测。 3.5 应变采集模块通过无线通讯控制器与笔记本计算机的USB口通讯，且控制器采用USB供电，实现了便携式测量系统，更加适用于工程现场。 3.6 中文视窗2000/XP操作系统下采用C++编制的采样控制和分析软件,具有极强的实时性以及良好的可移植性、可扩充性和可升级性; 3.7 通用、可靠的通讯方式,使系统实现了边采样、边传送、边存硬盘、边显示,利用计算机海量的存储硬盘,长时间实时、无间断记录所有测点信号； 3.8 内置120Ω标准电阻，用户可方便完成全桥、半桥、1/4桥的状态设置; 3.9 系统在进行平衡操作后自动保存平衡结果数据，若认为此次平衡结果比较重要，可导出平衡数据存入相应文件。当发生突然断电或试验当天不能结束时，可在下次开机后，先查找机箱，再进行导入零点操作，可自动恢复工作机箱状态，保证试验继续进行。 3.10 测点平衡指示灯可指示每个测点的平衡状态，方便现场查看测点状况。 DH3819无线静态应变测试系统 使用说明书
- 3 - 4、技术指标
4.1 测量点数： 4.1.1 每个应变采集模块可测8个测点； 4.1.2 每台计算机可控制32个采集箱(即256个测点)； 4.2扫描速度：每个应变采集模块扫描速度为8 测点/秒(多个模块采样同步进行)； 4.3 适用应变计电阻值：60Ω～10000Ω任意设定； 4.4 应变计灵敏度系数：1.0～3.0自动修正； 4.5 供桥电压(DC)：2V； 4.6 测量应变范围：±20000με； 4.7 最高分辨率：1με； 4.8 系统准确度：不大于0.5％±3με； 4.9 零漂：不大于4με/4h（单次采样条件下测量）； 4.10 自动平衡范围：±15000με(应变计阻值的±1.5%)； 4.11 长导线电阻修正范围：0.0～100Ω； 4.12无线通讯：ZigBee无线网络通讯实现无线静态应变测量。在视距情况下，模块间通讯距离最远可达500m。模块自己寻找最佳的通讯路径进行组网。每个模块为一个路由点，通过路由通讯的接力可进行更远距离的测量； 4.13内置锂电池容量（标称值）：8.4V×2400mA； 4.14充电器指标： 4.14.1充电器为恒流恒压型充电器； 4.14.2充电器输入交流电压：220V±10％, 50Hz±5％； 4.14.3充电器输出直流电压：约8.7V； 4.14.4充电器最大输出电流：1A； 4.15内置锂电池的最大充电直流电压为8.7V，最大充电电流为1A； 4.16采集模块在充满电的情况下，连续工作时间大于8小时； 4.17 状态指示： 4.17.1平衡灯，每个测点对应一个平衡指示灯，当按一下试平衡键或软件中操作平衡，则模块开始采样，采样结束后，当某个测点平衡灯亮红色，表示本通道未平衡，持续5秒钟后所有平衡灯熄灭，以节约电量； 4.17.2 工作灯，当采样时，此红灯亮，采样结束后熄灭；当通讯时，此红灯闪烁，DH3819无线静态应变测试系统 使用说明书 - 4 - 表示正在通讯；绿灯亮时，表示本采集模块得电可正常工作；采样灯，通讯灯，电源灯可合用一个双色LED； 4.17.3 电量指示灯，可指示剩余电量，依次表示100%，75%，50%，25%； 4.18 使用环境：符合GB6587.1-86-Ⅱ要求； 4.19 外形尺寸： 4.19.1应变采集模块尺寸：171 mm(长) × 105mm(宽)× 30mm(高)（未包含天线尺寸）； 4.19.2无线通讯控制器尺寸：120mm（长）×65mm（宽）×38mm（高）（未包含天线尺寸）； 4.20 仪器自重： 4.20.1应变采集模块约：0.6kg； 4.20.2 通讯控制器约：0.3kg； 注：所有应变指标均在K=2,Eg=2V状态下定义,参照中华人民共和国国家计量检定规程JJG623-89《电阻应变仪》的方法检定。
5、工作原理 测量原理以1/4桥、120Ω桥臂电阻为例对测量原理加以说明。如下图所示：
图中: Rg为测量片电阻, R为固定电阻, KF为低漂移差动放大器增益, 因 Vi=0.25EgKε, 即 Vo=KFVi=0.25KFEgKε,
所以 ε=FEgKKVo4 式中: Vi为直流电桥的输出电压
