静态应变仪的使用操作方法

操作流程（1）机器的设定及连接连接主机和扫描箱等，并将「GND」端子接地。

具体的主机以及扫描箱的接地方法详见说明书。

（2）连接外部设备如需连接USB-70系列扫描机箱，用连接线将UCAM-60与USB-70连接。

连接线一端连接UCAM-60B的[To SCANNER（USB-70）]，另一端连接扫描箱的[To INDICATOR]。

（3）连接电脑设备用交叉线连接电脑，交叉线的一端连接UCAM-60B的[ETHERNET]接口，另一端连接电脑网口。

接通电源使仪器预热30分钟。

设置UCAM-60B的IP：192.168.0.61子网掩码：255.255.255.0默认网关：192.168.0.59UCAM名称：UCAM60B工作组：WORKGROUP通过协议4设置电脑本地连接如下图所示：（4）打开UCS-60A软件单机file（文件）在下拉菜单中选择environment进行设置，具体设置如下图：设置完毕单击communication进行连接。

成功即出现下面图示。

（5）测试条件设置点击菜单中的Settings（设置）选择下拉菜单中的Meas conditions(测试条件设置)，如下图：MEAS CH：设置使用通道的数量*注意是从0开始。

在给导线编号时最好是从0开始这样个接线端是一一对应的。

Scan Speed:设置测试速度。

没有特殊要求选择Normal即可。

Repeat Times:重复测试次数。

静载试验一般取1即可。

System Control：设置如下图即可：Scanning Unit/Scanner：对扫描设备进行选择，按图即可。

Meas CH mode:对桥路进行选择。

图中所示为1/4桥的情况，具体选择和每个桥的解释见说明书。

Cal Coef:校正系数的设定。

通常采用的设定为应变片和导线过长的设定具体计算方法如下。

上图中13-4中所使用的应变片的应变片常数在所买的应变片上有具体的说明。

13-5中应变片电阻也有标明，导线电阻如果不确定最好选用10m导线测试一下电阻值。

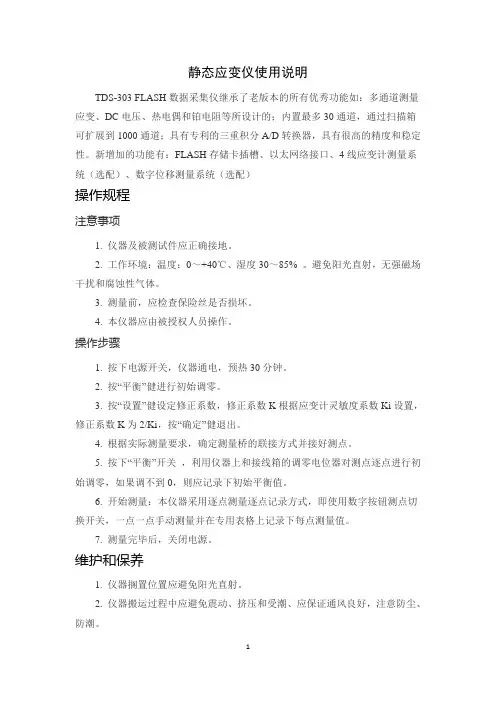

静态应变仪使用说明TDS-303 FLASH数据采集仪继承了老版本的所有优秀功能如：多通道测量应变、DC电压、热电偶和铂电阻等所设计的；内置最多30通道，通过扫描箱可扩展到1000通道；具有专利的三重积分A/D转换器，具有很高的精度和稳定性。

新增加的功能有：FLASH存储卡插槽、以太网络接口、4线应变计测量系统（选配）、数字位移测量系统（选配）操作规程注意事项1. 仪器及被测试件应正确接地。

2. 工作环境：温度：0～+40℃、湿度30～85% 。

避免阳光直射，无强磁场干扰和腐蚀性气体。

3. 测量前，应检查保险丝是否损坏。

4. 本仪器应由被授权人员操作。

操作步骤1. 按下电源开关，仪器通电，预热30分钟。

2. 按“平衡”健进行初始调零。

3. 按“设置”健设定修正系数，修正系数K根据应变计灵敏度系数Ki设置，修正系数K为2/Ki，按“确定”健退出。

4. 根据实际测量要求，确定测量桥的联接方式并接好测点。

5. 按下“平衡”开关，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0，则应记录下初始平衡值。

6. 开始测量：本仪器采用逐点测量逐点记录方式，即使用数字按钮测点切换开关，一点一点手动测量并在专用表格上记录下每点测量值。

7. 测量完毕后，关闭电源。

维护和保养1. 仪器搁置位置应避免阳光直射。

2. 仪器搬运过程中应避免震动、挤压和受潮、应保证通风良好，注意防尘、防潮。

3. 仪器长时间不用时，应每季度最少开机一次，并且开机时间不少于4小时。

主要技术指标●最多测量1000点●测量：应变、电压、热电偶和铂电阻●测量范围：±640000 µε（应变）；±64V（电压）●测量精度：±0.05%●最高分辨率0.1µε（0.001mV，0.1℃）●采样速度：0.06秒/点●打印速度：0.065秒/点●具有带睡眠功能的定时器和监视比较器●触摸屏操作，方便快捷●GP-IB、RS-232接口和FLASH闪存卡接口●可选配测量：4线应变计、数字位移测量系统●软件：静态测量软件TDS-7130（选配）●主机最多30点，半导体继电器，通过扫描箱扩展通道●适用扫描箱：ASW/SSW/ISW系列●交直流供电：AC 220V，50Hz；DC 11~18V或22~34V（需选配相应的稳压源）主要特点1、单片机控制，各种功能均由前面板按键操作实现。

静态电阻应变仪的操作与维护一、操作1.准备工作：在进行操作之前，首先需要对静态电阻应变仪进行一些准备工作。

检查仪器是否正常运转，是否连接好各种传感器、电缆和数据采集系统等，确保仪器处于正常工作状态。

2.校准：对于静态电阻应变仪来说，良好的校准是确保其测量结果准确性的关键。

因此，在进行实际测量之前，需要对仪器进行校准。

校准的具体步骤可以参考仪器的使用说明书或者相关技术资料。

3.设定测量参数：在进行测量之前，根据具体需要设定好测量参数。

例如，设定采样率、测量范围、滤波等参数，确保仪器能够满足实际需求。

4.连接传感器：将传感器与静态电阻应变仪连接起来。

确保连接稳固可靠，且传感器与被测材料之间的物理接触良好。

5.开始测量：按下开始测量的按钮或者进行相应的操作，开始进行测量。

在测量过程中，需要根据仪器要求进行操作，如给材料加力或者变形，保持测量环境稳定等。

6.数据保存与处理：测量完成后，将测量数据保存到电脑或数据采集系统中，并进行必要的数据分析和后处理，得到需要的结果。

二、维护1.保持清洁：定期清洁仪器的外部表面，以防止灰尘、油脂等杂物对仪器的影响。

注意不要使用腐蚀性或刮擦性的清洁剂，以免对仪器造成损害。

2.定期校准：静态电阻应变仪的测量精度会随时间的推移而下降，因此需要定期进行校准。

校准的频率可以根据具体情况来确定，一般建议每隔一定时间或一段使用次数进行一次校准。

3.防止过载：在使用过程中，需要注意不要超出静态电阻应变仪的最大负荷范围，以防止仪器损坏。

如果需要测量较大应变值的材料，可以选择适当的放大器或增大测量范围。

4.防止湿气侵入：静态电阻应变仪中的电子元件对湿气非常敏感，因此需要防止湿气侵入仪器。

可以在仪器周围放置干燥剂或者使用防潮箱进行存放，保持仪器的干燥。

5.定期检查连接：定期检查传感器、电缆和数据采集系统等的连接状态，确保连接牢固可靠，避免因连接不良引起的测量误差。

6.注意安全事项：在进行测量和维护操作时，需要注意安全事项，避免造成人身伤害或设备损坏。

试验一静态应变测试工艺及静态应变仪的操作方法一、引言静态应变测试是一种常用的实验方法，用于评估材料的力学性能和变形行为。

本文将介绍一种静态应变测试工艺及静态应变仪的操作方法。

二、实验原理静态应变测试是通过施加一定的载荷或应力，测量材料在这种载荷下的应变变化，从而得到材料的应力-应变曲线及相关力学性能参数。

这可以通过使用静态应变仪来实现。

三、实验设备与材料1.实验设备：静态应变仪、负荷施加装置、应变测量装置、数据采集系统等。

2.实验材料：待测材料（例如金属、塑料等）。

四、实验步骤以下是一种常用的静态应变测试工艺及静态应变仪的操作方法：1.样品制备：a.从待测材料中切割得到长方形样品，尺寸要符合试验要求。

b.对样品进行必要的打磨和清洁，以保证测试的精确性和可靠性。

2.特定安装：a.将样品放置在静态应变仪的夹持装置中。

确保样品的位置正确、稳固。

b.通过调整夹持装置的紧固程度和样品位置，使得样品的长度方向与应变仪的测量方向相一致。

3.载荷施加：a.确定试验中要施加的载荷或应力大小。

可以根据实际需要选择合适的值。

b.通过调整负荷施加装置的控制手柄，施加相应的力或应力到样品上。

4.应变测量：a.通过静态应变仪上的应变测量装置，对样品的应变进行测量。

b.如果是测量应变片或应变计，需要将其粘贴在样品的适当位置，并保证测量装置与应变片之间接触紧密。

5.数据采集与记录：a.使用数据采集系统连接静态应变仪和计算机。

b.在计算机上安装相应的采集软件，并进行初始化设置。

c.通过采集软件，获取静态应变仪的输出数据。

d.根据实验需求，设置数据采集频率和采集间隔时间等参数。

e.开始测试后，实时监测数据采集系统的输出，确保数据的准确性和稳定性。

f.在测试过程中，记录关键的数据，例如载荷大小、应变变化等。

五、实验安全注意事项1.在操作静态应变仪和负荷施加装置时，需要注意操作规则和使用方法，确保操作的安全性。

2.在实验过程中，应始终保持专注和谨慎，避免因疏忽导致的事故发生。

静态应变仪操作规程静态应变仪是一种测量材料在受力时产生的应变的仪器。

它常用于材料力学性能测试，如断裂强度、屈服点等。

为了保证测试结果的准确性和可靠性，使用静态应变仪时需要遵循一定的操作规程。

下面是一个关于静态应变仪操作规程的简要说明。

1. 仪器准备：(1) 将静态应变仪放置在平稳的测试台上，并保持水平稳定。

(2) 检查仪器的工作状态，包括电源、传感器等部件是否正常工作。

(3) 若需要校准仪器，请先进行校准并记录校准数据。

2. 样品准备：(1) 根据测试要求，选择适合的材料样品，并根据规定的尺寸进行制备。

(2) 清洁和除去样品表面的污垢，以保证测试的准确性。

(3) 将样品放置在仪器测试夹具中，并确保样品与测试夹具之间的接触良好。

3. 参数设置：(1) 使用仪器控制软件，设置测试参数，包括加载速率、加载方式等。

(2) 根据测试要求，选择合适的负荷范围，并设置相应的负荷值。

(3) 根据需要设置数据采集的频率和持续时间，以确保获得足够的数据。

4. 开始测试：(1) 启动仪器，使其开始记录数据。

(2) 缓慢加载样品，直到达到所需的加载负荷。

(3) 监控仪器数据，包括负荷、应变等参数的变化。

确保数据的稳定和准确。

5. 终止测试：(1) 当测试达到预定结束条件时，即负荷达到所需值或样品发生断裂时，终止测试。

(2) 停止加载样品，并记录测试结束时的数据。

6. 数据处理：(1) 将测试数据下载到计算机中进行分析和处理。

(2) 根据测试要求，计算并提取相关的力学性能参数，如断裂强度、屈服点等。

(3) 分析并解释测试结果，撰写测试报告。

7. 仪器维护：(1) 测试结束后，将仪器进行清洁和保养，确保仪器的长期可靠使用。

(2) 定期校准仪器，并记录校准结果，以确保测试结果的准确性。

总之，静态应变仪的操作规程是保证测试结果准确、可靠性的重要保障之一。

遵循以上操作规程，能够有效降低测试误差，提高测试结果的可靠性和重复性。

同时，对仪器的正确使用和维护，也能够延长仪器的寿命，保证测试工作的连续性和稳定性。

静态电阻应变仪使用方法静态电阻应变仪是用电学方法测量不随时间变化或变化极为缓慢的静态应变，应用领域广泛，聚航科技简单介绍静态电阻应变仪使用的全过程。

1、了解被测构件的工作状态及受力特点。

明确测试目的；了解被测构件的工作状况、受力特点、结构特点；进行必要的计算分析；初步找出结构上可能的危险部位；收集设计资料及被测构件在以往的使用中暴露出的问题。

2、制定测试方案根据测试目的及被测构件具体情况制定测试方案。

选择合适的测点、制定布片方案和制定测量方案。

3、选择应变片及静态应变测量仪器。

选择JH应变片和JHYC静态应变测量分析系统。

对应变片和静态应变仪进行必要的检验和标定。

4、贴片、布片、防护和线路检查。

贴片工作直接影响到测量的精度和准确性，严格按照应变测量工艺进行。

在野外工作时要特别注意对应变片的机械保护和防潮处理。

在布置测量导线时，同一桥路的应变片应力求用等长同种导线并列布置，沿途要牢固地固定在支撑物上，同时要注意避开电磁场或潮湿环境。

导线、应变片、测点要仔细编号。

测量前逐一进行检查。

在测量导线与应变片焊接后要检查应变片对金属结构的绝缘电阻。

若测量导线较长应测量导线电阻。

5、测量。

全部测量导线接入JHYC静态应变测量分析系统，按照制定好的方案进行测量。

测量中应注意观察各测点应变值的正负号是否正确，变化是否有规律及实验数据重复性是否良好。

6、数据处理及结果分析。

把测量出的应变换算成应力或其它力学量。

对测量的误差进行修正和估计、作出检测报告。

以上就是静态电阻应变仪使用的全过程，如果您还有其他的疑问，可随时咨询聚航科技，我们很愿意为您答疑解惑！。

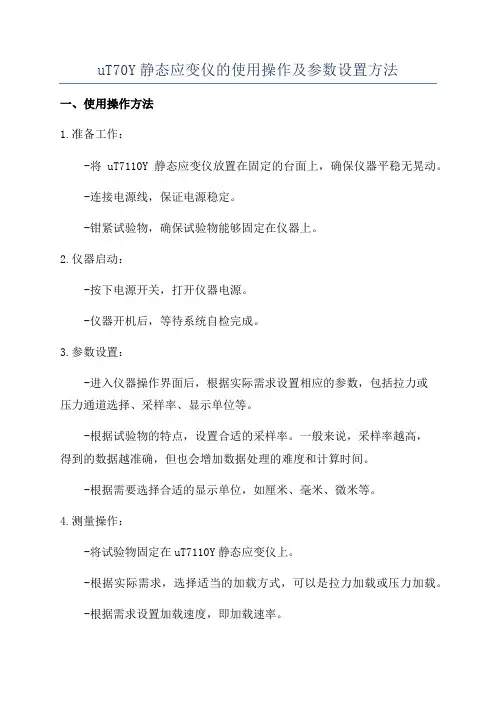

uT70Y静态应变仪的使用操作及参数设置方法一、使用操作方法1.准备工作：-将uT7110Y静态应变仪放置在固定的台面上，确保仪器平稳无晃动。

-连接电源线，保证电源稳定。

-钳紧试验物，确保试验物能够固定在仪器上。

2.仪器启动：-按下电源开关，打开仪器电源。

-仪器开机后，等待系统自检完成。

3.参数设置：-进入仪器操作界面后，根据实际需求设置相应的参数，包括拉力或压力通道选择、采样率、显示单位等。

-根据试验物的特点，设置合适的采样率。

一般来说，采样率越高，得到的数据越准确，但也会增加数据处理的难度和计算时间。

-根据需要选择合适的显示单位，如厘米、毫米、微米等。

4.测量操作：-将试验物固定在uT7110Y静态应变仪上。

-根据实际需求，选择适当的加载方式，可以是拉力加载或压力加载。

-根据需求设置加载速度，即加载速率。

-按下开始按钮，开始测量过程。

在测量过程中，仪器会实时显示采集到的应变值。

-当达到预设的加载目标值时，停止加载，记录测量结果。

5.数据处理：-将测量得到的应变数据导出到计算机，进行数据处理和分析。

-可以使用专业的数据处理软件，对数据进行曲线拟合、统计分析等处理操作。

-根据实验要求，将数据结果进行计算和记录。

6.关机：-测量完成后，按下停止按钮，停止仪器的运行。

-关闭电源开关，断开电源线。

参数设置是使用uT7110Y静态应变仪的关键步骤，下面介绍一些常用的参数设置方法。

1.通道选择：2.采样率设置：采样率是指在单位时间内采集数据的次数。

一般来说，采样率越高，得到的数据越准确。

在参数设置中，根据实验需求选择合适的采样率。

如果需要高精度的实验结果，可以选择较高的采样率。

3.显示单位设置：根据实际需求，选择合适的显示单位。

uT7110Y静态应变仪通常提供多种显示单位选择，如厘米、毫米、微米等。

根据测量对象的特性和实验要求，选择合适的单位。

4.加载方式：根据试验的需要选择加载方式，可以是拉力加载或压力加载。

程控静态应变仪一、面板说明1前面板（见图）1.1电源开关：本仪器交流220V/50HZ电源供电1.2数字显示屏：显示屏左五位用于提示状态和测力的显示，右五位用于显示测量值或设置信息。

1.3键盘：本仪器的参数设置及测量操作是由键盘来完成的（脱机方式）。

数字键（0~9）：用来设置参数及选择测点。

按键【BAL】：测量当前测点的初始不平衡量，将此值显示并存储。

按键【BRID】：无功能按键【K】：设置灵敏系数/校正系数，设置范围：1.00~9.99/0.01-9.99按键【R】：设置应变片阻值/限值，设置范围：60~999Ω/0~20000Ω按键【MEAS】：测量当前测点的应变量，并将此值显示出来。

按键：按此键后将保存数据，并回到待命状态。

按键：选择第0个测点和第10个测点。

2 上面板2.1接线端子排：采用优质接线端子排，不易损坏，连接可靠。

在B，B'点上安装了特制连接片，方便使用。

选中某个测点时,对应指示灯亮。

2.2桥路形式提示：选中某一种桥路形式时，相应桥路形式的指示灯点亮，请按该桥路形式的连接示意图连接应变片组桥。

3 后面板（见图）3.1电源插座（内置1A保险丝）：AC220V/50HZ/1A3.2RS-232C串行口：通过此端口和计算机RS-232C串行口联机，可由计算机完成所有的设置及测量操作。

3.3两路Q9电压输出，即力输出和应变输出。

两路输出约为输入信号的100倍，电压范围±2V。

二、使用方法1接线端子图2连接应变片典型桥路形式有三种：全桥、半桥一、半桥二（公共补偿）3设置参数3.1选择1-10通道时，按【R】显示已存应变片的电阻值，再用数字键设置可闪烁的数字，设置范围60~999Ω，选择0通道时，按【R】显示力的上限值，同样用数字键设置，设置范围0~20000显示值，如测量时力的数值超过上限值，蜂鸣器发声，显示闪烁。

按键保存数据。

3.2 选择1-10通道时，按【K】显示已存应变片灵敏系数，再用数字键设置可闪烁的数字，设置范围 1.00-9.99Ω，选择0通道时，按【K】显示力的校正系数，同样用数字键设置，设置范围0.01-9.99显示值，按键保存数据。

静态应变仪操作规程《静态应变仪操作规程》一、引言静态应变仪是一种用来测量材料在外力作用下的应变情况的仪器，它在工程实践中具有重要的应用价值。

为了确保使用静态应变仪的安全性和准确性，特制定以下操作规程，希望使用人员遵照执行。

二、操作规程1. 检查设备：在使用静态应变仪之前，必须先仔细检查设备的外观是否有损坏，各个部件是否齐全，电源线是否接触良好等。

2. 校准仪器：每次使用静态应变仪前，都要进行校准，确保仪器的准确性和可靠性。

3. 安装测量点：根据实际测量需求，在被测材料表面选择合适的安装点，将应变片或传感器固定到该位置。

4. 连接仪器：将静态应变仪连接到应变传感器和数据采集设备，确保连接牢固，信号通畅。

5. 设置参数：根据测量需求，在静态应变仪上设置采集频率、测量范围等参数，确保能够准确记录应变数据。

6. 启动记录：确认所有设置参数正确无误后，启动数据记录，并在需要时进行实时监控。

7. 停止记录：当测量结束或需要暂停时，及时停止数据记录，并将数据保存到计算机或数据采集设备中，以备后续分析处理。

8. 拆卸仪器：在使用完毕后，小心拆卸静态应变仪，避免损坏仪器和传感器。

三、注意事项1. 在使用静态应变仪时，必须遵守相关安全规定，确保操作人员的人身安全。

2. 使用前必须对仪器进行检查和校准，确保仪器的准确性和可靠性。

3. 操作时，应当小心谨慎，避免对仪器和被测材料造成损坏。

4. 操作人员必须具备一定的专业知识和操作技能，避免不当操作导致误差。

四、结语静态应变仪的正确操作对于准确获取材料应变数据是非常重要的。

希望所有使用人员都能严格遵守《静态应变仪操作规程》，确保测量数据的准确性和可靠性。

静态应变仪操作流程静态应变仪是一种用于测量物体在受力或变形作用下的应变变化的仪器。

它采用光学或电阻测量方法，可以精确测量物体在不同负载下的应力和应变，并通过数据分析提供有关材料力学性质的信息。

下面是静态应变仪的操作流程的详细说明：1.准备工作：a.确保静态应变仪正常工作，检查仪器的电源、传感器和数据采集系统，保证其正常运行。

b.检查测试物体，确保其表面平整、洁净，并尽量消除外部环境的干扰因素。

c.根据测试需要，选择适当的传感器和测量范围，并校准传感器。

2.安装传感器：a.将传感器安装在测试物体上，确保传感器与测试物体表面接触均匀、牢固。

b.根据传感器的特点和规格，进行必要的调整和设置，例如选择放大倍数、调整增益等。

3.连接设备：a.将传感器与数据采集系统连接，确保连接稳定、信号传输畅通。

b.根据仪器和数据采集系统的要求，设置采样频率、采样时间等参数。

4.开始测试：a.启动数据采集系统，开始数据记录。

b.施加负载或变形到测试物体上，保持负载稳定或变形恒定一段时间。

c.监控数据采集系统，确保数据记录的准确性和稳定性。

d.结束测试后，停止数据记录。

5.数据分析和处理：a.将采集到的原始数据导入数据处理软件中，进行数据分析和处理。

b.根据测试要求和数据分析方法，计算应力和应变的数值，并绘制相应的曲线图。

c.对数据进行统计分析，评估测试结果的可靠性和准确性。

d.可根据需要将测试结果与理论计算结果进行比较，找出差异和原因。

6.结果解释和报告：a.对测试结果进行解释和分析，提取有关材料性质和结构行为的信息。

b.撰写测试报告，包括测试目的、方法、结果和结论等内容。

c.根据测试结果，提出相应的改进建议或优化方案。

需要注意的是，在操作流程中应该密切关注测试物体和仪器的安全性，并遵循相关的操作规范和安全规程，以确保测试的准确性和可靠性。

另外，在实际操作中也需要根据测试目的和需要进行适当的调整和改进。

DH3815静态应变仪使用说明一、设备介绍二、设备组成1.测力头：用于加载材料，通过传感器测量材料受力情况。

2.传感器：负责将受力情况转换为电信号并传输给仪器。

3.控制面板：用于设定测量参数和显示测量结果。

4.数据处理单元：将传感器采集到的信号进行处理并计算出材料的应变。

5.显示屏：用于显示测量结果。

三、使用前的准备1.根据需要选择合适的测力头，并将其固定在测力头座上。

2.接通电源并将DH3815静态应变仪与电脑连接，启动仪器。

3.检查传感器的连接是否稳固，确保传感器能够正常传输信号。

四、测量步骤1.打开控制面板，设置测量参数，如测量范围、采样率等。

2.将待测材料放置在测力头下方，并根据需要施加一定的力量。

3.点击控制面板上的“开始测量”按钮，仪器开始采集数据。

4.当测试完成后，仪器会自动停止并显示测量结果。

5.点击控制面板上的“保存数据”按钮，将测量结果保存到电脑中。

五、注意事项1.在使用过程中，应确保测力头与待测材料之间的接触紧密，并保证施加力量的平稳和均匀。

2.请勿在超出测力头承受范围的情况下施加过大的力量，以免损坏设备。

3.在进行测量前，请根据待测材料的特性和要求，选择合适的测量参数。

4.在进行多次测量时，应将待测材料重新放置在测力头下方，并根据需要调整施加的力量。

5.测量结束后，请注意保存测量数据，并进行必要的数据分析和处理。

六、维护保养1.定期清洁仪器的外部表面，并保持其干燥。

2.不要将任何液体或异物倒入仪器内部，以免损坏电路和传感器。

3.请定期校准仪器，确保测量结果的准确性。

5.在长时间不使用仪器时，请断开电源并妥善保存。

七、总结DH3815静态应变仪是一种功能强大且易于操作的仪器，它能够准确测量材料的应变，帮助用户了解材料的力学性能。

在使用仪器时，请按照上述使用说明进行操作，并注意仪器的维护保养，以确保测量结果的准确性和设备的正常运行。

静态电阻应变仪的使用和应变片在电桥中的接桥方法I.静态电阻应变仪的使用方法：1.连接电源：将静态电阻应变仪与电源连接，并确保电源正常工作。

2.连接测量部件：将待测材料与应变片连接，可以使用焊接、粘贴等方式进行固定。

注意：应变片应与待测材料的应变方向垂直。

3.连接线缆：将测量部件与静态电阻应变仪的测量端子连接，确保连接良好。

4.设置通道参数：根据实际需求，设置静态电阻应变仪的通道参数，如采样频率、增益等。

5.校准仪器：在进行测量前，需要对静态电阻应变仪进行校准，以确保测量结果的准确性。

6.开始测量：完成上述准备工作后，启动仪器开始测量。

可以根据需要连续采集数据，也可以在特定时间点进行测量。

7.数据处理：测量完成后，可以将数据导出到计算机或其他设备进行进一步的数据处理和分析。

II.应变片在电桥中的接桥方法：在静态电阻应变仪中，应变片通常被用作电桥电阻的一个分支，以实现应变信号的测量。

下面是常见的接桥方法：1.电压式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而导致电阻值的变化。

-将应变片与其他三个电阻（R1、R2和R3）组成电桥电阻网络。

-将电桥的两个节点连接到电源和检测仪器上。

-通过改变电桥两侧的电位差，可以测量到电桥的平衡电压，从而推断应变。

2.电流式电桥接桥方法：-将应变片安装在待测材料上，保持与材料的接触良好。

应变片会产生应变，从而影响电桥电路中的电流。

-将电桥设置为电流驱动模式，即通过变送器发送一个恒定的电流信号到电桥电路。

-电桥电路中的四个分支电阻包括应变片阻值（R1）、参考阻值（R2）、已知阻值（R3）和待测阻值（R4）。

-根据电压检测装置测量电桥中的节点电压，进而推断应变的产生。

以上就是静态电阻应变仪的使用方法以及应变片在电桥中的接桥方法的详细介绍。

希望这些信息对您有所帮助。

无线静态应变仪操作规程无线静态应变仪操作规程一、引言无线静态应变仪是一种用于测量物体静态应变的仪器，由于其无线连接功能，便于实时监测和数据传输，被广泛应用于结构应变测试和力学性能研究。

为了确保使用无线静态应变仪的准确性和安全性，特制定以下操作规程。

二、仪器使用前的准备1. 检查仪器是否完好无损，排查损坏情况；2. 确保仪器电量充足，否则需进行充电；3. 查看仪器测量范围，确保能够满足实际测试需求；4. 将仪器安装在合适的位置，并将传感器与被测物体紧密连接。

三、操作步骤1. 打开仪器电源开关，待仪器启动完成后，进入测量界面；2. 在仪器上设置相关参数，如测量频率、测量单位等；3. 根据实际测试需要，选择合适的测量模式，如连续测量模式或单次测量模式；4. 确认测量准备就绪后，点击开始测量按钮，仪器开始进行静态应变测试；5. 在测试过程中，保持被测物体稳定，避免任何外力干扰；6. 测试完成后，点击停止测量按钮，保存测试数据；7. 对测试数据进行分析和处理，如绘制应变曲线、计算平均应变等。

四、注意事项1. 仪器使用过程中应避免与其他无线设备干扰，尽量保持在无干扰的环境中进行测试；2. 仪器应存放在干燥、通风的地方，避免受潮或过热；3. 仪器在使用过程中应注意防水防尘，避免进入液体或灰尘；4. 不要将仪器投掷、碰撞或过度挤压，避免造成损坏；5. 使用后应及时关闭电源开关，将仪器放置在安全的位置。

五、维护与保养1. 每次使用后应对仪器进行清洁，使用干净的软布擦拭仪器表面；2. 定期对仪器进行校准，确保测量的准确性；3. 注意保养仪器电池，定期进行充电以确保电量充足；4. 对于仪器损坏或故障，应及时送修或更换。

六、安全警示1. 使用过程中应注意仪器工作状态，避免触摸传感器和连接线；2. 注意防止电击和烧伤，遵守相关电气安全规定；3. 在使用过程中如有异常情况或发现潜在危险，应立即停止使用并寻求专业人员帮助。

以上就是无线静态应变仪的操作规程，希望能够对您的工作有所帮助。

程控静态应变仪使用方法1.设备准备首先，要确保程控静态应变仪正常工作。

检查设备的电源是否正常，并插上正确的电源插头。

然后，打开仪器的电源开关，等待仪器初始化完成。

接着，检查传感器和连接线是否连接牢固，避免出现漏电等安全问题。

2.选择合适的试样根据需要测试的材料和试验要求，选择合适的试样进行测试。

试样的形状和尺寸应符合相关测试标准或要求。

通常情况下，试样为直条形，需要具备足够的长度和宽度以保证测试的准确性。

3.安装试样将试样安装到静态应变仪上。

根据仪器的不同设计，可以采用夹紧、夹持或粘附等方式将试样固定在仪器上。

确保试样的固定牢固，以免出现试样滑动或脱落等情况。

4.设定测试参数根据需要测试的应变范围和应变速率等参数，设置合适的测试参数。

通常情况下，可以通过仪器上的控制面板或计算机界面进行设置。

参数的设定应符合测试标准或实验要求，并且合理安全。

5.开始测试所有的准备工作完成后，可以开始进行测试。

先确保仪器和试样处于静止状态，然后按下测试开始按钮或通过计算机界面开始测试。

仪器会自动施加外力到试样上，并记录应变值的变化情况。

6.数据采集与记录测试过程中，程控静态应变仪会自动实时采集试样的应变数据，并将其显示在控制面板或计算机界面上。

需要注意的是，测试过程中要注意观察试样是否有异常情况出现，以及仪器是否正常运作。

7.结果分析与报告测试结束后，可以对采集到的数据进行分析和处理，得出材料的应力-应变曲线、屈服强度、弹性模量等力学特性参数。

根据实验要求，可以生成测试报告，并记录相关测试数据、分析结果和结论等信息。

8.仪器保养每次使用程控静态应变仪后，要进行相关的仪器保养工作。

首先，要将仪器进行清洁，特别是试样安装区域和传感器等部位。

其次，要检查仪器的部件是否完好，并进行必要的维护和更换。

最后，将仪器妥善存放，避免受到损害。

总结：使用程控静态应变仪需要进行设备准备、选择合适的试样、安装试样、设定测试参数、开始测试、数据采集与记录、结果分析与报告、以及仪器保养等步骤。

静态电阻应变仪使用方法步骤一：准备工作1.静态电阻应变仪应放置在干燥、无尘、无振动的环境中。

2.检查仪器的电源是否连接稳定，电源开关是否打开。

3.安装好测量材料，确保与电极接触良好。

步骤二：调零操作1.打开静态电阻应变仪的电源开关，并等待其初始化完成。

2.按下仪器上的“调零”按钮，等待仪器完成调零操作。

在调零过程中，应保持测试材料不受外力干扰。

步骤三：测试操作1.确保测量材料已经与电极接触良好，并没有松动。

2.打开静态电阻应变仪所附带的数据采集软件，并进行相应的配置和校准操作。

3.注册测量数据的基本信息，例如采样频率、采样点数等。

这些参数应根据实际测试需求进行设置。

4.按下“开始测试”按钮，启动数据采集过程。

此时，应保持测试材料不受外力影响，以保证测量的准确性。

步骤四：数据分析与处理1.数据采集完成后，使用数据采集软件将采集到的数据导出。

2.使用数据处理软件，进行数据的滤波与平滑处理，以去除噪声和杂散信号。

3.对数据进行必要的校正和修正，确保得到准确的应变数据。

4.对于多组数据的比较分析，注意使用统计学方法，如均值、方差等。

步骤五：结果展示1.根据需要，将结果制作成曲线图、表格等形式进行展示。

2.分析并解读实验结果，得出相关结论。

3.结果的展示通常需要包括测试数据、误差分析、参数调节等信息。

步骤六：仪器维护1.测试结束后，关闭电源开关，并拔掉电源插头。

2.用干净布擦拭仪器表面，并注意去除杂质和灰尘。

3.对于仪器上的传感器和电极部分，应使用合适的清洁剂进行清洁。

4.定期检查仪器的电源线和连接线是否松动，如有松动应及时进行处理。

以上是静态电阻应变仪的使用方法。

使用者在操作过程中应仔细按照说明书进行操作，并注意仪器的维护与保养工作，以确保仪器的正常运行和测试结果的准确性。

静态电阻应变仪的操作与维护简介静态电阻应变仪是一种广泛应用于材料力学、结构工程、地质勘探等领域中的仪器设备。

其主要作用是测量材料的应力-应变关系，即当材料受到一定的力作用时，其形态发生改变，从而产生应变现象。

静态电阻应变仪可以测量该应变数值并与相应的力进行关联。

这样可以分析材料的力学性质，为相关工程提供参考依据。

本文将介绍静态电阻应变仪的具体操作方法以及日常维护保养要点，希望能够对使用该仪器的用户提供一些帮助。

操作1.连接：首先，请检查静态电阻应变仪是否连接电源和计算机。

如果没有连接，请先进行连接。

2.搭建样品夹：将样品夹安装在装置上，并将样品夹的夹口调整到合适的距离，以夹住试验样品。

3.安装样品：将试验样品放在样品夹的夹口中，并固定好。

4.调整参数：在计算机操作界面上，设置相应的试验参数，包括试验类型、采集率、灵敏度等。

根据使用手册进行操作。

5.开始测试：启动实验程序，并等待仪器采集数据。

在数据采集结束后，将采集得到的数据下载到计算机上，可以进行后续分析。

维护静态电阻应变仪是一种比较精密的仪器，需要进行正确的日常维护，才能够保证其稳定运行和延长使用寿命。

以下是一些常见的维护保养要点：1.环境要求：确保试验现场干燥，无湿度、尘埃、腐蚀气体等污染物质。

环境温度应在5°C ~ 35°C之间，湿度在30%~80%之间。

如有必要，可以使用加湿器、空气净化器等设备进行调节。

2.清洁：定期对试验设备进行清洁，清除表面的尘土，避免灰尘等污染物进入内部零部件。

3.校正：若发现仪器工作出现异常，应当及时校正，以确保其工作准确性。

校正方法可以参考使用手册，或者由厂家售后服务人员进行操作。

4.故障排除：如遇到如无法开机、仪器显示内容异常、数据采集产生偏差等故障，应当及时联系厂家进行维修或更换。

结论静态电阻应变仪作为一种广泛应用于实验室、工程设计等领域的仪器，具有重要的应用价值。

在操作时，用户应当仔细阅读使用手册，按照规定的步骤进行操作。

二、实验步骤（简述）
1、清点实验仪器，看是否齐全，检查实验仪器，看是否能正常显示数据。

2、采用1/4桥接线方式将梁表面的信号线，按测点1、2、
3、
4、5的顺序依次接到静态应变仪的接线柱上（接A、
B端），补偿片接到公共补偿的接线柱
1
上（接A、
B端）。

2
3、长按“参数设置”键。

然后通过点击“0-9”键选择1/4桥。

4、点击“参数设置”键。

然后通过点击“0-9”键选择电阻为120Ω。

5、点击“参数设置”键。

然后通过点击“0-9”和“移位”键选择灵敏度系数为2.08。

6、在点击点击“参数设置”键。

进入测量状态。

7、长按“调零”键，再按“左、右”键观察各测点的空载数据。

如某测点的应变数据显示“——————”择代表该测点过载（短接或断线），应重新接线。

8、打开实验报告，观察试验台，确定加载力。

9、点击“测量”键，记录空载状态下各测点的应变值。

10、采用逐级加载的方式，逐一向试验台加载砝码，共四个砝码。

11、每加载一个砝码记录一次各测点的应变值。

每加一个砝码表示加载196N。

12、记录好五次加载数据后，将砝码逐一卸下。

13、观察所测数据误差情况，分析原因。

14、用游标卡尺测量梁高H、梁宽B。

15、将所测数据按要求填入原始实验数据栏内。

YE2538A静态应变仪操作说明一、仪器介绍二、仪器安装1.将主机放置在平稳的工作台上，并连接电源线；2.将传感器安装在待测材料上，并连接传感器线与主机相应的接口；3.将数据处理器连接到主机上，并连接显示器。

三、测量操作步骤1.打开电源，确保仪器正常工作；2.按下主机上的“测量”按钮，进入测量模式；3.根据待测材料的需求，调整主机上的相应参数，如采样频率、采样时间等；4.按下开始按钮，仪器开始采集数据；5.在数据采集过程中，监视显示器上的数据变化。

可以通过调整主机上的参数，实时调整测量范围；6.采集完成后，仪器自动停止，并显示测量结果。

四、数据处理1.将数据处理器连接到计算机上，并打开相应的数据处理软件；2.将测量结果传输到计算机上；3.根据需要，可以进行数据处理和分析。

可以使用软件提供的算法和工具，对数据进行曲线拟合、统计分析等操作；4.将处理后的数据导出保存，并根据需要，可以打印或导出报告。

五、仪器维护1.定期检查仪器的电源线和接口是否松动，如有松动及时紧固；2.保持仪器干燥，避免受潮；3.定期校准仪器，确保测量结果的准确性；4.避免仪器与强电磁干扰源接触，以免影响仪器的正常工作；5.严禁将仪器暴露在高温、低温或潮湿环境中；6.使用结束后，注意关闭电源并拔掉电源线。

六、注意事项1.操作人员必须经过专业培训，了解仪器的使用方法和安全操作规程；2.避免重物碰撞仪器，以免损坏；3.严禁私自拆卸仪器，必须由专业技术人员进行维修；4.避免使用在强烈的电磁场或放射场中，以免影响测量结果；5.禁止使用不符合规定的电源和传感器；6.在操作过程中，应注意保持仪器周围的清洁，以免影响测量结果。
