伸缩缝质量控制要点伸缩缝质量控制要点一、引言伸缩缝是一种用于桥梁、建筑物等结构中的重要装置，能够吸收由温度变化、震动等引起的结构位移，保证结构的安全和稳定。
本文档旨在提供一个全面的伸缩缝质量控制要点，以确保伸缩缝的设计、施工和维护过程中的质量。
二、伸缩缝设计要点1. 结构设计要求：包括伸缩缝的位置、长度、宽度、高度等方面的要求。
2. 材料选用：选择适合的弹性材料，确保伸缩缝的灵活性和耐久性。
3. 垫层设计：垫层应具有良好的缓冲和密封性能，能够承受结构的变形。
4. 周边构件配合：确保伸缩缝的周围结构与伸缩缝相互配合，防止漏水和扭曲变形。
5. 弹性元件设置：根据实际情况设置合适的弹性元件，以提供伸缩缝的位移能力。
三、伸缩缝施工要点1. 施工前准备：包括场地准备、材料准备和工具设备准备等。
2. 伸缩缝安装：按照设计要求进行伸缩缝的安装，确保其位置准确、尺寸一致。
3. 嵌填材料施工：根据设计要求，在伸缩缝周围进行嵌填材料施工，确保密封性能。
4. 周边构件处理：对伸缩缝周围的构件进行处理，保证其与伸缩缝的配合性能。
5. 检查与验收：对施工的伸缩缝进行检查和验收，确保质量符合要求。
四、伸缩缝维护要点1. 检查周期：制定合理的检查周期，定期检查伸缩缝的状态。
2. 清洁保养：定期清洁伸缩缝及其周边构件，防止杂物堆积和阻塞。
3. 润滑维护：根据需要进行润滑维护，保证伸缩缝的正常使用。
4. 故障处理：发现伸缩缝存在故障或损坏时，及时处理修复，确保安全性能。
5. 记录与报告：对伸缩缝的维护情况进行记录和报告，为后续维护提供参考。
五、本文档所涉及附件如下：1. 伸缩缝设计图纸：包括位置、尺寸等设计要求的图纸。
2. 材料采购清单：包括伸缩缝施工所需的材料及其规格。
3. 工具设备清单：包括伸缩缝施工所需的工具设备及其数量。
六、本文档所涉及的法律名词及注释：1. 伸缩缝：结构中用于吸收位移的装置，也称为伸缩缝隙。
2. 弹性材料：一种能够恢复原状的材料，具有良好的弹性变形能力。

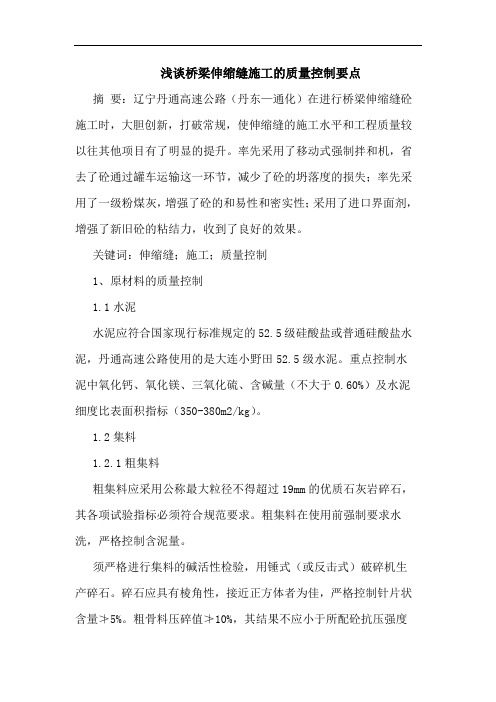

浅谈桥梁伸缩缝施工的质量控制要点摘要：辽宁丹通高速公路（丹东—通化）在进行桥梁伸缩缝砼施工时，大胆创新，打破常规，使伸缩缝的施工水平和工程质量较以往其他项目有了明显的提升。
率先采用了移动式强制拌和机，省去了砼通过罐车运输这一环节，减少了砼的坍落度的损失；率先采用了一级粉煤灰，增强了砼的和易性和密实性；采用了进口界面剂，增强了新旧砼的粘结力，收到了良好的效果。
关键词：伸缩缝；施工；质量控制1、原材料的质量控制1.1水泥水泥应符合国家现行标准规定的52.5级硅酸盐或普通硅酸盐水泥，丹通高速公路使用的是大连小野田52.5级水泥。
重点控制水泥中氧化钙、氧化镁、三氧化硫、含碱量（不大于0.60%）及水泥细度比表面积指标（350-380m2/kg）。
1.2集料1.2.1粗集料粗集料应采用公称最大粒径不得超过19mm的优质石灰岩碎石，其各项试验指标必须符合规范要求。
粗集料在使用前强制要求水洗，严格控制含泥量。
须严格进行集料的碱活性检验，用锤式（或反击式）破碎机生产碎石。
碎石应具有棱角性，接近正方体者为佳，严格控制针片状含量≯5%。
粗骨料压碎值≯10%，其结果不应小于所配砼抗压强度的1.5倍。
碎石坚固性试验，质量损失≯5%。
1.2.2细集料宜采用中砂，细度模数≯2.6，含泥量≯0.5%。
进场的河沙必须过筛。
1.3外加剂选用的各种外加剂应有严格的技术文件：产品说明书，并应标明产品主要成分掺量；出厂检验报告及合格证；掺外加剂后砼的性能检验报告。
1.3.1粉煤灰采用一级粉煤灰，粉煤灰的掺入量为水泥用量的12%-20%。
1.3.2聚丙烯纤维聚丙烯纤维要求采用进口产品，其质量应满足《公路水泥砼纤维材料》（jt/t 525-2004）要求，推荐掺量为1kg/m3。
1.3.3微硅粉按要求掺入微硅粉（25kg/m3）。
1.3.4减水剂采用高性能聚羧酸类复合型减水剂，其应复合优质引气剂和抗氯盐抑制剂，复合减水剂与水泥做配伍性试验。
桥梁伸缩缝装置安装工艺及技术要求桥梁伸缩缝装置安装工艺及技术要求桥梁伸缩缝装置产品在安装施工中为确保其特有的先进性、可靠性、平顺性，必须严格按照设计要求进行安装。
基本施工步骤和要求如下：1、切缝开槽根据设计图纸找到梁台或梁梁中心线，按设计宽度放样切缝，用沥青砼切缝机对铺好的沥青砼进行切缝，切缝边口应整齐无缺损，切缝隙间的沥青砼用风镐凿除，将槽口内临时填料清理干净并冲洗。
注意：不能将槽口以外的沥青砼破坏（包括破角和抬起）。
用高压泵冲洗槽口和构造缝内残留的杂物。
2、校正预埋筋认真检查预埋钢筋，特别注意预埋筋不得出现裂缝、折断及缺失现象，对有裂缝和折断的钢筋应及时按焊接要求补焊或补钢筋，对扭曲的预埋筋要理顺。
3、填塞构造缝用相应厚度的泡沫板塞入构造缝内，注意要有足够的深度和严密性，上面应和槽底相平。
不能有松动和较大的缝隙，以防止漏浆。
4、就位和焊接用吊车或人工将伸缩缝装置放入槽口内，注意左右前后位置要准确。
遇有干涉的预埋筋可适当扳弯，然后借助铝合金直尺和塞尺由中间向两端调整伸缩缝装置的顶面高度，直至顶面比沥青路面低0-2mm（D80）、0-3mm（D160），这时如果伸缩缝装置的缝隙宽度正好符合安装温度的要求，即可预埋筋扳靠到较近的伸缩缝装置锚环上进行焊接。
顺序为从中间向两端先点焊，然后检查复测，待符合要求时，再由中间向两端补焊。
要保证焊接牢固，每米各边至少有两处焊接，每条焊缝长度不小于40mm。
焊接完成后，及时割除固定门架即可。
如果伸缩缝装置的缝隙宽度不符合安装温度的要求，可用上述方法先将一根边梁和预埋筋焊接固定，再从中间向两端逐步割除固定门架，调整好间隙和高度后进行焊接。
5、塞泡沫板、穿筋、盖网、浇筑水泥砼上道工序完成以后，伸缩缝装置处于正常伸缩状况，此时选择宽度比缝隙宽度宽50mm，长度约为200mm，高度比槽口深度低40mm的泡沫板，上面横向切成V形槽，即可依次塞入两边梁下口的间隙中，并向一个方向靠拢挤紧，保证不窜浆，不上溢。

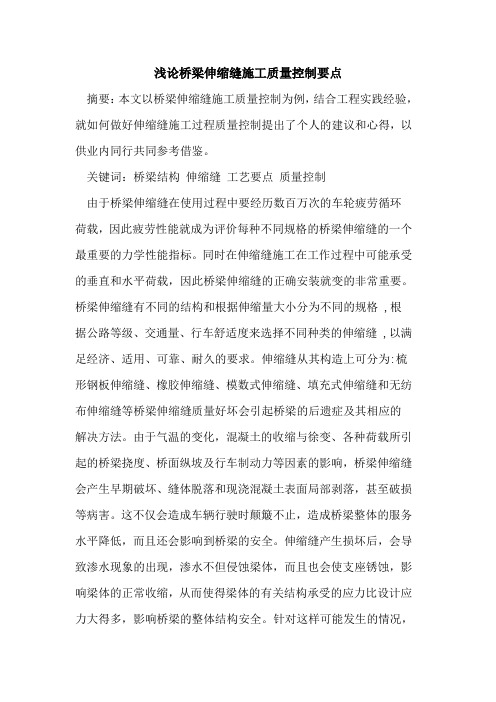

浅论桥梁伸缩缝施工质量控制要点摘要：本文以桥梁伸缩缝施工质量控制为例，结合工程实践经验，就如何做好伸缩缝施工过程质量控制提出了个人的建议和心得，以供业内同行共同参考借鉴。
关键词：桥梁结构伸缩缝工艺要点质量控制由于桥梁伸缩缝在使用过程中要经历数百万次的车轮疲劳循环荷载，因此疲劳性能就成为评价每种不同规格的桥梁伸缩缝的一个最重要的力学性能指标。
同时在伸缩缝施工在工作过程中可能承受的垂直和水平荷载，因此桥梁伸缩缝的正确安装就变的非常重要。
桥梁伸缩缝有不同的结构和根据伸缩量大小分为不同的规格 ,根据公路等级、交通量、行车舒适度来选择不同种类的伸缩缝 ,以满足经济、适用、可靠、耐久的要求。
伸缩缝从其构造上可分为:梳形钢板伸缩缝、橡胶伸缩缝、模数式伸缩缝、填充式伸缩缝和无纺布伸缩缝等桥梁伸缩缝质量好坏会引起桥梁的后遗症及其相应的解决方法。
由于气温的变化，混凝土的收缩与徐变、各种荷载所引起的桥梁挠度、桥面纵坡及行车制动力等因素的影响，桥梁伸缩缝会产生早期破坏、缝体脱落和现浇混凝土表面局部剥落，甚至破损等病害。
这不仅会造成车辆行驶时颠簸不止，造成桥梁整体的服务水平降低，而且还会影响到桥梁的安全。
伸缩缝产生损坏后，会导致渗水现象的出现，渗水不但侵蚀梁体，而且也会使支座锈蚀，影响梁体的正常收缩，从而使得梁体的有关结构承受的应力比设计应力大得多，影响桥梁的整体结构安全。
针对这样可能发生的情况，主要就是要控制好伸缩缝的施工质量，保证其密实度。
为了确保工艺质量，在质量控制和把关上有着不少讲究，伸缩缝安装工艺按照施工顺序可分为:先装缝后铺路和先铺路后装缝两种工艺。
本次施工选用先铺路后装续安装工艺,即在桥梁伸缩缝处先行攒锦沥青路面,待压路机充分压实达到通车条件后,切除伸缩缝部位的路面、安装伸缩缝。
这一工艺较先装缝后铺路工艺更能保证伸缩缝部位的平顺,能克服临近伸缩缝两侧的不易密实的问题。
其具体的施工工艺如下:一、施工工艺控制1、做好施工前准备工作，包括熟悉图纸、安装操作规程，并进行施工操作规程培训；对伸缩缝的位置编号进行检查，对伸缩缝进行顺直度、平整度扭向及间距进行检查验收工作；机械设备配备齐全，小型机具应全部到位，尤其是发动机，必须检查其完好率，同时确保有一台作为备用，保证施工顺利进行；合理选择拌和站及混凝土的运输，混凝土采用c50钢纤维高强度混凝土，长距离运输容易出现离析，应尽量保证拌和站的位置使运输距离最短；配备采条布、土工布、钢板或帆布，以防止路面污染；做好施工警示标志，加强交通管制，确保施工质量。
道路桥梁工程伸缩缝施工技术摘要：道路桥梁工程中的伸缩缝施工技术是非常重要的一项技术，它直接关系到桥梁的使用寿命和运行安全。
在桥梁的使用过程中，受到自然因素和运行负荷的影响，桥梁会产生变形和位移，这就需要通过伸缩缝来对其进行补偿和控制。
基于此，本篇文章对道路桥梁工程伸缩缝施工技术进行研究，以供参考。
关键词：道路桥梁工程；伸缩缝；施工技术引言道路桥梁工程的伸缩缝施工技术是保障桥梁结构安全和稳定的重要环节。
伸缩缝的作用是在桥梁结构受到温度、湿度和荷载等因素的影响时，能够使桥梁产生适应性变形，从而保证桥梁的正常使用和运行。
本文将介绍道路桥梁伸缩缝施工技术的相关内容，以帮助读者更好地了解和应用该技术。
1道路桥梁工程伸缩缝施工特点不同桥型、不同材料、不同设计要求的桥梁可能需要采用不同类型的伸缩缝施工技术。
伸缩缝施工具有很强的多样性，需要根据实际情况灵活选择合适的施工方法。
伸缩缝施工中使用的材料要经受住桥梁所承受的荷载，同时能够适应温度变化引起的桥梁结构变形。
常见的材料包括橡胶、金属、塑料等，这些材料具有一定的弹性和耐久性。
伸缩缝施工涉及到桥梁结构的整体设计和施工过程中的细节处理。
需要考虑桥面的平整度、缝隙的宽度和密封性、施工后的可靠性等。
对施工人员的技术要求较高，需要掌握相关的理论知识和实际操作技巧。
伸缩缝作为桥梁结构的脆弱部分，需要定期进行检查和维护保养。
包括清理污垢、补充防水层、更换破损材料等。
在伸缩缝施工过程中要考虑到维护保养的方便性和可行性。
伸缩缝施工对桥梁结构的安全性具有重要影响。
2道路桥梁工程中伸缩缝施工面临的问题2.1施工难度较大由于施工环境复杂、施工空间狭小、高度限制等因素，施工难度增加，施工周期可能会延长。
这将增加项目的时间成本，并可能对后续施工工序产生影响。
施工难度大意味着需要采取更多的安全措施和预防措施。
如果这些措施不得当或者未能有效执行，可能会导致施工人员和周围环境的安全风险增加。
施工难度大意味着施工过程中的每一个细节都更加关键。
桥梁伸缩缝施工的质量控制要点桥梁伸缩装置统一采用“反做法”施工，为使伸缩装置安装后尽量避免发生跳车现象，我们重点从以下几方面加以控制：一、伸缩装置产品的质量控制1、伸缩装置将严格执行材料审批制度。
2、伸缩装置到场后供应商必须提供产品合格证书、型钢合格证书及产品说明书。
伸缩装置应按设计长度供货，因型钢长度或运输等原因需现场焊接接长的伸缩装置，其工作应由产品供应厂家完成，由此造成的质量问题由产品供应厂家负责。
伸缩装置接长完成后需进行验收。
3、伸缩装置运输过程中注意成品保护，伸缩装置在现场存放时间不宜过久，以免发生形变。
二、伸缩缝预留槽内填充材料的控制要点1、伸缩缝预留槽内填充材料前应将伸缩缝及梁端用PVC板、木板或砂袋进行堵塞，防止填料在振动环境中下漏。
2、伸缩缝内应填充二灰砂砾，二灰砂砾应捣实，其表面加铺厚度不小于5cm厚的不低于C20标号的豆石砼或水泥砂浆，其表面应与桥面铺装面平整一致。
三、沥青砼摊铺的控制要点铺筑沥青砼前对伸缩缝附近20米（每侧10米）范围路面高程严格进行高程测量，控制纵横平整度。
对中面层沥青砼进行调整，然后铺筑沥青砼路面表面层。
四、伸缩缝切缝的控制要点1、伸缩缝切缝前需确定切缝位置，切缝位置根据三米直尺的平整度检测情况确定（以伸缩缝为中心，两侧宽度一般控制在30～50cm以内，对称布置）。
切缝施工采用切缝机作业，切缝后边缘应做好保护，无缺棱掉角现象。
2、清除缝内填充材料及松散结构，必须做到伸缩缝处断开、贯通，并用气泵吹净。
监理人员要严格检查缝内清扫情况，合格后方可进行伸缩缝安装。
3、清缝的同时要将槽内预埋钢筋根部握裹的砂浆凿除，同时对槽内砼外露面进行凿毛处理。
4、从切缝到砼浇筑完成，必须对伸缩缝两侧宽度2～3m范围内进行苫盖保护。
将缝内清除的废料及时清除现场。
五、伸缩装置安装的控制要点1、伸缩装置锚固筋与梁（板）预埋筋间距均为25cm，安装前必须检查预埋筋的位置，如有偏差需做调整，数量不足时必须植筋补足，植筋直径不小于Ф16mm，埋深不小于200mm。
公路桥梁D80伸缩缝施工技术一、施工准备1. 技术准备：在施工前，组织相关技术人员熟悉图纸，掌握D80伸缩缝的构造特点、性能要求及施工工艺。
针对施工难点，制定合理的施工方案。
2. 材料准备：根据设计要求，采购合格的D80伸缩缝材料。
材料到场后，进行验收，确保质量符合标准。
3. 设备准备：准备切割机、电焊机、气割设备、平板运输车等施工所需设备，并确保设备性能良好。
4. 人员准备：组建专业的施工队伍，明确各岗位职责，进行技术交底和安全教育。
二、施工流程1. 伸缩缝切割：按照设计位置，采用切割机将原有桥梁伸缩缝切除，确保切割面平整、垂直。
2. 清理槽口：切割完成后，清理槽口内的混凝土碎块、油污等杂物，确保槽口干净、无积水。
3. 安装定位：将D80伸缩缝放入槽口内，采用定位板进行初步定位。
调整伸缩缝位置，确保其中心线与桥梁中心线重合。
4. 固定焊接：采用焊接方法将伸缩缝与预埋钢筋固定。
焊接过程中，注意焊接质量，避免烧伤伸缩缝。
5. 浇筑混凝土：在伸缩缝两侧浇筑C40混凝土，浇筑时注意振捣密实，确保混凝土与伸缩缝充分接触。
6. 养护：混凝土浇筑完成后，进行覆盖保湿养护，养护时间不少于7天。
7. 拆除模板：混凝土强度达到设计要求后，拆除模板，清理伸缩缝表面污垢。
8. 防水处理：在伸缩缝两侧涂抹防水涂料，提高伸缩缝的防水性能。
三、施工注意事项1. 施工过程中，严格遵循设计图纸和规范要求，确保施工质量。
2. 严禁在雨天施工，避免混凝土受潮影响强度。
3. 施工现场做好安全防护措施，确保施工人员安全。
4. 加强施工过程中的质量检查，发现问题及时整改。
四、质量控制与验收1. 材料验收：对到场的D80伸缩缝材料进行严格的质量检查，包括外观、尺寸、材质等，确保所有材料均符合国家相关标准和设计要求。
2. 施工过程监控：在施工过程中，质量管理人员应全程监控，确保每一道工序都按照规范操作，及时发现并纠正施工中的质量问题。
3. 伸缩缝安装精度：安装伸缩缝时，要严格控制其中心线偏差、高程和坡度，确保安装精度在允许范围内。
重庆交通建设（集团）有限责任公司遂资高速公路遂宁至资阳段TJ1合同段项目部
施工技术交底记录
年月
以路面及两端缝为基准将型钢点焊定位，要求
凿除松散混凝土，同时将缝内的杂物清理干净。
缝宽一定要满足设计宽度要
脱钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。
在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大
调平过程中应采
）砼：伸缩缝的浇注均采用
罐车运输的最小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。
缩缝，以沥青砼铺装层来控制伸缩范围内砼及伸缩缝本身的平整度和标高。
（A
用植筋胶或环氧树脂进行钢筋补植，补植深度不小于
个锚固筋焊一个焊点，两侧对称施焊，以保证抄平后的伸缩缝不再发生变位，严禁从一端平移施焊，造成伸缩缝翘曲。
绑轧钢
，应按照规范要求，采用浅接触，保证焊接长度。
严禁出现点焊、跳焊、角钢用气割枪割去，使其自由伸缩，此时应严格保护现场，防止车辆误压。
砼振捣时应两侧同时进行，为保证砼密实，特别是型钢下砼的密实，
（
施工过程中“零污染”控制
4 纵坡(%)
施工现场应切实做好安全工作，应将道路进行封闭，包括必要的纵向封
1、本表由交底部门填写，交底部门与按受交底部门各保存一份。
2、工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
3、。
公路桥梁伸缩缝规范
公路桥梁伸缩缝是指在开口伸缩缝上设有伸缩装置的桥梁，它具有连接两个或多个主体结构，并能随温度变化而伸长和收缩的功能，以保证桥梁在使用过程中的安全稳定性。
为了确保公路桥梁伸缩缝的设计和施工质量，一般会制定一些规范，下面我们来介绍一下公路桥梁伸缩缝规范的相关内容。
1. 伸缩缝的选型
根据不同的桥梁类型和伸缩缝的作用，选择适合的伸缩缝型号和规格。
在选择伸缩缝时要考虑桥梁的跨径、荷载、温度变化、要求的伸缩量以及材料和施工工艺等因素。
2. 伸缩缝的材料要求
公路桥梁伸缩缝的材料应具有耐候性、耐热性、耐腐蚀性和耐磨损性，并能满足伸缩缝的功能要求。
常用的伸缩缝材料有橡胶、聚氨酯、金属橡胶等。
3. 伸缩缝的施工要求
施工前要进行方案设计和技术交底，明确施工步骤和质量要求。
在施工过程中要保证伸缩缝的位置和尺寸准确，保证伸缩缝装置的安装质量，同时还要进行必要的试验和检验。
4. 伸缩缝的验收标准
完成伸缩缝施工后，要进行验收和测试。
验收时要根据规范的要求进行伸缩量、温度变形、质量问题等测试，确保伸缩缝的功能正常及质量达到要求。
5. 伸缩缝的日常检查和维护
公路桥梁伸缩缝的使用寿命一般为10年左右，因此在使用过程中需要定期进行检查和维护。
检查内容包括伸缩缝的变形情况、松动情况、密封性能以及周围环境等情况，发现问题要及时处理。
公路桥梁伸缩缝规范对于确保公路桥梁的安全和稳定性具有重要的意义。
遵守规范的要求，进行科学合理的选择、设计和施工，能够有效延长桥梁的使用寿命，提高道路安全性，保护人民群众的生命财产安全。
公路桥梁伸缩缝施工技术控制要点 ■王志恭 （泉州湾跨海大桥有限责任公司，泉 ’Ｉ，ｌ ３６２０００） 摘要伸缩缝作为公路桥梁建设的重要组成元素，其施工质量，不但直接影响 行车的速度、舒适性和安全，而且影响桥梁的使用寿命、甚至可能危及桥梁安全。因此， 做好伸缩缝的安装有其重要意义。本文结合泉州湾跨海大桥伸缩缝施工，阐述桥梁伸 缩缝施工过程应注意的重点及技术控制要点，供同类工程施工参考。 关键词公路桥梁伸缩缝施工要点技术控制
在公路桥梁建设中，伸缩缝施工过程是桥梁建设的 重要组成部分之一，在很多已通车的桥梁中，伸缩缝常出 现这样或那样的问题，主要表现为伸缩缝变形、浇筑混凝 土破碎，路面咬边损坏，不同程度的错台，伸缩缝装置梁 断裂跷起，自然伸缩困难等，轻者使车辆行驶通过产生跳 车，行车不顺畅，司秉人员感到不适，舒适性下降，重者造 成车辆安全事故，且对桥梁、公路路面产生冲击，造成桥 梁路面的过早破坏。在此，结合泉州１湾跨海大桥工程项目 伸缩缝施工体会，阐述在桥梁伸缩缝施工过程中应注意 的重点及技术控制，通过采取有效施工措施，改进施工工 艺，以最大程度地避免因伸缩缝施工不慎引起的各种病 害产生。 １ 工程慨况 泉州湾跨海大桥项目路线全长２６．７ｋｍ，其中跨海大 桥长１２．４５ｋｍ，主桥长８００ｍ、为主跨４００ｍ双塔斜拉桥；主 塔高１５７．１ｍ，全线采用高速公路标准建设，设计速度 １００ｋｍ／ｈ。蚶江互通至秀涂互通段为双向八车道，宽度４１ 米；引桥段为双向六车道，宽度３３．５ｍ。工程概算总投资 ６９．２３亿元，采用Ｄ８０、Ｄ１６０、Ｄ２４０、Ｄ３２０、Ｄ４００、Ｄ９６０型号 模数式伸缩缝装置。 ２伸缩缝施工前有关各道工序的控制 （１）在桥梁建设过程中，设置伸缩缝处的桥台浇筑和 梁片预制的尺寸及预留槽口的大小、预埋钢筋的位置型 号要严格按施工图纸标注施工。 （２）对桥面铺装完成后进行反开槽施工的伸缩缝，为 了确保其施工质量，桥面铺装前要注意伸缩缝槽口临时 填缝填料的密实、牢固且以后易开挖；路面铺装施工至伸 缩缝处要连续、平顺、平整，才能使伸缩缝外侧沥青混凝 土路面的纵横坡、平整度满足规范要求；对路幅宽的沥青 混凝土路面有条件选用整幅施工最佳。 ３伸缩缝施工前的准备工作 （１）伸缩缝装置类型的选择及设计，根据桥梁设计施 工图的要求，选择使用伸缩缝的类型，泉州湾跨海大桥项 目伸缩缝型号多且尺寸较大，选择模数式伸缩缝装置。 伸缩缝装置的设计：按桥梁设计的伸缩缝缝宽大小， 槽口尺寸、预埋钢筋的位置、间距、型号，设计与之相匹配 的伸缩缝装置梁、梁上连接钢筋、位移箱和路面防裂钢筋 网；计算梁端间隙的预留及伸缩装置产品型钢间隙的设 置；伸缝长度以现场实际丈量为准。 （２）伸缩缝运输堆放。伸缩缝工厂组装后包装运输至 工地现场堆放，对伸缩缝装置长度超长不好运输，可在工 厂试组装后，分段组装运输，现场拼接，拼接处最好设于 公路标线上；堆放注意分型号平顺、平整放在按吊点作为 支撑点的枕木上，用帆布遮盖，防止淋雨和阳光暴晒，以 免产生变形。 （３）管理机制建立和施工团队的选择。成立生产质量 管理小组，进行精心组织，统筹安排，制定质量检查复审 制度，明确管理机制，严格执行前道工序验收不合格不能 进入下一道工序施工，确保施工质量。选择优秀的生产厂 家和有经验的专业施工队伍，抓好施工组人员岗前培训 教育，使之熟悉图纸，掌握从事业务的各自操作规程，按 规范施工：施工队伍要按工序不同分成几个专业小组，明 确各自任务，各司其责；在伸缩缝施工前要向总监办上报 施工组织设计方案，经批准后方可组织施工。 （４）材料检验、设备配置。对进场的材料按规定频率进 行抽查或检验，合格方可使用；机械设备按满足施工组织 设计方案，施工进度计划，施工质量所应投入的全部设备 且略有富余。
ｒ—］ 福建交通科技２０１７年第１期 ＿ ｜ 目 塑ｌ ｌ Ｉ 瞍阻啊＿ｌ删刘叠■■殂—■■ｌｉ ＼
＿ｌ
（５）交通组织方案。根据建设工程总体完成情况及伸 缩缝的施工计划，合理制定交通组织方案，分段封闭施 工，做到既能保证整体工程施工运输通道顺畅，又能保证 局部伸缩缝施工路段禁止通行，采用施工指示标志与围 挡相结合，达到进度、质量、安全三不误。 （６）混凝土拌和站的设置应在离伸缩缝施工工地距离 较近的位置，以避免长距离运输产生离析。 ４放样、切缝开槽 （１）放样：在伸缩缝设计位置根据实际放出桥梁伸缩 缝中线，然后按设计开槽宽度要求，从伸缩缝中线向两边 弹出切割边线，可以适当加宽２￣３ｃｍ，放样应准确，且垂 直于轴线；确定伸缩缝中线要准确，避免伸缩缝装置的边 梁或位移箱没搁在实处，处于悬空状态，容易造成伸缩缝 破坏；放样处铺装的沥青混凝土路面的平整度应满足规 范要求，根据检测实际平整度可以适当扩大切割面的宽 度，但还是不能满足平整度要求的，只能重铺路面。 （２）切缝开槽：用混凝土切缝机械按弹出的边线进行 切割，要求切缝位置尺寸准确，垂直桥梁轴线，顺直，不咬 边，一定要把沥青混凝土面层切透，以免开槽时缝外沥青 混凝土路面松动，否则，对以后进行伸缩缝标高确定影响 较大，使用一段时间后容易产生错台；用风镐配合清理槽 内的铺筑路面，临时伸缩缝填料，对部分槽口浇筑混凝土 尺寸有偏差的，应在满足梁片安全的情况下进行整修，以 确保伸缩缝安装尺寸的满足；开槽最好用人工结合风镐 进行，严禁使用小型挖掘机开槽，以避免损伤梁片及缝外 沥青路面；要对新清出来的槽口进行凿毛，以便浇筑混凝 土更好的连接；清扫槽内松动混凝土和其他杂物，用水枪 将槽内冲洗干净。 “零”污染施工。切缝清渣时，在切缝线以外沥青路 面，必须铺上一层塑料彩条布，并用胶带纸粘好，用于堆 放开槽时产生的废料；在切割路面时产生的白色浆液漫 到沥青路面上，应及时用清水清洗干净，以避免污染路 面。 ５伸缩缝装置安装的初始梁端间隙、型钢间隙控制 桥梁伸缩装置从设计、安装、使用过程中，其梁端间 隙的预留，及伸缩装置产品型钢间隙的设置，对伸缩装置 产品后期使用耐久性均有较大影响。因此，对伸缩缝装置 安装的初始梁端间隙、型钢间隙控制是伸缩缝施工极其 重要的工作，其与安装时的温度密切相关，泉州湾跨海大 桥伸缩缝初始梁端间隙、型钢间隙按如下公式计算： ５．１梁端间隙的设置 对于伸缩缝的梁端间隙的设置，需根据伸缩量以及 所设计选用的伸缩装置来确定梁端的间隙，不同的伸缩 装置所需的梁端间隙是不同的：一般可按如下公式进行 计算设置梁端间隙：
福建交通科技２０１７年第１期圈
．产 （ ｍａｘ一 ） ｉｌ１．１ ｒｌ Ｊ 、‘ Ｊ 』Ｊ１础』ｍｉｎ 式中：卜梁端间隙；
设计伸缩量； ，一当地最高气温（。Ｃ）； 当地最低气温（。Ｃ）； ——伸缩装置安装时气温（ｏＣ）；
． ｎ－一梁端最小间隙，参考伸缩装置厂家设置伸 缩装置的最小梁端间隙。 ５－２伸缩装置产品型钢间隙的设置 对于模数式伸缩装置产品型钢间隙的设置，需根据 产品的伸缩量，项目当地的最高气温和最低气温，以及安 装时的气温等情况进行设置；一般可按如下的公式进行 计算设置伸缩装置产品型钢间隙：
Ｂ＝８０ｘ杀 』ｍａｘ ｌｍｎ
式中：Ｂ——型钢间隙：
ｒ当地最高气温（。Ｃ）；
一为地最低气温（。Ｃ）；
一伸缩装置安装时气温（ｏｃ）； ８０——型钢间隙，设计拉开最大达Ｎ８０ｍｍ。 以Ｄ１６０型模数式伸缩装置为例计算，伸缩量＝ １６０ｍｍ，当地最高气温Ｔ￣＝４０。Ｃ，当地最低气温 ＝０ｏｃ， 产品梁端最小间隙 ＝８０ｍｍ；计算得在不同温度条件下 Ｄ１６０型模数式伸缩装置的梁端间隙、型钢间隙对应安装 温度列于表１： 表１安装温度
对工厂组装的伸缩缝装置，梁端间隙、型钢间隙若与 安装时的温度不相匹，需按安装时的当地温度进行现场 调整。 模数式１６０型伸缩缝装置的安装断面图如图１所示。
