PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边螺纹连接阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连接，采用的配件均为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同的管道，或同种管道PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通，DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。

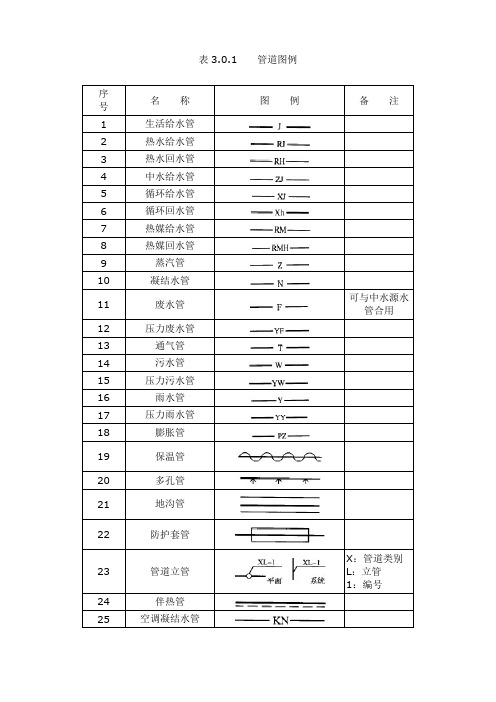

表3.0.1管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3管道连接
3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4管件
3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6给水配件
3.0.7消防设施的图例宜符合表3.0.7的要求。
表3.0.7消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11仪表。
表3.0.1 管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。
表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11 仪表。
佛山市顺德区腾安消防设计工程有限公司常用管道展开图图解编制人：2011年11月10日目录编写说明一、概述 (3)二、展开下料壁厚处理 (3)1、............................... 圆管类下料展开长度计算32、................................... 异径三通管壁厚处理33、........... 等径三通管及虾节弯头展开周长及管子外径计算3三、几种常用的几何作图法 (4)1、作垂线（十字平分线）42、等分角的画法4①、直角的二等分画法（含四等分） (4)②、直角的三等分画法 (5)3、十二等分圆周5四、....................................... 90°直角弯展开图6五、............................... 90°直角单节虾壳弯展开图7六、............................... 90°直角双节虾壳弯展开图8七、同径三通展开图 (9)八、异径三通展开图10九、同心大小头展示图 (11)十、偏心大小头展示图 (12)编制说明一、概述在管道工程中看懂图，下准料是十分重要的，下料过程大致可分为放样，作展开图，画线，切割，等步骤。
其中放样和作展开图是下料过程的关键。
依照实物或施工图的要求，按正投影原理把需要制作的管子，管件等形状画到放样平台，钢板或油毡纸上的操作称为放样，所画出的图形称为放样图。
将管子，管件等物体的表面按其实际形状和大小，摊平在一个平面上，称为管子，管件等物体的展开，展开后所得到的平面图形，称为该物体的表面展示图。
管子，管件等物体展开的方法，有计算法和作图法，一般施工现场多采用作图法。
无论制品的外形如何复杂、都可以用这两种方法来展开。
在作图展开法中，按其作图方法的不同，又可分为放射线法，平行线法和三角形法等，本编章介绍的常用展开图主要有弯头，三通、大小头，就是采用常用的平行线法和放射线法。
二、展开下料的壁厚处理钢管都有一定的壁厚，分内径，外径和平均直径。
在展开下料过程中，如果取错管径，作出来的展开图及管件的下料会产生较大的误差。
因此在展开下料前必须根据具体情况决定用外径还是用内径。
解决这个问题的过程称为壁厚处理。
凡壁厚(板厚)大于1.5mm的，均应进行壁厚处理。
1、圆管类下料展开长度计算用钢板卷制的管展开长度的计算，钢板在卷成圆管时，里面受压缩短、外面受拉伸长，中性层不变。
因此应按中径计算圆管展开长度。
同时制作展开图的样板也有厚度，因此样板的周长也应考虑这个因素。
即L= n (d+t)。
2、异径三通管壁厚处理异径三通小管径端的展开周长按管径中径即n (d+t)，开孔端展开周长则按小管径内径计算，即n d o3、等径三通管及虾节弯头展开周长以管子外径计算即n D o式中L=圆周长，n =圆周率（3.14.16）, d=管子内径，t=管壁厚度，。
=管子外径。
三、几种常用的几何作图法1、作垂线（十字平分线）①、作已知AB直线上一点0的垂线作法②、以0为圆心，任意长为半径画弧，在AB直线上交于C，D两点。
③、分别以C、D为圆心，以任意长半径画弧，（但必须大于CO或DO），相交于E，F两点。
④、连接FE,即为垂直于AB并过0 的直线。
就是通常所说的十字平分线。
2、等分角的画法（1）、直角的二等分画法（含四等分）①、作90°直角②、以B点为圆心，任意长度为半径画圆弧，交角的两边1，2两点，③、分别以1, 2两点为圆心，R为半径画弧相交于D点，④、连接B，D两点，贝U BD线分/ ABC为两等分。
⑤、如需作90°直的四等分角，则需在/ABC或/ DBC上以相同的方法则可平分四等分。
△(2) 三等分直角的画法①、作90°直角②、以B点为圆心，R为半径画弧，交直角的两边1，2两点，③、以1，2两点为圆心，R为半径, 分别画弧交前弧于3，4两点，④、连接B，3和B，4便为直角/ ABC的三等分。
3、十二等分圆周①、作十字平分线②、以OA为半径作圆交A、B、C、D③、以A、B、C、D为圆心，OA为半径画圆交E、F、G、H、I、J、K、L④、A、G、H、B、I、J、C、K、L、D、E、F即为圆十二等分点。
EKC A0GH四、90°直角弯展开图直角弯展开图步骤如下：(1)以管外径D为直径，h高为圆心画圆。
(2)将半圆分成6等分，其等分点的标号为1, 2, 3, 4, 5, 6, 7。
(3)把圆管周长展开成12等分的水平线，总长度为n D，从左至右依次标注各等分点的标号为1, 2, 3, 4, 5, 6, 7, 6, 5, 4, 3, 2, 1。
(4)在展开的水平线上，由各点作垂直线，同时由半圆周上各点向右引水平线与之相交。
(5)用光滑曲线连接各垂直线同水平线的相应交点，即得直角弯展开图。
h(1) z AOB=90°,以0为圆心，以R为弯曲半径，画出虾壳弯的中心线。
(2) 因为整个弯管由一个中节和两个端节所组成，因为端节的中心角 a =22.5°。
作图时先将90°的/AOB平分为两个45°角(/ AOC及/ COB),再将45°的/ COB平分成两个22.5°(/ COD及/ DOB)。
(3) 以弯管中心线与OB的交点为圆心，以管子外径的1/2长为半径画圆，然后六等分半个圆周。
(4) 通过半圆上的各等分点作垂直于OB的直线各垂直线与OB线再交各点是1,2, 3, 4, 5, 6, 7,与OD 线相交各点的序号是1，，2，，3，，4，，5，，6，，7，。
再将端节左右，上下对称展开。
(5) 在OB延长线上画直线EF,在EF上量出管外径的周长并12等分之，从左至右等分点的顺序标号是1, 2, 3, 4, 5, 6, 7, 6, 5, 4, 3, 2, 1。
通过各等分点作垂直线。
(6) 以直线EF上的各等分点为基点，分别截取11，, 22，, 33，, 44，, 55，, 66，,77,线段长，画在EF相应的垂直线上，将所得的各点交点用光滑的曲线对接起来，就是端节展开图。
如果在端节展开图的另外一半，同样对称地截取11，,22，, 33，, 44，, 55，, 66，, 77,后用光滑曲线连接起来，即得中节展开图。
(1)作/ AOB=90°,以0为圆心，以R为弯曲半径，画出虾壳弯的中心线。
(2)因为整个弯管由两个中节和两个端节(相当于6个端节)组成，因此，端节的中心角a =15°。
作图时，先将900的/AOB三等分，使每个角均为30°，再将离直线0E最近的30°平分，则/ COB为15°。
(3)以弯管中心线与OB的交点为圆心，以管子外径的1/2长为半径画半圆并六等分。
(4)通过半圆上的各等分点，作垂直于OB的直线，交OB各点的序号是1,2,3, 4, 5, 6, 7 交OC 各点的标号是1，，2，，3，，4，，5，，6，，7，。
(5)沿OB延线方向画直线EF,在EF量出管外径的周长并12等分之。
从左至右等分点的顺序是1, 2, 3, 4, 5, 6, 7, 6, 5, 4, 3, 2, 1,通过各等分点作垂直线。
(6)以直线EF上各等分点为圆心，以11，, 22，, 33，, 44，, 55，, 66，, 77,的线段长为半径，左右上下对称地在EF相应的诸垂直上画出相交点，将所得的交点用光滑的曲线连接起来，即成两节虾壳弯中节展开图。
1 234567.6 54321八、异径三通展开图绘制同径三通展开图步骤如下： 一、 同径三通展开图(1) 绘制正视图(包含相应的轴线) (2)以11为直径，画半圆并6等分。
(3) .......................................................................................................... 作2的垂线交2'3的垂线交3' 4的垂线交4' ............................................................... 。
(4) 计算圆的周长n D 并分为12等分。
(5) 作4'射线到4'，作3'射线到3'，作2'射线到2' 作1'射线到1'(6) 将1, 1' 2 2' 3 3' 4 4'的交点以光滑连线连接即为同径三通展 开图。
二、 同径三通管孔开孔展开图； (1) 作1/2圆周平面图并6等分。
(2) 作11'射线交1,作22'的射线交2,作33'的射线交3,作44'的射 线交4。
(3) 将1, 2, 3, 4各点作光滑连线连接即为同径三通管孔的展开图绘制异径三通展开图步骤如下:11/ K33\lr14_|3/1锐托D」、 小管径展开图：(1) 绘制侧视图。
(2) 以44为直径画半圆并6等份。
(3) 1,2, 3, 4各点分别在大圆D 圆孤上作垂线相交于44' 33' 22' 11'……。
(4) 作44的延长线11。
(5) 计算圆周并将线段11分为12等分。
(6)向右作1' , 2' , 3'3 , 4'4……作射线,并将射线的交点做光滑连线即为 小管径展开图。
二、 大管开孔展开图：(1) 作正视图。
(2) 以11为直径画半圆并6等分。
(3) 分别作1 , 2 , 3 , 4的垂线与侧视图1' , 2' 3' , 4'的交点并作光滑连线即 为小管插入大管深度的正视图投影。
(4) 分别作A , 1 , 2 , 3 , 4……。
垂线交1/2 n D 的直角线。
(5) 根据侧视图4'~3', 3'~2', 2'~1'……各投影点的水平距离在俯视图 1/2n D 的中点4'分别截取相应线段。
(6)得到正视图与俯视图各交点41' 32' ' 23' ' 14'……各交点,将各交点作 光滑连线即为大管开孔展开图。
绘制同心大小头展开图步骤如下:(1) 画同心大小头立面图A B C D 。
ci" 3 4•31Amm己吕斗3 2 1己3斗3E14 4V1Al 23 斗 3 21 A/ / / /,/丿123斗 3E1(2) 延长AC及BD相交于0。
