TDA2030A功放电路图,引脚图,电路图发布时间:2011-5-5 9:49:33 | 来源: 第一价值网| 查看: 1551次| 收藏| 打印TAG：TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。

三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。

实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。

电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放，现输出功率约为50 W。

但由于BTL 电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。

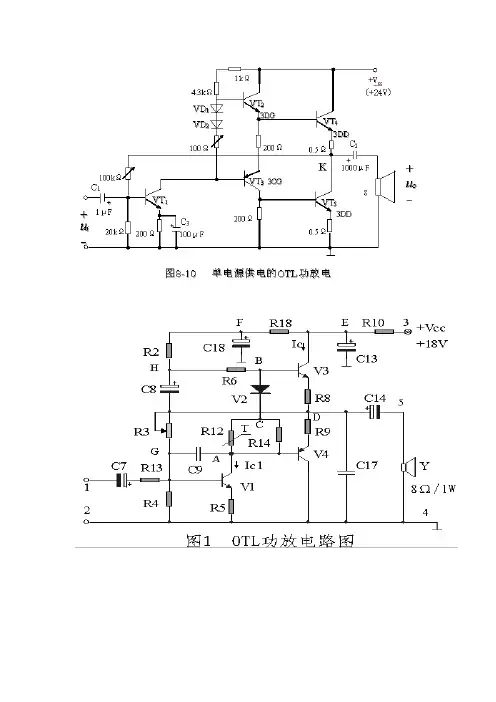

OTL(Output Transformer Less)电路，称为无输出变压器功放电路。

是一种输出级与扬声器之间采用电容耦合而无输出变压器的功放电路，它是高保真功率放大器的基本电路之一，但输出端的耦合电容对频响也有一定影响。

OTL电路的主要特点有：1采用单电源供电方式，输出端直流电位为电源电压的一半；2输出端与负载之间采用大容量电容耦合，扬声器一端接地；3具有恒压输出特性，4允许扬声器阻抗在4Ω、8Ω、16Ω之中选择，5最大输出电压的振幅为电源电压的一半，即1/2 Vcc，额定输出功率约为/(8RL)。

OCL(Output Condensert Less)电路，称为无输出电容功放电路，是在OTL电路的基础上发展起来的。

OCL电路的主要特点有：6采用双电源供电方式，输出端直流电位为零；7由于没有输出电容，低频特性很好；8扬声器一端接地，一端直接与放大器输出端连接，因此须设置保护电路；9具有恒压输出特性；10允许选择4Ω、8Ω或16Ω负载；11最大输出电压振幅为正负电源值，额定输出功率约为/(2RL)。

12需指出，若正负电源值取OTL电路单电源值的一半，则两种电路的额定输出功率都是/(8RL)。

BTL（Balanced Transformer Less）电路，称为平衡桥式功放电路。

它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL或OCL电路输出端之间，即扬声器两端都不接地。

BTL电路的主要特点有：13可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器14与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率15但是，扬声器没有接地端，给检修工作带来不便。

功率放大器电路形式的判断：可根据功放对管的输出端与扬声器的接法来判断其电路结构形式。

•OTL功放电路的输出端的直流电位为电源电压的一半，扬声器一端接地，另一端通过大容量耦合电容与功放输出端相接；•OCL功放电路采用双电源供电，使其输出端的直流电位为零，扬声器一端接地，另一端直接与功放输出端相接；•BTL功放电路采用两个功放对，扬声器直接连接在两个功放对的输出端，不需要耦合电容。

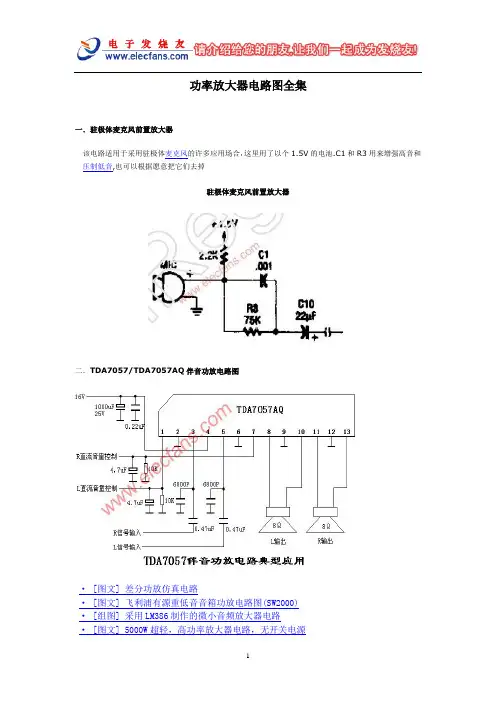

功率放大器电路图全集一．驻极体麦克风前置放大器该电路适用于采用驻极体麦克风的许多应用场合，这里用了以个1.5V的电池.C1和R3用来增强高音和压制低音,也可以根据愿意把它们去掉驻极体麦克风前置放大器二．TDA7057/TDA7057AQ伴音功放电路图· [图文] 差分功放仿真电路· [图文] 飞利浦有源重低音音箱功放电路图(SW2000)· [组图] 采用LM386制作的微小音频放大器电路· [图文] 5000W超轻，高功率放大器电路，无开关电源· [图文] 5,000W ultra-light, high-power amplifier, without switching-mode power supply· [图文] 简单实用的三极功放电路· [图文] 2N3055三极管功率放大器电路 (2N3055 Power Amplifier)· [组图] 摩托罗拉高保真功率放大器电路 (Motorola Hi-Fi power amplifier)· [图文] 带低音炮的10W的音频放大器(10W Audio Amplifier withBass-boost)· [图文] OPA604构成的音频功率放大器电路· [组图] STK465组成的2x30W(立体声)放大器及电路 (Amplifier 2x30W with STK465)·实用的大功率可控硅触发电路原理图· [组图] 低通滤波器电路/低音炮 (Low pass filter-Subwoofer)· [组图] 低阻抗麦克风放大器电路 (Low impedance microphone amplifier) · [图文] 22W音频放大器电路 (22W audio amplifier)· [图文] 100W RMS的放大器电路 (100W rms amplifier)· [组图] 50W功放电路 (50Watt Amplifier)· [图文] 迷你音箱:2W放大器电路 (Mini-box 2W Amplifier)· [图文] Two way cross-over 3500Hz· [组图] 25W场效应管音频放大器(25W Mosfet audio amplifier)· [图文] KMW-306通道无线话筒的原理及电路· [组图] LM1875功放器· [组图] 用LM317制作的功放电路图· [图文] LM1875制作功放电路(含电源电路)· [图文] TA8220功放电路图· [图文] XPT4990音频放大器应用电路· [图文] 大电流输出稳压电源· [图文] LM317高精度放大器电路· [图文] 2030功放电路图· [图文] 什么是高功率放大器· [图文] ZM312型十二路载波机线路放大器的功率放大级部分电路· [图文] 单边功率放大器的基本电路· [图文] 最大功率达到280W的LM3886功放电路图· [图文] BA328录音磁头放大电路· [组图] tda2822m功放电路· [组图] 大功率OCL立体声功放的制作及电路(20～100W×2双通道)· [组图] 用TDA1514制作的简单功放及电路· [组图] TDA2030型立体声功率放大器· [图文] DU30麦克前置放大器电路· [组图] 宽频带视频放大输出电路图· [图文] CD唱机加装自动放音电路· [组图] 傻瓜式混合型功率放大器电路及原理· [图文] 用TDA2822制作的助听器电路· [图文] 影像信号放大电路· [图文] 声音信号放大电路· [图文] 运算放大器音频电路· [图文] 四灯电子管发射机电路· [图文] 带有音频放大器的矿石收音机· [图文] 音频滤波电路· [图文] TDA2030功放电路双电源接法· [图文] TDA2030功放电路单电源电路· [图文] 视频放大器· [图文] 视频前置放大器· [图文] 由电子线路控制的可变增益视频支路放大器· [图文] 视频支路差动放大器· [图文] 双输入视频有线电视放大器· [图文] 简易视频放大器· [图文] 4.5MHz伴音中频放大器· [图文] 通用输出放大器· [图文] 具有低音控制的立体声电唱机放大器· [图文] 立体声前置放大器· [图文] 小型立体声放大器· [图文] 具有音调控制的单片机立体声前置放大器· [图文] 带晶体滤波器的45MHz IF放大器· [图文] RF前置放大器· [图文] 宽带前置放大器· [图文] LC调谐放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 455KHZ IF放大器· [图文] 可转换的HF VHF有源天线· [图文] 455KHz的中频放大器· [图文] 144-2304MHz的UHF宽带放大器· [图文] UHF放大器· [图文] 455KHz简易中频放大器· [图文] 20W 1296KHz的放大器模块· [图文] 采用MAR-1MMIC接收机和扫描机功率放大器· [图文] 用于手提式步话机的2M FET功率放大器· [图文] 10W 10M的线性放大器· [图文] 电视伴音系统· [图文] 宽带功率放大器· [图文] 20W 450MHz放大器· [图文] 30MHZ放大器· [图文] 小型宽带放大器· [图文] 70MHz RF功率放大器· [图文] 广播波段RF放大器· [图文] 435MHz的低噪音GASFET前置放大器· [图文] 宽频带RF放大器· [图文] 采用MAR-x的VHF和UHF前置放大器· [图文] HF前置放大器· [图文] 可增益放大器· [图文] 示波器前置放大器· [图文] 短波接收机的噪声放大限制器· [图文] 场效应管运算放大器传声器混合电路· [图文] 放大器冷却的电路Ⅱ· [图文] 放大器冷却电路Ⅰ· [图文] 前置放大器的收发定序器· [图文] 三极管功率放大电路· [图文] LMC6062仪表放大器· [图文] 红外光电二极管选择性前置放大器· [图文] 电子二分频功率放大器电路· [图文] 2×100W高保真双声道功率放大器· [图文] 单片音响功放集成电路TDA7294构成的100W功率放大器· [图文] 用两块高保真音响集成电路LM1875构成的BTL功率放大器· [图文] 2×70W双声道高保真功率放大器· [图文] 采用STK4040X1构成的70W音频功率放大器· [图文] 采用LM3875T构成的60W高保真功率放大器· [图文] 50W高保真功率放大器电路· [图文] 高保真音响功放集成电路TDA1514构成的40W功率放大器· [图文] 2×30W双声道音频功率放大器· [图文] 单电源、低压、低功耗运算放大器电路· [图文] NE5532前级放大电路· [组图] lm1875+ne5532功放电路· [图文] F4558基本接线图· [图文] 4558前级放大电路· [图文] 用LM1875构成的集成功率放大器电路· [图文] 甲乙类互补功率放大电路· [图文] 功放三极管的三种工作状态工作状态· [图文] 乙类互补对称功放电路· [图文] 实用OTL功放电路· [图文] 单片集成功率放大电路· [图文] QRP测音发声器/电码操作振荡器· [组图] tda2006单电源功放电路· [图文] 3V峰到峰单电源缓冲器· [图文] MOS场效应缓冲放大器· [图文] VFO缓冲放大器· [图文] 大电流缓冲器· [图文] 缓冲器/放大器· [图文] 分立元件功率放大器原理图· [图文] TDA2030功放集成块和BD907/BD908制作的40w功放电路· [图文] TDA7294功率放大电路· [图文] TDA7057/TDA7057AQ伴音功放电路图· [图文] TDA2822电路图· [图文] TDA2616功率放大电路图· [图文] TDA2040应用电路图· [图文] TDA2009 OTL单/双声道功率放大电路图· [图文] TDA1521A功率放大器电路· [图文] TDA1521双通道功率放大电路· [图文] TDA1514功放电路图· [图文] TDA1013伴音功放电路· [图文] TBA820/TBA820M功率放大电路图· [图文] TA8223/TA8223K双通道功率放大电路· [图文] TA8218/TA8218H三通道功放电路图· [图文] TA8211/TA8211AH双通道功放电路· [图文] TA7270/TA7270P功率放大器电路· [图文] TA7250/TA7250P功率放大器电路· [图文] LA4287伴音功放电路图· [图文] TDA3803/TDA3803A伴音处理器电路图· [组图] 音频分配放大器· [图文] 音频放大器。

第5章功率放大电路5.1 教学基本要求教学基本要求主要知识点熟练掌握正确理解一般了解低频功率放大电路的特点、分类、效率和失真问题√√乙类互补推挽功率放大电路的工作原理及主要性能指标计算甲乙类互补推挽功放电路工作原理√互补推挽功率放大电路单电源功率放大电路工作原理√低频功放的能量和效率√功率器件与散热几种功率器件的特点、功率器件的散热√集成功率放大器√5.2 重点和难点一、重点1．理解甲类、乙类和甲乙类低频功率放大器的功率、效率与静态工作点设置的关系。

2．乙类功放的工作原理和功率参数计算方法。

二、难点1．正确理解乙类和甲乙类低频功率放大器中放大管的电流流通角、波形失真及其解决方法。

2．乙类和甲乙类低频功率放大器的功率、效率计算以及提高效率。

5.3 知识要点甲类功放及特点乙类功放及特点1．低频功率放大器甲乙类功放及特点主要技术要求乙类互补对称功率放大器交越失真及其解决办法2．互补对称功率放大器甲乙类互补对称功率放大器单电源互补对称功率放大器BTL功率放大器本课程中对低频功率放大器的讨论和分析的思路为：先讨论功率放大器的特殊问题甲类功放电路的组成、原理及其优缺点提高效率的途径乙类互补功放电路的组成、原理及其优缺点，功率计算(输出信号交越失真)为了克服交越失真甲乙类低频功放的组成、原理及其优缺点需要解决交流输出信号正负半周不对称问题采用自举电路。

然后介绍集成功放以及BTL功放电路等。

5.4 主要内容5.4.1 功率放大电路的特殊问题5.4.1.1 功率放大电路的特点和要求1．在不失真的前提下尽可能地输出较大功率由于功率放大电路在多级放大电路的输出级，信号幅度较大，功率放大管往往工作在极限状态。

功率放大器的主要任务是为额定负载LR提供不失真的输出功率，同时需要考虑功率放大管的失真、功率放大管的安全(即极限参数CMP、CMI、CEO(BR)U)和散热等问题。

2．具有较高的效率由于功率放大电路输出功率较大，所以，效率问题是功率放大电路的主要要问题。
