(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920268208.X
(22)申请日 2019.03.01
(73)专利权人 深圳市慧成功率电子有限公司
地址 518000 广东省深圳市龙岗区宝龙街
道宝荷路振业峦山谷3栋2单元10L

(72)发明人 周卫国　
(74)专利代理机构 深圳众鼎专利商标代理事务
所(普通合伙) 44325
代理人 黄章辉

(51)Int.Cl.
H01L 23/49
(2006.01)

H01L 23/495
(2006.01)

H01L 25/07
(2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称
一种具有电源总线的功率模块
(57)摘要
为克服现有技术中由于功率电极都会引入
电感，导致该单元换流回路电感很大，尖峰电压
很高，动态损耗很大的问题，本实用新型提供了
一种具有电源总线的功率模块，包括底板及设置
于底板上的两个以上的功率单元、与功率单元对
应的输出电极和两个输入总线母排；所述两个输
入总线母排包括第一输入总线母排和第二输入
总线母排；本实用新型提供的功率模块，其将原
各功率单元上的第一输入电极一体设计成第一
输入总线母排，将第二输入电极一体设计成第二
输入总线母排，如此，把三个功率单元的输入电
极并联在一起，把电源分配到三个功率单元。这
样的设计，近似于把三组电源的输入电极的电感
并联，大大的降低了模块换流回路电感，减低了
模块的损耗。

权利要求书1页 说明书17页 附图27页
CN 209515651 U
2019.10.18

C
N
2
0
9
5
1
5
6
5
1
U
1.一种具有电源总线的功率模块，其特征在于，包括底板及设置于底板上的两个以上
的功率单元、与功率单元对应的输出电极和两个输入总线母排；所述两个输入总线母排包
括第一输入总线母排和第二输入总线母排；
所述功率单元包括基板、电路铜层和功率芯片组，所述电路铜层形成在所述基板上，所
述功率芯片组布置于所述电路铜层上；所述电路铜层包括第一输入导电层、第二输入导电
层和输出导电层；所述功率芯片组包括第一桥臂功率芯片组和第二桥臂功率芯片组；
所述第一输入总线母排和第二输入总线母排层叠布置；
所述第一输入总线母排包括第一母排外接部、第一母排主体部和第一母排内连部；该
第一母排内连部直接或间接连接到各功率单元的所述第一输入导电层；
所述第二输入总线母排包括第二母排外接部、第二母排主体部和第二母排内连部；该
第二母排内连部直接或间接连接到各功率单元的所述第二输入导电层。
2.根据权利要求1所述的具有电源总线的功率模块，其特征在于，所述第一输入总线母
排上的第一母排外接部为2个以上；所述第二输入总线母排上的第二母排外接部为2个以
上。
3.根据权利要求2所述的具有电源总线的功率模块，其特征在于，所述第一母排外接部
和所述第二母排外接部的个数相同，且与功率单元的个数相对应。
4.根据权利要求3所述的具有电源总线的功率模块，其特征在于，所述第二输入总线母
排的第二母排外接部和所述第一输入总线母排的第一母排外接部呈间隔设置。
5.根据权利要求1所述的具有电源总线的功率模块，其特征在于，所述第一输入总线母
排的第一母排外接部、第二输入总线母排的第二母排外接部和输出电极的输出外接部上设
置有外接孔。
6.根据权利要求1所述的具有电源总线的功率模块，其特征在于，所述第一输入总线母
排和第二输入总线母排均呈Z字形。
7.根据权利要求1所述的具有电源总线的功率模块，其特征在于，所述输出电极包括输
出内连部、输出主体部和输出外接部，所述输出主体部设于输出内连部和输出外接部之间；
所述输出电极呈Z字形。
8.根据权利要求1所述的具有电源总线的功率模块，其特征在于，所述功率模块还包括
绝缘框架，所述第一输入电极、第二输入电极和输出电极固定于所述绝缘框架中。

权　利　要　求　书
1/1页

2
CN 209515651 U

合集下载

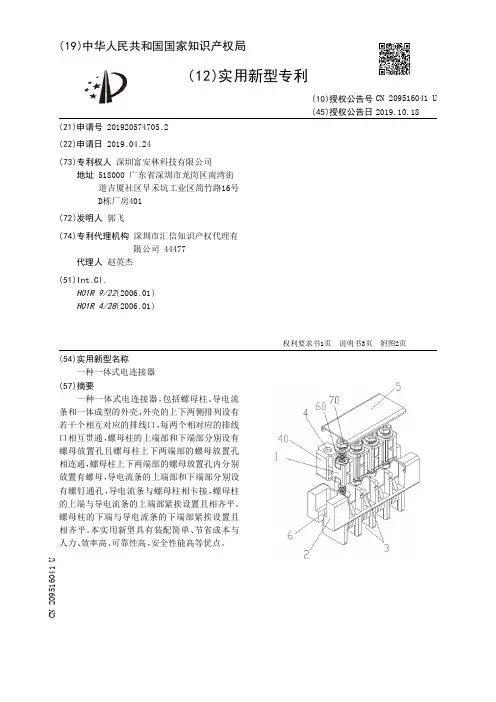

【CN209516041U】一种一体式电连接器【专利】
