固体火箭发动机的结构设计

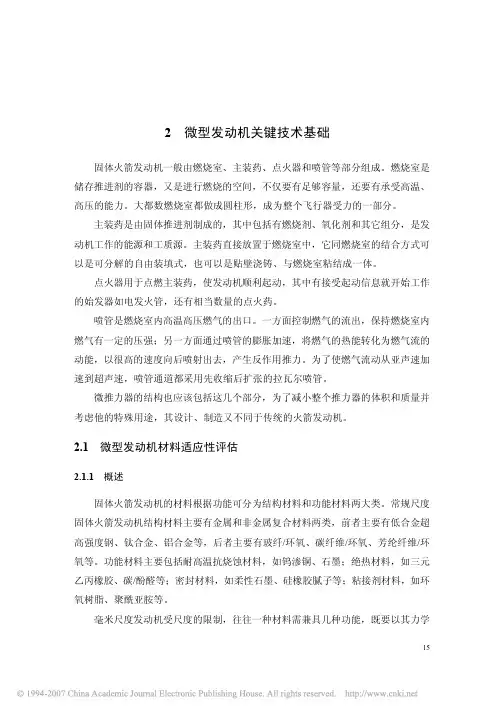

2微型发动机关键技术基础固体火箭发动机一般由燃烧室、主装药、点火器和喷管等部分组成。

燃烧室是储存推进剂的容器，又是进行燃烧的空间，不仅要有足够容量，还要有承受高温、高压的能力。

大都数燃烧室都做成圆柱形，成为整个飞行器受力的一部分。

主装药是由固体推进剂制成的，其中包括有燃烧剂、氧化剂和其它组分，是发动机工作的能源和工质源。

主装药直接放置于燃烧室中，它同燃烧室的结合方式可以是可分解的自由装填式，也可以是贴壁浇铸、与燃烧室粘结成一体。

点火器用于点燃主装药，使发动机顺利起动，其中有接受起动信息就开始工作的始发器如电发火管，还有相当数量的点火药。

喷管是燃烧室内高温高压燃气的出口。

一方面控制燃气的流出，保持燃烧室内燃气有一定的压强；另一方面通过喷管的膨胀加速，将燃气的热能转化为燃气流的动能，以很高的速度向后喷射出去，产生反作用推力。

为了使燃气流动从亚声速加速到超声速，喷管通道都采用先收缩后扩张的拉瓦尔喷管。

微推力器的结构也应该包括这几个部分，为了减小整个推力器的体积和质量并考虑他的特殊用途，其设计、制造又不同于传统的火箭发动机。

2.1微型发动机材料适应性评估2.1.1概述固体火箭发动机的材料根据功能可分为结构材料和功能材料两大类。

常规尺度固体火箭发动机结构材料主要有金属和非金属复合材料两类，前者主要有低合金超高强度钢、钛合金、铝合金等，后者主要有玻纤/环氧、碳纤维/环氧、芳纶纤维/环氧等。

功能材料主要包括耐高温抗烧蚀材料，如钨渗铜、石墨；绝热材料，如三元乙丙橡胶、碳/酚醛等；密封材料，如柔性石墨、硅橡胶腻子等；粘接剂材料，如环氧树脂、聚酰亚胺等。

毫米尺度发动机受尺度的限制，往往一种材料需兼具几种功能，既要以其力学性能满足强度的要求，又要兼具功能材料的热防护、密封等功能。

比如发动机燃烧室，受尺寸限制很难像大发动机一样采用金属壳体加非金属绝热层的结构，其材料必须具备导热系数低、高温强度高、抗高温的性能；喷管结构受尺寸的限制，也难以采用大发动机常用的喉衬、背衬、壳体这样的多层复合结构，往往只能以一种材料制造成一体的结构。

固体火箭发动机圆柱壳体的可靠性设计摘要：在本文中，我们将讨论关于固体火箭发动机圆柱壳体的可靠性设计。

我们将讨论如何通过对材料特性、设计流程和实验方法等进行优化和评估，来提升固体火箭发动机技术的可靠性。

此外，我们还将讨论如何利用工程图表、计算机模拟和试验数据来帮助我们开发更可靠的固体火箭发动机圆柱壳体。

关键词：固体火箭发动机; 可靠性设计; 材料特性; 设计流程;实验方法; 工程图表; 计算机模拟; 试验数据。

正文：固体火箭发动机圆柱壳体是航天器技术中高可靠性要求的重要组成部分。

因此，它的可靠性和有效性受到严格的要求。

本文将探究如何通过对材料特性、设计流程和实验方法等进行优化和评估，来提升固体火箭发动机技术的可靠性。

首先，我们将介绍固体火箭发动机圆柱壳体的基本原理，以及对其可靠性的要求。

然后，我们将探讨如何利用工程图表、计算机模拟和试验数据来开发更可靠的固体火箭发动机圆柱壳体的方法。

此外，我们还将探讨如何使用力学和热学分析等数据来进一步优化和审核可靠性设计。

最后，我们将结合实际工作经验，阐明固体火箭发动机圆柱壳体可靠性设计的关键环节以及最佳实践方法。

API（应用程序编程接口）的使用在不断提升固体火箭发动机圆柱壳体的可靠性设计方面发挥了重要作用。

API是一个基于Web的接口，它可以让开发者访问数据库中的信息以及连接到网站和应用程序，可以解决固体火箭发动机圆柱壳体可靠性设计中存在的技术问题。

例如，可以利用API来根据材料特性、设计流程和实验方法，构建一个可以模拟固体火箭发动机圆柱壳体在各种温度和压力条件下的行为，从而为可靠性设计提供更准确的准备数据。

此外，API也可以帮助用户快速实时收集火箭发动机圆柱壳体实验数据，并且能够将这些数据结合工程图表和计算机模拟工具，实现对可靠性设计的优化审核和实时反应。

因此，API在提高固体火箭发动机圆柱壳体可靠性设计方面发挥着重要作用。

它可以为火箭发动机圆柱壳体可靠性设计提供充分而有效的数据，并通过将数据和计算机模拟结合起来，大幅提升可靠性设计的准确性和灵活性。

固体火箭发动机喷管结构缝隙设计摘要：本文讨论了固体火箭发动机喷管结构缝隙设计的研究。

首先，介绍了固体火箭发动机的发展背景与原理，并分析了缝隙设计在固体火箭发动机喷管结构中的作用。

其次，介绍了基于实验室测试和数值模拟研究的固体火箭发动机最优缝隙设计方法，以最大化火箭发动机性能。

最后，对缝隙设计方法进行了详细评估，得出结论，即通过合理设计缝隙，可以提高固体火箭发动机的发动机性能和可靠性。

关键词：固体火箭发动机，喷管结构，缝隙设计，实验室测试，数值模拟固体火箭发动机的喷管结构缝隙设计技术在实际应用中具有重要意义。

首先，它可以帮助改善火箭发动机的性能，从而使发动机能够达到预期的最远距离和最大火力，并且具有可靠性。

其次，此技术还可以提高火箭发动机的功率和快速发射的速度，从而使火箭发动机具有更高的可靠性，同时降低发动机的冷却时间，减少火箭发动机的推进系统和发射架的厚度。

此外，缝隙设计的优化也有助于减少发动机的重量，从而提高发动机的性能、可靠性和寿命。

因此，通过对固体火箭发动机喷管结构缝隙设计的优化，可以显著提高火箭发动机的性能和可靠性，从而为实现发射成功提供有效保证。

同时，缝隙设计还可以帮助减少火箭发动机的重量和加速发射，利用更少的成本实现更高的效能。

从固体火箭发动机喷管结构的研究来看，缝隙设计是一个不可忽视的重要部分。

通过合理的缝隙设计，可以改善火箭发动机的性能，从而使其更高效、更可靠。

然而，由于罕见的复杂相互作用和极端高温环境，缝隙设计往往被认为是最具挑战性的一部分。

因此，为了实现最佳的缝隙设计，必须采用有效的实验室测试策略和高精度的数值模拟方法。

实验室测试是衡量火箭发动机性能和可靠性的有效方法，可以对缝隙设计方法进行有效检测和验证。

此外，科学家也可以根据现有的经验数据和实验测量结果，通过数值模拟的方式，优化缝隙设计。

然后，使用模拟结果将火箭发动机性能和可靠性优化至最佳水平。

因此，基于实验室测试和数值模拟的有效组合，可以有效地促进固体火箭发动机喷管结构缝隙设计的优化，从而大大提高发动机的可靠性和性能，实现发射成功的最佳概率。

固体火箭发动机设计大作业固体火箭发动机是一种使用固体推进剂进行推力产生的火箭发动机。

它具有结构简单、操作可靠、推力大等优点，因此被广泛应用于火箭发射器、导弹和航天器等领域。

固体火箭发动机的设计是一个复杂的工程问题，需要考虑多个因素，包括推力需求、燃烧效率、结构设计等。

本次大作业将介绍固体火箭发动机的基本原理和设计要点。

首先，固体火箭发动机的基本原理是利用固体推进剂的燃烧过程产生大量高温高压的气体，通过喷射将气体排出来，产生推力。

固体推进剂通常由燃料和氧化剂组成，两者混合后形成可燃的固态混合物。

为了提高燃烧效率，常常会在固体推进剂中添加催化剂和增稠剂等辅助物质。

在固体火箭发动机的设计过程中，推力需求是一个重要的考虑因素。

推力需求取决于所需运载物的质量和所需达到的速度，因此需要根据具体的任务要求来确定推力大小。

通常情况下，固体火箭发动机的推力较大，可以通过增减推进剂的数量来调整推力大小。

燃烧效率是另一个需要考虑的因素。

燃烧效率的高低直接影响到发动机的性能。

为了提高燃烧效率，在设计时需要考虑以下几个因素：首先是固体推进剂的配方和比例，不同的配方和比例会影响燃烧产物的种类和产生速率；其次是燃烧室的设计，燃烧室的形状和尺寸会影响气体流动的速度和混合程度；最后是点火系统的设计，点火系统需要确保固体推进剂能够快速燃烧起来。

此外，固体火箭发动机的结构设计也是一个关键问题。

结构设计需要考虑发动机的重量和结构强度。

发动机的重量必须尽量减小，以提高火箭的有效载荷能力，因此需要选用轻质材料和合理的结构设计。

同时，发动机的结构需要足够强度，以承受高温高压的工作环境。

综上所述，固体火箭发动机的设计涉及到推力需求、燃烧效率和结构设计等多个方面。

通过合理的设计，可以实现高效、可靠的固体火箭发动机。

未来，固体火箭发动机还将继续发展，以满足更高的推力需求和更高的燃烧效率要求，为火箭发射器、导弹和航天器等提供更好的动力支持。

固体火箭发动机固体火箭发动机定义与原理固体火箭发动机为使用固体推进剂的化学火箭发动机。

固体推进剂点燃后在燃烧室中燃烧，化学能转换为热能，生成高温高压的燃烧产物。

燃烧产物流经喷管，在其中膨胀加速，热能转变为动能，以极高的速度从喷管排出而产生推力。

固体推进剂有聚氨酯、聚丁二烯、端羟基聚丁二烯、硝酸酯增塑聚醚等。

固体火箭发动机组成固体火箭发动机由药柱、燃烧室、喷管组件和点火装置等组成。

药柱是由推进剂与少量添加剂制成的中空圆柱体（中空部分为燃烧面，其横截面形状有圆形、星形等）。

药柱置于燃烧室（一般即为发动机壳体）中。

在推进剂燃烧时，燃烧室须承受2500～3500度的高温和102～2×107帕的高压力，所以须用高强度合金钢、钛合金或复合材料制造，并在药柱与燃烧内壁间装备隔热衬。

点火装置用于点燃药柱，通常由电发火管和火药盒（装黑火药或烟火剂）组成。

通电后由电热丝点燃黑火药，再由黑火药点火燃药拄。

喷管除使燃气膨胀加速产生推力外，为了控制推力方向，常与推力向量控制系统组成喷管组件。

该系统能改变燃气喷射角度，从而实现推力方向的改变。

药柱燃烧完毕，发动机便停止工作。

固体火箭发动机的优缺点分析及适用范围固体火箭发动机与液体火箭发动机相比较，具有结构简单，推进剂密度大，推进剂可以储存在燃烧到中常备待用和操纵方便可靠等优点。

缺点是“比冲”小（也叫比推力，是发动机推力与每秒消耗推进剂重量的比值，单位为秒）。

固体火箭发动机比冲在250～300秒，工作时间短，加速度大导致推力不易控制，重复起动困难，从而不利于载人飞行。

固体火箭发动机主要用作火箭弹、导弹和探空火箭的发动机，以及航天器发射和飞机起飞的助推发动机。

固体火箭发动机的关键设计固体火箭发动机药柱燃烧过程中燃面面积的精确计算在固体火箭发动机设计中一直占有重要地位，国内外学者对此也提出了很多计算方法，像通用坐标法、有限元素法和边界坐标法等，但这些方法基本都是数值法，其输入复杂，无法显示燃烧过程中燃面的精确变化，计算精度不高且容易产生燃面波动。

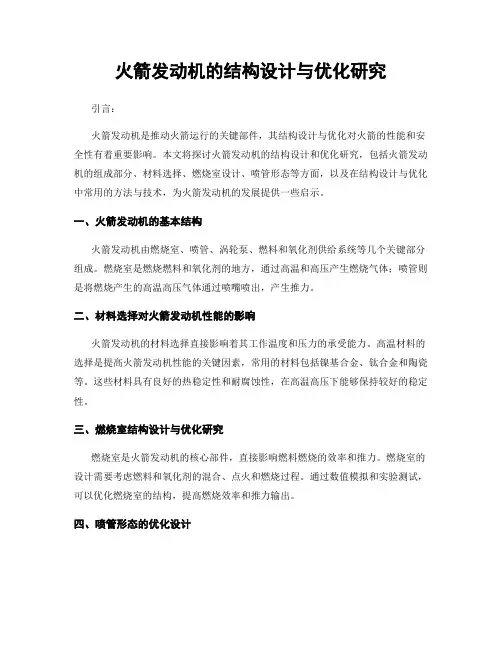

火箭发动机的结构设计与优化研究引言：火箭发动机是推动火箭运行的关键部件，其结构设计与优化对火箭的性能和安全性有着重要影响。

本文将探讨火箭发动机的结构设计和优化研究，包括火箭发动机的组成部分、材料选择、燃烧室设计、喷管形态等方面，以及在结构设计与优化中常用的方法与技术，为火箭发动机的发展提供一些启示。

一、火箭发动机的基本结构火箭发动机由燃烧室、喷管、涡轮泵、燃料和氧化剂供给系统等几个关键部分组成。

燃烧室是燃烧燃料和氧化剂的地方，通过高温和高压产生燃烧气体；喷管则是将燃烧产生的高温高压气体通过喷嘴喷出，产生推力。

二、材料选择对火箭发动机性能的影响火箭发动机的材料选择直接影响着其工作温度和压力的承受能力。

高温材料的选择是提高火箭发动机性能的关键因素，常用的材料包括镍基合金、钛合金和陶瓷等。

这些材料具有良好的热稳定性和耐腐蚀性，在高温高压下能够保持较好的稳定性。

三、燃烧室结构设计与优化研究燃烧室是火箭发动机的核心部件，直接影响燃料燃烧的效率和推力。

燃烧室的设计需要考虑燃料和氧化剂的混合、点火和燃烧过程。

通过数值模拟和实验测试，可以优化燃烧室的结构，提高燃烧效率和推力输出。

四、喷管形态的优化设计喷管是将燃烧产生的高温高压气体转化为高速喷流的关键部件。

喷管的形态对于喷流速度和喷射效率有着重要影响。

通过对喷管形态的优化设计，可以实现更高的推力输出和燃料利用率。

常见的喷管形态包括扩散段、喉管和喷管扩张段等。

五、结构设计与优化方法与技术在火箭发动机的结构设计与优化研究中，常用的方法与技术包括有限元分析、流体动力学模拟、遗传算法和人工神经网络等。

有限元分析可以对火箭发动机的结构进行强度分析和振动分析，以保证其工作的安全性和可靠性；流体动力学模拟可以对火箭燃烧室和喷管进行仿真计算，提供设计的基础数据；遗传算法和人工神经网络可以通过复杂的算法和模型优化火箭发动机的结构和参数，以提高其性能和效率。

结论：火箭发动机的结构设计与优化研究是推动火箭技术发展的重要领域。

---------------------------------------------------------------范文最新推荐------------------------------------------------------ 220mm复合材料壳体固体火箭发动机设计摘要本文针对220mm复合材料固体火箭发动机，用现代复合材料壳体设计的一般方法，结合经典金属壳体火箭发动机设计方法进行了初步设计。

设计过程中包含燃烧室壳体材料选择、燃烧室壳体结构选择、燃烧室结构设计、药柱截面设计、药柱端面设计等。

通过内弹道计算，在理论上得到压力推力曲线，进行部分的强度分析，得到个别部件的应力应变情况。

以达到强度要求为基本，设计中尽最大发挥纤维缠绕复合材料具有比强度和比模量高、可设计性好的优点，得到较完整的设计方案，尽量减轻壳体的重量，充分发挥火箭武器的机动性和灵活性。

关键词：复合材料220mm固体火箭发动机纤维缠绕有限元12697毕业设计说明书（论文）外文摘要1 / 17Title220 mm Composite Shell Solid Rocket Motor DesignAbstractThis thesis presents the general method of designing 220mm composite solid rocket motor in the use of the method of designing modern composite case combined with the classic metal shell rocket motor design method.The design process contains the material selection of combustion chamber shell, the structure selection of the combustion chamber shell, the design of the combustion chamber structure, and the design of both the section and the end of the propellant. Through the interior ballistic calculation, I get the thrust pressure curve to time in theory. Through the basic strength analysis, the stress and the strain status of the inpidual components has shown clearly. Under the enough strength it can get better intensity ,the better design maybe lighten the engine shell to bring the flexibility and agility of rocket weapon into play through using the high specific strength and stiffness of composite---------------------------------------------------------------范文最新推荐------------------------------------------------------ materials.1.1研究目的和意义现今复合材料已广泛应用于航天飞机、人造卫星、军用飞机、民用飞机、汽车、火车、电车、赛车、军用舰艇、民用船只、海洋工程、各种武器装备、轻便桥梁、民用建筑、化工设备、高压容器、贮存、各种高速转动机械、医疗装备、运动器械、电气设备、乐器和生活的各个方面，而远程大口径制导火箭武器更是是目前各国研究的热点。

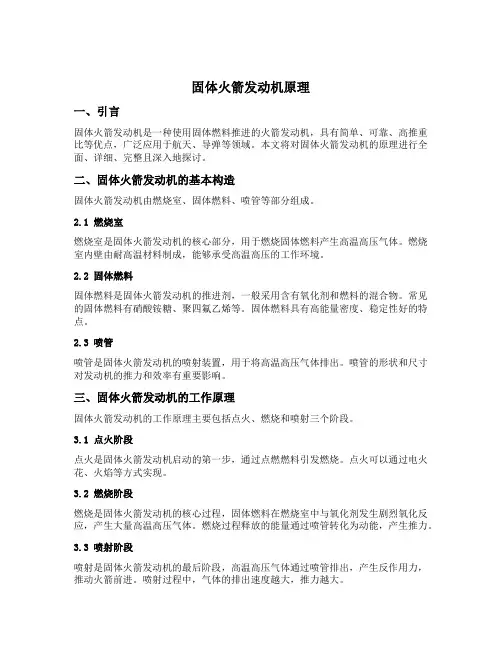

固体火箭发动机原理一、引言固体火箭发动机是一种使用固体燃料推进的火箭发动机，具有简单、可靠、高推重比等优点，广泛应用于航天、导弹等领域。

本文将对固体火箭发动机的原理进行全面、详细、完整且深入地探讨。

二、固体火箭发动机的基本构造固体火箭发动机由燃烧室、固体燃料、喷管等部分组成。

2.1 燃烧室燃烧室是固体火箭发动机的核心部分，用于燃烧固体燃料产生高温高压气体。

燃烧室内壁由耐高温材料制成，能够承受高温高压的工作环境。

2.2 固体燃料固体燃料是固体火箭发动机的推进剂，一般采用含有氧化剂和燃料的混合物。

常见的固体燃料有硝酸铵糖、聚四氟乙烯等。

固体燃料具有高能量密度、稳定性好的特点。

2.3 喷管喷管是固体火箭发动机的喷射装置，用于将高温高压气体排出。

喷管的形状和尺寸对发动机的推力和效率有重要影响。

三、固体火箭发动机的工作原理固体火箭发动机的工作原理主要包括点火、燃烧和喷射三个阶段。

3.1 点火阶段点火是固体火箭发动机启动的第一步，通过点燃燃料引发燃烧。

点火可以通过电火花、火焰等方式实现。

3.2 燃烧阶段燃烧是固体火箭发动机的核心过程，固体燃料在燃烧室中与氧化剂发生剧烈氧化反应，产生大量高温高压气体。

燃烧过程释放的能量通过喷管转化为动能，产生推力。

3.3 喷射阶段喷射是固体火箭发动机的最后阶段，高温高压气体通过喷管排出，产生反作用力，推动火箭前进。

喷射过程中，气体的排出速度越大，推力越大。

四、固体火箭发动机的优缺点固体火箭发动机具有以下优点：1.简单可靠：固体火箭发动机结构简单，没有液体火箭发动机的燃料供给系统，可靠性高。

2.高推重比：固体火箭发动机具有高推重比，即单位质量的发动机能够提供较大的推力。

3.适应性强：固体火箭发动机适应性强，可以在各种环境条件下工作。

然而，固体火箭发动机也存在一些缺点：1.无法控制推力：固体火箭发动机的推力无法调节，一旦点火就无法停止或调整推力大小。

2.低比冲：固体火箭发动机的比冲相对较低，无法达到液体火箭发动机的高比冲。

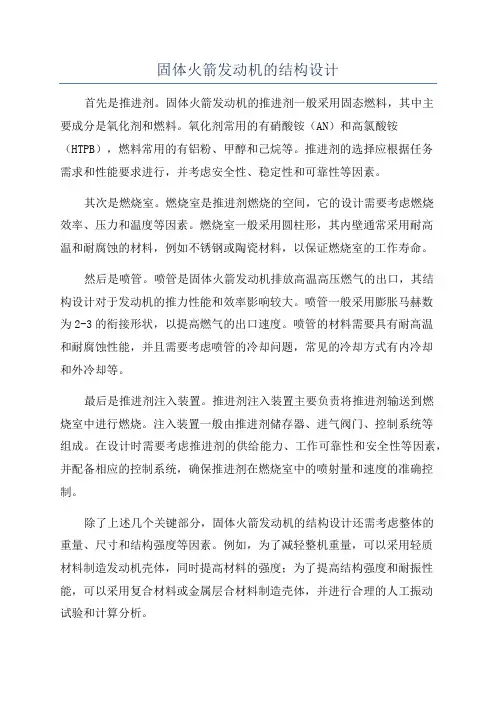

固体火箭发动机的结构设计首先是推进剂。

固体火箭发动机的推进剂一般采用固态燃料，其中主要成分是氧化剂和燃料。

氧化剂常用的有硝酸铵（AN）和高氯酸铵（HTPB），燃料常用的有铝粉、甲醇和己烷等。

推进剂的选择应根据任务需求和性能要求进行，并考虑安全性、稳定性和可靠性等因素。

其次是燃烧室。

燃烧室是推进剂燃烧的空间，它的设计需要考虑燃烧效率、压力和温度等因素。

燃烧室一般采用圆柱形，其内壁通常采用耐高温和耐腐蚀的材料，例如不锈钢或陶瓷材料，以保证燃烧室的工作寿命。

然后是喷管。

喷管是固体火箭发动机排放高温高压燃气的出口，其结构设计对于发动机的推力性能和效率影响较大。

喷管一般采用膨胀马赫数为2-3的衔接形状，以提高燃气的出口速度。

喷管的材料需要具有耐高温和耐腐蚀性能，并且需要考虑喷管的冷却问题，常见的冷却方式有内冷却和外冷却等。

最后是推进剂注入装置。

推进剂注入装置主要负责将推进剂输送到燃烧室中进行燃烧。

注入装置一般由推进剂储存器、进气阀门、控制系统等组成。

在设计时需要考虑推进剂的供给能力、工作可靠性和安全性等因素，并配备相应的控制系统，确保推进剂在燃烧室中的喷射量和速度的准确控制。

除了上述几个关键部分，固体火箭发动机的结构设计还需考虑整体的重量、尺寸和结构强度等因素。

例如，为了减轻整机重量，可以采用轻质材料制造发动机壳体，同时提高材料的强度；为了提高结构强度和耐振性能，可以采用复合材料或金属层合材料制造壳体，并进行合理的人工振动试验和计算分析。

总的来说，固体火箭发动机的结构设计需要综合考虑推进剂的选择、燃烧室、喷管以及推进剂注入装置等关键部分，以实现火箭的高效推力、稳定燃烧和可靠使用。

同时，还需要考虑发动机的重量、尺寸和结构强度等因素，以提高整体性能和安全性。

在实际应用中，还需要根据具体任务需求进行细化设计和实验验证。

word文档下载后可任意复制编辑第1章绪论1.1设计背景固体火箭发动机与液体火箭发动机和其他化学能火箭发动机相比，具有很多的优点，因而它被广泛的用作各类小型、近程的军用火箭和战术导弹的动力装置。

近几十年来，由于高能推进剂的出现，先进的装药设计和大型药柱浇注工艺的采用，优异的壳体材料和耐烧蚀材料的问世，以及高效而可靠的推力矢量控制装置的研制成功，已在很大程度上克服了固体火箭发动机的缺点，更由于其结构简单，使它在竞争中显示更加优势的地位。

目前，固体火箭发动机除了用于军事用途外，也用于其他的很多方向。

研制和使用新型的高能推进剂，进一步提高推进剂的综合性能，发展无烟推进剂是火箭推进技术主要的研究和发展方向。

总之，随着固体推进技术在航天领域和导弹技术中应用不断发展，会有更多的新课题出现，许多技术问题有待开发。

所以，对固体火箭发动机的研究有十分重要的意思。

1.2固体火箭发动机简介1.2.1 固体火箭发动机基本结构固体火箭发动机主要由固体推进剂、燃烧室、喷管和点火装置等四大部分组成。

图1.1为固体火箭发动机示意图。

1、推进剂装药装药是装入燃烧室中的具有一定形状和尺寸的推进剂药柱的总称，它是固体火箭发动机的能源。

由于装药的燃烧，化学能转化为动能，并且向外做工功，从而推动发动机的运动。

常用的固体推进剂有三类：双基推进剂、复合推进剂word文档下载后可任意复制编辑和改性双基推进剂。

固体推进剂包含有燃烧剂和氧化剂，它自身能够形成封闭的化学反应系统。

2、燃烧室燃烧室里面装载了固体推进剂，是发生化学反应的场所。

它主要由起支承作用的燃烧室壳体和起热防护作用的内绝热层组成，而燃烧室壳体一般由筒体和前后封头组成。

大部分燃烧室都制作成圆柱形，他是主要的受力场所。

燃烧室材料大多采用强度很高的材料，也有采用玻璃纤维缠绕加树脂成型的玻璃钢结构，以大幅度减轻燃烧室壳体的重量。

1——药柱；2——燃烧室；3——喷管；4——点火装置。

图1.1 固体火箭发动机示意图3、喷管在喷管里气流的势能转化为动能，从而使气流加速流动，并保持一定的燃烧室压力，它主要由壳体和热防护层组成。

详解固体火箭发动机控制了太空，谁就控制了地球！谁控制了太空，谁就控制了未来！固体火箭发动机属于化学火箭发动机，用固态物质（能源和工质）作为推进剂。

固体推进剂点燃后在燃烧室中燃烧，产生高温高压的燃气，即把化学能转化为热能；燃气经喷管膨胀加速，热能转化为动能，以极高的速度从喷管排出从而产生推力推动导弹向前飞行。

固体火箭发动机主要由壳体、固体推进剂、喷管组件、点火装置等四部分组成，其中固体推进剂配方及成型工艺、喷管设计及采用材料与制造工艺、壳体材料及制造工艺是最为关键的环节，直接影响固体发动机的性能。

固体推进剂配方各种组分的混合物可以用压伸成型工艺预制成药柱再装填到壳体内，也可以直接在壳体内进行贴壁浇铸。

壳体直接用作燃烧室。

喷管用于超音速排出燃气，产生推力；喷管组件还要有推力矢量控制（TVC）系统来控制导弹的飞行姿势。

点火装置在点火指令控制下解除安全保险并点燃发火药产生高温高压火焰用于点燃壳体内的推进剂。

固体发动机的水平与复合材料工业和高分子化学材料工业的科技水平密不可分，可以说是一个国家科技水平的缩影。

固体火箭发动机结构图（潜入式全轴柔性摆动喷管）中、远程以上的固体弹道导弹通常由两级以上火箭发动机和前端系统（包括仪器舱、弹头、整流罩等）构成。

为了给弹头提供较为精确的关机点速度，有些末级固体发动机（如美国的民兵3导弹的第三级和我国巨浪-1的第二级）的前封头装有推力终止装置，接到关机指令，推力终止孔打开进行反向喷射，燃烧室迅速泄压，火焰熄灭，推力也就终止了，同时反向喷射提供了末级分离的推力；先进的弹道导弹（如美国的三叉戟C4/D5，法国的M4/M45/M51）则采用优化控制飞行弹道和姿势（即所谓能量管理）使推进剂耗尽关机的方法。

分导式多弹头（MIRV）导弹除多个主级发动机外还有一个末助推级（PBV，又称弹头母舱，由姿控系统、仪器舱及弹头支承/释放平台构成，一些先进单弹头导弹也有PBV），姿控发动机精确调整速度和姿势并逐个投放多弹头和诱饵对多个目标实施打击。

小型固体火箭发动机设计范本小型业余固体火箭发动机设计范本科创航天局李楠摘要：本文根据个人经验，以具体实例的方式，叙述了一台简单固体火箭发动机的设计流程。

文中对发动机各参数的选择、计算进行了较为详细的说明。

目的在于倡导火箭爱好者在火箭的设计、制作方面更加的科学化，精细化。

关键词：固体火箭发动机一、设计要求1、拟设计一台总冲(It)在600N-S左右的固体火箭发动机2、发动机既定采用KNDX为燃料3、发动机的设计推力曲线应尽量平缓，推力均匀4、发动机的设计应考虑将来发动机用于可导火箭的兼容性5、发动机要考虑与开伞设备的兼容性二、基本参数估算1、推进剂用量估算KNDX实际密度取1.8 g/ 比冲(Isp)试取120S则所需推进剂质量为M= = 600/9.8*120=0.5102kg=510.2g推进剂体积：V=510.2/1.8=283.42、发动机几何尺寸估算初步假设发动机长径比为5：1燃料内孔15mm则发动机尺寸应满足V=1/4∏（-）H （1）H/Di=5 （2）其中V ——燃料体积Di——发动机内径d ——燃料内孔直径H ——发动机长度将数据代入式（1）（2）计算得(求解一个一元三次方程)发动机内径 Di=43.45mm发动机长度 H=217.25mm三、参数计算上面的计算结果，仅仅是为了明确发动机规格的大方向，还不能满足火箭设计的需要，因此，在下面的设计过程中，主要是围绕上面得出的结果，以SRM 计算软件为平台，确定发动机、药柱的具体尺寸。

1、发动机、药柱基本尺寸的确定将上述计算结果进行圆整代入SRM，同时细微调整药柱尺寸、数量，使压力曲线平缓，在本方案中，确定药柱方案如下：药柱外径：42mm药柱内径：15mm单段药柱长度：70mm药柱数量：3喷燃比变化如右图1：图1发动机内径：45mm（计算时应使用42mm，留有3mm做隔热层）喉口直径初步选择:10 mm 初始喷然比218 压力曲线如右图2：最大压力：4.6MPa燃烧时间：1.352S最大推力：498N平均推力：424N总冲:618 NS图2 下面是SRM计算的截图：2、发动机结构设（1）发动机壁厚计算由上面的计算结果知：发动机最大工作压力 Pmax=4.6Mpa壁厚由以下公式进行计算:δ=( - 1) （3）其中：为材料在相应温度下的许用应力，单位MPa。

固体⽕箭发动机壳体固体⽕箭发动机壳体成型⼯艺固体⽕箭发动机是当今各种导弹武器的主要动⼒装置，在航空航天领域也有相当⼴泛的应⽤。

它的特点是结构简单，因⽽具有机动，可靠，易于维护等⼀系列优点，⾮常适合现代化战争和航天事业的需要。

但是固体⽕箭发动机部件在⼯作中要承受⾼温，⾼压和化学⽓氛下的各种复杂载荷作⽤，因此其材料通常具有极优异的性能，往往代表着当代材料科学的最先进⽔平。

固体⽕箭发动机壳体既是推进剂贮箱⼜是燃烧室，同时还是⽕箭或导弹的弹体，因此，在进⾏发动机壳体材料设计时，要考虑以下⼏个基本原则：(1)固体⽕箭发动机壳体就其⼯作⽅式来讲，是⼀个内压容器，所以壳体承受内压的能⼒是衡量其技术⽔平的⾸要指标；(2)发动机壳体是导弹整体结构的⼀部分，所以⼜要求壳体具有适当结构刚度；(3)作为航天产品，不仅要求结构强度⾼，⽽且要求材料密度⼩；(4)发动机点⽕⼯作时，壳体受到来⾃内部燃⽓的加热，⽽壳体结构材料，尤其是壳体结构复合材料的强度对温度敏感性较强，所以，在设计壳体结构材料时，不能仅限于其常温⼒学性能，⽽应充分考虑其在发动机⼯作过程中，可能遇到的温度范围内的全⾯性能。

结构图⼀、选材1.1、增强纤维：碳纤维固体⽕箭发动机壳体要求复合材料具有⾼的⽐强度，⽐模量和断裂应变。

各种纤维相⽐，碳纤维具有密度⼩，拉伸模量和⽐模量⼤；耐磨耐疲劳等机械性能优秀；耐腐蚀性能好；热膨胀系数⼩，导热率⾼，⾼温下尺⼨稳定性好，不燃，分解温度⾼；具有润滑性；层间剪切强度及纤维强度转化率都⽐较⾼，不易产⽣静电聚集，使⽤温度⾼，不会产⽣热失强，并有吸收雷达波的隐⾝功能等优点。

飞机结构材料要求轻质⾼强，耐疲劳、耐腐蚀性能好，尺⼨稳定，所以碳纤维是最理想的材料。

拉伸模量为262~320GPa，拉伸强度在5GPa左右，断裂延伸率约为1.7%的⾼强中模碳纤维是理想的壳体增强材料。

碳纤维复合材料壳体PV/W值是Keclar49/环氧的1.3~1.4倍，可使壳体质量再度减轻30%，使发动机质量⽐⾼达0.93以上。
