各类离心机的典型结构

离心机基本结构
离心机是一种常用的实验室设备，用于将液体样品进行离心分离。

其基本结构包括以下几个主要部分：
主机：离心机的主机是整个设备的主体部分，包括电机和转子的驱动系统。

主机通常由金属材料制成，具有稳定的结构和强大的转速控制能力。

电机：离心机的电机是驱动离心机转子旋转的动力源。

电机通常采用交流电动机或直流电动机，具有可调速和高转速的特点。

转子：转子是离心机中用来放置离心管或离心杯的旋转部分。

转子通常由金属材料制成，具有一定的形状和容量，以适应不同类型和规格的离心管。

控制系统：离心机的控制系统用于调节电机的转速和运行时间。

控制系统通常包括转速调节器、计时器、显示器和按钮等控制元件。

保护装置：离心机通常配备各种保护装置，以确保操作的安全性。

例如，过速保护装置可防止超出设定转速范围，温度保护装置可监测电机温度，以防止过热。

离心管座：离心机中的离心管座是用来固定离心管或离心杯的部分。

离心管座通常与转子一起安装，确保离心管在高速旋转时保持稳定和平衡。

离心机的具体结构和设计可能因不同型号和品牌而有所差异，但以上所述的部件是常见的基本结构。

这些部件的组合和运作，使离心机能够通过旋转离心力分离液体样品中的成分，并广泛应用于生物医学、分子生物学、化学等领域的实验和研究工作中。

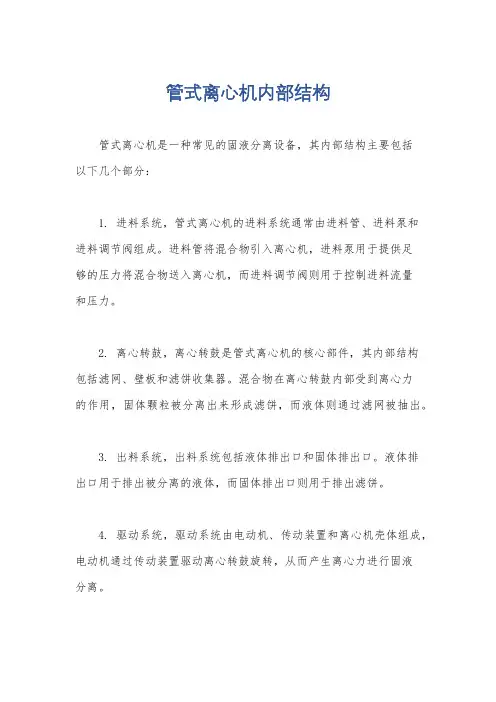

管式离心机内部结构
管式离心机是一种常见的固液分离设备，其内部结构主要包括
以下几个部分：
1. 进料系统，管式离心机的进料系统通常由进料管、进料泵和
进料调节阀组成。

进料管将混合物引入离心机，进料泵用于提供足
够的压力将混合物送入离心机，而进料调节阀则用于控制进料流量
和压力。

2. 离心转鼓，离心转鼓是管式离心机的核心部件，其内部结构
包括滤网、壁板和滤饼收集器。

混合物在离心转鼓内部受到离心力
的作用，固体颗粒被分离出来形成滤饼，而液体则通过滤网被抽出。

3. 出料系统，出料系统包括液体排出口和固体排出口。

液体排
出口用于排出被分离的液体，而固体排出口则用于排出滤饼。

4. 驱动系统，驱动系统由电动机、传动装置和离心机壳体组成，电动机通过传动装置驱动离心转鼓旋转，从而产生离心力进行固液
分离。

5. 控制系统，控制系统包括启停按钮、转速调节器、振动传感器等，用于监控和控制离心机的运行状态。

总的来说，管式离心机的内部结构主要包括进料系统、离心转鼓、出料系统、驱动系统和控制系统，这些部件共同协作完成固液分离的工作。

希望这些信息能够满足你的需求。

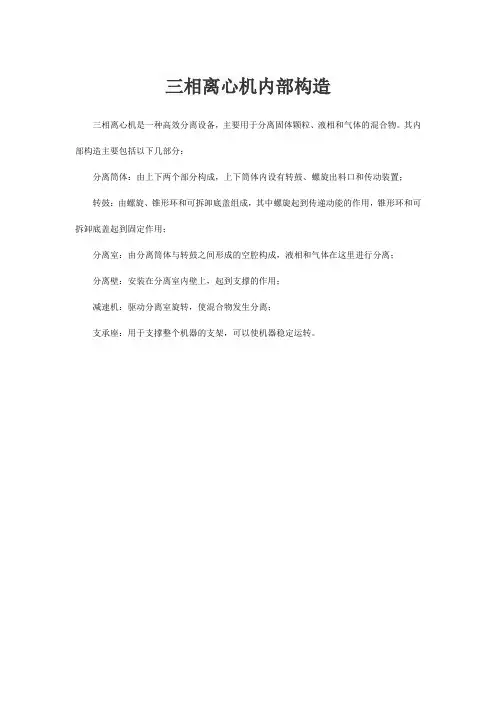

三相离心机内部构造
三相离心机是一种高效分离设备，主要用于分离固体颗粒、液相和气体的混合物。

其内部构造主要包括以下几部分：
分离筒体：由上下两个部分构成，上下筒体内设有转鼓、螺旋出料口和传动装置；
转鼓：由螺旋、锥形环和可拆卸底盖组成，其中螺旋起到传递动能的作用，锥形环和可拆卸底盖起到固定作用；
分离室：由分离筒体与转鼓之间形成的空腔构成，液相和气体在这里进行分离；
分离壁：安装在分离室内壁上，起到支撑的作用；
减速机：驱动分离室旋转，使混合物发生分离；
支承座：用于支撑整个机器的支架，可以使机器稳定运转。

过滤式离心机类型和结构及特点离心就是利用离心机转子高速旋转产生的强大的离心力，加快液体中颗粒的沉降速度，把样品中不同沉降系数和浮力密度的物质分离开。

过滤式离心机是指利用离心过滤方法分离悬浮液中组分的离心分离机。

在过滤离心机转鼓壁上有许多孔，转鼓内表面覆盖过滤介质。

加入转鼓的悬浮液随转鼓一同旋转产生巨大的离心压力，在压力作用下悬浮液中的液体流经过滤介质和转鼓壁上的孔甩出，固体被截留在过滤介质表面，从而实现固体与液体的分离。

悬浮液在转鼓中产生的离心力为重力的千百倍，使过滤过程得以强化，加快过滤速度，获得含湿量较低的滤渣。

固体颗粒大于0.01毫米的悬浮液一般可用过滤离心机过滤。

离心过滤机是广泛应用于化工、制药、冶金、选矿、制盐、轻工、造纸、食品、生物工程、石油化工、纺织和环保工程等部门的新型的实验室常规设备。

因为此型号离心机的工作原理及结构都是非常简单的，在价格方面也是十分的实惠,过滤式离心机在用于少量样品溶液离心时的优势挺大。

赫西过滤离心机TD5-1中文名：过滤式离心机外文名：perforated wall centrifuge性质：离心机属性：过滤式离心过滤方法：分离悬浮液中组分的离心分离机过滤式离心机有多种类型，主要型号有：1.三足式过滤式离心机。

2.平板过滤式离心机。

3.卧式过滤式离心机。

4.立式过滤式离心机。

过滤掉的类型取决于离心机的类型，常见的有：1.筛网/滚动过滤式离心机。

2.推料过滤式离心机。

3.反转过滤器离心机。

4.摆式过滤式离心机。

过滤式离心机原理:就是利用离心力原理，将两种密度不同的物料，或者是固液混合物进行分离，从而得到想要的物料。

当含有细小颗粒的悬浮液静置不动时，由于重力场的作用使得悬浮的颗粒逐渐下沉。

粒子越重，下沉越快，反之密度比液体小的粒子就会上浮。

微粒在重力场下移动的速度与微粒的大小、形态和密度有关，并且又与重力场的强度及液体的粘度有关。

象红血球大小的颗粒，直径为数微米，就可以在通常重力作用下观察到它们的沉降过程。

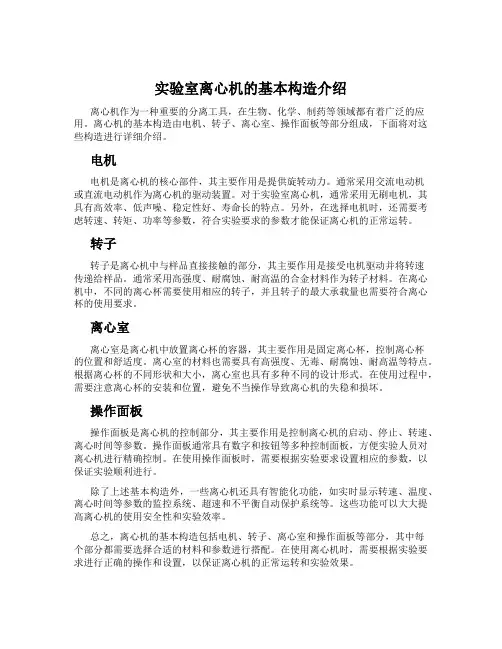

实验室离心机的基本构造介绍离心机作为一种重要的分离工具，在生物、化学、制药等领域都有着广泛的应用。

离心机的基本构造由电机、转子、离心室、操作面板等部分组成，下面将对这些构造进行详细介绍。

电机电机是离心机的核心部件，其主要作用是提供旋转动力。

通常采用交流电动机或直流电动机作为离心机的驱动装置。

对于实验室离心机，通常采用无刷电机，其具有高效率、低声噪、稳定性好、寿命长的特点。

另外，在选择电机时，还需要考虑转速、转矩、功率等参数，符合实验要求的参数才能保证离心机的正常运转。

转子转子是离心机中与样品直接接触的部分，其主要作用是接受电机驱动并将转速传递给样品。

通常采用高强度、耐腐蚀、耐高温的合金材料作为转子材料。

在离心机中，不同的离心杯需要使用相应的转子，并且转子的最大承载量也需要符合离心杯的使用要求。

离心室离心室是离心机中放置离心杯的容器，其主要作用是固定离心杯，控制离心杯的位置和舒适度。

离心室的材料也需要具有高强度、无毒、耐腐蚀、耐高温等特点。

根据离心杯的不同形状和大小，离心室也具有多种不同的设计形式。

在使用过程中，需要注意离心杯的安装和位置，避免不当操作导致离心机的失稳和损坏。

操作面板操作面板是离心机的控制部分，其主要作用是控制离心机的启动、停止、转速、离心时间等参数。

操作面板通常具有数字和按钮等多种控制面板，方便实验人员对离心机进行精确控制。

在使用操作面板时，需要根据实验要求设置相应的参数，以保证实验顺利进行。

除了上述基本构造外，一些离心机还具有智能化功能，如实时显示转速、温度、离心时间等参数的监控系统、超速和不平衡自动保护系统等。

这些功能可以大大提高离心机的使用安全性和实验效率。

总之，离心机的基本构造包括电机、转子、离心室和操作面板等部分，其中每个部分都需要选择合适的材料和参数进行搭配。

在使用离心机时，需要根据实验要求进行正确的操作和设置，以保证离心机的正常运转和实验效果。

碟式离心机的结构碟式离心机是一种广泛应用于化工、医药、食品等行业的设备，其结构主要包括离心机壳体、离心碟和电机等部分。

下面我们将对碟式离心机的结构进行详细的阐述。

1. 离心机壳体离心机壳体是碟式离心机最基础的组成部分，它由上壳体和下壳体两个部分组成。

上壳体和下壳体的连接处有防震垫，可以有效降低机器在运转时的震动和噪音。

壳体的内部有一定深度，可以容纳离心碟的旋转轴线。

离心机的壳体材料通常采用不锈钢或者高强度铸铁制成，以满足化工环境的耐腐蚀、防腐性能。

2. 离心碟离心碟是碟式离心机的核心部分，其主要作用是将物质在高速离心力的作用下分离出对流体性质的不利影响，实现浓缩、分离、纯化等目的。

离心碟可以用不锈钢、钛合金、碳化硅、陶瓷等材质制成，具有耐腐蚀、耐酸碱、耐高温等特点。

离心碟的结构有多种形式，例如扇形、圆形、壳形等，并且不同结构的离心碟还可以进行进一步的分层设计。

离心碟的运转速度越高，离心力也就越大，因此不同材质和结构的离心碟在不同的应用场合下对速度的要求也有所不同。

3. 电机电机是碟式离心机的动力源，其功率越大，所承受的离心力也就越大。

电机通常由电机壳、电机轴、电机组件等部分组成，它们的材质和质量对离心机的运转效率和寿命都具有极大的影响。

除了上述三个组成部分外，碟式离心机还有许多其他的辅助系统，例如自动控制系统、加热系统、冷却系统、喷淋系统等，这些系统都可以根据不同的需求进行配置，以满足不同的生产需要。

总之，碟式离心机结构的复杂程度和功能丰富程度取决于生产厂家的技术实力和产品设计水平。

作为一种重要的化工设备，碟式离心机在生产过程中发挥着重要的作用，在不断的改进和优化中不断推动着行业的进步和发展。

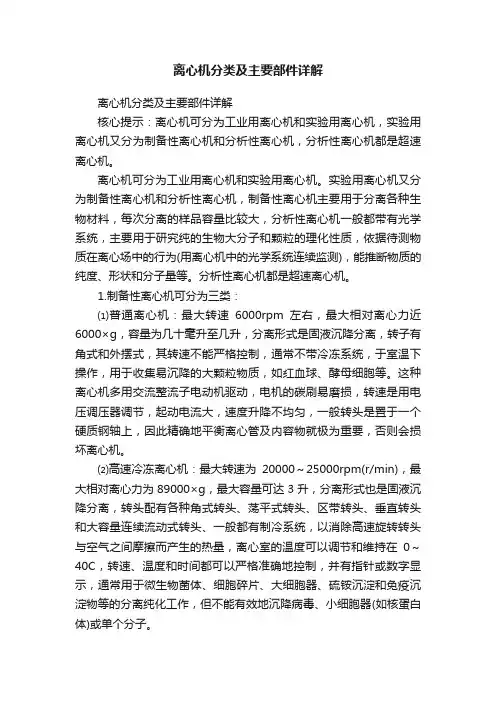

离心机分类及主要部件详解离心机分类及主要部件详解核心提示：离心机可分为工业用离心机和实验用离心机，实验用离心机又分为制备性离心机和分析性离心机，分析性离心机都是超速离心机。

离心机可分为工业用离心机和实验用离心机。

实验用离心机又分为制备性离心机和分析性离心机，制备性离心机主要用于分离各种生物材料，每次分离的样品容量比较大，分析性离心机一般都带有光学系统，主要用于研究纯的生物大分子和颗粒的理化性质，依据待测物质在离心场中的行为(用离心机中的光学系统连续监测)，能推断物质的纯度、形状和分子量等。

分析性离心机都是超速离心机。

1.制备性离心机可分为三类：⑴普通离心机：最大转速6000rpm左右，最大相对离心力近6000×g，容量为几十毫升至几升，分离形式是固液沉降分离，转子有角式和外摆式，其转速不能严格控制，通常不带冷冻系统，于室温下操作，用于收集易沉降的大颗粒物质，如红血球、酵母细胞等。

这种离心机多用交流整流子电动机驱动，电机的碳刷易磨损，转速是用电压调压器调节，起动电流大，速度升降不均匀，一般转头是置于一个硬质钢轴上，因此精确地平衡离心管及内容物就极为重要，否则会损坏离心机。

⑵高速冷冻离心机：最大转速为20000～25000rpm(r/min)，最大相对离心力为89000×g，最大容量可达3升，分离形式也是固液沉降分离，转头配有各种角式转头、荡平式转头、区带转头、垂直转头和大容量连续流动式转头、一般都有制冷系统，以消除高速旋转转头与空气之间摩擦而产生的热量，离心室的温度可以调节和维持在0～40C，转速、温度和时间都可以严格准确地控制，并有指针或数字显示，通常用于微生物菌体、细胞碎片、大细胞器、硫铵沉淀和免疫沉淀物等的分离纯化工作，但不能有效地沉降病毒、小细胞器(如核蛋白体)或单个分子。

⑶超速离心机：转速可达50000～80000rpm，相对离心力最大可达510000×g，最著名的生产厂商有美国的贝克曼公司和日本的日立公司等，离心容量由几十毫升至2升，分离的形式是差速沉降分离和密度梯度区带分离，离心管平衡允许的误差要小于0.1克。

离心机的结构及工作原理
离心机的结构及工作原理:
1. 结构:离心机主要由电机、转子、转子轴、样本载体等组成。

2. 工作原理:
- 电机提供转动力,带动转子高速旋转。

- 样本置于载体(如管、皿等)中,载体固定在转子上。

- 转子高速旋转时,载体也随之旋转,样本受到离心力。

- 离心力使样本中的细胞、颗粒等悬浮物在载体中迁移,按质量和密度分层。

- 转子转速越快,离心力越大,分离越彻底。

- 设置不同时间可收获顶层浮Phase、中间层和底层沉淀。

- 离心机通过离心原理,实现样品的分离、精炼等操作。

综上,离心机利用旋转产生离心力,使样本分离,是医学实验必备仪器。

离心机组与螺杆机组常见部件图解单级蒸气压缩式制冷循环工作原理：基本组成部件：压缩机、冷凝器、节流阀、蒸发器。

基本空调循环（HFC134a）：对于蒸气压缩式制冷，其工作原理就是使制冷剂在压缩机、冷凝器、节流阀和蒸发器等热力设备中进行压缩、放热、接流和吸热四个主要的热力过程，以完成制冷循环。

冷水机组系统流程图：风冷热泵机组系统流程图：常规离心式冷水机组：蒸发器：结构：均液板、均气板、封盖、铜管和壳程。

部件功能：均液板使进入蒸发器的液态制冷剂均匀的分布在蒸发器的低部，减缓流速。

均气板减缓气态制冷剂进入吸气口速率，再者用于气液混合物中液态制冷剂分离，避免机组带液损坏叶轮。

铜管用于制冷剂和载冷剂换热，其表面平缓，没有较凸起的锯齿。

封盖用于密封容器换热器边侧，防止泄露。

冷凝器：结构：均气板、均液板、铜管、封盖和壳程。

部件功能：均气板将压缩机的高压排气均匀的分布的冷凝器的顶部，同时减缓气流的速度，是气态制冷剂在冷凝器内有效的冷凝成液态制冷剂。

均液板使冷凝后的液态制冷剂能缓慢而有稳定的进入冷凝器的出液液管，同时使制冷剂有效的过冷。

铜管用于制冷剂与载冷剂之间换热，其表面有凸起的锯齿。

封盖用于容器的密封。

热力膨胀阀的功能：节流降压：当高压常温的制冷剂液体流过膨胀阀后，变成低温低压的制冷剂液体流入蒸发器迅速蒸发，从而实现向外界吸热的目的。

控制流量：膨胀阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀的开度，调节进入蒸发器的制冷剂流量，使其流量与蒸发器的热负荷相匹配。

当蒸发器热负荷增加时阀开度也增大，制冷剂流量随之增加，反之，制冷剂流量减少。

控制过热度：膨胀阀具有控制蒸发器出口制冷剂过热度的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液损坏压缩机的事故发生。

带有先导阀的热力膨胀阀的结构：空气开关：相序保护器功能：A、B、C功能：动态断相、静态断相、电压不平衡、错相、过压、欠压监测；a、b、c 功能：动态断相、静态断相、电压不平衡监测。
