《电气设备运行与维护》学习情景5-电气主接线的倒闸操作-项目(精)

电气主接线的运行包括电气主接线中各电气设备运行
方式的安排，运行的监视和操作，运行维护和检查，运行 分析，运行记录，异常运行及事故处理。
二、电气主接线运行方式
2、电气主接线运行方式的编制原则 电气主接线的运行方式直接影响水电厂及电
力系统的安全和经济运行。在编制运行方式时， 应遵守以下原则： （1）合理安排电源和负荷， （2）变压器中性点接地运行方式满足要求， （3）厂用电安全可靠， （4）运行方式接线便于记忆。
度。

（3）不属于调度管辖设备的操作，如并联电容器、分路短路器、直流系统、站
用电系统等。

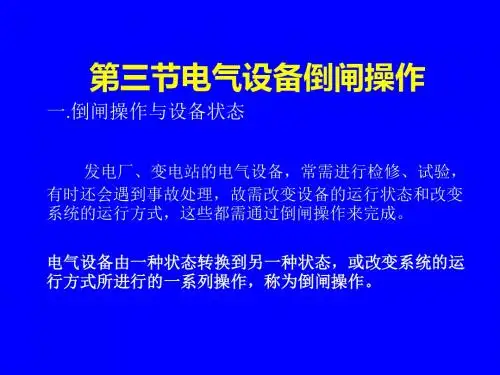

三、倒闸操作
（三）、倒闸操作的基本原则
运行人员在进行倒闸操作时，应遵循下列基本原则。 1、停送电操作原则 （1）拉、合隔离开关及小车断路器停、送电时，必须检查并确定断路器在断开位置
（倒母线例外，此时母联断路器必须合上）。 （2）严禁带负荷拉、合隔离开关，所装电气和机械防误闭锁装置不能随意退出。 （3）停电时，先断开断路器后拉开负荷侧隔离开关，最后拉开母线侧隔离开关；送
电时，则先合上电源侧隔离开关，再合上负荷侧隔离开关，最后合上断路器。 （4）手动操作过程中，发现误拉隔离开关，不准把已拉开的隔离开关重新合上。只
有用手动蜗姆轮传动的隔离开关，在动触头未离开静触头刀刃之前，允许将误拉 的隔离开关重新合上，不再操作。 （5）超高压线路送电时，必须先投入并联电抗器后再合线路断路器。 （6）线路停电前要先停用重合闸装置，送电后要再投入。
另外，严格执行“停电、验电、接地、悬挂标示牌 、遮拦”等技术措施的步骤和要求，也是防止误操作的重 要手段。同时，防止操作人员高空坠落、误入带电间隔、 误登带电构架，也是倒闸操作中注意的要点。

ቤተ መጻሕፍቲ ባይዱ
单元一 电气主接线的运行方式
• 根据ＧＢ ５００５２—２００９ «供配电系统设计规范»规定, 将电 力负荷按其性质及中断供电在政治、经济上造成的损失或影响的程度 划分为三级。
• １) 一级负荷 • 一级负荷为中断供电将造成人身伤亡者; 中断供电将在政治上、经济
上造成重大损失者; 中断供电将影响有重大政治、经济影响的用电单 位的正常工作的负荷。 • 同时, 国标规定一级负荷应有两个独立电源供电, 保证当一个电源发生 故障时, 另一个电源不应同时受到损坏。 对于一级负荷中的特别重要 的负荷, 除由两个独立电源供电外, 还应增设应急电源。
上一页 下一页 返回
单元一 电气主接线的运行方式
• (１) 投资越省越好。 使用的设备少且价格便宜, 即接线简单且选用轻 型断路器。
• (２) 占地面积越小越好。 • (３) 电能损失尽量的少。 合理选择变压器的容量和台数。 • 选择和分析电气主接线方式时, 应根据供电质量、可靠性、灵活性、
经济性四个方面综合考虑, 同时要正确处理可靠性和经济性的矛盾, 一 般在满足可靠性的前提条件下, 再来提高主接线的经济性。
学习情境五 电气主接线的倒闸操作
• 单元一 电气主接线的运行方式 • 单元二 发电厂、 变电所电气主接线的倒闸操
作
返回
单元一 电气主接线的运行方式
• 发电厂和变电所中的一次设备(发电机、变压器、母线、断路器、隔 离开关、线路等), 按照一定规律连接、绘制成而成的电路, 称为电气 主接线, 也称电气一次接线或一次系统。 电气主接线方式的选择, 是 为了满足功率传送需求, 并对安全、经济、可靠、灵活的输送电能起 着决定性作用。
• 二、电气主接线的基本形式
• 电气主接线形式大致可以分为有母线、无母线两大类。 详细分类如 下。

THANKS
谢谢
停电操作时应按照先停负荷侧， 再停电源侧的顺序进行，避免反
送电。
停电操作后应检查开关柜是否处 于分闸状态，确保设备已经完全
断电。
验电原则
在进行验电操作前， 应确保验电器完好无 损，符合安全要求。
验电时应逐相进行， 先验低压再验高压， 先验下层再验上层。
验电时应按照规定使 用相应电压等级的验 电器，并注意保持安 全距离。
确认操作现场的环境、天气等 条件符合操作要求，如现场环 境恶劣或天气不佳，应暂停操
作。
操作中注意事项
严格遵守操作规程和安全规定，按照 规定的步骤进行操作，不得省略或跳 步操作。
在操作过程中应密切关注设备状态和 操作效果，如发现异常或问题，应及 时停止操作并向上级报告。
在操作过程中应保持注意力集中，不 得分心、疲劳操作，如需暂停操作， 应停在允许停留的位置。
总结词
隔离开关倒闸操作需注意开关位置和机械连杆的可靠性。
详细描述
在隔离开关倒闸操作前，应检查开关位置和机械连杆的可 靠性，确保设备正常工作。在操作过程中，应密切关注隔 离开关状态，如发现异常情况应及时处理。
总结词
隔离开关倒闸操作后需进行检查和记录。
详细描述
隔离开关倒闸操作完成后，应进行检查和记录，确保设备 正常运行，无安全隐患。如有问题应ቤተ መጻሕፍቲ ባይዱ时处理，并记录操 作过程和结果。
电气倒闸操作原则及操作注意 事项讲课内容分解课件
目录
CONTENTS
• 电气倒闸操作原则 • 倒闸操作注意事项 • 倒闸操作流程 • 倒闸操作安全风险及防范措施 • 倒闸操作实例分析
01
CHAPTER
电气倒闸操作原则
停电操作原则

必须得到相应级别调度和值长的命令 才能进行。 (2)执行操作票和单项操作，均应在模拟图上进 行模拟操作，以核对操作票操作顺序正确无误 (3)设备送电前，必须终结全部工作票，拆除接 地线及一切与检修工作有关的临时安全措施， 恢复固定遮栏及常设警告牌。对送电设备一次 回路进行全面检查，状态应正常，摇表测量设 备绝缘电阻，数值应合格。 (4)设备投入运行(或备用)前，其保护必须先投入。
• b. 在进行倒负荷或解、并列操作前后， 检查相关电源运行及负荷分配情况； • c. 设备检修后合闸送电前，检查与该设 备有关的开关和刀闸确在分闸位置；检 查送电范围内接地刀闸已拉开，接地线 已拆除。
4 5
注意事项 倒闸操作必须由两人执行，其中一人对设备较熟悉 者作监护人。单人值班的变电所倒闸操作可由一人执行。特 别重要和复杂的倒闸操作，应由熟练的值班员操作，值班负 责人监护。倒闸操作中途不得换人，不得做与操作无关的事 情。监护人应自始至终认真监护，不得离开操作现场、不得 代替操作人进行倒闸操作或进行其它工作；操作人在操作过 程中不准有任何未经监护人同意的操作行为。在倒闸操作过 程中发生疑问时，不准擅自更改操作票，不准随意解除闭锁 装置，应立即停止操作并向值班调度员或值班负责人报告， 弄清楚后，再进行操作。 一份操作票应由一组人员操作，监 护人手中只能持一份操作票。。
1．运行状态 凡带电设备均为运行状态。 2．冷备用状态 冷备用状态系指设备的检修工作已全部结束，有关检修临时安 全措施已全部拆除，恢复常设安全设施，其各方面的电源和所 有操作电源仍断开，设备具备一切投入运行的条件。
3．热备用状态 设备一经合闸便带电运行的状态称热备用 状态。 4．检修状态检修状态 系指检修设备各方面的电源及所有操作 电源均已断开，并布置了与检修有关的 安全措施(如合接地刀闸或挂接地线、悬 挂标示牌、装设临时遮栏)。
