电气主接线的倒闸操作

倒闸操作一、倒闸操作：将电气设备从一种（运行，备用，检修）状态转换到另一种状态的过程为倒闸，利用断路器及隔离开关拉、合电路的工作，改变变电站主接线运行方式的一种工作，所进行的操作为倒闸操作。

二、设备工作状态基本分为：运行，备用（热，冷），检修（试验）三种状态运行：电气设备与电源通过断路器及两侧隔离开关连接，断路器，隔离开关全部在合位，电气设备全部带电，为运行状态热备：电气设备与电源连接的断路器断开，两侧隔离开关在合位，设备已经合闸便带电运行，为热备状态冷备：电气设备与电源连接的断路器断开，两侧隔离开关在开位，设备上无安全措施，具备投人运行条件检修：指检修设备各方面的电源及所有操作电源均断开，并布置了与检修有关的安全措施，如合接地开关或挂接地线，悬挂标识牌，装设遮拦转换规律：运行，热备，冷备，检修检修，冷备，热备，运行三、运行倒闸操作工作原则有哪些规定：1、运行值班人员（操作人员）必须经过安全技术培训，熟悉本岗位专业业务，有关规程制度，行业考试合格，主管领导批准人员2、现场一二次设备标志齐全，正确，明显，设备有双重名称，转换方式，切换位置指示等3、具有与现场设备和运行方式符合的一次系统模拟图，继电保护及安全自动装置等二次回路原理展开图4、具有调度命令的合格的操作票5、具有合格的安全用具，如绝缘靴，绝缘手套，护目眼镜等，合格的操作工具如绝缘杆，验电器等6、倒闸操作根据值班调度员发布的操作命令执行，但危及人身和设备安全时，可预先断开有关电源，事后立即报告调度7、倒闸操作必须两人执行，其中对设备较为熟悉者作为监护人，另一人是操作人8、特别重要复杂的倒闸操作要由熟练的值班员操作，由值班负责人监护9、按操作规律顺序进行倒闸操作10、倒闸操作严格执行四把关，四对照四把关：接令复诵关，操作票填写关，模拟核对关，操作监护关四对照：对照设备名称，编号，位置和拉合方向11、操作时严格执行唱票复诵，操作人必须对照实际设备，看标志，声音洪亮的复诵，监护人确认无误发出“对，执行|”令后，操作人方可操作，检查操作质量良好后，在执行项目打一个红色的对勾标志12、继电保护及自动装置与一次系统运行方式相对应，严禁无保护送电，设备部容许无保护运行13、在操作中发生疑问或异常应立即停止操作向值班调度员或值班负责人报告，待问题查清后再进行操作，不得擅自更改操作，不得擅自解除闭锁装置14、检查设备恢复送电钱，不许将工作票全部收回，办理工作票终结手续，拆除临时安全措施（尤其是接地线），恢复常设遮拦，检查断路器，隔离开关在断开位置四、倒闸操作有关安全事项有哪些要求：1、必须明确倒闸操作任务，内容，操作指令种类，每张操作票只能填写一个操作任务2、清楚本变电站设备由哪几级调度所管辖，不执行费调度管辖的设备，几级同时调度不同设备时，因人员不能满足要求，汇报协商决定3、下列情况尽量停止操作：1值班员交接班时2系统发生事故时；3雷雨大风等恶劣天气；4有特殊供电要求时；5.系统接线不正常；6.系统负荷高峰时；7.保护及自动装置不满足要求时。

倒闸操作规程引言：倒闸操作是电力系统中的一项重要工作，它涉及到电力设备的运行和维护，对于确保电力系统的安全运行至关重要。

本文将详细介绍倒闸操作的规程，包括操作前的准备工作、操作步骤、操作注意事项等内容，以帮助电力工作者更好地进行倒闸操作。

一、操作前的准备工作：1.1 确认操作对象：在进行倒闸操作之前，首先要确认需要进行操作的设备，包括断路器、隔离开关等。

根据实际情况选择合适的设备进行操作。

1.2 确定操作环境：倒闸操作需要在特定的环境下进行，如室内、室外等。

要根据操作环境的特点，选择合适的操作工具和防护措施。

1.3 做好安全措施：在进行倒闸操作之前，必须确保操作人员和周围人员的安全。

这包括佩戴好安全帽、绝缘手套等个人防护装备，确保操作区域的安全。

二、倒闸操作步骤：2.1 断开电源：在进行倒闸操作之前，必须先断开电源，以确保操作的安全性。

根据实际情况，可以采取手动断开电源或使用遥控设备进行断电操作。

2.2 打开操作装置：根据操作对象的不同，选择合适的操作装置进行操作。

例如，对于断路器，可以使用手动操作或遥控操作装置进行操作。

2.3 检查操作结果：在进行倒闸操作后，要及时检查操作结果，确保设备已经成功倒闸。

同时，要注意观察设备是否存在异常情况，如异响、异味等。

三、倒闸操作注意事项：3.1 严格按照操作规程进行操作：倒闸操作是一项复杂的工作，必须按照规程进行操作，不得随意变动操作步骤。

3.2 注意操作时的安全防护：在进行倒闸操作时，要注意自身的安全防护。

避免触摸带电部件，确保操作人员的安全。

3.3 注意设备的运行状态：在进行倒闸操作前，要仔细观察设备的运行状态，确保设备处于正常工作状态。

如发现设备存在异常情况，应及时报修或更换设备。

四、倒闸操作的应用场景：4.1 断电维护：在进行电力设备的维护和检修时，需要进行倒闸操作，以确保设备的安全维护。

4.2 事故处理：在发生电力系统事故时，需要进行倒闸操作，以隔离故障区域，保障其他设备的正常运行。

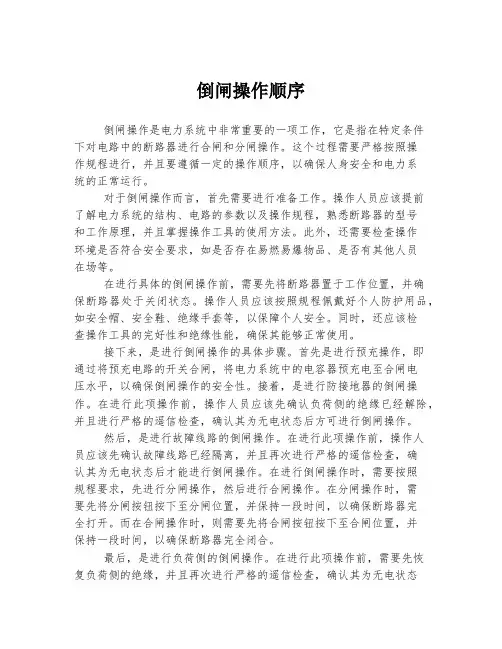

倒闸操作顺序倒闸操作是电力系统中非常重要的一项工作，它是指在特定条件下对电路中的断路器进行合闸和分闸操作。

这个过程需要严格按照操作规程进行，并且要遵循一定的操作顺序，以确保人身安全和电力系统的正常运行。

对于倒闸操作而言，首先需要进行准备工作。

操作人员应该提前了解电力系统的结构、电路的参数以及操作规程，熟悉断路器的型号和工作原理，并且掌握操作工具的使用方法。

此外，还需要检查操作环境是否符合安全要求，如是否存在易燃易爆物品、是否有其他人员在场等。

在进行具体的倒闸操作前，需要先将断路器置于工作位置，并确保断路器处于关闭状态。

操作人员应该按照规程佩戴好个人防护用品，如安全帽、安全鞋、绝缘手套等，以保障个人安全。

同时，还应该检查操作工具的完好性和绝缘性能，确保其能够正常使用。

接下来，是进行倒闸操作的具体步骤。

首先是进行预充操作，即通过将预充电路的开关合闸，将电力系统中的电容器预充电至合闸电压水平，以确保倒闸操作的安全性。

接着，是进行防接地器的倒闸操作。

在进行此项操作前，操作人员应该先确认负荷侧的绝缘已经解除，并且进行严格的遥信检查，确认其为无电状态后方可进行倒闸操作。

然后，是进行故障线路的倒闸操作。

在进行此项操作前，操作人员应该先确认故障线路已经隔离，并且再次进行严格的遥信检查，确认其为无电状态后才能进行倒闸操作。

在进行倒闸操作时，需要按照规程要求，先进行分闸操作，然后进行合闸操作。

在分闸操作时，需要先将分闸按钮按下至分闸位置，并保持一段时间，以确保断路器完全打开。

而在合闸操作时，则需要先将合闸按钮按下至合闸位置，并保持一段时间，以确保断路器完全闭合。

最后，是进行负荷侧的倒闸操作。

在进行此项操作前，需要先恢复负荷侧的绝缘，并且再次进行严格的遥信检查，确认其为无电状态后才能进行倒闸操作。

在进行倒闸操作时，也需要按照规程要求，先进行分闸操作，然后进行合闸操作，以确保断路器能够正常地分闸和合闸。

总之，倒闸操作是一项非常复杂和关键的工作，需要严格按照操作规程进行，并保证操作人员的安全。

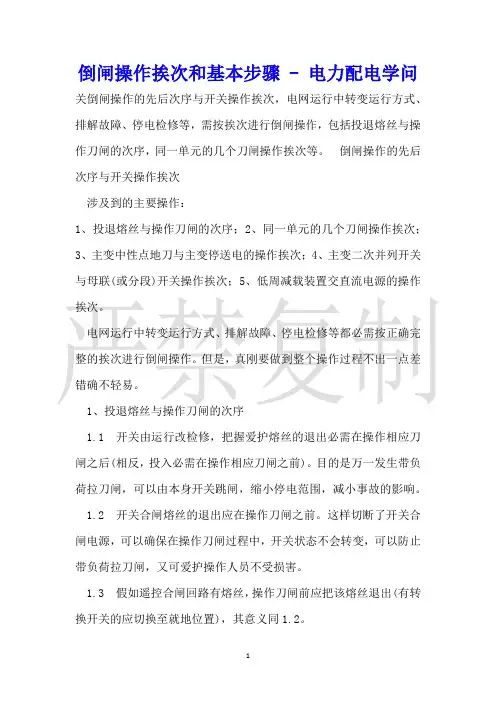

倒闸操作挨次和基本步骤 - 电力配电学问关倒闸操作的先后次序与开关操作挨次，电网运行中转变运行方式、排解故障、停电检修等，需按挨次进行倒闸操作，包括投退熔丝与操作刀闸的次序，同一单元的几个刀闸操作挨次等。

倒闸操作的先后次序与开关操作挨次涉及到的主要操作：1、投退熔丝与操作刀闸的次序；2、同一单元的几个刀闸操作挨次；3、主变中性点地刀与主变停送电的操作挨次；4、主变二次并列开关与母联(或分段)开关操作挨次；5、低周减载装置交直流电源的操作挨次。

电网运行中转变运行方式、排解故障、停电检修等都必需按正确完整的挨次进行倒闸操作。

但是，真刚要做到整个操作过程不出一点差错确不轻易。

1、投退熔丝与操作刀闸的次序1.1 开关由运行改检修，把握爱护熔丝的退出必需在操作相应刀闸之后(相反，投入必需在操作相应刀闸之前)。

目的是万一发生带负荷拉刀闸，可以由本身开关跳闸，缩小停电范围，减小事故的影响。

1.2 开关合闸熔丝的退出应在操作刀闸之前。

这样切断了开关合闸电源，可以确保在操作刀闸过程中，开关状态不会转变，可以防止带负荷拉刀闸，又可爱护操作人员不受损害。

1.3 假如遥控合闸回路有熔丝，操作刀闸前应把该熔丝退出(有转换开关的应切换至就地位置)，其意义同1.2。

2、同一单元的几个刀闸操作挨次假如是送电操作，应先合电源侧刀闸，后合负荷侧刀闸。

这样，即使发生带负荷操作时，故障电流通过相应的流变，其在“合”位的开关动作跳闸，停电范围仅限本组开关送电的线路。

另外，留意图纸或模拟图的刀闸编号。

有时联络线的刀闸编号为“1”的不肯定是电源侧刀闸，编号为“3”的也不肯定是负荷侧刀闸。

对于这种两侧带电线路的并网操作，应按先母线侧刀闸后线路侧刀闸的挨次操作，防止造成母线故障。

来自：电工技术之家停电操作时，次序与上相反。

3、主变中性点地刀与主变停送电的操作挨次主变停送电前其中性点地刀必需在合位，而后视系统运行要求确定该地刀的分合状态。

由于主变在停送电操作过程中，会在中性点产生操作过电压，地刀断开会损坏变压器。

倒闸操作方法及步骤
倒闸操作是指将断开的电力系统设备重新合闸，使电力系统恢复供电或正常运行。

下面是一般的倒闸操作方法及步骤：
1.确保倒闸操作前已经排除故障，并确认设备可以正常工作。

2.获取倒闸操作许可，获得现场负责人或操作许可单位的同意。

3.了解倒闸设备及倒闸操作的基本情况，包括设备的类型、位置、规格、性能等。

4.准备好所需的工具和设备，确保全部完好可用。

5.远距离观察，确认倒闸区域周围的情况，排除人员和物品等障碍物。

6.穿戴好个人防护用品，确保安全。

7.进行预操作准备工作，包括切断电源、关闭隔离开关、将设备接地等。

8.检查并确认无误后，进行倒闸操作，按照倒闸控制装置的指令进行操作。

9.操作结束后，进行运行检查，确保设备正常工作。

10.清理现场，恢复设备原来的状态，并向现场负责人汇报工作。

需要注意的是，在进行倒闸操作时要严格按照操作规程、安全操作规定进行，确保人员和设备的安全。

同时，在操作中要保持专注和注意力，严禁违章操作和随意操作。

任何不确定的情况都应停止操作，并寻求专业人士的帮助和指导。

电气设备倒闸操作一、倒闸操作前的准备工作1.确定操作人员：倒闸操作必须由具备相应资质的电力技术人员进行，操作人员必须具备丰富的电气知识和操作经验。

2.查看操作设备：操作人员必须仔细检查倒闸操作设备的状态，包括断路器、开关、仪表等。

3.接地操作：倒闸操作前，必须进行接地操作，将电气设备与地面接地连接起来，以确保操作人员和设备的安全。

二、倒闸操作步骤1.电气设备倒闸操作的先后顺序是：断开电源、断开负荷、倒闸合锁。

2.断开电源：在进行倒闸操作前，必须首先切断电源，确保电气设备无电供给。

3.断开负荷：断开负荷是为了避免在倒闸过程中负荷对设备造成损坏和操作人员电击的危险。

操作人员必须根据负荷的情况，依次断开负荷，避免负荷突然消失造成的冲击。

4.倒闸合锁：在断开负荷后，操作人员可以进行倒闸合锁操作。

首先要将合闸手柄置于断开位置，然后用合闸锁扣住手柄，使之无法合闸。

倒闸合锁操作是为了避免误合闸。

三、倒闸操作注意事项1.操作前必须了解电气设备的运行状态：在进行倒闸操作前，操作人员必须对设备运行状态有充分了解，包括负荷情况、开关状态等。

2.操作时必须保持清醒和全神贯注：倒闸操作必须集中精力，不能心猿意马，以免发生操作失误。

3.避免操作误区：操作人员在进行倒闸操作时，必须准确控制操作力度，避免过大或过小，以免造成设备损坏或操作失误。

4.遵循操作规程：倒闸操作必须按照操作规程进行，不能随意更改或省略操作步骤。

四、倒闸操作后的检查工作1.倒闸操作结束后，必须仔细检查设备是否正常运行，包括仪表指示、设备状态等。

2.检查设备运行状况：检查设备是否有异常状况，包括有无异响、有无发热等。

3.清理工作：倒闸操作结束后，必须清理现场，并将操作设备归位。

综上所述，电气设备倒闸操作是电力系统维护中的重要环节，正确的操作方法和注意事项可以确保电气设备的安全运行和维护。

操作人员必须具备丰富的电气知识和操作经验，并且按照操作规程进行操作，同时在操作前要进行充分的准备工作，操作后要进行检查和清理工作，以确保设备的正常运行。

引言概述：电气倒闸操作（二）是指在电气系统中使用倒闸开关进行操作时需要注意的事项和步骤。

倒闸操作是电气系统运行和维护中非常重要的一环，正确的倒闸操作可以确保电力系统的运行稳定和安全。

本文将详细介绍电气倒闸操作（二）的内容，包括在操作倒闸开关前的准备工作，倒闸操作步骤等。

正文：一、准备工作1.1 熟悉设备和系统在进行电气倒闸操作之前，操作人员需要充分了解相关设备和电力系统的基本原理和构造。

这包括熟悉各种倒闸开关的类型、工作原理和使用方法，以及了解电力系统的拓扑结构和连接方式。

1.2 安全措施在进行倒闸操作之前，需要确保操作场所的安全。

这包括检查倒闸开关和相关设备的运行状态，确保没有任何异常。

同时，需要佩戴必要的个人防护装备，如绝缘手套、安全带等，以确保操作人员的安全。

1.3 倒闸操作计划在进行倒闸操作之前，需要制定详细的操作计划。

该计划应包括倒闸操作的时间安排、操作步骤和相关责任人的分工等。

通过制定计划，可以提高倒闸操作的效率和安全性。

二、倒闸操作步骤2.1 关停电源在进行倒闸操作之前，需要先关闭相关电源。

这可以通过断开相应的电源开关或者切断供电线路来实现。

在关闭电源之前，需要确保没有任何设备或人员与电源连接，以防止电流对其造成危险。

2.2 检查倒闸开关状态在倒闸操作之前，需要检查倒闸开关的状态，确保其处于正常工作状态。

这包括检查开关的位置指示、连接状态以及机械部件的运行情况等。

如果发现任何异常，应及时修复或更换倒闸开关。

2.3 操作倒闸开关在进行倒闸操作时，需要按照正确的操作步骤进行。

首先，需要将倒闸开关从“合闸”位置转至“分闸”位置，确保开关已完全分开。

然后，可以进行相关的检修、维护或更换工作。

在操作倒闸开关时，需要注意保持操作顺畅和稳定，避免过快或过慢的操作。

2.4 检查倒闸操作结果在完成倒闸操作后，需要进行相应的检查，确保操作的准确性和有效性。

这包括检查倒闸开关的位置指示，确认其是否处于分开状态。

电气设备的倒闸操作电气设备的倒闸操作是指在电力系统中，对于发生故障或需要检修的设备进行断电操作，以保证电力系统的安全运行。

在进行倒闸操作前，应进行充分的准备工作，包括对设备进行检查和测试，制定倒闸操作方案，并进行沟通和协调。

本文将详细介绍电气设备的倒闸操作的步骤和注意事项。

倒闸操作的步骤如下：1.检查设备的准备工作：在进行倒闸操作前，应先对设备进行检查和测试，确保设备的正常运行。

检查电源接线、仪表表显、接地线路等是否正常，测试设备是否漏电或短路，确保设备能够正常工作。

2.制定倒闸操作方案：根据实际情况，制定倒闸操作方案，明确操作的步骤和顺序。

考虑到电压、电流、断开电路等因素，制定合理的操作方案，确保操作的安全性和有效性。

3.进行沟通和协调：在进行倒闸操作前，应与相关人员进行沟通和协调，包括与操作人员、监控中心、现场人员等进行沟通，交流操作计划和注意事项，确保操作的安全顺利进行。

4.断开电源和联络：在进行倒闸操作前，应先断开电源，确保倒闸操作时设备不会受到电流的影响。

同时，还需与现场人员进行联络，确保操作的安全性和协调性。

5.进行倒闸操作：在确认设备和操作条件都符合要求后，进行倒闸操作。

根据操作方案，在设备的控制盘上进行相应的操作，完成倒闸操作。

在进行倒闸操作过程中，要注意操作的速度和力度，保证操作的准确性和安全性。

6.检查操作结果：在进行倒闸操作后，需进行检查操作结果，确保设备的正常运行。

检查设备的指示灯、仪表表显等，确认操作的效果和设备的运行状态是否正常。

倒闸操作的注意事项如下：1.严格遵守操作规程：进行倒闸操作时，要严格遵守操作规程和操作流程，确保操作的安全性和有效性。

不得擅自改变操作顺序和步骤，以免导致设备的故障或事故发生。

2.注意操作的速度和力度：在进行倒闸操作时，要注意操作的速度和力度。

操作过快或过慢都会对设备产生不良影响，甚至导致设备的故障。

要根据设备的特性和操作的要求，适当控制操作的速度和力度。
