直接数字频率合成技术

DDS信号发生器设计DDS（直接数字频率合成）信号发生器是一种数字技术制造高质量频率合成信号的装备。

本文将介绍DDS信号发生器的设计原理、关键技术和性能评估。

一、设计原理：DDS信号发生器的设计原理基于数字频率合成技术，其核心是数字信号处理器（DSP）和数字锁相环（PLL）。

DDS信号发生器通过频率控制字（FTW）和相位控制字（PTW）控制DDS芯片的输出频率、波形和相位。

在DDS芯片中，数字频率合成器通过数模转换器将较高的待合成信号转换为模拟信号，进而通过滤波器、放大器等模拟电路产生高质量的输出信号。

二、关键技术：1.高精度的频率合成：DDS信号发生器需要具备高精度的频率合成能力。

此需求需要DDS芯片具备较高的分辨率和较低的相位噪声。

分辨率是DDS芯片产生频率变化最小步进的能力，通常用位数来表示。

较高的分辨率可以确保DDS信号发生器输出的频率表现更加连续平滑。

相位噪声则与DDS芯片的时钟抖动、量化噪声等因素有关，较低的相位噪声能够保证信号在频谱中的纯净度。

2.高动态范围的输出：DDS信号发生器通常需要提供广泛的频率范围和大范围内的输出功率调节。

此需求需要DDS芯片具备高动态范围的输出能力。

动态范围包括频率动态范围和幅度动态范围。

频率动态范围是指DDS信号发生器能够合成的频率范围，幅度动态范围则指DDS信号发生器能够调节的输出功率范围。

通过优化DDS芯片的设计，可以提高输出的动态范围。

3.高速的输出信号更新：DDS信号发生器需要具备快速更新输出信号的能力。

通常，DDS芯片具备更高的时钟频率和更大的内存储存能力可以实现更高的输出信号更新速率。

高速更新输出信号可以保证DDS信号发生器能够满足实时调节信号的需求。

三、性能评估：DDS信号发生器的性能评估包括频率稳定度、相位噪声、调制信号质量等几个方面。

频率稳定度是指DDS信号发生器输出频率的稳定性，通常通过测量短期和长期的频率漂移来评估。

相位噪声则是度量DDS信号发生器输出信号相位纯净度的参数，使用杂散频谱测量方法和相位噪声密度谱评估。

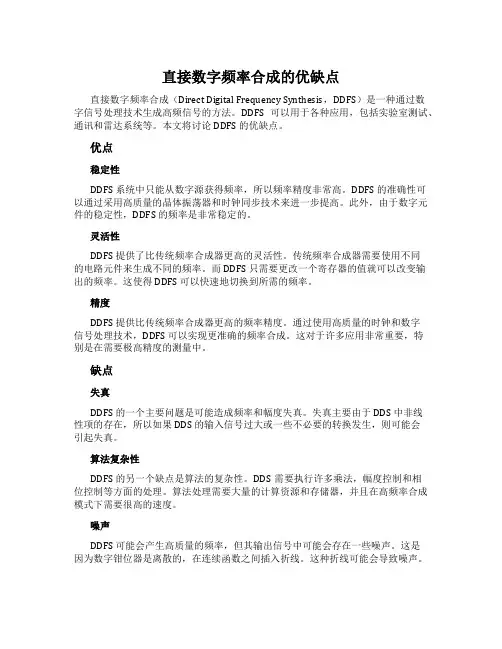

直接数字频率合成的优缺点直接数字频率合成（Direct Digital Frequency Synthesis，DDFS）是一种通过数字信号处理技术生成高频信号的方法。

DDFS 可以用于各种应用，包括实验室测试、通讯和雷达系统等。

本文将讨论 DDFS 的优缺点。

优点稳定性DDFS 系统中只能从数字源获得频率，所以频率精度非常高。

DDFS 的准确性可以通过采用高质量的晶体振荡器和时钟同步技术来进一步提高。

此外，由于数字元件的稳定性，DDFS 的频率是非常稳定的。

灵活性DDFS 提供了比传统频率合成器更高的灵活性。

传统频率合成器需要使用不同的电路元件来生成不同的频率。

而 DDFS 只需要更改一个寄存器的值就可以改变输出的频率。

这使得 DDFS 可以快速地切换到所需的频率。

精度DDFS 提供比传统频率合成器更高的频率精度。

通过使用高质量的时钟和数字信号处理技术，DDFS 可以实现更准确的频率合成。

这对于许多应用非常重要，特别是在需要极高精度的测量中。

缺点失真DDFS 的一个主要问题是可能造成频率和幅度失真。

失真主要由于 DDS 中非线性项的存在，所以如果 DDS 的输入信号过大或一些不必要的转换发生，则可能会引起失真。

算法复杂性DDFS 的另一个缺点是算法的复杂性。

DDS需要执行许多乘法，幅度控制和相位控制等方面的处理。

算法处理需要大量的计算资源和存储器，并且在高频率合成模式下需要很高的速度。

噪声DDFS 可能会产生高质量的频率，但其输出信号中可能会存在一些噪声。

这是因为数字钳位器是离散的，在连续函数之间插入折线。

这种折线可能会导致噪声。

结论总体而言，DDFS 是非常有用的高精度频率合成技术。

它提供比传统模拟技术更高的稳定性、精度和灵活性。

然而，如此高度的精细度和稳定性需要更多的计算资源和存储器，并且需要处理单元更加复杂。

此外，当噪声存在时，可能需要额外的滤波和缓冲来获得可接受的输出信号质量。

传统的频率合成器与 DDFS 之间相互竞争，这取决于应用程序和准确度要求。

基于FPGA的直接数字频率合成实现方案直接数字频率合成（DDS）是一种数字合成技术，它通过将数字信号转换为模拟信号来合成所需的波形。

DDS的基本原理是从相位的概念出发，通过相位累加器、波形存储器、数模转换器和低通滤波器等结构，将数字信号转换为模拟信号。

在DDS系统中，相位累加器是核心组成部分之一。

它通过将频率控制字（K）与相位增量（△<1））相加，生成一个相位序列。

该相位序列用于选择波形存储器中的幅度序列,从而生成所需的模拟信号。

波形存储器中存储了不同相位的幅度序列，通过相位累加器的输出选择所需的幅度序列。

然后，数模转换器将选定的幅度序列转换为模拟信号，最后通过低通滤波器去除高频噪声，得到纯净的模拟信号。

DDS系统的频率分辨率和频率范围取决于相位增量（A
Φ）和幅度序列的长度。

通过改变频率控制字（K）,可以控制所得离散序列的频率，经保持、滤波之后可唯一地恢复出此频率的模拟信号。

基于FPGA技术实现DDS的方案是，通过VXI接口电路将生成的数据存入固定数据RAM中，然后用FPGA设计的相位累加器来计算并选择RAM中的数据存放地址，最后将数据给定的频率控制字输出，经DAC转换即实现了任意波形输出。

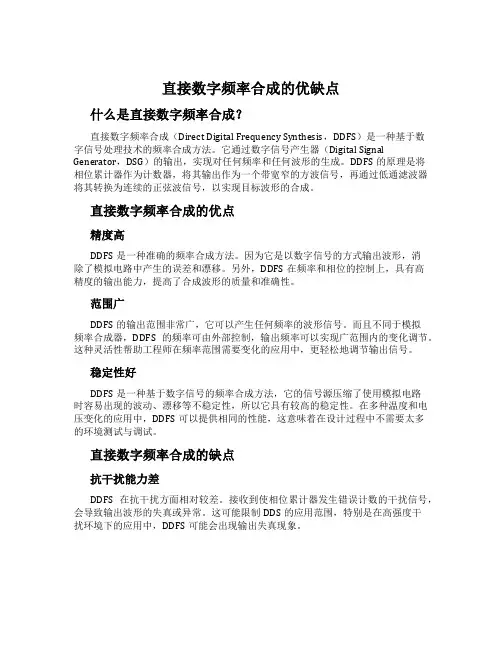

直接数字频率合成的优缺点什么是直接数字频率合成？直接数字频率合成（Direct Digital Frequency Synthesis，DDFS）是一种基于数字信号处理技术的频率合成方法。

它通过数字信号产生器（Digital Signal Generator，DSG）的输出，实现对任何频率和任何波形的生成。

DDFS的原理是将相位累计器作为计数器，将其输出作为一个带宽窄的方波信号，再通过低通滤波器将其转换为连续的正弦波信号，以实现目标波形的合成。

直接数字频率合成的优点精度高DDFS是一种准确的频率合成方法。

因为它是以数字信号的方式输出波形，消除了模拟电路中产生的误差和漂移。

另外，DDFS在频率和相位的控制上，具有高精度的输出能力，提高了合成波形的质量和准确性。

范围广DDFS的输出范围非常广，它可以产生任何频率的波形信号。

而且不同于模拟频率合成器，DDFS的频率可由外部控制，输出频率可以实现广范围内的变化调节。

这种灵活性帮助工程师在频率范围需要变化的应用中，更轻松地调节输出信号。

稳定性好DDFS是一种基于数字信号的频率合成方法，它的信号源压缩了使用模拟电路时容易出现的波动、漂移等不稳定性，所以它具有较高的稳定性。

在多种温度和电压变化的应用中，DDFS可以提供相同的性能，这意味着在设计过程中不需要太多的环境测试与调试。

直接数字频率合成的缺点抗干扰能力差DDFS在抗干扰方面相对较差。

接收到使相位累计器发生错误计数的干扰信号，会导致输出波形的失真或异常。

这可能限制DDS的应用范围，特别是在高强度干扰环境下的应用中，DDFS可能会出现输出失真现象。

噪声高DDFS在合成信号时，会引入噪声，特别是在比较低的频率下噪声会非常明显。

噪声来自于相位计数器的数字量化以及DDS输出的工作频率和时钟相互种衍生的问题，对某些高精度应用造成质量上的影响。

售价较高相比于模拟信号发生器和频率合成器而言，DDFS的售价更高。

其内含的高精度时钟与数字量化模块、COSS/FOSS转换器以及快速控制电路等，使其在调制精度、计算速度、同时售价等方面相对更高。

DDS原理与应用DDS（Direct Digital Synthesis，直接数字合成）是一种基于数字信号处理技术的频率合成技术。

DDS通过将数字信号通过DDS芯片转换为模拟信号的方波，可以实现在广泛的频率范围内产生高精度的正弦波信号。

DDS技术因其高稳定性、精确性和灵活性在无线通信、测量和仪器设备等领域中得到广泛应用。

DDS的基本原理是利用数字信号产生器（Digital Signal Generator）产生一个相位可编程的方波信号，通过滤波器（Low Pass Filter）对频率和幅度进行调整，最后转换为连续时间的模拟信号。

DDS的核心部件是相位累加器（Phase Accumulator）、相位查找表（Phase Look-Up Table）和数字到模拟转换器（Digital-to-Analog Converter，DAC）。

相位累加器是一个用于存储、计算和控制相位的计数器，每个时钟周期将相位累加器的值加上一个增量（累加相位步进），并将结果作为相位查找表的地址。

相位查找表则存储着一个正弦波周期内相对应的数字化样本值。

DAC负责将查找表中的数字化样本值转换为模拟信号。

DDS的工作过程如下：首先，通过设置一个初始的累加相位步进和一个参考时钟频率，数字信号产生器开始对相位累加器进行累加操作；然后，相位累加器的计数值会被用作相位查找表的地址，根据查找表中的数字化样本值产生一个宽度和波形可以调节的方波信号；最后，经过滤波器处理后的方波信号被DAC转换为模拟信号。

DDS技术具有很多优点和应用。

首先，DDS可以在较大的频率范围内实现高精度的频率合成，频率分辨率可以达到参考时钟频率的1/2^n。

其次，DDS技术具有很高的频率稳定性和相位稳定性，可以快速、准确地完成频率和相位调整。

第三，由于DDS技术是基于数字信号处理技术，因此非常便于与其他数字系统和微处理器进行集成。

最后，DDS技术还具有较低的成本和功耗，并且操作简单，方便使用和维护。

DDS原理及仿真DDS（Direct Digital Synthesis）直接数字合成是一种通过数字信号处理器（DSP）或者微处理器实现频率合成的方法，它可以生成高精度、稳定和可调节的连续频率信号。

DDS技术是一种广泛应用于无线通信、雷达、测量仪器等领域的频率合成技术。

本文将详细介绍DDS的原理及仿真方法。

DDS是通过以下几个基本组成部分来实现频率合成的：1. 相位累加器（Phase Accumulator）：相位累加器是DDS的核心组件之一，它用于产生一个连续变化的相位信号。

相位累加器将一个初始相位值作为输入，并在每个时钟周期内按照设定的相位增量进行累加。

相位累加器的输出用于更新、控制数字控制振荡器（Digital Control Oscillator，DCO）的输出频率。

2. 数字控制振荡器（Digital Control Oscillator）：DCO是DDS的另一个核心组件，它根据相位累加器的输出计算并产生一个数字化的频率信号。

DCO的输出被转换成模拟信号后为DDS系统提供频率源。

3. 相位加法器（Phase Adder）：相位加法器主要用于将相位累加器输出的相位信号和相位修正信号进行相加，从而实现频率的调制或增强。

4. 数字控制字寄存器（Digital Control Word Register）：数字控制字寄存器用于存储并传输DDS的相位增量值。

通过改变相位增量值，可以调节DDS系统的输出频率。

DDS仿真方法：DDS系统的设计和验证通常需要借助仿真工具来进行，以确保系统性能和可靠性。

下面介绍一种常用的DDS仿真方法。

1. 建立模型：首先，根据DDS系统的硬件规格和设计要求，建立一个仿真模型。

这个模型可以使用MATLAB、Simulink等建模软件来搭建，通过连线、添加模块等操作来构建一个完整的DDS系统。

2.添加输入信号：为DDS系统添加一个输入信号，该输入信号包含频率、幅度等参数，代表DDS的控制信号。

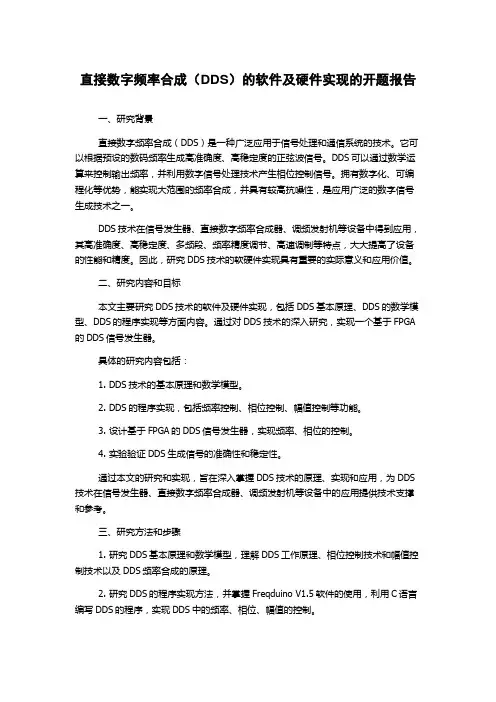

直接数字频率合成（DDS）的软件及硬件实现的开题报告一、研究背景直接数字频率合成（DDS）是一种广泛应用于信号处理和通信系统的技术。

它可以根据预设的数码频率生成高准确度、高稳定度的正弦波信号。

DDS可以通过数学运算来控制输出频率，并利用数字信号处理技术产生相位控制信号。

拥有数字化、可编程化等优势，能实现大范围的频率合成，并具有较高抗噪性，是应用广泛的数字信号生成技术之一。

DDS技术在信号发生器、直接数字频率合成器、调频发射机等设备中得到应用，其高准确度、高稳定度、多频段、频率精度调节、高速调制等特点，大大提高了设备的性能和精度。

因此，研究DDS技术的软硬件实现具有重要的实际意义和应用价值。

二、研究内容和目标本文主要研究DDS技术的软件及硬件实现，包括DDS基本原理、DDS的数学模型、DDS的程序实现等方面内容。

通过对DDS技术的深入研究，实现一个基于FPGA 的DDS信号发生器。

具体的研究内容包括：1. DDS技术的基本原理和数学模型。

2. DDS的程序实现，包括频率控制、相位控制、幅值控制等功能。

3. 设计基于FPGA的DDS信号发生器，实现频率、相位的控制。

4. 实验验证DDS生成信号的准确性和稳定性。

通过本文的研究和实现，旨在深入掌握DDS技术的原理、实现和应用，为DDS 技术在信号发生器、直接数字频率合成器、调频发射机等设备中的应用提供技术支撑和参考。

三、研究方法和步骤1. 研究DDS基本原理和数学模型，理解DDS工作原理、相位控制技术和幅值控制技术以及DDS频率合成的原理。

2. 研究DDS的程序实现方法，并掌握Freqduino V1.5软件的使用，利用C语言编写DDS的程序，实现DDS中的频率、相位、幅值的控制。

3. 设计DDS信号发生器的硬件模块，利用FPGA开发板，实现DDS的硬件电路设计。

4. 设计DDS信号发生器的软件模块，实现DDS的频率、相位和幅值的控制，并完成FPGA开发板与PC端的通信。

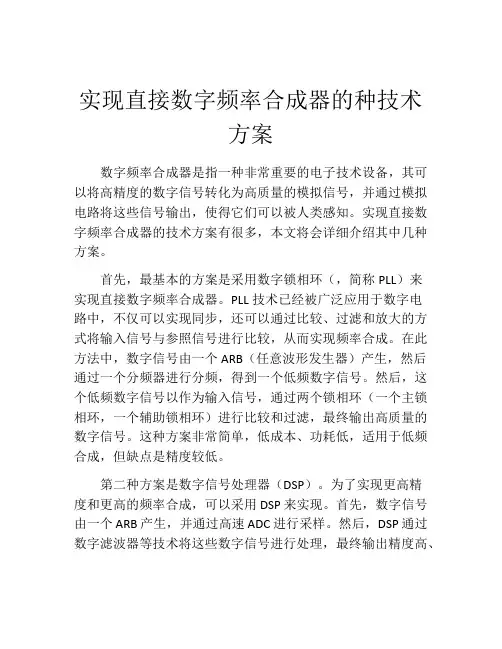

实现直接数字频率合成器的种技术方案数字频率合成器是指一种非常重要的电子技术设备，其可以将高精度的数字信号转化为高质量的模拟信号，并通过模拟电路将这些信号输出，使得它们可以被人类感知。

实现直接数字频率合成器的技术方案有很多，本文将会详细介绍其中几种方案。

首先，最基本的方案是采用数字锁相环（，简称PLL）来实现直接数字频率合成器。

PLL技术已经被广泛应用于数字电路中，不仅可以实现同步，还可以通过比较、过滤和放大的方式将输入信号与参照信号进行比较，从而实现频率合成。

在此方法中，数字信号由一个ARB（任意波形发生器）产生，然后通过一个分频器进行分频，得到一个低频数字信号。

然后，这个低频数字信号以作为输入信号，通过两个锁相环（一个主锁相环，一个辅助锁相环）进行比较和过滤，最终输出高质量的数字信号。

这种方案非常简单，低成本、功耗低，适用于低频合成，但缺点是精度较低。

第二种方案是数字信号处理器（DSP）。

为了实现更高精度和更高的频率合成，可以采用DSP来实现。

首先，数字信号由一个ARB产生，并通过高速ADC进行采样。

然后，DSP通过数字滤波器等技术将这些数字信号进行处理，最终输出精度高、频率高的数字信号。

这种方案的优点是可以实现高精度、高频率的数字信号合成，但缺点是复杂度高、功耗大。

第三种方案是FPGA（现场可编程门阵列）。

FPGA相当于一个可编程的芯片，在硬件上实现数字信号处理和频率合成这两个功能。

这种方案的优点是高度灵活、可修改、功耗低，可实现多路复用，缺点是工程量大、难度较高。

总的来说，实现直接数字频率合成器的技术方案有很多，具体的方案应根据具体的应用场景和需要来确定。

如果需要实现低成本、低功耗的低频率合成，则可以采用PLL技术的方案。

如果需要实现高精度、高频率的数字信号合成，则可以采用DSP的方案。

如果需要更高的灵活性和可修改性，则可以采用FPGA的方案。

直接数字频率合成技术及其设计方案随着数字信号处理技术的发展，数字频率合成技术也日益趋向于成熟。

在通信领域、音频处理以及控制领域等众多应用中，数字频率合成技术已经发挥了重要作用。

直接数字频率合成技术是其中的一种经典的技术方案，本文将详细阐述直接数字频率合成技术及其设计方案。

直接数字频率合成技术简介直接数字频率合成技术是指利用数字信号处理技术，通过一定的算法和硬件实现直接合成目标频率的数字信号。

这种技术可以说是最直接的一种频率合成技术，能够实现高速、高精度的频率合成，同时也可以实现复杂的波形合成。

实现直接数字频率合成技术的基础是数字信号处理技术。

数字信号处理技术是将模拟信号转换为数字信号并对其进行加工处理的一种技术手段。

其中，经典的暂态周期采样、离散傅里叶变换、数字滤波等都是数字信号处理技术的重要组成部分。

直接数字频率合成技术设计方案在实际应用中，直接数字频率合成技术的设计方案一般包括以下几个步骤：第一步：频率合成算法设计。

一般情况下，直接数字频率合成技术的频率合成算法主要分为幅度调制算法和相位调制算法两类。

其中，幅度调制算法主要是通过改变目标频率对应的幅度值来实现频率合成，而相位调制算法则是通过改变目标频率对应的相位值来实现频率合成。

具体使用哪种算法，需要根据具体合成需求来确定。

第二步：数字信号处理系统设计。

数字信号处理系统是直接数字频率合成技术的核心部件。

它主要包括模数转换器、数字信号处理器、传感器阵列等。

其中模数转换器用于将模拟信号转换为数字信号，数字信号处理器则负责对数字信号进行加工处理，传感器阵列则负责接收来自环境的信号信息。

第三步：数字信号处理系统调试及测试。

设计好数字信号处理系统后，需要对其进行调试和测试。

主要包括硬件连接、调试软件和设备、系统参数的设置以及系统的稳定性测试。

第四步：直接数字频率合成技术的应用。

经过以上的步骤，直接数字频率合成技术的设计方案就完成了。

接下来可以将其应用到具体的项目中，如通信领域、音频处理领域以及控制领域等。

实现直接数字频率合成器的种技术方案嘿，小伙伴们，今天我来和大家聊聊如何实现一款牛气冲天的直接数字频率合成器（DDS）。

这可是电子领域里的一大神器，不仅能实现高速频率转换，还能精确控制输出波形，简直是实验室和工业界的宠儿。

下面，我就用我那十年磨一剑的经验，给大家带来一份实操性强的技术方案。

我们要明确DDS的核心原理。

DDS的核心在于一个叫做相位累加器的家伙，它通过不断地累加相位，来控制数字到模拟转换器（DAC）的输出，从而实现频率合成。

那么，我们就来一步步打造这款神奇的DDS。

一、硬件设计1.1选用合适的FPGA芯片FPGA是DDS的核心，负责实现相位累加、正弦查找表、DAC输出等功能。

我们要根据项目需求，选择合适型号的FPGA芯片。

这里我推荐使用Xilinx或Altera的高端FPGA，它们具有丰富的逻辑资源和高速DAC接口，能够满足DDS的高性能要求。

1.2设计数字下变频器数字下变频器是DDS的关键部分，它负责将高频信号转换为低频信号。

我们可以采用数字滤波器来实现这一功能。

在设计过程中，要注意滤波器的类型、阶数和截止频率等参数，以确保信号转换的准确性和稳定性。

1.3设计DAC输出电路DAC输出电路负责将数字信号转换为模拟信号。

这里我们可以选择串行或并行DAC，根据FPGA的接口和性能要求来确定。

同时，要设计合适的驱动电路，确保DAC输出信号的幅度和波形。

二、软件设计2.1相位累加器设计相位累加器是DDS的核心，它决定了输出频率的精度。

在设计相位累加器时，要注意字长和累加速率，以满足频率分辨率和转换速度的要求。

2.2正弦查找表设计正弦查找表是DDS的关键部分，它用于查找正弦波的采样值。

在设计查找表时，要考虑查找表的深度和宽度，以确保输出波形的精度。

2.3数字滤波器设计数字滤波器是数字下变频器的核心，它决定了信号转换的准确性和稳定性。

在设计滤波器时，要选择合适的滤波器类型、阶数和截止频率等参数。

2.4控制界面设计控制界面是用户与DDS交互的桥梁，它负责接收用户输入的频率、幅度等参数，并控制FPGA实现相应的功能。

直接数字频率合成知识点汇总（原理_组成_优缺点_实现）直接数字频率合概述DDS同DSP（数字信号处理）一样，也是一项关键的数字化技术。

DDS是直接数字式频率合成器（Direct Digital Synthesizer）的英文缩写。

DDS 是从相位概念出发直接合成所需要波形的一种新的频率合成技术。

直接数字频率合成是一种新的频率合成技术和信号产生的方法，具有超高速的频率转换时间、极高的频率分辨率分辨率和较低的相位噪声，在频率改变与调频时，DDS能够保持相位的连续，因此很容易实现频率、相位和幅度调制。

此外，DDS技术大部分是基于数字电路技术的，具有可编程控制的突出优点。

因此，这种信号产生技术得到了越来越广泛的应用，很多厂家已经生产出了DDS专用芯片，这种器件成为当今电子系统及设各中频率源的首选器件。

直接数字频率合成原理工作过程为：1、将存于数表中的数字波形，经数模转换器D/A，形成模拟量波形。

2、两种方法可以改变输出信号的频率：（1）改变查表寻址的时钟CLOCK的频率，可以改变输出波形的频率。

（2）、改变寻址的步长来改变输出信号的频率.DDS即采用此法。

步长即为对数字波形查表的相位增量。

由累加器对相位增量进行累加，累加器的值作为查表地址。

3、D/A输出的阶梯形波形，经低通（带通）滤波，成为质量符合需要的模拟波形。

直接数字频率合成系统的构成直接数字频率合成主要由标准参考频率源、相位累加器、波形存储器、数/模转换器、低通平滑滤波器等构成。

其中，参考频率源一般是一个高稳定度的晶体振荡器，其输出信号用于DDS中各部件同步工作。

DDS的实质是对相位进行可控等间隔的采样。

直接数字频率合成优缺点优点：（1）输出频率相对带宽较宽输出频率带宽为50%fs（理论值）。

但考虑到低通滤波器的特性和设计难度以及对输出信号杂散的抑制，实际的输出频率带宽仍能达到40%fs。

（2）频率转换时间短DDS是一个开环系统，无任何反馈环节，这种结构使得DDS的频率转换时间极短。

数字波形生成技术（DDS）是一种广泛应用于无线通信、测量仪器、医疗设备和工业控制等领域的关键技术。

它通过数字信号处理技术实现了对频率和相位的精确控制，可以产生复杂的波形信号，广泛应用于测试与测量领域和通信领域。

数字波形生成技术主要分为直接数字频率合成（DDS）和间接数字频率合成（IDDS）两大类。

DDS技术是指利用直接数字频率合成器实现的一种生成任意波形信号的技术。

而IDDS技术是指通过数字信号处理技术对采样到的信号进行数字化处理，并通过数字信号处理器完成频率合成的技术。

直接数字频率合成（DDS）技术能够实现高速、高精度的波形生成，其主要特点包括：1. 幅度、频率、相位均可精确控制2. 高速输出、精度高3. 输出信号稳定、失真小4. 可编程灵活性大5. 可实现大动态范围输出而间接数字频率合成（IDDS）技术则具有以下特点：1. 通过数字信号处理技术实现频率合成2. 实现频率转换、混频、滤波等信号处理功能3. 灵活性大，可根据需要实现不同的信号处理功能4. 适用于信号处理复杂、要求灵活性高的场合根据应用领域和技术特点的不同，DDS技术又可以分为直接数字频率合成器（DDFS）、低成本直接数字频率合成器（LC-DDFS）、时钟数字频率合成器（CLOCKED-DDFS）等几种类型。

1. 直接数字频率合成器（DDFS）是指采用直接数字频率合成技术的数字信号处理器，能够实现高速、高分辨率的波形生成。

2. 低成本直接数字频率合成器（LC-DDFS）是指在降低成本的前提下实现直接数字频率合成的技术，主要用于成本敏感型应用场合。

3. 时钟数字频率合成器（CLOCKED-DDFS）是指利用外部时钟信号实现频率合成的技术，主要用于需要与外部时钟同步的应用场合。

数字波形生成技术在现代通信、测量仪器和工业控制等领域扮演着重要的角色，不仅大大提高了波形生成的精度和灵活性，也推动了这些领域的发展和应用。

未来随着技术的发展和应用领域的拓展，数字波形生成技术将会继续发挥重要作用，为各行各业的发展带来新的机遇和挑战。

直接数字频率合成法原理
直接数字频率合成法是一种基于数字信号处理技术的合成音频信号的方法。

其原理是通过将多个正弦波的数字化信号进行线性叠加，从而合成出具有特定频率和振幅的复合音频信号。

具体步骤如下：
1. 确定所需合成音频信号的频率、持续时间和采样率。

采样率表示每秒对信号进行采样的次数，通常是以赫兹（Hz）为单位。

2. 创建一个空的数字音频数据数组，用于存储合成的音频信号。

3. 对于每个要合成的正弦波，计算其数字化信号。

这可以通过给定频率、振幅和采样率来计算每一点的值。

可以使用以下公式来计算数字信号的每个采样点的值：
数字信号 = 振幅× sin(2π × 频率 ×采样点编号 / 采样率)
其中，采样点编号表示当前采样点在整个信号中的位置。

4. 将多个正弦波的数字信号进行线性叠加，将它们相加得到合成音频信号的数字信号。

可以简单地将每个采样点的值相加，得到合成音频的数字信号值。

5. 将合成音频信号的数字信号值转换为模拟信号值，可以使用数字到模拟信号的转换器（DAC）。

6. 最后，将模拟信号输出到扬声器或其他音频设备上，以生成听觉上可感知的合成声音。

通过调整正弦波的频率、振幅和相位以及叠加不同频率的正弦波，可以合成出各种音调和音色的复合音频信号。
