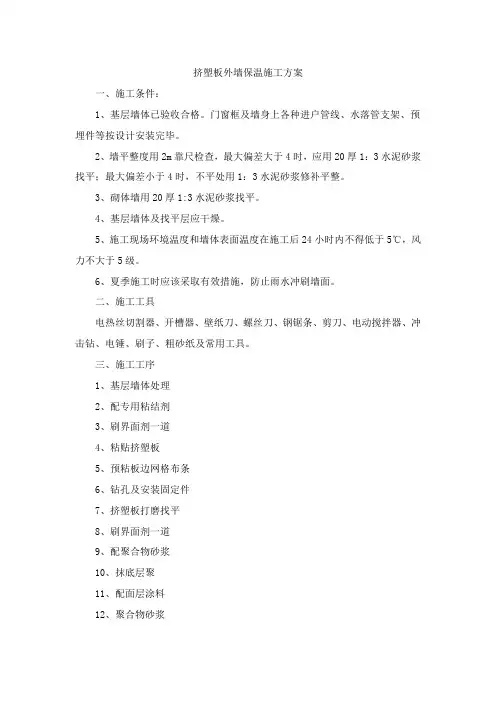

挤塑板外墙保温施工方案

中牟县牟风·安惠园公租房项目挤塑板外墙保温工程专项施工方案编制：审核：审批：郑州建工集团有限公司二零一五年十二月目录一、工程概况 (1)二、编制依据 (2)三、墙体保温材料要求 (2)四、外墙保温施工方案 (4)A、基本要求 (4)B、XPS板外墙外保温系统施工步骤及要求 (7)C、外墙保温系统安装图集 (13)D、热桥部位及节点做法 (15)五、质量、服务保证体系……………………………………………………………17A、施工质量保证措施 (17)B、材料质量保证措施 (19)六、注意事项…………………………………………………………………………19七、项目管理和操作前的培训………………………………………………………20A、项目管理 (20)B、操作前的培训 (22)八、安全、文明施工…………………………………………………………………2 2一、工程概况A、项目概述1、项目名称：中牟县牟风·安惠园公租房项目2#、3#、7#、9#楼2、工程地点：中牟县汽车产业集聚区广惠街南段西侧、盛园路南侧3、建设单位：中牟县中盛建设投资有限公司4、设计单位：核工业第五研究设计院5、施工单位：郑州建工集团有限公司6、监理单位：河南建筑科学研究院有限公司7、结构类型：均为剪力墙结构；填充墙采用加气混凝土砌块。

8、建筑面积：2#楼：12624.67m2，3#楼12467.52m2，7#楼：10950.34m2，9#楼： 10950.34m2。

9、建筑层数：地下2层，地上18层。

10、建筑层高：标准层层高 2.9m，2#楼、3#楼商业部分1、2层层高均为 3.4米2#楼、3#楼建筑总高度53.8m；7#楼、9#楼建筑总高度52.8m。

11、保温面积：外墙保温挤塑板面积30000㎡，无机保温砂浆保温面积2400㎡。

12、外墙饰面：2#楼、3#楼商业东立面为干挂石材，其它部位均为真石漆涂料。

13、围护结构作法1）外墙保温系统概况外墙保温选用12YJ3-1-D型外墙保温系统，主选保温材料：60mm厚挤塑板，干密度为32kg/m3、阻燃型挤塑板B2级，导热系数0.030W/(㎡·K)。

门窗洞口四周及外墙立面造型柱侧面采用无机保温砂浆。

各种材料均满足设计要求。

每隔2层在楼层处设置防火隔离带，采用发泡陶瓷保温板，防火隔离带宽度为300mm，厚度同外墙保温板材厚度。

2）外墙保温系统做法XPS板外墙保温系统无机保温砂浆保温系统门窗洞口四周、外造型侧面，其基本结构如下：14、不采暖地下室顶板采用80厚半硬质岩棉板。

15、楼梯间、电梯前室采暖区与非采暖区之间采用20厚无机保温砂浆。

B、工期要求1、保温工程计划开始日期：2016年1月1日2、保温工程计划结束日期：2016年1月31日二、编制依据1、本项目施工合同2、本项目设计图纸及节能专篇修改内容3、《建筑节能工程施工质量验收规范》GB50411-20074、《外墙外保温工程技术规程》JGJ144-2004三、墙体保温材料要求1、XPS板性能指标2、粘结砂浆性能指标3、锚栓性能指标4、耐碱网格布性能指标5、抹面砂浆性能指标6、节点部位所用保温材料性能指标。

无机保温砂浆的性能指标7、XPS板用界面砂浆性能指标8、防火隔离带用发泡陶瓷保温板性能指标四、外保温施工方法A、基本要求1、施工环境要求作业时环境温度不应低于5℃，风力不应大于5级，严禁雨天施工，施工时提前查看24h天气预报，避免胶粘剂终凝前天气突然变冷影响粘结质量。

2、建筑物及基层墙体要求2.1外墙找平层表面干燥、洁净，强度、平整度、垂直度达以规范验收要求，使基体表面尺寸偏差符合下表规定：2.2外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石砼填实），外刷JS防水涂料。

2.3伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。

2.4门窗洞口侧面采用无机保温砂浆，保证洞口尺寸及标高位置。

2.5保温施工前对建筑物及墙面进行全面验收，验收合格后方可进行外保温施工。

3、施工准备3.1样板制作施工前按照本工程的技术要求，保温材料供应商应提供系统组成材料的出厂检验报告、产品型式检验报告。

系统组成材料进场后经验收合格及时在监理单位的见证下取样复试。

材料复试合格后，采用系统组成材料，在样板展示区做外墙保温样板墙，样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量等。

样板施工完成后由建设、设计、监理及施工单位等现场进行检验，合格后形成样板保温系统型式检验书面记录五方签字确认，施工前组织操作人员进行样板观摩，做好样板带路，施工中严格按样板的要求控制。

空调板、窗口侧壁等热桥部位及其它影响外墙保温效果的部位均实行样板引路制度，施工前采用与工程施工同样的材料按照本方案的要求进行样板施工，完成后组织建设、设计、监理及施工单位等现场进行验收、合格后形成样板记录，施工过程中严格按照样板组织施工，并以样板作为验收的依据。

3.2材料机具准备1）外墙外保温工程所用材料，按设计要求选用，并符合国家相关标准的要求。

材料进入现场生产厂家必须提供法定检测报告及出厂合格证，产品包装完好。

外墙保温材料主要有：挤塑板60mm厚，阻燃型B2级挤塑板，并按规定提前涂刷好界面砂浆，界面砂浆刷在保温板两面。

粘结砂浆、抹面砂浆、耐碱网格布、锚栓（Φ8*120、Φ8*135）、无机保温砂浆等。

①材料计划管理保温项目作业前，向生产部门提出一次性计划，作为供应备料依据；在施工中，根据工程师变更及调整的施工进度，及时向生产部门提出调整供料计划，作为动态供料的依据；按施工进度对材料计划的执行情况进行检查，不断改进材料供应。

②材料进场验收所有的材料均提前进场，进场时加强检查验收，严把质量关，材料进场后及时在监理的见证下取样复试，并做好材料的标识工作，避免不合格材料用到工程中。

为了把好材料的质量和数量，在材料进场时必须根据材料计划、送料凭证、质量保证书或产品合格证以及厂家检验报告进行材料的质量和数量验收；验收工作按质量验收规范和计量检测规定进行；验收内容包括品种、规格、型号、质量、数量以及材料说明书的技术参数是否达到工艺规程的指标；验收要做好记录、办理验收手续；对不符合计划要求的材料应拒绝验收。

对进入现场的产品做好台帐，并与监理随机抽检复试，待复试报告合格后方可使用。

同一厂家同一品种的产品2#、3#、7#、9#楼每楼号各抽查不少于3次，并以单位工程为单位分别检测复试出具检测报告，主要针对保温材料（导热系数、密度、抗压强度或压缩强度）、粘结材料（粘接强度）、增强网（力学性能、抗腐蚀性能）进行复验。

③材料的储存与保管进库的材料应验收入库，建立台帐；现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保护设施；现场放置足够的消防灭火器和自来水，用防火布苫盖防止下雨，施工现场材料的放置要按标准要求堆放，做到位置正确、保管处置适当、合乎堆放保管制度；要日清、月结、定期盘点、帐实相符，确实掌握材料库存，保证施工质量。

④材料使用监督所有工程使用材料必须经现场（监理、施工）抽检复试并复试报告合格回来后方可使用。

施工过程中全过程对原材料的质量状态进行控制，发现有异常状况或对原材料质量有怀疑，立即停止使用、取样复试，并对已使用该材料的部位进行标识，根据试验结果采取相应措施。

检查是监督的手段，检查要做到情况有记录、原因有分析、责任有明确、处理有结果。

2）主要施工工具①搅拌工具：电动搅拌机、搅拌器、拌料桶、运料桶、水桶；②切割工具：电阻丝切割器或美工刀、剪刀；③抹灰工具：托板、平头抹子、锯齿抹子（镘刀）、灰铲；④计量工具：磅秤⑤检测工具：2米靠尺、线坠；⑥辅助工具：扫帚、抹布、白线、透明胶带、墨斗、木锤；⑦选用工具：安全吊篮（有独立的安全方案）、冲击钻、钻头、手锤。

3）施工人员准备①施工队伍提前进场，进场后分专业对其进行安全教育及技术交底，必要时由管理人员进行示范操作，保证技术交底的内容贯彻到作业者。

②严格落实持证上岗制度，检查操作工人的上岗证，通过操作工人的持证上岗率来促进外墙保温的施工质量。

③根据本工程的特点，为保证工期，各栋楼外墙保温投入充足的劳动力，40人/楼，同时展开施工，并且考虑季节性因素对劳动力资源的不利影响，提前采取有效的补救措施。

4）技术准备①参加施工的有关人员，认真学习与外墙保温相关的国家规范、地方标准，根据规范和标准的要求进行施工。

②参加施工的有关人员，认真熟悉施工图纸，并对图纸中所存在的问题及时与设计人员沟通解决。

③根据施工图纸及图集的要求绘制节点、热桥等部位的施工图，并向操作人员进行书面交底。

④根据本工程的特点及时编制施工技术交底、措施并办理好审批手续，并将技术交底、措施向操作工人进行书面交底。

⑤组织培训施工人员熟练掌握外墙外保温的施工技能，并进行岗前培训，组织施工人员看外墙保温施工录像并进行考核。

B、XPS板外墙外保温系统施工步骤及要求1、结构示意图2、施工程序外墙外保温施工，贴板从下往上，打磨、贴网、抹面层从上往下，常温施工时流水间隔24小时以上。

具体工艺流程（如下图所示）：3、保温板的安装3.1保温板的布制和粘贴 步骤一 粘结砂浆的配制① 比重配比：粘结砂浆是单组份外保温系统水与干粉砂浆，按照要求1（水）：4（干粉砂浆）的重量比进行配制搅拌而成。

首先将水倒入搅拌机内，然后将干粉按比例投放进行混合搅拌。

②搅拌时间：搅拌时间按规定要求5分钟以上，若感觉粘结稠度过高，可以加入少量水进行调和。

③由专业人员负责粘结砂浆的配制工作。

④粘结砂浆随用随搅，搅好的砂浆必须在2h内用完，超于2h后不得再加水调和使用。

质量自检：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。

步骤二保温板上布胶1）网格布翻包：在外墙的细部处理部位，如檐口、勒脚、门窗孔洞边的保温板上需预粘贴窗幅网格布，其宽度约300mm，翻包部分宽度约100mm。

质量自检：经验检网格布翻包规范，符合要求。

2）保温板粘结方式优先采用条粘法，以保证与墙体有效粘结面积不小于板面积的70%（涂抹面积不得小于 EPS 板面积的 40％）。

在挤塑板面长向边开始涂抹粘结剂宽100mm；间距50mm，在涂抹第二道粘结剂，依次进行。

涂好整块板后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。

粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完一块板，应及时清除挤出的粘结剂，板侧边不得涂抹。

保温板粘贴在墙上后，立即使用2米靠尺轻轻敲打、挤压板面，以保证板面平整度符合要求且粘结牢固。

达到：板与板间挤紧，不得有缝（缝宽≤1mm），在碰头缝除处不可涂抹粘结剂。

每粘贴完一块板，应及时清除干净板侧挤出的粘结料，板间不留间隙。
