高压线走廊、边导线10m+风偏修正、

浅析高压架空输电线路中风偏的控制措施及监测架空输电线路设计中风偏影响线路走廊宽度，了解输电线路中风偏的影响因素，并提出了风偏控制的几种措施，以减小风偏，达到减小线路走廊，做出合理的输电线路设计方案。

标签：高压；架空输电线路；风偏；措施随着城市的发展，城镇化进程的加快，高压架空输电线路在线路路径选择中遇到的问题越发突出。

架空输电线路经过现有架空线路密集或征地困难的地区时，线路走廊往往十分紧凑。

受线路走廊影响，在线路设计过程中就需要根据实际情况，采用合理的方法控制导线风偏，从而降低运行风险、减小线路走廊用地，做出合理的设计方案，尽量减少或避免因线路走廊过宽而导致的拆迁成本或青赔成本的增加，从而节省工程投资。

一、架空线路设计中风偏的影响根据规范要求，架空线路设计时，架空线路走廊除了铁塔基础占地和导线边线间距离占地以外，还应考虑导线对地面、建筑物、树木、道路、河流、管道、索道及各种架空线路的距离。

包括，水平距离、垂直距离和净空距离。

导线对跨越物的垂直距离与导线的最大弧垂有关，导线对跨越物的水平距离和净空距离均与最大风偏有关。

同时，最大风偏又与导线的最大弧垂有关。

因此架空线路设计中线路走廊受导线风偏的影响很大。

二、风偏的定义及风偏的危害风偏是一种由风引起的导线摆动现象，风偏的形成一般取决于两个方面的因素，即风激励和线路结构与参数。

输电线路风偏对线路安全运行极具威胁而又颇为复杂，由于风偏的角度很大，轻则造成相间闪络、金属夹具损坏，重则造成线路跳闸停电、拉倒杆塔、导线折断等严重事故，从而造成重大的经济损失。

因此输电线路设计中对风偏的控制十分必要。

三、风偏的计算四、控制风偏的措施通过风偏角和风偏距离的计算公式分析可知，导线的风偏角主要与风速和导线自重及导线几何尺寸有关，绝缘子串的风偏角主要与绝缘子串的长度和重量、重锤重量、导线绝缘子片数和受风面积、弧垂大小、风速、导线几何尺寸、等有关。

结合输电线路设计中可控制因素分析，控制风偏从控制导线弧垂和控制绝缘子串风偏考虑，主要有以下几种方法：（1）减小档距在同一气象条件下，减小档距可以减小弧垂，从而减小风偏，从而达到控制线路走廊的目的。

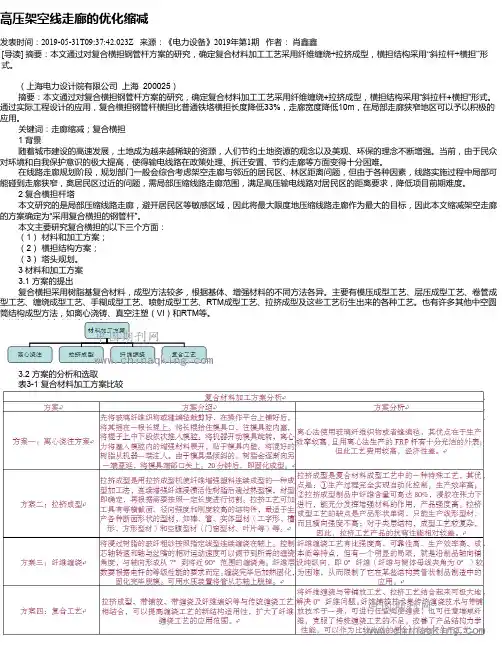

高压架空线走廊的优化缩减发表时间：2019-05-31T09:37:42.023Z 来源：《电力设备》2019年第1期作者：肖鑫鑫[导读] 摘要：本文通过对复合横担钢管杆方案的研究，确定复合材料加工工艺采用纤维缠绕+拉挤成型，横担结构采用“斜拉杆+横担”形式。

（上海电力设计院有限公司上海 200025）摘要：本文通过对复合横担钢管杆方案的研究，确定复合材料加工工艺采用纤维缠绕+拉挤成型，横担结构采用“斜拉杆+横担”形式。

通过实际工程设计的应用，复合横担钢管杆横担比普通铁塔横担长度降低33%，走廊宽度降低10m，在局部走廊狭窄地区可以予以积极的应用。

关键词：走廊缩减；复合横担 1 背景随着城市建设的高速发展，土地成为越来越稀缺的资源，人们节约土地资源的观念以及美观、环保的理念不断增强。

当前，由于民众对环境和自我保护意识的极大提高，使得输电线路在政策处理、拆迁安置、节约走廊等方面变得十分困难。

在线路走廊规划阶段，规划部门一般会综合考虑架空走廊与邻近的居民区、林区距离问题，但由于各种因素，线路实施过程中局部可能碰到走廊狭窄，离居民区过近的问题，需局部压缩线路走廊范围，满足高压输电线路对居民区的距离要求，降低项目前期难度。

2 复合横担杆塔本文研究的是局部压缩线路走廊，避开居民区等敏感区域，因此将最大限度地压缩线路走廊作为最大的目标，因此本文缩减架空走廊的方案确定为“采用复合横担的钢管杆”。

本文主要研究复合横担的以下三个方面：（1）材料和加工方案；（2）横担结构方案；（3）塔头规划。

3 材料和加工方案3.1 方案的提出复合横担采用树脂基复合材料，成型方法较多，根据基体、增强材料的不同方法各异。

主要有模压成型工艺、层压成型工艺、卷管成型工艺、缠绕成型工艺、手糊成型工艺、喷射成型工艺、RTM成型工艺、拉挤成型及这些工艺衍生出来的各种工艺。

也有许多其他中空圆筒结构成型方法，如离心浇铸、真空注塑（VI）和RTM等。

高压线的辐射安全距离下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!标题：高压线的辐射安全距离：理解与防范一、引言高压线是电力传输的重要基础设施，然而，公众对其可能产生的电磁辐射及安全距离的关注也日益增加。

高压线的标准规范7城市供电设备一般规定第7.1.1 条规划新建或改建的城市供电设备的建设标准、构造选型，应与城市现代化建设整体水平相适应。

第7.1.2 条城市供电设备的规划选址、选路径，应充足考虑我国城市人口集中、建筑物密集、用地紧张的空间环境条件和城市用电量大、负荷密度高、电能质量和供电安全靠谱性要求高的特色和要求。

第7.1.3 条规划新建的城市供电设备，应依据其所处地段的地形、地貌条件和环境要求，选择与四周环境、景观相协调的构造型式与建筑外形。

第（第 1.0.5 条部署、预留城市规划区内发电厂、变电所、开关站和电力线路等电力设备的地上、地下空间地点和用地时，应贯彻合理用地、节俭用地的原则。

）城市电力线路第 7.5.1 条城市电力线路分为架空线路和地下电缆线路两类。

第 7.5.2 条城市架空电力线路的路径选择，应切合以下规定：第第 7.5.2.2 条 35kV 及以上高压架空电力线路应规划专用通道，并应加以保护；第 7.5.2.3 条规划新建的 66kV 及以上高压架空电力线路，不该穿越市中心地域或重要景色旅行区；第 7.5.2.4 条宜避开空气严重污秽区或有爆炸危险品的建筑物、堆场、库房，不然应采纳防备举措；第 7.5.2.5 条应知足防洪、抗震要求。

第 7.5.3 条市里内 35kV 及以上高压架空电力线路的新建、改造、应切合以下规定：第第 7.5.3.2 条按国家现行相关标准、规范的规定，应注意高压架空电力线路对周边通讯设备的扰乱和影响，并知足与电台、领 ( 导) 航台之间的安全距离。

第 7.5.4 条市里内的中、低压架空电力线路应同杆架设，做到一杆多用。

第7.5.5 条城市高压架空电力线路走廊宽度确实定，应切合以下要求：第7.5.5.1 条应综合考虑所在城市的气象条件、导线最狂风偏、边导线与建筑物之间安全距离、导线最大弧垂、导线摆列方式以及杆塔型式、杆塔档距等要素，经过技术经济比较后确立；第市里35-500kV高压架空电力线路规划走廊宽度( 单杆单回水平摆列或单杆多回垂直摆列)表线路电压高压线走线路电压高压线走等级 (kV)廊宽度 (m)等级 (kV)廊宽度 (m) 50060-7566 、 11015-2533035-453512-2022030-40第 7.5.6 条市里内规划新建的 35kV以上电力线路，在以下状况下，应采用地下电缆：第 7.5.6.1 条在市中心地域、高层建筑群区、市里骨干道、繁荣街道等；第7.5.6.2 条重要景色旅行景区和对架空裸导线有严重腐化性的地域。
