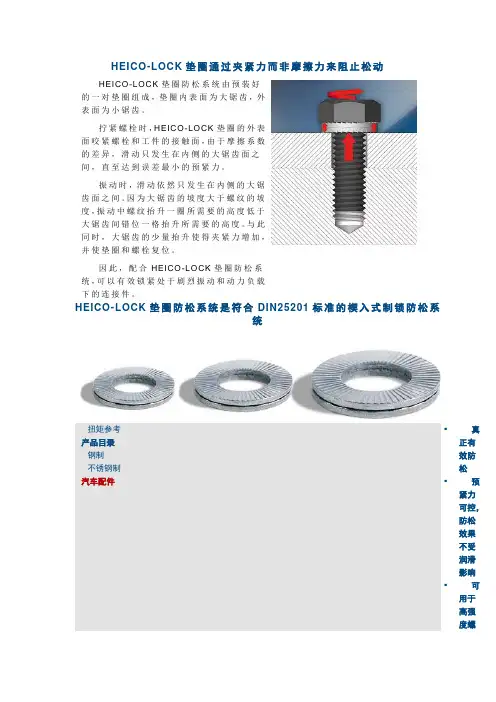

HEICO-LOCK垫圈通过夹紧力而非摩擦力来阻止松动HEICO-LOCK垫圈防松系统由预装好的一对垫圈组成，垫圈内表面为大锯齿，外表面为小锯齿。

拧紧螺栓时，HEICO-LOCK垫圈的外表面咬紧螺栓和工件的接触面，由于摩擦系数的差异，滑动只发生在内侧的大锯齿面之间，直至达到误差最小的预紧力。

振动时，滑动依然只发生在内侧的大锯齿面之间。

因为大锯齿的坡度大于螺纹的坡度，振动中螺纹抬升一圈所需要的高度低于大锯齿间错位一格抬升所需要的高度。

与此同时，大锯齿的少量抬升使得夹紧力增加，并使垫圈和螺栓复位。

因此，配合HEICO-LOCK垫圈防松系统，可以有效锁紧处于剧烈振动和动力负载下的连接件。

HEICO-LOCK垫圈防松系统是符合DIN25201标准的楔入式制锁防松系统扭矩参考产品目录钢制不锈钢制汽车配件▪真正有效防松▪预紧力可控，防松效果不受润滑影响▪可用于高强度螺栓易于重复使用，效果始终如一Junker振动测试符合DIN65151标准，是用来测试和对比螺栓连接处安全性的最佳方法。

Junker 振动测试被认为是一种“严酷”的测试，它与旧有的测试方法不同之处在于，Junker测试设备在紧固件的夹紧部位产生和紧固件轴垂Array直的横向振动，而不是依靠轴向负载来引发松动。

Junker测试方法能够提供在设定夹紧力、振动次数和振幅条件下的量化结果。

它可以在等同条件下，对比不同紧固件组合的防松效果。

Junker测试方法要求用VDI2230（《高强度螺栓连接系统的计算方法》）中所推荐预紧力的50%来拧紧螺栓连接件，在夹紧长度25MM，振幅+/-0.3MM，振动频率40Hz的条件下进行2000回合的振动。

在振动过程中记录夹紧力变化、时间和振动次数。

测试结束之后，如剩余夹紧力能维持预紧力的80%，则该螺栓连接件的耐久性能够满足DIN25201标准。

Junker振动测试将被纳入DIN25201标准，成为附录。

HEICO-LOCK 垫圈Junker 测试结果德国科隆应用科学技术大学（Fachhochschule Köln-Cologne University of Applied Sciences ）产品开发和设计技术学院在工程博士Max Klöcker 教授的指导下对HEICO-LOCK 防松垫圈进行了Junker 振动测试，证实HEICO-LOCK 防松垫圈的表现符合DIN25201标准。

序号DIN 英文名称EN ISO GB 中文名称1DIN 1 taper pins EN 22339 ISO 2339 GB/T 117 圆锥销2DIN 1052 washers for timber connectors 木材连接用垫圈3DIN 11024 spring cotters 弹簧卡子4DIN 1151 round plain head nails 沉头钢钉5DIN 125－1 plain washers without chamfer ISO 7089 GB/T 97.1 平垫圈 A 级6DIN 125－2 plain washers with chamfer ISO 7090 GB/T 97.2 平垫圈倒角型 A 级7DIN 126 plain washers ISO 7091 GB/T 95 平垫圈 C 级8DIN 127－1 spring lock washers with tang ends GB/T 7244 重型弹簧垫圈9DIN 127－2 spring lock washers with square ends GB/T 93 标准弹簧垫圈10DIN 128 curved spring lock washers GB/T 7245 鞍形弹簧垫圈11DIN 13257 belting bolts (elevator bolts) 平板螺栓12DIN 137 wave spring washers GB/T 955 波形弹性垫圈13DIN 1440 plain washers for clevis pins EN 28738 ISO 8738 GB/T 97.3 销轴用平垫圈14DIN 1441 Washers, Type Coarse for Bolts 螺栓用粗制垫圈15DIN 1444 clevis pins with head EN 22341 ISO 2341 GB/T 882 销轴16DIN 1471 grooved pins, taper grooved ISO 8744 GB/T 13829.2 槽销锥槽（A 型）17DIN 1472 grooved pins, taper grooved half length ISO 8745 GB/T 13829.2 槽销锥槽（B 型）18DIN 1473 grooved pins, parallel grooved full length ISO 8740 GB/T 13829.1 槽销平行沟槽（B 型）19DIN 1474 grooved pins, reserve grooved half length ISO 8741 GB/T 13829.2 槽销锥槽（C 型）20DIN 1475 grooved pins, centre grooved ISO 8742 GB/T 13829.1 槽销平行沟槽（C 型）21DIN 1476 grooved pins with round head ISO 8746 GB/T 13829.3 槽销圆头、沉头（A 型）22DIN 1477 grooved pins with countersunk head ISO 8747 GB/T 13829.3 槽销圆头、沉头（B 型）23DIN 1479 turnuckles(centre parts), made out of hexagon bar 六角螺母棒24DIN 1480 turnuckles with eye bolt and hook bolt 花篮螺栓25DIN 1481 spring pins, heavy type ISO 8752 GB/T 879.1 弹性圆柱销直槽重型26DIN 1587 hexagon domed cap nuts GB/T 802 组合式盖形螺母序号DIN 英文名称EN ISO GB 中文名称27DIN 1804 slotted round nuts for hook spanner 开槽圆螺母（配合沟头扳手）28DIN 1816 round nuts with set holes 圆螺母（带插销孔）29DIN 18182 dry wall screws 干壁钉（墙板钉）30DIN 186 T－head bolts with square neck GB/T 37 T 型槽用螺栓31DIN 188 T－head bolts with double nip T 型双接头螺栓32DIN 2093 disc springs 盘型弹簧垫圈33DIN 258 taper pins with threaded end ISO 8737 GB/T 881 螺尾锥销34DIN 261 T－head bolts T 型头螺栓35DIN 28129 Clamp nuts for covers36DIN 3017 hose clamps 喉箍37DIN 315 wing nuts with rounded wings GB/T 62 蝶型螺母38DIN 316 wing screws Amercia form 蝶型螺钉(美制)39DIN 317 wing screws Germany form 蝶型螺钉(德制)40DIN 319 ball knobs 圆球型盖型螺母41DIN 3404 lubricating nipples, button head JB/T 7490.1 直通式压注油杯42DIN 3567 shackles for conduilts 管夹43DIN 3570 stirrup bolts (U－bolts) U 型螺栓44DIN 404 slotted capstan screws GB/T 832 开槽带孔球面圆柱头螺钉45DIN 417 slotted set srews with full dog point EN 27435 ISO 7435 GB/T 75 开槽长圆柱端紧定螺钉46DIN 427 slotted set srews with chamfered end ISO 234247DIN 431 pipe nuts with thread as in ISO 228－148DIN 432 external tab washers (locking tab washers) GB/T 856 外舌止动垫圈49DIN 433 washers for cheese head screws ISO 7092 GB/T 848 小垫圈 A 级50DIN 434square taper washers for U－section GB/T 853 槽钢用方斜垫圈51DIN 435 square taper washers for I－sections GB/T 852 工字钢用方斜垫圈52DIN 436 square washers 方垫圈序号DIN 英文名称EN ISO GB 中文名称53DIN 438 slotted set screws with cup point EN 27436 ISO 7436 GB/T 74 开槽凹端紧定螺钉54DIN 439－1 Hexagon thin nuts (unchamfered) －Product grade B ISO 4036 GB/T 6174 六角薄螺母无倒角55DIN 439－2 Hexagon thin nuts (chamfered) －Product grades Aand BISO 4035 GB/T 6172.1 六角薄螺母56DIN 440 rounds washers for wood constructions ISO 8675ISO 7094木螺钉专用垫圈57DIN 443 sealing caps, push－in type 密封帽58DIN 444 eyebolts GB/T 798 活节螺栓59DIN 462 internal tab washers 内舌止动垫圈60DIN 463 tab washers with short and long tab at right angles GB/T 855 双耳止动垫圈61DIN 464 knurled thumb screws with collar GB/T 834 滚花高头螺钉62DIN 465 slotted knurled thumb screws with collar 开槽滚花高头螺钉63DIN 466 knurled nuts with collar GB/T 806 滚花高螺母64DIN 467 knurled nuts GB/T 807 滚花薄螺母65DIN 470 sealing washers 锁紧垫圈66DIN 471 retaining rings for shafts (external), circlips GB/T 894.1 轴用弹性挡圈－A 型67DIN 472 retaining rings for bores (internal), circlips GB/T 893.1 孔用弹性挡圈－A 型68DIN 478 square head bolts with collar 方头带垫螺栓69DIN 479 square head bolts with half dog point 方头圆柱底端螺栓70DIN 480 square head bolts with collar, half dog point androunded end方头带垫半圆底端螺栓71DIN 508 T－slot nuts ISO 299 T 型槽螺母72DIN 525 single end studs 单头螺柱73DIN 529 masonry bolts GB/T 799 地脚螺栓74DIN 546 slotted round nuts GB/T 817 带槽圆螺母75DIN 547 round nuts with drilled holes in one face GB/T 815 端面带孔圆螺母序号DIN 英文名称EN ISO GB 中文名称76DIN 551 slotted set screws with flat point EN 24766 ISO 4766 GB/T 73 开槽平端紧定螺钉77DIN 553 slotted set screws with cone point EN 27434 ISO 7434 GB/T 71 开槽锥端紧定螺钉78DIN 555 hexagon nuts ISO 4034 GB/T 41 六角螺母 C 级79DIN 557 Product grade C square nuts GB/T 39 方螺母 C 级80DIN 558 hexagon screws ISO 4018 GB/T 5781 六角头螺栓全螺纹 C 级81DIN 561 hexagon set screws with full dog point 六角头圆柱端紧定螺钉82DIN 562 square thin nuts －Product grade B 方型薄螺母 B 级83DIN 571 hexagon head wood screws (coach screws) GB/T 102 六角头木螺钉84DIN 580 lifting eye bolts ISO 3266 GB/T 825 吊环螺钉85DIN 582 lifting eye nuts 吊环螺母86DIN 601 hexagon bolts ISO 4016 GB/T 5780 六角头螺栓 C 级87DIN 603 mushroom head square neck bolts (carriage bolts) ISO 8677 GB/T 14 大半圆头方颈螺栓88DIN 604 flat countersunk nib bolts 沉头带插销马车螺栓89DIN 605 flat countersunk long square neck bolts 沉头长方颈马车螺栓90DIN 607 cup head nib bolts 半圆头带插销马车螺栓91DIN 608 flat countersunk short square neck bolts 沉头短方颈马车螺栓92DIN 609 hexagon fitted bolts, long thread 六角头精配螺栓（长螺纹）93DIN 610 hexagon fitted bolts, short thread 六角头精配螺栓（短螺纹）94DIN 6303 Knurled nuts95DIN 6319 spherical washers, conical seats96DIN 6325 parallel pins ISO 8734 GB/T 119.2 圆柱销淬硬钢和马氏体不锈钢97DIN 6330 hexagon nuts, 1.5d GB/T 56 厚六角螺母98DIN 6331 hexagon nuts, 1.5d with collar 厚六角法兰面螺母99DIN 6334 hexagon nuts, 3d 长六角螺母100DIN 653 knurled thumb screws thin type GB/T 835 滚花平头螺钉101DIN 660round head rivets ISO 1051 GB/T 867 半圆头铆钉序号DIN 英文名称EN ISO GB 中文名称102DIN 661 countersunk head rivets ISO 1051 GB/T 869 沉头铆钉103DIN 662 raised contersunk head rivets ISO 1051 GB/T 870 半沉头铆钉104DIN 674 mushroom head rivets ISO 1051 大扁头铆钉105DIN 6797 (A) toothed lock washers (with external teeth) GB/T 862.1 外齿锁紧垫圈106DIN 6797 (J) toothed lock washers (with internal teeth) GB/T 861.1 内齿锁紧垫圈107DIN 6798 (A) serrated lock washers (with external teeth) GB/T 862.2 外锯齿锁紧垫圈108DIN 6798 (J) serrated lock washers (with internal teeth) GB/T 861.2 内锯齿锁紧垫圈109DIN 6799 retaining rings for shafts (E－rings), circlips GB/T 896 开口挡圈110DIN 6885 parallel keys(form A ) ISO 773/2491 平键（A 型）111DIN 6888 woodruff keys ISO 3912 GB/T 1099 半圆键112DIN 6899 thimbles 嵌环（支撑环）113DIN 6900－1 screws and washers assemblies ISO 10644 GB/T 9074.1 螺栓或螺钉和平垫圈组合件114DIN 6901 tapping screws and washers assemblies ISO 10510 GB/T 9074.18 自攻螺钉和平垫圈组合件115DIN 6912 hexagon socket thin head cap screws with pilot recessfor wrench key矮头内六角圆柱头螺钉116DIN 6914 High－strength hexagon head bolts with large widthsacross flats for structural steel boltingGB/T 18230.1GB/T 18230.2栓接结构用大六角头螺栓螺纹长度按GB/T 3106 C 级8.8 和10.9 级栓接结构用大六角头螺栓短螺纹长度C 级8.8 和10.9 级117DIN 6915 Steel hexagon nuts with large widths across flats forhigh－strength structural boltingGB/T 18230.4 栓接结构用1 型大六角螺母 B 级10 级118DIN 6916 round washers for friction grip bolts GB/T 18230.5 栓接结构用平垫圈淬火并回火119DIN 6917 spuare taper washers for friction grip bolts on T－sections120DIN 6921 Hexagon flange bolt EN 1665121DIN 6922 EN 1665E:\lee\技术文档\DIN 和ISO、国内标准参考对照表－紧固件.doc page 5 of 10序号DIN 英文名称EN ISO GB 中文名称122DIN 6923 hexagon flange nuts EN 1661 ISO 4161 GB/T 6177.1 六角法兰面螺母123DIN 6924 Prevailing torque type hexagon nuts with nylon insert ISO 7040 GB/T 889.1 1 型非金属嵌件六角锁紧螺母ISO 10512 GB/T 889.2 1 型非金属嵌件六角锁紧螺母细牙124DIN 6925 prevailing torque type hexagon nuts, all metallic nuts ISO 7042 GB/T 6185.1 2 型全金属六角锁紧螺母125DIN 6926 Prevailing torque type hexagon nuts with flange (with EN 1663 ISO 7043 GB/T 6183.1 非金属嵌件六角法兰面锁紧螺母nylon insert) EN 1666 ISO 12125 GB/T 6183.2 非金属嵌件六角法兰面锁紧螺母细牙126DIN 6927 Prevailing torque type all metal hexagon nuts with flange EN 1664 ISO 7044 GB/T 6187.1 全金属六角法兰面锁紧螺母EN 1667 ISO 12126 GB/T 6187.2 全金属六角法兰面锁紧螺母细牙127DIN 7 parallel pins ISO 2338 GB/T 119.1 圆柱销不淬硬钢和奥氏体不锈钢128DIN 703 adjusting rings, heavy range (shafting collars)129DIN 705 adjusting rings, light range (shafting collars)130DIN 70952 tab washers for slotted round nuts GB/T 858 圆螺母用止退垫圈131DIN 7337 blind rivets GB/T12617/12618开口型抽芯铆钉（沉头、扁圆头）132DIN 7338 rivets for brake and clutch lining GB/T 875/975 扁平头半空心/全空心铆钉133DIN 7343 spiral pins ISO 8750 GB/T 879.4 弹性圆柱销卷制标准型134DIN 7344 Spiral pin, heavy duty ISO 8748 GB/T 879.3 弹性圆柱销卷制重型135DIN 7346 spring pins, light type ISO 13337 GB/T 879.2 弹性圆柱销直槽轻型136DIN 7349 washers for bolts with heavy type spring pins 重型弹性圆柱销用垫圈137DIN 741 wire rope clips 卡头138DIN 7500 threadforming screws for ISO －metric thread ISO 公制螺纹螺钉(多种头型)6 10序号DIN 英文名称EN ISO GB 中文名称ISO 10666 GB/T 3098.11 紧固件机械性能自钻自攻螺钉ISO 15480 GB/T 15856.5 六角凸缘自钻自攻螺钉139DIN 7504 self－drilling tapping screwsISO 15481 GB/T 15856.1 十字槽盘头自钻自攻螺钉ISO 15482 GB/T 15856.2 十字槽沉头自钻自攻螺钉ISO 15483 GB/T 15856.3 十字槽半沉头自钻自攻螺钉140DIN 7513 thread cutting screws 开槽切削螺纹螺钉(多种头型)141DIN 7516 thread cutting screws cross recess 十字槽切削螺纹螺钉(多种头型)142DIN 787 T－slot screws ISO 299 T 型槽螺钉143DIN 7965 tee nuts with pronge T 型四爪螺母144DIN 7968 hexagon head fitted bolts for steel structures145DIN 7971 pan head tapping screws with slot ISO 1481 GB/T 5282 开槽盘头自攻螺钉146DIN 7972 countersunk flat head tapping screws with slot ISO 1482 GB/T 5283 开槽沉头自攻螺钉147DIN 7973 raised countersunk oval head tapping screws with slot ISO 1483 GB/T 5284 开槽半沉头自攻螺钉148DIN 7976 hexagon tapping screws ISO 1479 GB/T 5285 六角头自攻螺钉149DIN 7980 spring lock washers for screws with cylindrical heads 圆柱头螺钉用弹簧垫圈150DIN 7981 pan head tapping screws with cross recessed ISO 7049 GB/T 845 十字槽盘头自攻螺钉151DIN 7982 countersunk flat head tapping screws with crossrecessedISO 7050 GB/T 846 十字槽沉头自攻螺钉152DIN 7983 raised countersunk oval head tapping screws with crossrecessedISO 7051 GB/T 847 十字槽半沉头自攻螺钉153DIN 7984 hexagon socket head cap screws with, reduced head 薄型内六角圆柱头螺钉154DIN 7985 pan head screws with cross recessed ISO 7045 GB/T 818 十字槽盘头螺钉155DIN 7989 washers for steel structures序号DIN 英文名称EN ISO GB 中文名称GB/T 5780 六角头螺栓 C 级156DIN 7990 hexagon head bolts for steel structuresGB/T 41 六角螺母 C 级GB/T 6170 1 型六角螺母157DIN 7991 hexagon socket countersunk head screws ISO 10642 GB/T 70.3 内六角沉头螺钉158DIN 7993 roundwire snap rings for shafts GB/T 895.2 轴用钢丝挡圈159DIN 7995 cross recessed raised countersunk head wood screws GB/T 952 十字槽半沉头木螺钉160DIN 7996 cross recessed round head wood screws GB/T 950 十字槽圆头木螺钉161DIN 7997 cross recessed countersunk head wood screws GB/T 951 十字槽沉头木螺钉162DIN 8140 coil inserts, coarse, fine thread, self locking 螺纹护套（普通\自锁等）163DIN 835 studs－metal (end=2d) GB/T 900 双头螺柱bm=2d164DIN 84 slotted cheese head screws ISO 1207 GB/T 65 开槽圆柱头螺钉165DIN 85 slotted pan head screws ISO 1580 GB/T 67 开槽盘头螺钉166DIN 9021 washers, outside diameter appro.3d ISO 7093－1 GB/T 96.1 大垫圈 A 级ISO 7093－2 GB/T 96.2 大垫圈 C 级167DIN 906 hexagon socket pipe plugs, conical thread 内六角锥型闭锁螺钉168DIN 908 hexagon socket screw plugs, cyl. thread 内六角直型闭锁螺钉169DIN 909 hexagon head pipe plugs, conical thread 外六角锥型闭锁螺钉170DIN 910 hexagon head screw plugs, cyl.thread 外六角直型闭锁螺钉171DIN 911 socket wrenches ISO 2936 内六角扳手172DIN 912 hexagon socket cap screws ISO 4762 GB/T 70.1 内六角圆柱头螺钉173DIN 913 hexagon socket set screws with flat point ISO 4026 GB/T 77 内六角平端紧定螺钉174DIN 914 hexagon socket set screws with cone point ISO 4027 GB/T 78 内六角锥端紧定螺钉175DIN 915 hexagon socket set screws with dog point ISO 4028 GB/T 79 内六角圆柱端紧定螺钉176DIN 916 hexagon socket set screws with cup point ISO 4029 GB/T 80 内六角凹端紧定螺钉177DIN 917 hexagon cap nuts 薄型盲螺母178DIN 920 slotted short cheese head screws 开槽小圆柱头螺钉序号DIN 英文名称EN ISO GB 中文名称179DIN 921 slotted large cheese head screws GB/T 833 开槽大圆柱头螺钉180DIN 923 slotted pan head screws with shoulder GB/T 830 开槽圆柱头轴位螺钉181DIN 927 slotted shoulder screws GB/T 831 开槽无头轴位螺钉182DIN 928 square weld nuts GB/T 13680 焊接方螺母183DIN 929 hexagon weld nuts GB/T 13681 焊接六角螺母184DIN 93 tab washers with long tab GB/T 854 单耳止动垫圈185DIN 931－1 hexagon head screws ISO 4014 GB/T 5782 六角头螺栓186DIN 933 hexagon head screws－Product gardes A and B ISO 4017 GB/T 5783 六角头螺栓全螺纹187DIN 934 hexagon full nuts ISO 4032 GB/T 6170 1 型六角螺母ISO 8673 GB/T 6171 1 型六角螺母细牙188DIN 935 Hexagon slotted nuts and castle nuts ISO 7035 GB/T 6178 开槽六角螺母189DIN 936 hexagon thin nuts ISO 4035 GB/T 6172.1 六角薄螺母190DIN 937 hexagon thin slotted and castle nuts ISO 7038 GB/T 6181 六角开槽薄螺母－A 和B 级191DIN 938 studs metal (end=1d) GB/T 897 双头螺柱bm=1d 192DIN 939 studs metal (end=1.25d) GB/T 898 双头螺柱bm=1.25d 193DIN 94 split pins ISO 1234 GB/T 91 开口销194DIN 940 studs metal (end=1.5d) GB/T 899 双头螺柱bm=1.5d 195DIN 95 slotted raised countersunk head wood screws GB/T 101 开槽半沉头木螺钉196DIN 96 slotted round head wood screws GB/T 99 开槽圆头木螺钉197DIN 960 hexagon head bolts, metric fine pitch thread ISO 8765 GB/T 5785 六角头螺栓细牙198DIN 961 hexagon head bolts, metric fine pitch thread ISO 8676 GB/T 5786 六角头螺栓细牙全螺纹199DIN 962 additional shapes and versions for bolts 头部穿孔六角头螺栓200DIN 963 slotted countersunk head screws ISO 2009 GB/T 68 开槽沉头螺钉201DIN 964 slotted raised countersunk oval head screws ISO 2010 GB/T 69 开槽半沉头螺钉序号DIN 英文名称EN ISO GB 中文名称ISO 7046－1 GB/T 819.1 十字槽沉头螺钉第1 部分：钢4.8 级202DIN 965 cross recessed countersunk head screwsISO 7046－2 GB/T 819.2 十字槽沉头螺钉第2 部分：钢8.8、不锈钢A2－70 和有色金属CU2 或CU3203DIN 966 cross recessed raised countersunk head screws ISO 7047 GB/T 820 十字槽半沉头螺钉204DIN 97 slotted countersunk head wood screws GB/T 100 开槽沉头木螺钉205DIN 970 Hexagon nuts, style 1, Product grades A and B ISO 4032 GB/T 6170 1 型六角螺母206DIN 971－1 Hexagon nuts, style 1, with metric fine pitch threadProduct grades A and BISO 8673 GB/T 6171 1 型六角螺母细牙207DIN 971－2 Hexagon nuts, style 2, with metric fine pitch thread －Product grades A and BISO 8674 GB/T 6176 2 型六角螺母细牙208DIN 972 hexagon nuts, Product grade C ISO 4034 GB/T 41 六角螺母 C 级209DIN 975 threaded rods(studDIN gs) GB/T 15389 螺杆210DIN 976 threaded pins(stud bolts) 螺纹销211DIN 977 Hexagon weld nuts with flange212DIN 979 Hexagon thin slotted and castle nuts with metric coarseand fine pitch thread－Product grade A and B六角开槽薄螺母（2 型）213DIN 980 prevailling torque type hexagon nuts, all metall nuts ISO 7042 GB/T 6185.1 2 型全金属六角锁紧螺母ISO 10513 GB/T 6185.2 2 型全金属六角锁紧螺母214DIN 981 locknuts ISO 2982－2215DIN 982 prevailling torque type hexagon nuts, heavy type, with ISO 7040 GB/T 889.1 1 型非金属嵌件六角锁紧螺母nylon insert ISO 10512 GB/T 889.2 1 型非金属嵌件六角锁紧螺母细牙216DIN 985 prevailling torque type hexagon nuts, heavy type, withnylon insertISO 10511 GB/T 6172.2 非金属嵌件六角锁紧薄螺母217DIN 986 prevailling torque typedomed capnuts with nylon insert 六角盖型尼龙锁紧螺母218DIN 988 shim rings 配合垫圈与支承垫圈E:\lee\技术文档\DIN 和ISO、国内标准参考对照表－紧固件.doc page 10 of 10。

标准弹垫 开槽球面大圆柱头螺钉 十字槽圆头木螺钉 十字槽沉头木螺钉 平垫圈 C级 十字槽半沉头木螺钉 波形弹垫 大垫圈 A级 大垫圈 C级 大外径垫圈 平垫圈 A级 平垫圈 倒角型 A级 平垫（带倒角） 平垫圈 用于螺钉和垫圈组合件 平垫圈 用于自攻螺钉和垫圈组合件 开槽半圆头木螺钉 地脚螺栓
GB 6170-2000
GB 6171-2000 GB 6171-86 GB 6172.1-86 GB 6172.2-2000 GB 6172.2-86 GB 6172-86 GB 6173-2000 GB 6174-2000 GB 6175-2000 GB 6176-2000 GB 6177-86 GB 6178-86 GB 6181-86 GB 6184-86 GB 6185.1-2000 GB 6185.2-2000 GB 6187-86 GB 62-88 GB 63-88
十字槽沉头螺钉 十字槽半沉头螺钉 十字槽圆柱头螺钉 十字槽小盘头螺钉 吊环螺钉 开槽圆柱头轴肩螺钉 开槽带孔球面圆柱头蚴钉 滚花高头螺钉 滚花平头螺钉 开槽大圆柱头螺钉 十字槽盘头自攻螺攻 十字槽沉头自攻螺攻 十字槽半沉头自攻螺攻 小垫圈 A级 球面垫圈 方斜垫圈（ U 型） 工字钢用方斜垫圈 槽钢用方斜垫圈 单耳止动垫圈 双耳止动垫圈 外舌止动垫圈 方头长圆柱端紧定螺钉 圆螺母用止动垫圈 鞍形弹性垫圈 内齿锁紧垫圈 内锯齿锁紧垫圈 外齿锁紧垫圈 外锯齿锁紧垫圈 半圆头铆钉 方头短圆柱端紧定螺钉 沉头铆钉 六角头细牙螺栓（半牙） 弹性圆柱销 直槽 重型 弹性圆柱销 直槽 轻型
开槽圆柱头螺钉 开槽盘头螺钉 开槽沉头螺钉 开槽半沉头螺钉 内六角圆柱头螺钉 内六角平圆头螺钉 内六角沉头螺钉 内六角圆柱头螺钉 开槽锥端紧定螺钉 重型弹垫 鞍形弹垫 波形弹簧垫圈 开槽锥端定位螺钉 开槽平端紧定螺钉 开槽凹端紧定螺钉 开槽长圆柱端紧定螺钉 内六角平端紧定螺钉 内六角尖端紧定螺钉 内六角圆柱端紧定螺钉 活节螺栓 地脚螺栓 内六角凹端紧定螺钉 组合式盖形螺母 滚花高螺母 滚花薄螺母 小六角特薄细牙螺母 小圆螺母 圆螺母 端面带孔圆螺母 侧面带孔圆螺母 带槽圆螺母 十字槽盘头螺钉 十字槽盘头螺钉 十字槽沉头螺钉

29
GB/T 853-88 槽钢用方斜垫圈 GB/T 854-88 单耳止动垫圈
30
GB/T 855-88 双耳止动垫圈
Plain: 普通垫圈，平垫圈 GB/T 5287-2002 特大垫圈 C级 GB/T 848-2002 小垫圈 A级
31
Plain: 普通垫圈，平垫圈 GB/T 95-2002 平垫圈 C级 GB/T 96.1-2002 大垫圈 A级 GB/T 96.2-2002 大垫圈 C级 GB/T 97.1-2002 平垫圈 A级 GB/T 97.2-2002 平垫圈 倒角型 A级
机械设计手册中常用的标准件：
Hex Head：六角头螺栓 GB/T 32.1-88 六角头头部带孔螺栓A和B级 GB/T 32.2-88 六角头头部带孔螺栓细杆B级
GB/T 32.3-88 六角头头部带孔螺栓细牙A和B级 GB/T 5784-86 六角头螺栓-细杆-B级 GB/T 5789-86 六角法兰面螺栓-加大系列-B级 GB/T 5790-86六角法兰面螺栓加大系列细杆B级
GB/T 6170-2000 1型六角螺母（有、无垫圈） GB/T 6171-2000 细牙1型六角螺母 GB/T 6172.1-2000 六角薄螺母 GB/T 6173-2000 六角薄螺母细牙
机械设计手册中常用的标准件：
Hex :六角形螺母 GB/T 6174-2000 六角薄螺母 无倒角
GB/T 6175-2000 2型六角螺母（有、无垫圈） GB/T 6176-2000 2型六角螺母细牙 GB/T 6179-86 1型六角开槽螺母-C级
GB/T 13829.2-92 带倒角及全长平行沟槽的槽销
GB/T 13829.3-92 中部带1/3全长平行沟槽的槽销
