巴马格卷绕头说明书模板

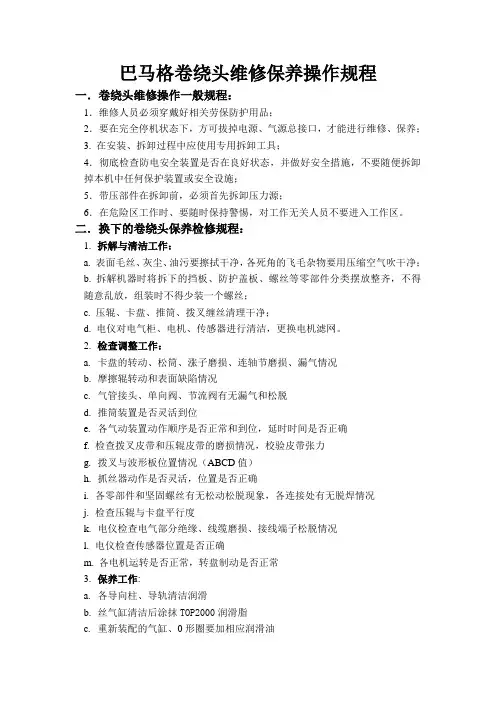

巴马格卷绕头维修保养操作规程一．卷绕头维修操作一般规程：1．维修人员必须穿戴好相关劳保防护用品；2．要在完全停机状态下，方可拔掉电源、气源总接口，才能进行维修、保养；3. 在安装、拆卸过程中应使用专用拆卸工具；4．彻底检查防电安全装置是否在良好状态，并做好安全措施，不要随便拆卸掉本机中任何保护装置或安全设施；5．带压部件在拆卸前，必须首先拆卸压力源；6．在危险区工作时、要随时保持警惕，对工作无关人员不要进入工作区。

二．换下的卷绕头保养检修规程：1.拆解与清洁工作：a. 表面毛丝、灰尘、油污要擦拭干净，各死角的飞毛杂物要用压缩空气吹干净；b. 拆解机器时将拆下的挡板、防护盖板、螺丝等零部件分类摆放整齐，不得随意乱放，组装时不得少装一个螺丝；c. 压辊、卡盘、推筒、拨叉缠丝清理干净；d. 电仪对电气柜、电机、传感器进行清洁，更换电机滤网。

2.检查调整工作：a.卡盘的转动、松筒、涨子磨损、连轴节磨损、漏气情况b.摩擦辊转动和表面缺陷情况c.气管接头、单向阀、节流阀有无漏气和松脱d.推筒装置是否灵活到位e.各气动装置动作顺序是否正常和到位，延时时间是否正确f.检查拨叉皮带和压辊皮带的磨损情况，校验皮带张力g.拨叉与波形板位置情况（ABCD值）h.抓丝器动作是否灵活，位置是否正确i.各零部件和坚固螺丝有无松动松脱现象，各连接处有无脱焊情况j.检查压辊与卡盘平行度k.电仪检查电气部分绝缘、线缆磨损、接线端子松脱情况l.电仪检查传感器位置是否正确m.各电机运转是否正常，转盘制动是否正常3.保养工作:a.各导向柱、导轨清洁润滑b.丝气缸清洁后涂抹TOP2000润滑脂c.重新装配的气缸、0形圈要加相应润滑油4.维修工作：卷绕头相对应的机械、电气故障要准确的排除，如有疑难问题及时上报；每台卷绕头在维修间必须校正接压是否正常，调试状况要和现场保持一致。

5．记录工作：卷绕头锭位、故障原因、维修保养内容、试运转的各项数据、维修人员全部做好记录并做好维修台帐。

单胞胎巴玛格卷绕机说明书摘要：一、单胞胎巴玛格卷绕机简介二、单胞胎巴玛格卷绕机主要特点1.高效节能2.操作简便3.安全可靠4.高质量卷绕效果三、单胞胎巴玛格卷绕机适用范围四、单胞胎巴玛格卷绕机使用方法与注意事项1.安装与调试2.操作步骤3.维护与保养五、单胞胎巴玛格卷绕机故障排除六、售后服务与技术支持正文：一、单胞胎巴玛格卷绕机简介单胞胎巴玛格卷绕机是一款专为电线、电缆行业设计的自动化卷绕设备。

该设备具有高效、节能、操作简便、安全可靠等特点，可广泛应用于各种电线、电缆的卷绕加工。

二、单胞胎巴玛格卷绕机主要特点1.高效节能单胞胎巴玛格卷绕机采用先进的电机驱动技术，具有卓越的负载能力，确保在高效率的前提下，实现稳定卷绕。

2.操作简便该设备采用人性化设计，操作面板清晰易懂，使操作过程更加简便快捷。

同时，设备具有自动纠偏功能，有效提高卷绕精度。

3.安全可靠单胞胎巴玛格卷绕机采用高品质钢材制造，机身结构坚固，确保长时间运行稳定。

设备还配备了紧急停止按钮，以应对突发情况，确保人员安全。

4.高质量卷绕效果该设备采用双轴驱动，实现高精度的卷绕。

同时，卷绕张力可调，满足不同规格产品的卷绕需求，确保卷绕质量。

三、单胞胎巴玛格卷绕机适用范围单胞胎巴玛格卷绕机适用于各种电线、电缆的卷绕加工，如聚乙烯、聚氯乙烯、橡胶等材质的电线电缆。

广泛应用于电力、通信、交通、家电等行业。

四、单胞胎巴玛格卷绕机使用方法与注意事项1.安装与调试在使用前，请按照设备说明书进行安装和调试，确保各部件正常运转。

2.操作步骤1) 开启设备：打开电源开关，启动设备。

2) 设置参数：根据生产需求，设置卷绕速度、卷绕直径等参数。

3) 放入材料：将待卷绕的材料放入设备料架。

4) 开始卷绕：按下启动按钮，设备自动进行卷绕。

5) 卷绕结束：达到预定长度或厚度后，设备自动停止卷绕。

3.维护与保养1) 定期检查设备各部件，确保正常运转。

2) 定期给传动部位润滑，以延长使用寿命。

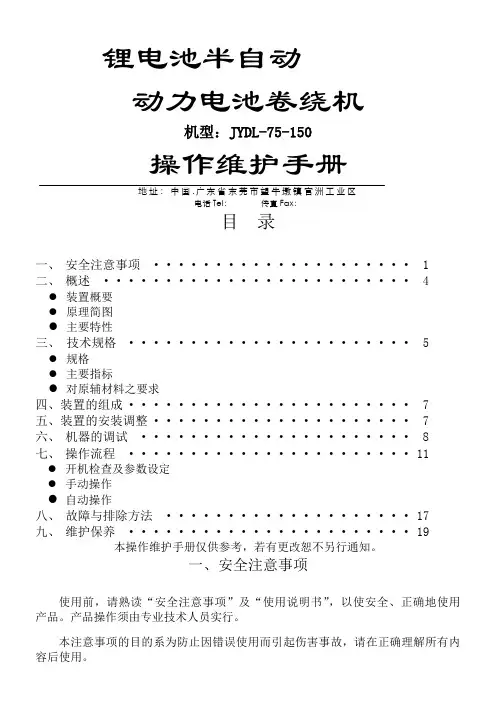

锂电池半自动动力电池卷绕机机型：JYDL-75-150操作维护手册地址：中国.广东省东莞市望牛墩镇官洲工业区电话Tel：传真Fax：目录一、安全注意事项 (1)二、概述 (4)●装置概要●原理简图●主要特性三、技术规格 (5)●规格●主要指标●对原辅材料之要求四、装置的组成 (7)五、装置的安装调整 (7)六、机器的调试 (8)七、操作流程 (11)●开机检查及参数设定●手动操作●自动操作八、故障与排除方法 (17)九、维护保养 (19)本操作维护手册仅供参考，若有更改恕不另行通知。

一、安全注意事项使用前，请熟读“安全注意事项”及“使用说明书”，以使安全、正确地使用产品。

产品操作须由专业技术人员实行。

本注意事项的目的系为防止因错误使用而引起伤害事故，请在正确理解所有内容后使用。

表示若违反此警告事项，将有死亡或重伤之虞。

表示若违反此注意事项，将有受伤及损坏物品之虞。

为使用户正确使用，本说明书关联项目中亦有注明务请用户遵守的各种事项。

●环境勿于易燃易爆气体环境、腐蚀性环境、易沾水环境及易燃物附近使用。

否则有火灾、触电、受伤之虞。

安装、接线、运转、操作、检点、故障分析等作业须由专业技术人员实行，否则有火灾、触电、受伤之虞。

勿在通电状态下进行移动、安装、接线、检点等作业（务必在切断电源后方可实施），否则有触电之虞。

●安装请将产品可靠安装在平整之现场，并留有足够的操作空间，否则有触电、受伤之虞。

安装后须将装置壳体接地，否则有触电之虞。

●接线务请遵守电源输入电压的额定范围，否则有触电、受伤之虞。

请勿强行弯曲、拉扯、夹插连接用电缆，否则有火灾、触电之虞。

请勿擅自拆卸、更改、更换电、气路组件，否则有产品毁坏，人为触电、受伤之虞。

●运转请勿在装置工作时拆卸、更换电、气路组件或零部件，否则有受伤及损坏装置之虞。

●维修·点检电源刚切断时(30秒之内)请勿触摸电路的接线端子，否则有因残留电压引起触电之虞。

气源切断时请勿通过人机接口控制气缸动作，否则气源接通后会有气缸动作引起受伤之虞。

NG卷绕头Inline test说明书说明1. 卷绕头在线测试模式种类(共8种):01. 模式0 -生产模式(长按按钮13 “上下联络/灯测试”可以进行灯测试) 02. 模式A–单功能测试模式(包括马达单功能测试和其他活动部件的单功能测试) 03. 模式 B –大转盘角度校准测试模式04. 模式C –Yarn Handling05. 模式D –单步运行测试模式:步程06. 模式E –传感器测试模式07. 模式 F –接触压力控制校准模式(对压力控制阀-EPR 的校准) 08. 模式G –卷绕头自动测试模式说明2. 卷绕头操作面板按钮说明:01.Position–OFF pushbutton___________________________________位急停按钮02.Luminous button –winder drives ON__________________________ 卷绕头马达开03.Luminous button –winder drives OFF_________________________卷绕头马达停04.Luminous button –rotate rotor_______________________________ 旋转大转盘05.Luminous button –service required___________________________服务/故障请求06.Luminous button –winding time______________________________卷绕时间/手动落筒07. Luminous button –winder ready for string–up___________________ 卷绕头生头准备08. Luminous button –retract / extend push–off device_______________推出装置推出/退回09. Luminous button –clamp / release chuck_______________________ 卡盘涨筒/松筒10. Luminous button –godets ON_______________________________导丝盘开11. Luminous button –godets OFF______________________________导丝盘停12. Luminous button –spare___________________________________备用13. Luminous button –communication / lamp test___________________ 上下联络/灯测试14. Luminous button –cut yarn after certain period of time_________ ___定时后切丝15. Luminous button –cut all yarn_______________________________切断所有的丝16. Luminous button –call doffer / cancel doffer call_______________ __ 呼叫/取消落筒呼叫17. Luminous button –enable / lock doffer service__________________ 启用/锁定落筒服务18. LED –watchdog__________________________________________ 看门狗19. LEDs –operator call__________________________________ 请求操作说明3. 按键与测试模式的关系:长按按钮3 5 秒后，面板所有指示灯闪烁，此时请在5 秒钟内选择一种模式，否则5 秒以后，自动退到MODE 0(生产模式)，另外，位急停按钮动作时也会退到MODE 0。
