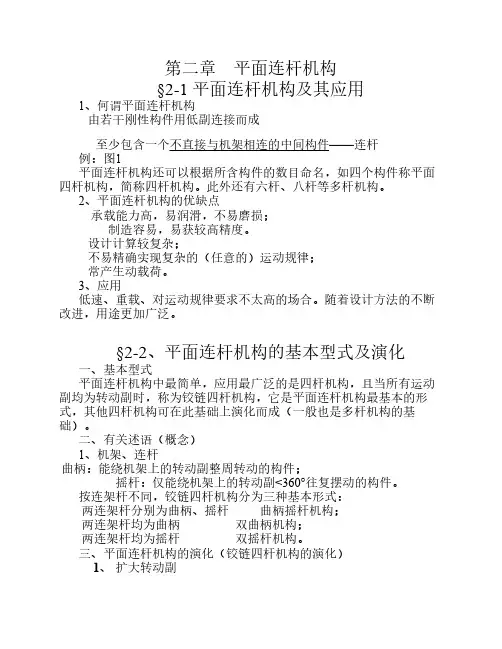

第二章平面连杆机构

3、平面连杆机构的应用
机械手
汽车中那些部位用到连杆机构
起重装置
§3-2 平面四杆机构的基本类型及应用
一、平面四杆机构的基本形式 1. 构件及运动副名称 构件名称：
连架杆——与机架连接的构件 曲柄——作整周回转的连架杆 摇杆——作来回摆动的连架杆 连杆——未与机架连接的构件 机架——固定不动的构件
α1 180° +θ t1 V2 ω = α = = = 180° -θ V1 2 t2 ω
连杆机构输出件具有急回特性的条件： 1）原动件等角速整周转动； 2）输出件具有正、反行程的往复运动； 3）极位夹角θ >0。
分析： 180° +θ K= 180° -θ
K≥1,K=1时无急回特性
设计具有急回特性的机构时，一般先根据使用要求给 定K值，则有 (K-1) θ=180° (K+1) θ＝ 0 θ≠0 θ↑,K↑,急回运动越明显，一般取K＜2
●导杆机构（曲柄为主动件） ●导杆机构（摇杆为主动件）
α B2 ≡0°
3 2 1 3 A B VB2 D 4 FB2 1 2 FB3 B D VB2 FB2 FB1
机构压力角:在不计摩擦力、惯性力和重力的条件下， 机构中驱使输出件运动的力的方向线与输出件上受 力点的速度方向间所夹的锐角，称为机构压力角， 通常用α 表示。P50
传动角：压力角的余角。 通常用γ 表示.
F2 C
B
A
δ
D
γ F α
F1
vc
机构的传动角和压力角作出如下规定： γ min≥[γ ]；[γ ]= 3060°； α max≤[α ]。 [γ ]、[α ]分别为许用传动角和许用压力角。
C
(2) 推广到导杆机构 结论：有急回特性，且极位夹角等于摆杆摆角，即

把铰销B扩大，使其包含A，这时曲柄演化为一几何中心不与回转中 心相重合的圆盘，此盘称为偏心轮，两中心间距称偏心距，等于曲柄之 长，这种机构称为偏心轮机构。 该结构可避免在较短的曲柄两端设两个转动副而引起的结构设计上 的困难， 且盘状构件在强度上比杆状高得多，所以多用于载荷较大或AB较短的 场合。 2、 转动副转化成移动副
例：设计一曲柄摇杆机构，已知摇杆长C及摆角ψ，行程速度变化 系数K。 步骤：①计算 ②按已知条件画C1D、C2D ③连C1C2作∠ C1C2P=90°— ∠ C2C1P=90° ④作C1.C2.P的外接园 ⑤延长C1D、C2D与园交于C1′、C2′ ⑥在或上任取一点即可作A ⑦ AC1=b-a θ。说明此为曲柄与连杆共线的两位置) AC2=b+a 而AD即为机架长度d 由上述知A是可任选的，∴有无数解，若另有其他辅助条件，加给 定d或min或给定a等，则A点便可确定了。 若为曲柄滑块机构：则可由e在园上定A。 若为摆动导杆机构：由 在ψ角平分线上由d→A→B 3、按给定两连架杆对应位置设计（解析法、实验法） 例已知两连架杆AB和CD对应位置 取坐标系如图示，各构件长度在x、y轴上投影，得如下关系式
连杆曲线，用缩放仪求出图谱中的曲线与要求轨迹的相差倍数，将机构 尺寸作相应缩放，从而求得所需的四杆机构尺寸。 这种方法可使设计过程大为简化，适合于工厂和设计单位使用。
几组机构错位安装。 则用死点：例飞机起落架机构 连杆与从动件CD位于一直线上，机构处于死点。机轮着地时产生的 巨大冲击力不致使从动件CD转动，从而保持支撑状态。 又例如机床夹具。见22页图2-6 对其他四杆机构应会用同样方法分析以上四个特性。
§2-4 平面四杆机构的设计
基本问题：按给定的运动条件————确定运动简图的尺寸参数。 给定运动规律（位置、速度、加速度） 已知条件 给定运动轨迹 图解法： 直观 设计方法 解折法： 精确 应根据已知条件和机构具体情况选用 某 实验法： 简便 某种方法 一、按给定的运动规律设计四杆机构 1、按给定的连杆位置设计四杆机构（找圆心法） 已知连杆长度b及两位置B1C1、B2C2，设计该铰链四杆机构（定A、 D点）分析铰链四杆机构ABCD知： B1、B2、B3……应位于园弧k A上 C1、C2、C3……就位于园弧 k c上 作B1B2、B2 B3垂直平分线A C1C2、C2C3垂直平分成D 当给定两个位置时，只能得B1B2、C1C2，分别作其垂直平分线b12、 C12 A点可在b12上任选一点 ∴有无数解 D点可在C12上任选一点 在多解的情况下，可添加一些辅助条件，如满足有曲柄，紧凑的尺 寸，较好的传动角，固定铰链的位置等，从中选取满足附加条件的机 构。（如要求A、D水平） 当给定连杆三个位置时： 作B1B2中垂线 交点为A 作B2 B3中垂线 有唯一解ABCD 作C1C2中垂线 交点为D 作C2C3中垂线 2、按给定的行程速度变化系数K设计（三点共园法）

缝纫机踏板机构动画
缝纫机动画(3D)
缝纫机跳线机构动画
缝纫机刺布机构动画（3D)
搅拌机动画
雷达天线俯仰机构动画
双曲柄机构动画
惯性筛动画
升降台动画（3D)
正平行四边形动画
机车车轮动画(3D)
机车车轮联动机构动画
反平行四边形动画
车门启闭机构动画
车门启闭动画(3D)
3、双摇杆机构：两个连架杆都是摇杆。
右图中的局部自由度 经上述处理后，则机构 自由度：
F 3n 2P P 3 2 2 2 1 1 L H
局部自由度动画
（3） 虚约束:
对机构运动实际上不起约束作用的约束 称为虚约束。 1）转动副轴线重合的虚约束
转动副轴线重合的虚约束动画
2）移动副导路平行的虚约束 当两构件在多处形成移动副，并且各 移动副的导路互相平行，则其中只有一个 移动副起实际的约束作用，而其余移动副 均为虚约束。
解：1）分析运动，确定构 件的类型和数量
进气阀3

2）确定运动副的类型和 数目
3）选择视图平面
活塞2
排气阀4
顶杆8
气缸体1
4）选取比例尺，根据机 连杆5 构运动尺寸，定出各运动副 间的相对位置 曲轴6
5）画出各运动副和机构 符号，并表示出各构件
齿轮10
凸轮7
内燃机的机构运动简图
内燃机凸轮动画
2.2.4
机构运动简图绘制 1.分析机械的结构和动作原理，确定构件 的数目。 2.分析构件间的相对运动，确定运动副的 数目和类型。 3.选定视图投影面及比例尺μL=实际尺寸/ 图上尺寸(m/mm)，顺序确定转动副和移动 副导路的位置，根据原动件的位置及各杆 长等绘出各构件，得到机构运动简图。

0 0
由上式可知，机构的急回程度取决于极位夹
角θ的大小。θ角越大，K值越大，机构的急回程
度也越高，但机构运动的平稳性就越差。反之反 然。 一般机械中1≤K≤2。
5.连杆机构具有急回特性的条件
⑴ 输入件等速整周转动；
⑵ 输出件往复运动；
⑶ 极位夹角
。 0
6.常见具有急回特性的四杆机构
二、平面连杆机构的特点及应用
1.平面连杆机构的特点
⑴寿命长 低副联接，接触表面为平面或圆柱面，
压力小；便于润滑，磨损较小。
⑵易于制造 连杆机构以杆件为主，结构简单。 ⑶可实现远距离操纵控制 因连杆易于作成较长
的构件。
⑷可实现比较复杂的运动规律 ⑸设计计算较繁复，当机构复杂时累计误差较大，
2、双曲柄机构
具有两个曲柄的铰链四杆机构。
⑴平行四边形机构：连杆与机架的长度相等，且曲
柄的转向相同长度也相等的双曲柄机构。 这种机构两曲柄的角速度始终保持相等，且连杆 始终做平动，故应用较广。
运动的不确定性
有辅助构件的重复机构
有辅助构件的错列机构
⑵逆平行四边形机构：连杆与机架的长度相等，两
含有两个移动副的四杆机构应用实例
2.3 平面四杆机构的基本特性
一、铰链四杆机构存在曲柄的条件
设 AB 为曲柄,
由 △BCD :
且 a <d .
b+c>f 、 b+f >c 、 c+f >b
以 fmax = a + d ， fmin = d - a b+c >a+d 、 b+d >a+c 、 c+d >a+b 化简后得: a<b 、 a<c 、 a< d 若 d <a d<a、d<b、d<c 代入并整理得：
