不锈钢水箱工艺流程图

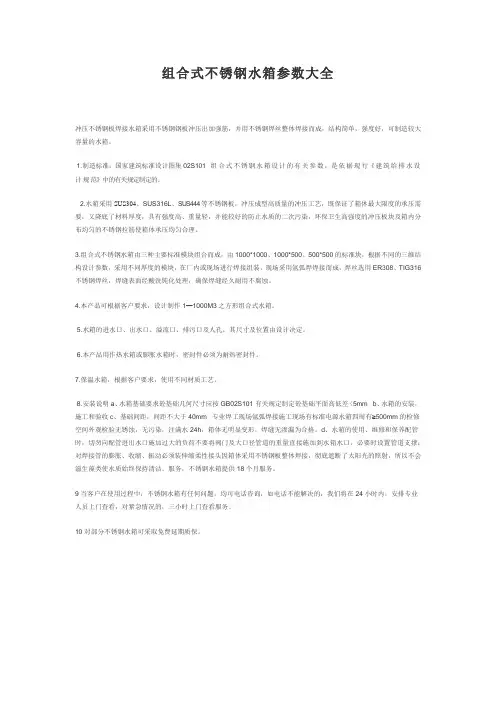

组合式不锈钢水箱参数大全

冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋，并用不锈钢焊丝整体焊接而成，结构简单，强度好，可制造较大容量的水箱。

1.制造标准：国家建筑标准设计图集02S101 组合式不锈钢水箱设计的有关参数，是依据现行《建筑给排水设计规范》中的有关规定制定的。

2.水箱采用SUS304、SUS316L、SUS444等不锈钢板，冲压成型高质量的冲压工艺，既保证了箱休最大限度的承压需要，又降底了材料厚度，具有强度高、重量轻，并能较好的防止水质的二次污染，环保卫生高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。

3.组合式不锈钢水箱由三种主要标准模块组合而成，由1000*1000、1000*500、500*500的标准块，根据不同的三维结构设计参数，采用不同厚度的模块，在厂内或现场进行焊接组装，现场采用氩弧焊焊接而成，焊丝选用ER308、TIG316不锈钢焊丝，焊缝表面经酸洗钝化处理，确保焊缝经久耐用不腐蚀。

4.本产品可根据客户要求，设计制作1—1000M3之方形组合式水箱。

5.水箱的进水口、出水口、溢流口、排污口及人孔，其尺寸及位置由设计决定。

6.本产品用作热水箱或膨胀水箱时，密封件必须为耐热密封件。

7.保温水箱，根据客户要求，使用不同材质工艺。

8.安装说明a、水箱基础要求砼基础几何尺寸应按GB02S101有关规定制定砼基础平面高低差〈5mm b、水箱的安装，施工和验收c、基础间距，间距不大于40mm 专业焊工现场氩弧焊接施工现场有标准电源水箱四周有≥500mm的检修空间外观检验无锈蚀，无污染，注满水24h，箱体无明显变形，焊缝无渗漏为合格。d、水箱的使用、维修和保养配管时，切勿向配管进出水口施加过大的负荷不要将阀门及大口径管道的重量直接施加到水箱水口，必要时设置管道支撑；对焊接管的膨胀、收缩、振动必须装伸缩柔性接头因箱体采用不锈钢板整体焊接，彻底遮断了太阳光的照射，所以不会滋生藻类使水质始终保持清洁。服务，不锈钢水箱提供18个月服务。

水箱类型及参数

类型：蒸汽发生器软水箱采用不锈钢拼装水箱。

参数：水箱容积 ，尺寸为： 。主要材质为优质SUS304不锈钢板。

水箱安装

（1） 焊接底架

]

根据水箱板块尺寸确定槽钢的间距，首先将槽钢点焊固定，用水平尺 校对，确保其平整然后再整体焊接。

（2） 固定底板

将经检测合格的水箱底板点焊在槽钢底架上，要求固定于底架的中部。

（3） 固定侧板

将经检测合格的水箱压制板按照顺序点焊在水箱底板上，每张板在固 定以后，均应用水平尺和线坠检测垂直度，确保无误后再点焊下一张， 直至所有侧板点焊完成。

（4）

（5） 固定盖板

将经检测合格的水箱盖板固定在侧板上，盖板的中部与箱底之间加有立柱，以确保盖板的整体平整。

（6） 安装附件

按照水箱结构将内部拉杆固定完成，并安装内外梯。

（7） 开孔

|

按照图纸所示的位置及管径的要求开孔，并将各开孔的法兰短管点焊好，法兰的水平度与垂直度要符合要求。

（8） 整体焊接

进行水箱的整体焊接,要求焊缝无砂眼、气孔、夹渣等缺陷。

密封性能试验

将焊接完成后的水箱用干毛巾把所有焊接部位擦拭干，再注入水至标明的容量，静置24小时后，再用干毛巾擦拭所有焊接部位，毛巾应无水湿现象。

…

水箱清洗

水箱在交付使用前必须清洗，清洗时，工人脚要套上塑料鞋套，方可进入水箱内进行清洗。先用清洁剂将箱内部的污垢擦拭掉，再用自来水将内部清洗干净，直到清洗后排出的水无微粒，清澈透明为合格。

水箱保温

（1）保温前应作以下检查：水箱基座、紧固件防腐良好，满水试验合格，相关施工记录经有关方人员签认。

（2）保温材料选用橡塑板，厚度50mm或按设计要求确定。根据板块间的位置大小，将凹凸部分塞严塞平。

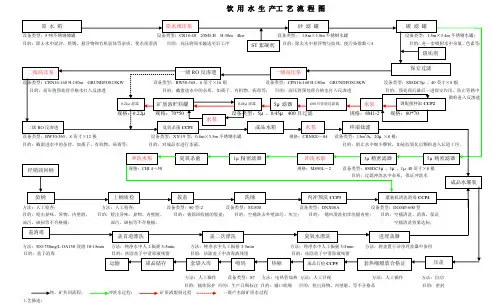

饮 用 水 生 产工 艺 流 程 图

设备类型：5m3PE水箱；

设备类型：5吨不锈钢储罐 设备类型：CR16-40 20M3/H H:38m 4kw 设备类型： 1.8m×3.8m不锈钢水罐 设备类型：1.5m×3.4m不锈钢水罐；

目的：除去水中泥沙，铁锈、悬浮物和有机胶体等杂质，使水质澄清 目的：高压将原水输送至后工序 目的：除去水中悬浮物与胶体，使污染指数＜4 目的：进一步吸附水中余氯、色素等；

设备类型：CRN16-160 H:150m GRUNDFOS15KW 设备类型：BW30-365、8英寸×16根 设备类型：CPN16-160 H:150m GRUNDFOS15KW 设备类型：SS8DC5μ、40英寸×8根

目的：高压将预处理合格水打入反渗透 目的：截留进水中的杂质，如离子、有机物、病毒等； 目的：高压将预处理合格水打入反渗透 目的：预处理后最后一道保安作用，防止管路中

微粒进入反渗透

规格：0.22μ 规格：70*50 设备类型：5μ、0.45μ 400目过滤 规格：8M1-2 规格：80*70

设备类型：BW30-365、8英寸×12根 设备类型：XY-19型，0.8m×3.5m不锈钢水罐 规格：CRN020－04 设备类型：13m3/h，20μ×8根；

不锈钢水箱的焊接工艺

不锈钢水箱的焊接工艺主要包括以下几种：

1. TIG焊接：TIG焊接是一种常用的不锈钢水箱焊接工艺。它使用非消耗性的钨电极和惰性气体保护，产生高温电弧，使两个不锈钢工件熔化并连接在一起。

2. MIG/MAG焊接：MIG/MAG焊接是一种常用的自动/半自动焊接工艺。它使用消耗性金属铝丝或钢丝作为电极，并通过惰性气体或惰性气体混合物保护焊缝。这种焊接工艺适用于大型水箱的生产。

3. 点焊：点焊是一种快速和高效的不锈钢水箱焊接工艺。它使用电极将焊接部位加热至熔化，然后迅速压紧并冷却焊接部位，形成焊点。

4. 激光焊接：激光焊接是一种高精度的不锈钢水箱焊接工艺。它使用高能激光束将焊接部位加热至熔化，并实现快速、精确的焊接。

在选择焊接工艺时，需要考虑水箱的材质、形状和尺寸，以及焊接质量的要求和生产效率等因素。不同的焊接工艺有不同的优缺点，必须根据具体情况进行选择。此外，还需要注意控制焊接过程中的温度、保护气体、焊接速度等参数，以确保焊接质量和工件的完整性。
