2019-2020学年度人教版物理八年级下册第八章 电功率电功率和安全用电习题精选四十八

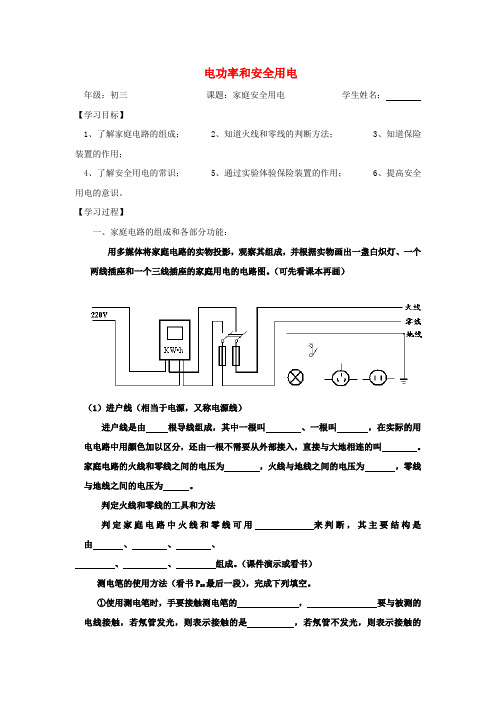

电功率和安全用电年级：初三课题：家庭安全用电学生姓名：【学习目标】1、了解家庭电路的组成；2、知道火线和零线的判断方法；3、知道保险装置的作用；4、了解安全用电的常识；5、通过实验体验保险装置的作用；6、提高安全用电的意识。

【学习过程】一、家庭电路的组成和各部分功能：用多媒体将家庭电路的实物投影，观察其组成，并根据实物画出一盏白炽灯、一个两线插座和一个三线插座的家庭用电的电路图。

（可先看课本再画）（1）进户线（相当于电源，又称电源线）进户线是由根导线组成，其中一根叫、一根叫，在实际的用电电路中用颜色加以区分，还由一根不需要从外部接入，直接与大地相连的叫。

家庭电路的火线和零线之间的电压为，火线与地线之间的电压为，零线与地线之间的电压为。

判定火线和零线的工具和方法判定家庭电路中火线和零线可用来判断，其主要结构是由、、、、、组成。

（课件演示或看书）测电笔的使用方法（看书P23最后一段），完成下列填空。

①使用测电笔时，手要接触测电笔的，要与被测的电线接触，若氖管发光，则表示接触的是，若氖管不发光，则表示接触的是。

②注意：当测电笔的笔尖金属电极接触导线时，绝不允许用手或身体的其他部分再去接触笔尖，否则会发生触电事故。

练习：下列几种使用测电笔的做法中，正确的有哪些？测电笔的工作原理：Array有关资料表明：人体出汗或潮湿时的电阻为200～800Ω300mA时将会造成生命危险．若某人身体潮湿时的电阻为500Ω电压为220V的照明电路时（右图所示），______有生命危险．计算：Array若用一支测电笔去测火线，测电笔中的高电阻阻值为500kΩ图所示）（2）电能表：测量用户消耗的。

某用户电能表上标有“220V 10（40）A”，则此用户家用电器的最大功率不能超过。

（3）闸刀开关：作用：切断电源，检修和安装家庭用电设施设备。

问题：家庭用的闸刀开关，一般都是向下拉切断电源，如将闸刀开关上下倒装，有何隐患？。

（4）熔断器问题：家庭电路中为何要安装熔断器？（看课件《过载和短路》演示）看书P19“熔断器”完成下列填空家庭电路中安装熔断器是为了，如家庭电路中的电流过大，电线会，可能，甚至引起，熔断器中熔断的是，俗称，它是由且铅锑合金材料制成的，当电流过大时，由于电流的热效应，熔丝就会发热，温度达到熔丝的熔点，熔丝熔化，自动切断电路，起到保护电器的作用。

八年级人教版物理电功率及用电安全第八章电功率一、电能知识点1 电能●电能和常见能量电能是能量的一种形式，电能的获得是由各种其他形式的能量转化而来的，而完成这些能量的转化过程都是由各种各样的发电厂和各种各样的电池提供的。

例如发电厂有：火力发电、水力发电、风力发电、太阳能发电等；各种各样的电池有：干电池、蓄电池、硅光电池、太阳电池等，都是提供电能的装置，其实质都是把其他形式的能量转化为电能。

动能：指的是物体运动时所具有的能量。

一切运动的物体都具有动能，例如：行驶的骑车、行走的人、飞行的鸟、转动的风车都具有动能。

内能：从感观上如果物体发热了我们就说它具有内能，例如：炉火发热、电暖气发热、电炉子发热等都具有内能。

光能：物体发光时具有的能量，例如：电灯发光、太阳发光等都具有光能。

化学能：物体发生化学变化时所具有的能，其中的化学变化是指物体由一种物质生成新的物质的变化过程，例如：火力发电是靠燃料的燃烧，在燃烧过程中发生了化学变化，具有了化学能，因此火力发电过程中是把化学能转化为电能。

干电池内部的构造是碳棒和锌版，它们之间可以发生化学反映使之具有化学能，再向外供电。

●用电器我们把用电来工作的设备叫做用电器，例如：家庭常用的电灯、电视机、电冰箱、电风扇、电水壶、电炉子等都是用电器，它们的共同特点是：消耗电能，把电能转化成其他形式的能量。

如图所示：●电能的单位（1）“焦耳”和“千瓦时”，符号分别是“J”和“kW·h”，千瓦时远大于焦耳，它们的换算关系为1 kW·h=3.6×106J，千瓦时又叫“度”。

（2）对焦耳、千瓦时从感性上的认识，知识点2 电功●电功：电流所做的功叫做电功。

什么是电流做功呢？例如：电流通过电灯使电灯发光，电流通过电动机使电动机旋转，电流通过电热水器使水的温度升高等都是电流做功的过程。

从能量的角度分析：电流做功时消耗电能而获得了其他形式的能量。

电灯发光是电能转化为光能，如果电灯越亮，说明电流做功越多，获得的光能越多。

最大最全最精的教育资源网温馨提示：此套题为 Word 版，请按住 Ctrl,滑动鼠标滚轴，调理合适的观看比率，答案分析附后。

知能提高作业（十三）（30 分钟 40 分）一、选择题 ( 本大题共 5 小题，每题 3 分，共 15 分)1.家庭电路中保险丝被烧断，可能的原由是 ( ) A.电路中出现断路B.电路中某盏灯的开关接触不良C.保险丝采用得太粗D.电路中同时使用的用电器的总功率过大2.(2010 ·毕节中考 ) 王老师的新家买了250 W的电视机一台， 300 W 的洗衣机一台， 100 W的电冰箱一台， 2 200 W 的柜式空调机一台， 250 W的电脑一台，800 W的电饭锅一只， 40 W 照明灯 8 盏. 请为王老师选择一种适合的电能表 ()A.220 V 5 AB.220 V 15 AC.220 V 20 AD.220 V 30 A3.用电顶峰期间，家里的白炽灯泡比正常发光时要暗一些 . 这是由于，在用电顶峰时 ( )A. 并联用电器增加，电路的总电阻增大B. 并联用电器增加，电路的总电流减小C.并联用电器增加，家用电器的实质功率减小D.并联用电器增加，家用电器的额定功率减小4.2011 年 3 月 10 日云南省德宏洲盈江县发生5.8 级地震，在党和政府的支持下，小宇同学家的永远性住宅已经建好. 在全家搬进去以前，小宇同学准备检查生活用电线路能否有问题，他先断开所实用电器和总开关，而后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光.由此判断( )A. 线路安装完整正确，由于灯泡正常发光B. 线路安装不正确，电路中有短路C.线路安装不正确，电路中有断路D.仅由此不可以判断线路能否有问题5.(2011 ·沈阳中考 ) 资料科学的发展正在影响着我们的生活，以下关于资料应用的说法中正确的选项是()A. 保险丝是利用半导体资料制成的B. 利用超导资料做电热丝，电热丝会更热C.利用钨做灯丝，是由于钨的熔点低D.试电笔外壳是用塑料制成的，由于它是绝缘资料二、填空题 ( 本大题共 4 小题，每空 1 分，共 9 分)6.周末，小华在家开着空调看电视，妈妈翻开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原由可能是 __________________.依据小华家自动空气开关上的铭牌( 如下图 ) ，他家的电路同意使用的电器总功率最大值为___________W.DZ47-70 A最大工作电流10 A漏电电流≤30 mA额定电压220 V工作时间≤0.1 s7.(2011 ·泰州中考 ) 小华发现家里电能表的示数在 3 h 内由变为，则他家在这段时间用电__________kW·h，用电器耗费的实质功率是_______W.假如电能表标有“ 220V 2.5(10)A”字样，则电路中_______ (选填“能”或“不能” ) 再接入一个额定功率为800 W的电饭煲 .8.(2011 ·十堰中考 ) 在家庭电路中，电线互相连结处，由于接触不良，简单造成 _________变大 . 依据焦耳定律可知，在通电时间和 ________同样时，该处比别处更简单发热，加快导线老化，甚至惹起火灾. 9.此刻家庭电路中一般不再使用保险丝，而是使用一种叫做空气开关的新式保险装置 ( 如下图 ). 这类装置被附带在总开关上，经过电磁原理来实现断开 . 当电路中的电流过大时，保险装置就会自动脱扣，切断电路，俗称“跳闸”.(1) 空气开关与保险丝对比较，利处是：________________________________写(出一种)；(2)假如你家的空气开关总是跳闸，你应当_________________________________________________________________________________________ ________.三、实验研究题 (8 分)10.(2011 ·新疆中考 ) 某同学的电能表铭牌上标有“10 A，220 V”字样，该同学夜晚在家中将一 1 000 W的电饭煲插入插座的瞬时，发现只有自家的电灯熄灭了，空气开关也跳闸了.(1)剖析原由可能是电饭煲插头 __________或家庭电路中______________过大 .(2)请你设计一个方案考证上述猜想 .四、计算题 (8 分)11.(2011 ·成都中考 ) 如下图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关 S1自动断开，处于保温状态；当水温降至必定温度时， S1又闭合，从头加热 . 已知电源电压保持220 V 不变，电阻 R1的阻值为 1 210 Ω，电阻 R2的阻值为 121 Ω.求：(1)饮水机处于保温状态时的电功率是多少？(2)饮水机处于加热状态时电路的总电流是多少？答案分析1.【分析】选 D. 当电路中出现断路或许电路中某盏灯的开关接触不良时，保险丝中无电流经过，不会产生热量， A、B 错；当保险丝采用得太粗时，保险丝的电阻太小，产生的热量也少，保险丝更不简单被烧断；保险丝被烧断，有可能是保险丝采用得太细，也有可能是电路中电流过大 . 而电流过大有两个原由：一是短路，二是用电器的总功率过大，所以选 D.2. 【分析】选 C.家顶用电器工作时的总功率是P 总=250 W+300W+100 W+2 200 W+250 W+800 W+40 W×8=4 220 W，I 总 =P总/U≈19 A；为了保证电能表的安全，应选额定电流稍大于实质电流的总电流的电能表，应选C.3.【分析】选 C.家庭电路中并联的用电器越多，总电阻越小，总电流越大， A、B 错，干路中的电流越大， U=I 线 R导线上消耗的电压就会增大，致使用电器两头的实质电压降低，用电器的实质功率就会减小，所以用电顶峰时，家庭里的白炽灯泡比正常发光要暗一些， C正确；而家用电器的额定功率是用电器的性能指标，不会改变，D错.4.【分析】选 B. 保险丝是串连在电路中的，灯泡将保险丝换下后串联在电路中，灯泡可以正常发光，说明灯泡两头电压是220 V，则可判断电路中有短路 .5．【分析】选 D.保险丝是利用电阻率大、熔点低的铅锑合金制成的，A项错误；超导是电阻在温度很低时电阻为零的现象，由Q=I2Rt可知假如用超导资料做电热丝，则电热丝不会发热，B项错误；利用钨做灯丝，是由于钨丝熔点高，不易熔断，C项错误 .6.【分析】“跳闸”说明干路电流过大，原由有两种可能：一是电饭锅内电路短路，二是用电器总功率过大；依据铭牌参数可知，他家电路中总功率最大值为 P=UI=220 V×10 A=2 200 W.答案：电饭锅内电路短路或用电器总功率过大 2 2007.【分析】此题考察家用电器中电能表的使用，在读电能表时注意最后一位是小数点后的，计算家庭电路中耗费电能时，用较大的数减去较小的数 W=2 139.4 kW 〃h-2 138.2 kW 〃h=1.2 kW〃h. 在3 h 内用电器耗费的实W际功率是 Pt1.2 kW h=0.4 kW=400 W.当再接入一个额定功率为800 W的电饭煲时，3 h家庭电路中的总功率是 1 200 W，电路中的电流I P总 1 200 W ≈5.45U220VA，大于标定电流 2.5 A ，所以不可以再接入一个额定功率为 800 W的电饭煲 .答案： 1.2 400不可以8.【分析】此题考察用电知识，电线互相接触处接触不良，会造成接触处电阻变大，依据焦耳定律 Q=I2 Rt 可知，在通电时间和电流同样时，电阻大的地方产生的热量多，所以会加快导线老化，甚至惹起火灾 .答案：电阻电流9.【分析】空气开关是利用了电流的磁效应而设计的一种新式保险装臵，其作用和保险丝同样，可是在很多方面要优于保险丝 . 如：“跳闸”以后不需要改换保险丝，只需清除故障后，从头合上开关即可，还有操作安全、方便等，但造价要比保险丝高 .答案： (1) 不需要改换保险丝，操作安全、方便等(2)先查清故障原由，清除故障后再从头合上开关10.【分析】此题考察家庭电路电流过大的原由，家庭电路中电流过大的原由有两种：一、短路；二、用电器总功率过大 .(1) 当在家中将一 1空气开关也跳闸了，有两种可能：一、电饭煲插头插入插座后发生了短路现象；二、家庭电路中总的电功率过大.(2) 改换新的电饭煲插头，假如家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，假如可以正常使用，说明本来的插头内导线接触，接入电路中短路.答案：(1) 短路总的电功率(2)改换新的电饭煲插头，假如家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，假如可以正常使用，说明本来的插头内导线接触，接入电路中短路.U 22 11.【分析】 (1)1220 VPR 140 W1 210(2)I I1U U220 V 220 VI 2R 2 1 2102 AR 1121答案： (1)40 W (2)2 A。

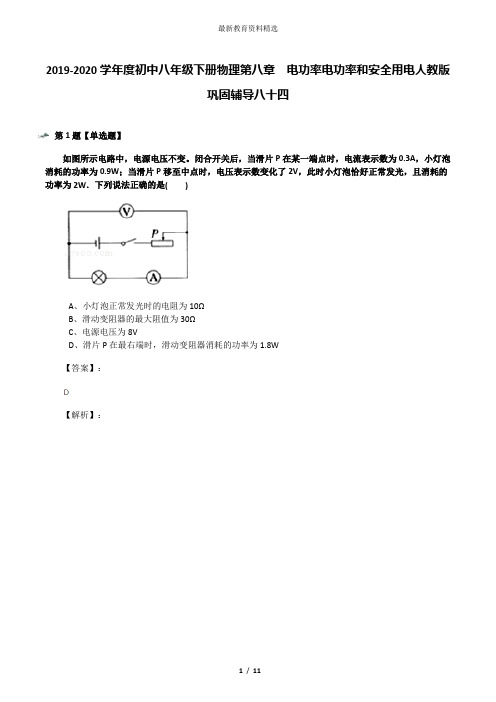

2019-2020学年度初中八年级下册物理第八章电功率电功率和安全用电人教版巩固辅导八十四第1题【单选题】如图所示电路中，电源电压不变。

闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是( )A、小灯泡正常发光时的电阻为10ΩB、滑动变阻器的最大阻值为30ΩC、电源电压为8VD、滑片P在最右端时，滑动变阻器消耗的功率为1.8W【答案】：【解析】：第2题【单选题】如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是( )A、表1是电流表,示数变大;表2是电压表,示数变大,灯泡变亮B、表1是电流表,示数变小;表2是电压表,示数变小,灯泡变暗C、表1是电压表,示数变小;表2是电流表,示数变小,灯泡变亮D、表1是电压表,示数变大;表2是电流表,示数变大,灯泡变暗【答案】：【解析】：第3题【单选题】下列家用电器，在正常工作时，哪一种通过的电流最大( )A、电视机B、普通日光灯C、家用电风扇D、家用电熨斗【答案】：【解析】：第4题【单选题】下列有关物理量的估算，符合实际的是( )A、人正常步行时一步走过的距离约1.2mB、挂壁式空调的额定功率约1.2kWC、泰州地区冬季最低气温可达－25℃D、人的拇指宽度约为10cm【答案】：【解析】：第5题【单选题】下列数据中，最接近实际情况的是( )A、普通家用照明灯的工作电流约为2AB、家用手电筒灯丝的电阻约为200ΩC、对人体安全的电压是36VD、电饭锅加热煮饭时的功率约为1000W【答案】：【解析】：第6题【单选题】估测在实际生活中的应用十分广泛，如图所示的四种常见用电器在正常工作时，下列关于它们所消耗的电功率，估测的数据中最接近2000w的是( )A、普通日光灯B、普通家用台灯C、普通家用空调D、普通笔记本电脑【答案】：【解析】：第7题【单选题】如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比L2亮一些，对这一现象分析错误的是( )A、L1功率比L2功率大B、L1电压比L2电压大C、L1电阻比L2电阻大D、L1电流比L2电流大【答案】：【解析】：第8题【单选题】有几位同学对电功率这个概念，有以下几种理解，你认为正确的是( )A、电功率是表示电流通过用电器时做功多少的物理量B、电功率是表示电流通过用电器时做功快慢的物理量C、电功率大的用电器工作时消耗的电能一定多D、电功率大的用电器工作时所用的时间一定少【答案】：【解析】：第9题【单选题】如图所示，电路的电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点移到b端的过程中( )A、灯泡变暗B、电压表示数变大C、电流表示数变小D、电路总功率变小【答案】：【解析】：第10题【单选题】如图所示,用铅笔芯做成一个滑动变阻器接入电路,制成了一个可调亮度的电路，设电源电压不变,闭合开关,将右端的铜环向右移动,正确的是( )A、电压表变小B、灯泡的额定功率将变小C、电路消耗的总功率将变小D、若铅笔芯折断则电压表的示数将变为零【答案】：【解析】：第11题【单选题】用电器的功率大表示( )A、消耗的电能多B、消耗电能快C、用电器中电流大D、用电器工作时间长【答案】：【解析】：第12题【填空题】李明留心观察自家电能表，知道了我国家庭电路的电压是______V，他分别记录了他家第一天早8：00和第二天早8：00这两个时刻的读数，如图所示，则他家这一天共消耗电能______kW?h，若电价为0.55元/千瓦时，则应付电费______元．【答案】：【解析】：第13题【填空题】如图所示，电源电压不变，R1为定值电阻。

人教版八年级《中学生安全用电常识》教学设计【教学目标】一、认知目标：了解一般情况下对人体的安全电压，了解触电事故的发生，了解安全用电的原则。

技能目标：培养学生逻辑思维能力、培养学生利用知识解决实际问题的能力。

情感目标：体验自然科学的价值，体验知识来源于实践而又作用于实践的辩证关系。

1.通过观察实验和实践，培养学生理论联系实际，实事求是，求真务实的科学态度。

2.培养学生的观察能力、思维能力、参与组织能力和实践能力。

三、情感态度与价值观这节内容是学生学习过电路、电路计算、家庭电路的基础上进行的，而且学生都已经生活在电气化时代。

通过学习本节教材的知识，学生能了解日常安全用电常识，规范日常用电行为，提高了学生利用知识解决实际问题的能力。

【教学重点】重点：安全用电的原则。

【教学难点】难点：触电事故的类型。

【教学过程】学生课前自学《安全用电》，并通过网络查询相关知识。

活动1展示图标（高压危险），问“学生在哪些地方见过这个图标，它给我们什么启示？学生各抒己见。

引出：电压越高越危险。

活动2人体的安全电压值通过仿真物理实验室，再一次让学生体验电压越高，通过的电流越大。

从而引出学生对人体安全电流、安全电压的了解。

活动3触电的原因及类型课件展示:再引导学生观察课本图触电类型的图片，并请学生指出图甲和图乙中电流的回路，然后教师指出触电的几种形式：单线触电（图甲）：站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。

双线触电（图乙）：站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。

指出：为了安全用电，绝对不要接触没有绝缘皮的火线以及跟火线连通的导体。

高压电弧触电：当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象。

这时有电流通过人体，造成高压电弧触电。

跨步电压触电：高压输电线落在地面上，地面上与电线断头距离不同的各点存在着电压，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压（跨步电压）。

初二下册物理第八章知识重点之电功率
和安全用电
学习陪伴着学生的整个学习过程，它不单有助于语文学
科的学习，关于其余学科的学习也有很大的作用，下边这篇
初二下册物理第八章知识重点，是小编为大家整理的，希望
大家喜爱 !
焦耳定律
电流经过导体产生的热量跟电流的二次方成正比，跟导体的
电阻成正比，跟通电时间成正比。

公式为：Q=I2Rt。

当电
流经过导体做的功 (电功 )所有用来产生热量 (电热 )，则有 Q=W ，可用电功公式算 Q，即 Q=W=Pt=UIt=I2R t=( U2/R)t 。

生活用电
1、家庭电路由：进户线→ 电能表→总开关→保险盒→用电器。

2、两根进户线是火线和零线，它们之间的电压是220 伏，可用测电笔来鉴别。

假如测电笔中氖管发光，则所测的是火
线，不发光的是零线。

3、所有家用电器和插座都是并联的。

而开关则要与它所控
制的用电器串连。

4、保险丝：是用电阻大，熔点低的铅锑合金制成。

它的作
用是当电路中有过大的电流时，保险产生许多的热量，使它
的温度达到熔点，进而熔断，自动切断电路，起到保险的作
用。

5、惹起电路中电流过大的原由有两个：一是电路发生短路;二是用电器总功率过大。

6、安全用电的原则是：不接触低压带电体;不凑近高压带电体。

7、在安装电路时，要把电能表接在干路上，保险丝应接在
火线上 (一根已足够 );控制开关也要装在火线上，螺丝口灯座
的螺旋套要接在零线上。

小编为大家供给的初二下册物理第八章知识重点大家认真
阅读了吗 ?最后祝同学们学习进步。

2019-2020年人教版初中物理八年级下册第八章电功率生活用电常识巩固辅导八十第1题【单选题】如果发现有人不小心触电了，下列措施正确的是A、迅速用手拉触电人，使他离开电线B、用铁棒把人和电源拉开C、打电话报警D、迅速拉开电闸，切断电源【答案】：【解析】：第2题【单选题】下列说法中正确的是( )A、我国家庭电路的电压值为220VB、家庭电路中开关与其所控制的用电器是并联的C、家庭电路中，同时工作的用电器越多，总电阻越大D、家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大【答案】：【解析】：第3题【单选题】关于家庭电路，下列说法中正确的是A、家用电器的金属外壳可以不接地B、电能表是测量用电器总功率的仪表C、空气开关跳闸，说明电路中出现短路D、在家庭电路中，各用电器之间是并联关系【答案】：【解析】：第4题【单选题】学校电工要给教室安装一个三孔插座（如图所示），其中接地的孔是( )A、aB、bC、cD、a和b【答案】：【解析】：第5题【单选题】如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了( )A、节约电能B、确保家用电器能工作C、延长家用电器使用寿命D、避免因家用电器漏电而发生触电事故【答案】：【解析】：第6题【单选题】如图所示，A、B中人站在地面上，C、D中人站在干燥的木凳上，则人会触电的是?A、AB、BC、CD、D【答案】：【解析】：第7题【单选题】安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是( )A、控制家用电器的开关应该安装在零线上B、若没有保险丝，可用细钢丝代替C、如果发生了触电事故．要立即切断电源D、电饭锅用三脚插头和三孔插座，主是为了利用三角形的稳定性和美观性【答案】：【解析】：第8题【单选题】下列说法中正确的是( )A、家庭电路是靠电动机来供电的B、发电机是用电器C、只要电路闭合，电路中就有电流D、电源外部，电路中电流方向为正极一用电器一负极【答案】：【解析】：第9题【填空题】若用手触摸家庭电路中的______线会触电，因为人体的安全电压不超过______V．【答案】：【解析】：第10题【填空题】小乐家的洗衣机在使用时，接触到金属门手柄会“麻手”．可解决的办法是给洗衣机电路______（选填“增接零线”、“加接地线”或“增接熔丝”）【答案】：【解析】：第11题【计算题】完全燃烧2.1kg酒精（热值q=3×10^7J/kg）放出多少热量？若这些热量有50%被100kg的水吸收，可使10℃的水的温度升高到多少℃？如果这些水刚好装满30cm高的容器，求距容器底10cm处的压强．（水的比热容为4.2×10^3J/（kg?℃））．【答案】：【解析】：第12题【解答题】如图是空调的三线插头与三孔插座，其中较长的脚E与空调的哪个部位相连？脚E设计比其他两脚稍长一些在插头插入与拔出时有什么好处？【答案】：【解析】：第13题【解答题】小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路．【答案】：【解析】：第14题【解答题】生活处处有物理，勤于思考皆学问。
