第五节 电功率和安全用电要点

第八讲电功率第五节、电功率和安全用电第六节、生活用电常识【知识要点】1．家庭电路中的用电器都是联的，每个用电器两端的电压都是V，且保持（填：“增大”、“减少”或“不变”），由公式P=UI可推出I= ，因此当用电器的总功率P越大时，干路中的电流就越。

2．在一个没有保险装置的电路中，尽管导线的电阻很小，但当通过的电流很大时，根据焦耳定律Q=I2Rt可知：导线上产生的_______也会过多，使它的温度，此时电线的橡胶绝缘皮会引起。

3．家庭电路中产生火灾或烧坏电能表的原因是电路中的过大。

电流过大的原因是、。

4．保险丝是用电阻较_____熔点较_____的铅锑合金制成的。

保险丝______联在电路中，由Q=I2Rt可知，保险丝上产生的热量比电线上产生的热量，所以在电路中电流过大，烧坏电能表或电线起火之前，能先熔断，从而起到了保险作用。

5．不能用铜丝或铁丝代替保险丝的原因是______________________________。

6．家庭电路中，电能表、总开关、保险装置都是_____联在电路中；用电器和用电器之间、用电器和插座之间都是_____联；开关和所控制的用电器之间是_____联。

7．家庭电路中的的输电导线分_____线和_______线。

这两根线可用________来判断。

其中火线和零线之间有______V电压，火线还与地面之间有_____V电压。

8．在使用试电笔时，手必须接触笔尾的_________，笔尖接触被测导线，如果氖管发光，表明接触的是______线。

9．大功率用电器以及有金属外壳的用电器的电源插头一般是三线插头，一条接_____线，插片旁边一般标有字母____；一条接____线，插片旁边一般标有字母_____；第三条线接______线，这根线与用电器的______相连，插片旁边一般标有字母_____。

10．与三线插头对应的三孔插座一孔接火线，一孔接零线，还一孔接____线。

所以当把三孔插头插入三孔插座时，就能把用电器的金属外壳与_____相连，万一用电器外壳带电，电流就会流入______，不致于对人适成伤害。

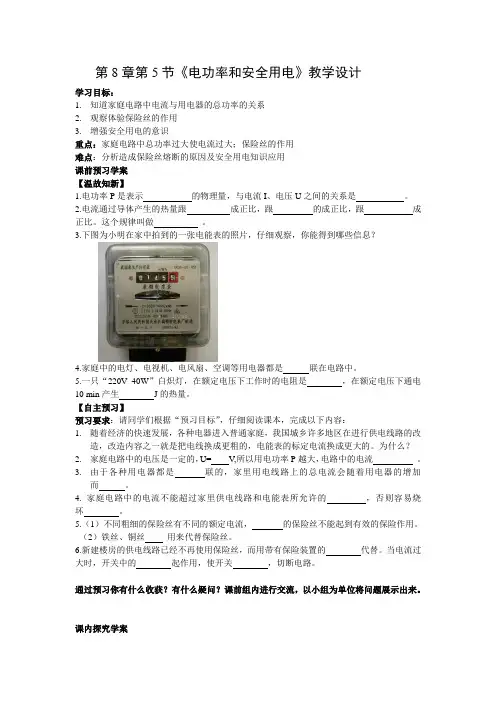

第8章第5节《电功率和安全用电》教学设计学习目标：1.知道家庭电路中电流与用电器的总功率的关系2.观察体验保险丝的作用3.增强安全用电的意识重点：家庭电路中总功率过大使电流过大；保险丝的作用难点：分析造成保险丝熔断的原因及安全用电知识应用课前预习学案【温故知新】1.电功率P是表示的物理量，与电流I、电压U之间的关系是。

2.电流通过导体产生的热量跟成正比，跟的成正比，跟成正比。

这个规律叫做。

3.下图为小明在家中拍到的一张电能表的照片，仔细观察，你能得到哪些信息？4.家庭中的电灯、电视机、电风扇、空调等用电器都是联在电路中。

5.一只“220V 40W”白炽灯，在额定电压下工作时的电阻是，在额定电压下通电10 min产生J的热量。

【自主预习】预习要求：请同学们根据“预习目标”，仔细阅读课本，完成以下内容：1.随着经济的快速发展，各种电器进入普通家庭，我国城乡许多地区在进行供电线路的改造，改造内容之一就是把电线换成更粗的，电能表的标定电流换成更大的。

为什么？2.家庭电路中的电压是一定的，U= V,所以用电功率P越大，电路中的电流。

3.由于各种用电器都是联的，家里用电线路上的总电流会随着用电器的增加而。

4. 家庭电路中的电流不能超过家里供电线路和电能表所允许的，否则容易烧坏。

5.（1）不同粗细的保险丝有不同的额定电流，的保险丝不能起到有效的保险作用。

（2）铁丝、铜丝用来代替保险丝。

6.新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的代替。

当电流过大时，开关中的起作用，使开关，切断电路。

通过预习你有什么收获？有什么疑问？课前组内进行交流，以小组为单位将问题展示出来。

课内探究学案一、自主学习，交流预习情况。

（组内交流“课前预习”中的问题，小组长将组内解决不了的问题汇总）二、合作探究任务一：电功率与安全用电1.演示实验：用电流表测试干路电流。

先连入一个灯泡，观察电流表的示数，然后并联第二个、第三个灯泡……，观察电流表的示数。

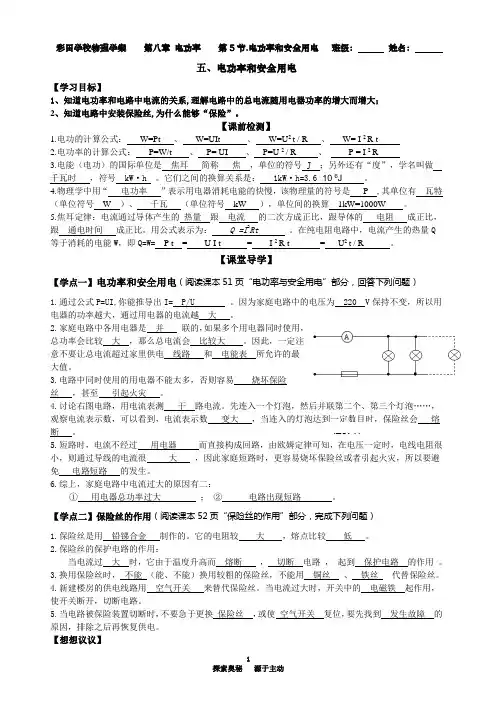

彩田学校物理学案第八章电功率第5节.电功率和安全用电班级：姓名：五、电功率和安全用电【学习目标】1、知道电功率和电路中电流的关系,理解电路中的总电流随用电器功率的增大而增大；2、知道电路中安装保险丝,为什么能够“保险”。

【课前检测】1.电功的计算公式：W=Pt 、W=UIt 、W=U2 t / R 、W= I 2 R t2.电功率的计算公式：P=W/t 、P= UI 、P=U 2 / R 、P = I 2 R3.电能（电功）的国际单位是焦耳简称焦，单位的符号 J ；另外还有“度”，学名叫做千瓦时，符号 kW·h 。

它们之间的换算关系是： 1kW·h=3.6×10 6J。

4.物理学中用“电功率”表示用电器消耗电能的快慢，该物理量的符号是P ,其单位有瓦特（单位符号W ）、千瓦（单位符号kW ），单位间的换算1kW=1000W 。

5.焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

用公式表示为： Q =I2Rt 。

在纯电阻电路中，电流产生的热量Q等于消耗的电能W，即Q=W=P t = U I t = I 2 R t = U2 t / R 。

【课堂导学】【学点一】电功率和安全用电（阅读课本51页“电功率与安全用电”部分，回答下列问题）1.通过公式P=UI,你能推导出I= P/U 。

因为家庭电路中的电压为 220 V保持不变，所以用电器的功率越大，通过用电器的电流越大。

2.家庭电路中各用电器是并联的，如果多个用电器同时使用，总功率会比较大，那么总电流会比较大。

因此，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值。

3.电路中同时使用的用电器不能太多，否则容易烧坏保险丝，甚至引起火灾。

4.讨论右图电路，用电流表测干路电流。

先连入一个灯泡，然后并联第二个、第三个灯泡……，观察电流表示数，可以看到，电流表示数变大，当连入的灯泡达到一定数目时，保险丝会熔断。
