常减压首次开工措施

  • 格式：doc
  • 大小：2.04 MB
  • 文档页数：33

青岛炼化1000万吨/年常减压装置柴油联运及引原油首次试车方案<单行本）二00八年三月常减压装置柴油联运方案1、柴油联运1.1柴油联运的目的：1.1.1考察装置主要设备的设计能力。

1.1.2考察工艺流程走向是否合理。

1.1.3考察装置主要设备、管道、仪表、电气等设施的施工及制造安装质量。

1.1.4考察装置主要设备、管线的阀门、法兰、焊缝等有无泄漏情况。

1.1.5脱除部分管线、设备中残留的水份。

1.1.6对操作人员进行一次技术练兵。

1.1.7进一步整定仪表PID参数。

1.2收封油、建立封油循环1.2.1准备工作1.2.1.1改通进封油流程。

责任人：简建超、郭立D-120LIC-310011.2.1.2关闭封油各注入点手阀，关闭封油线与开工柴油线、常三线和减二线隔断阀。

责任人：齐本东1.2.2收封油、建立封油循环1.2.2.1联系调度和罐区，装置收封油。

责任人：盛克兵1.2.2.2打开封油进装置界区阀门，引封油进罐。

责任人：齐本东1.2.2.3内操确认封油罐液位收至10%时，安排外操打开封油罐罐底排空切水，切水见油后关闭。

责任人：盛克兵、齐本东1.2.2.4打开封油泵P-125A/B入口阀，引油进泵。

分别打开封油泵(P-125A/B>出口阀进行灌泵，以置换封油泵入口线及泵缸内空气。

责任人：齐本东1.2.2.5内操确认封油罐液面上升至70%时，安排外操关闭封油泵出口阀，现场启动封油泵P-125A，封油建立循环回流。

按照1.1.1的主流程建立封油闭路循环。

责任人：盛克兵、齐本东1.2.2.6对封油线进行检查，做到不跑油, 不串油, 不蹩压,不凝管线。

责任人：齐本东 1.2.2.7封油循环正常后，内操控制封油罐液位50～80%。

责任人：盛克兵1.2.2.8打开封油<P102AB 、P114AB 、P116AB ）各注入点手阀，置换一个小时后关闭各注入点手阀、停封油循环。

责任人：齐本东 1.3收柴油、建立柴油循环 1.3.1准备工作1.3.1.1改通进柴油主流程及相关副流程。

(进柴油前一天由各责任班组打通相关流程，责任班长确认> 流程动改的原则：1.3.1.1.1所有换热器出入口阀全开，副线阀稍开过量。

1.3.1.1.2所有控制阀前后手阀全开，副线阀稍开过量。

1.3.1.1.3原油走闭路循环流程，关闭渣油出装置至焦化和至罐区阀门。

1.3.1.1.4电脱盐罐走副线，不参与柴油联运。

1.3.1.1.5常、减压系统与放空系统相通，保证装置不憋压，总个开工过程中不向大气排污。

1.3.1.1.6除封油线和公用工程管线外、所有界区阀门均为关闭状态。

注：进柴油前一天由各班流程责任人改通相关流程，由下列人员进行收柴油前的流程确认。

1>原油脱前流程责任人：齐本东、朱建祥(副线）E-110E-111E-112E-113A/BE-150E-151A/BE-152A/B2>脱后原油流程责任人：简建超、孟铭HC-11902E-115A/B E-116C E-116B E-153E-154B E-154A E-117A/BE-118E-155BE-155AE-156BE-156AE-1193>闪底流程责任人：单永杰、匡荣棋HC-12201HC-12202E-121C/DE-121A/BE-122A/BE-160C/DE-160A/BE-161A/BE-123C/DE-162C/DE-123A/BE-124C/DE-162A/BE-163C/DE-124A/B八路进料控制阀FIC-105014>常底流程责任人：高磊、柯朝晖C-102八路进料控制阀FIC-112015>减底流程责任人：叶盟林、李帅P-116A/BE-124A/BE-124C/DE-122A/BE-163A/BE-163C/D E-161A/BE-120E-159FIC-11308E-116A6>常顶流程责任人：高磊、郭湘彦~D-1027>减顶流程责任人：王和枫、叶盟林D-103~FD-103A-106A 放空D-1031.3.2收柴油、建立柴油闭路循环由于开工柴油罐区泵排量小，每小时最大量为250吨/小时，难以满足各塔底泵的运行，为了避免引柴油过程中因柴油来量不足而引起各塔底泵抽空，装置装油时尽可能利用罐区柴油泵直接向塔、换热器装油，待各塔底泵具备运行条件后再依次启动各塔底泵，具体引柴油步骤如下： 1.3.2.1闪蒸塔装油1>打开闪蒸塔底抽出阀和闪蒸塔底泵P-101A/B 副线阀，改通开工柴油至闪蒸塔底泵入口流程。

责任人：柯朝晖2>联系罐区向常减压装置输送柴油<共需要2000吨左右）。

责任人：姜能宝 3>内操确认当闪蒸塔底液位达100％后继续装油2小时。

责任人：盛克兵 1.3.2.2常压塔及减压侧线装油闪蒸塔装完油后，打开闪底泵副线阀，关闭闪蒸塔底抽出阀向常压塔装油，因闪底泵副线较小，常压塔装油与减压侧线装油同步进行。

责任人：盛克兵、简建超 1.3.2.3减压系统收柴油，建立减压系统柴油循环 1.3.2.3.1准备工作改通减压各侧线进柴油主流程及相关副流程。

<进柴油的前一天由班组减压负责区域改通相关流程，姜能宝指挥并最终确认）注：进柴油前一天由各班流程责任人改通相关流程，由下列人员进行收柴油前的流程确认。

减一线流程。

责任人：王和枫、周毓平减一线集油箱P-112A/BSR-112C/DHC-12601减压一段填料上方减一线至柴油加氢HC-12601FIC-11301SR-112A/B减二线流程。

责任人：李帅、周毓平减二线集油箱P-113A/BE-155AE-156A减压三段填料上方SR-113A/BD-120D-122P-130A/BLIC-12701HC-12701蜡油至罐区减三线流程。

责任人：李帅、叶盟林减三线集油箱E-121C/D E-123A/B E-162A/BE-123C/D 减三线集油线下方FIC-11305SR-114C/DE-121A/B SR-114A/B E-160C/DE-160A/BE-157E-154A减压四段填料上方D-122P-130A/BLIC-12701HC-12701蜡油至罐区减二线来1.3.2.3.2操作步骤1>减一线收柴油，建立减一线柴油循环。

责任人：盛克兵、叶盟林、李帅、王和枫 (1>关闭、HC-12601、FIC-12602、FIC-11302，打开减一线泵副线阀。

(2>打开减顶循开工柴油隔断阀，通过开工柴油向减一线集油箱装油。

(3>当减一线集油箱有油后打开FIC-11301,关闭减一线泵副线阀，向减一线集油箱装油。

(4>当减一线收油液位达50％时，打开减一线泵(P-112A/B>出入口阀进行灌泵，以置换减一线泵泵缸内空气，赶完空气后关闭减一线泵出口阀，按照机泵启动方法启动减一线泵P-112A减一线建立上循环回流，按照1.1的主流程建立减一线闭路循环，(5>内操调节减顶循回流量为150～200吨/小时。

(6>控制减一线液面在50～80％，注意加强对液位指示校对。

(7>减一线循环正常后，关闭减顶循开工柴油隔断阀。

(8>当减二线收油结束后，打开减一下回流控制阀前后手阀，建立减一线下回流，关闭E-192出口阀，打开减顶循开工柴油隔断阀，通过开工柴油向减一线集油箱装油，同时对减一线下回流仪表进行调试，通过柴油隔断阀和下回流量控制减一线集油箱液位50％～80％，注意加强对液位指示校对。

(9>当启动闪底泵后，开减一线上回流，停减一线下回流。

2>减二线收柴油，建立减二线柴油循环。

责任人：盛克兵、叶盟林、李帅、王和枫(1>关闭、FIC-11303、FIC-12701，打开减二线泵副线阀。

(2>打开减二线开工柴油隔断阀，通过开工柴油向减二线集油箱装油。

(3>当减二线集油箱有油后打开FIC-11303,关闭减二线泵副线阀，向减二线集油箱装油。

(4>当减二线收油液位达50％时，打开减二线泵(P-113A/B>出入口阀进行灌泵，以置换减二泵泵缸内空气，赶完空气后关闭减二线泵出口阀，按照机泵启动方法启动减二线泵<P-113A 或B），减二线建立循环回流。

按照1.1的主流程建立减二线闭路循环。

(5>内操调节减二线油流量为400～450吨/小时。

(6>控制减二线液面在60～80％，注意加强对液位指示校对，减一线启动下回流后减二线可以满液位操作。

(7>减二线循环正常后，关闭减二线开工柴油隔断阀。

3>减三线收柴油，建立减三线柴油循环。

责任人：盛克兵、叶盟林、李帅、王和枫(1>关闭FIC-11305、FIC-12702。

(2>打开减三线开工柴油隔断阀，通过开工柴油向减三线集油箱装油。

(3>当减三线收油液位达50％时，打开减三线泵P-114A出口阀进行灌泵，以置换减三线泵入口线及泵缸内空气。

(4>当减三线液面上升至70%时，关闭减三线泵出口阀，按照机泵启动方法启动减三线泵P-114A减三线建立循环回流，按照1.1的主流程建立减三线闭路循环。

(5>内操调节减三线油流量为700～800吨/小时。

(6>当减三线液面达到100%后，关闭开工柴油与减顶循隔断阀。

(7>当减一线启动下回流建立正常且减二线集油箱开始溢流后，打开FIC-11305,建立减三线下回流，同时对减三线下回流仪表进行调试，控制减三线集油箱液位50％～80％，注意加强对液位指示校对。

1.3.2.4 闭路循环系统装油当减压塔各侧线装油完毕，常压塔底液位达50％后，开始依次启动闪底泵、常底泵和减底泵，各塔底泵运行过程中继续保留开工柴油线继续向闪底泵入口补油。

<此时减压侧线回流内操操作由栾香玉负责）1.3.2.4.1启动闪底泵：责任人：孟铭、简建超、齐本东、盛克兵1.3.2.4.2常底泵灌泵与启动：责任人：朱建祥、叶盟林、李帅、盛克兵1>当常压塔收油液位达10％时，安排外操打开常底抽出阀前放空阀进行排水，排水见油后关闭。

打开常底泵(P-102A/B>出口阀进行灌泵，以置换常底泵入口线及泵缸内空气；2>当常压塔底<C-102）液面上升至70%时，按照机泵启动方法启动常底泵<P-102A或B），通过减压炉八路控制阀控制柴油进减压炉流量每路为70吨/小时。

常底油流量控制方法：由于减底泵流量限制，因此如果减底泵排量不够时，则需要适当打开常底泵去减底泵出口阀门开度，同时要确认是常底向减底过油，防止减底油倒串，如果常底不能向减底过油，则关闭常底泵去减底泵出口阀门，同时开两台减底泵，以保证装置正常循环量。

合集下载

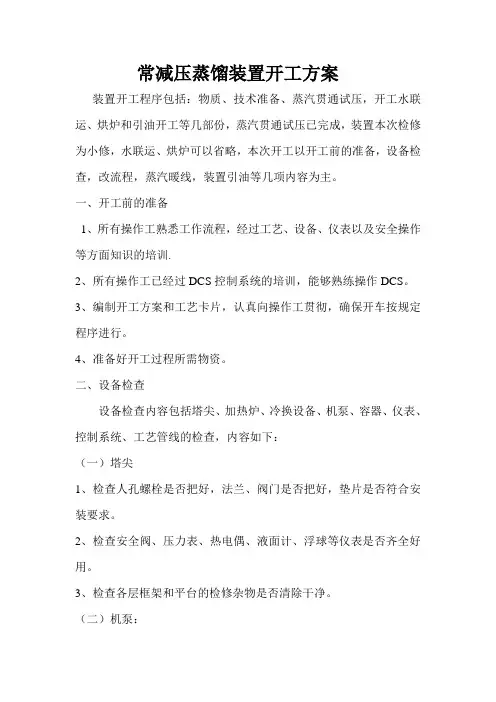

常减压蒸馏装置开工方案

常减压蒸馏装置开工方案

常减压蒸馏装置开工方案装置开工程序包括：物质、技术准备、蒸汽贯通试压，开工水联运、烘炉和引油开工等几部份，蒸汽贯通试压已完成，装置本次检修为小修，水联运、烘炉可以省略，本次开工以开工前的准备，设备检查，改流程，蒸汽暖线，装置引油等几项内容为主。

一、开工前的准备1、所有操作工熟悉工作流程，经过工艺、设备、仪表以及安全操作等方面知识的培训.2、所有操作工已经过DCS控制系统的培训，能够熟练操作DCS。

3、编制开工方案和工艺卡片，认真向操作工贯彻，确保开车按规定程序进行。

4、准备好开工过程所需物资。

二、设备检查设备检查内容包括塔尖、加热炉、冷换设备、机泵、容器、仪表、控制系统、工艺管线的检查，内容如下：（一）塔尖1、检查人孔螺栓是否把好，法兰、阀门是否把好，垫片是否符合安装要求。

2、检查安全阀、压力表、热电偶、液面计、浮球等仪表是否齐全好用。

3、检查各层框架和平台的检修杂物是否清除干净。

（二）机泵：1、检查机泵附件、压力表、对轮防护罩是否齐全好用。

2、检查地脚螺栓，进出口阀门、法兰、螺栓是否把紧。

3、盘车是否灵活、电机旋转方向是否正确，电机接地是否良好。

4、机泵冷却水是否畅通无阻。

5、检查润滑油是否按规定加好（油标1/2处）。

6、机泵卫生是否清洁良好。

（三）冷换设备1、出入口管线上的连接阀门、法兰是否把紧。

2、温度计、压力表、丝堵、低点放空，地脚螺栓是否齐全把紧。

3、冷却水箱是否加满水。

（四）容器（汽油回流罐、水封罐、真空缓冲罐、真空罐、真空放空罐）1、检查人孔螺栓是否把紧，连接阀门、法兰是否把紧。

2、压力表、液面计、安全阀是否齐全好用。

（五）加热炉1、检查火嘴、压力表、消防蒸汽、烟道挡板，一、二次风门、看火门、防爆门、热电偶是否齐全好用。

2、检查炉管、吊架、炉墙、火盆是否牢固、完好，炉膛、烟道是否有杂物。

3、用蒸汽贯通火嘴，是否畅通无阻，有无渗漏。

（六）工艺管线1、工艺管线支架、保温、伴热等是否齐全。

常减压装置开工方案

常减压装置开工方案

常减压装置开工方案一、引言常减压装置是一种用于调节管道系统中压力的设备，其主要功能是在管道系统中减缓和平稳地降低压力。

常减压装置的安装和运行是保证系统安全、运行稳定的重要环节。

本文将介绍常减压装置开工方案，以确保其准确、高效地安装和运行，并提供最佳的压力调节效果。

二、开工前准备1. 设备选型在开工前，首先需要根据实际工作条件确定常减压装置的型号和规格。

要考虑管道系统的压力范围、流量要求、介质性质以及其他特殊要求等因素，选择合适的常减压装置型号。

2. 安全措施开工前必须制定详细的安全措施，确保工作人员的安全。

要进行安全教育培训，熟悉相关安全规定，掌握应急处理方法，并配备必要的个人防护用品。

3. 工具和设备准备根据常减压装置的安装要求，准备必要的工具和设备，包括扳手、起重设备、气动工具等，确保工作的顺利进行。

三、安装过程1. 施工现场施工现场要求清晰，确保常减压装置安全、顺利地安装。

要对现场进行清理和整理，清除杂物和障碍物，保持通道畅通。

2. 安装位置根据设计方案和工艺要求，确定常减压装置的安装位置。

要注意保持与管道的连接紧密，并确保设备的平稳和稳定。

3. 安装步骤（1）安装常减压装置前，要先进行仔细检查，确保设备完好无损。

（2）按照设备安装图纸和说明书，依次进行管道连接、放置、支撑以及附件安装等步骤。

（3）安装完成后，对连接部位进行检查，确保连接牢固、无漏气现象。

4. 调试与检验安装完成后，进行常减压装置的调试和检验。

调试过程中，要按照设备说明书进行操作，并记录相应的参数。

检验结果要满足设计要求和工艺要求，确保装置能够稳定、准确地降低压力。

四、安装后的工作1. 设备维护安装完成后，要制定设备的维护计划，定期进行检查和保养。

检查内容包括设备的密封情况、阀门和管道的连通性、附件的工作状态等。

保养工作主要包括润滑、清洁、紧固等。

2. 安全意识培养在使用常减压装置的过程中，要加强对安全意识的培养和培训，确保操作人员熟悉设备的使用方法和操作规程。

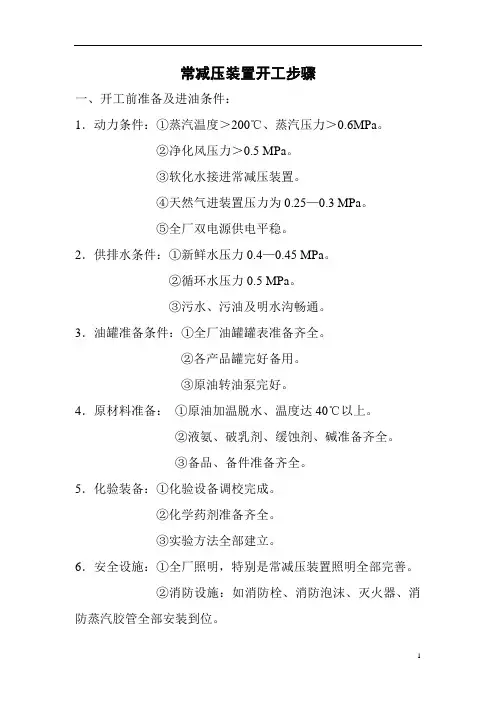

常减压装置开工步骤
