白山抽水蓄能电站监控系统特点分析

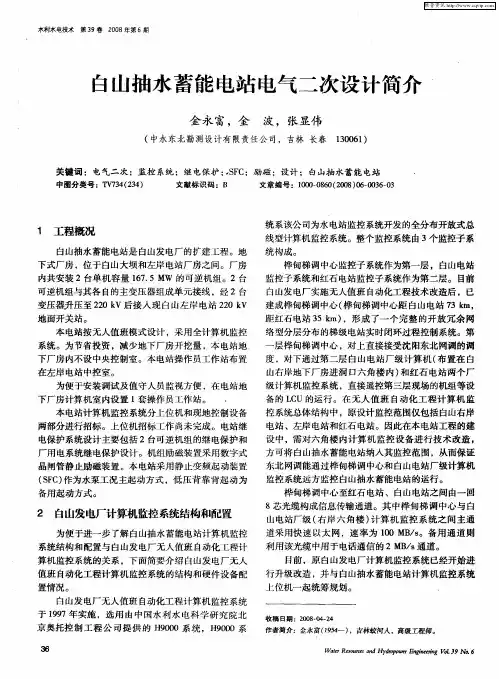

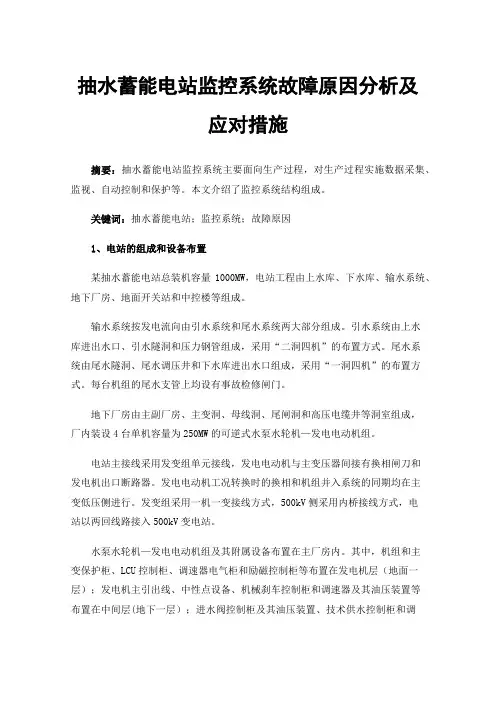

抽水蓄能电站监控系统故障原因分析及应对措施摘要：抽水蓄能电站监控系统主要面向生产过程，对生产过程实施数据采集、监视、自动控制和保护等。

本文介绍了监控系统结构组成。

关键词：抽水蓄能电站；监控系统；故障原因1、电站的组成和设备布置某抽水蓄能电站总装机容量1000MW，电站工程由上水库、下水库、输水系统、地下厂房、地面开关站和中控楼等组成。

输水系统按发电流向由引水系统和尾水系统两大部分组成。

引水系统由上水库进出水口、引水隧洞和压力钢管组成，采用“二洞四机”的布置方式。

尾水系统由尾水隧洞、尾水调压井和下水库进出水口组成，采用“一洞四机”的布置方式。

每台机组的尾水支管上均设有事故检修闸门。

地下厂房由主副厂房、主变洞、母线洞、尾闸洞和高压电缆井等洞室组成，厂内装设4台单机容量为250MW的可逆式水泵水轮机—发电电动机组。

电站主接线采用发变组单元接线，发电电动机与主变压器间接有换相闸刀和发电机出口断路器。

发电电动机工况转换时的换相和机组并入系统的同期均在主变低压侧进行。

发变组采用一机一变接线方式，500kV侧采用内桥接线方式，电站以两回线路接入500kV变电站。

水泵水轮机—发电电动机组及其附属设备布置在主厂房内。

其中，机组和主变保护柜、LCU控制柜、调速器电气柜和励磁控制柜等布置在发电机层（地面一层）；发电机主引出线、中性点设备、机械刹车控制柜和调速器及其油压装置等布置在中间层(地下一层）；进水阀控制柜及其油压装置、技术供水控制柜和调相压水系统柜等布置在水轮机层(地下二层）；进水阀、机组技术供水系统设备、蜗壳和锥管等布置在蜗壳层(地下三层）。

连接发电电动机和主变压器的主回路离相封闭母线及其分支、电压互感器柜、发电机出口断路器、换相闸刀、电气制动开关柜、励磁变压器柜、启动回路隔离开关等布置在母线洞内。

主变压器和变频启动装置及其附属设备布置在主变洞内。

其中:主变压器、启动回路电抗器、断路器、起动回路离相封闭母线等布置在主变层（地面一层）；500kV地下气体隔离开关(GIS）、变频启动装置及其附属设备等布置在地下GIS层（地面二层）。

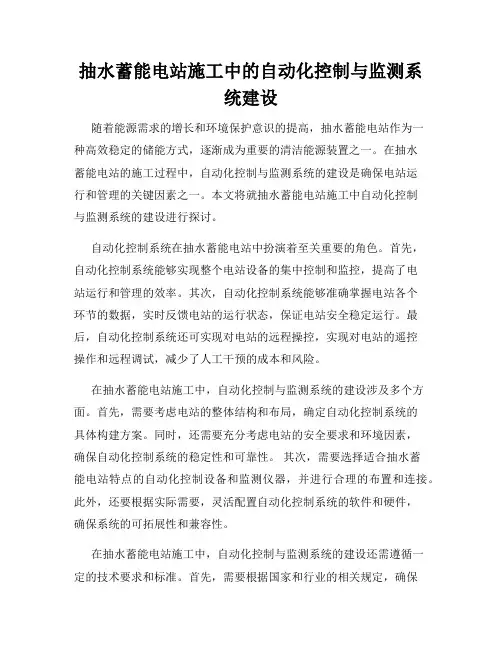

抽水蓄能电站施工中的自动化控制与监测系统建设随着能源需求的增长和环境保护意识的提高，抽水蓄能电站作为一种高效稳定的储能方式，逐渐成为重要的清洁能源装置之一。

在抽水蓄能电站的施工过程中，自动化控制与监测系统的建设是确保电站运行和管理的关键因素之一。

本文将就抽水蓄能电站施工中自动化控制与监测系统的建设进行探讨。

自动化控制系统在抽水蓄能电站中扮演着至关重要的角色。

首先，自动化控制系统能够实现整个电站设备的集中控制和监控，提高了电站运行和管理的效率。

其次，自动化控制系统能够准确掌握电站各个环节的数据，实时反馈电站的运行状态，保证电站安全稳定运行。

最后，自动化控制系统还可实现对电站的远程操控，实现对电站的遥控操作和远程调试，减少了人工干预的成本和风险。

在抽水蓄能电站施工中，自动化控制与监测系统的建设涉及多个方面。

首先，需要考虑电站的整体结构和布局，确定自动化控制系统的具体构建方案。

同时，还需要充分考虑电站的安全要求和环境因素，确保自动化控制系统的稳定性和可靠性。

其次，需要选择适合抽水蓄能电站特点的自动化控制设备和监测仪器，并进行合理的布置和连接。

此外，还要根据实际需要，灵活配置自动化控制系统的软件和硬件，确保系统的可拓展性和兼容性。

在抽水蓄能电站施工中，自动化控制与监测系统的建设还需遵循一定的技术要求和标准。

首先，需要根据国家和行业的相关规定，确保自动化控制与监测系统的建设符合安全和环保要求。

其次，需要选用可靠稳定的自动化控制与监测设备，并进行系统的充分测试和调试。

此外，还需要对自动化控制与监测系统进行定期维护和检修，以确保其长期稳定运行。

抽水蓄能电站施工中自动化控制与监测系统的建设不仅提高了电站的运维效率，还提升了电站的安全性和可靠性。

自动化控制系统的运行能够实时监测电站设备的工作状态，提前发现潜在的故障因素，并采取相应措施，确保电站的平稳运行。

监测系统能够对电站各个环节的数据进行采集和分析，为电站的调度和管理提供科学决策依据。

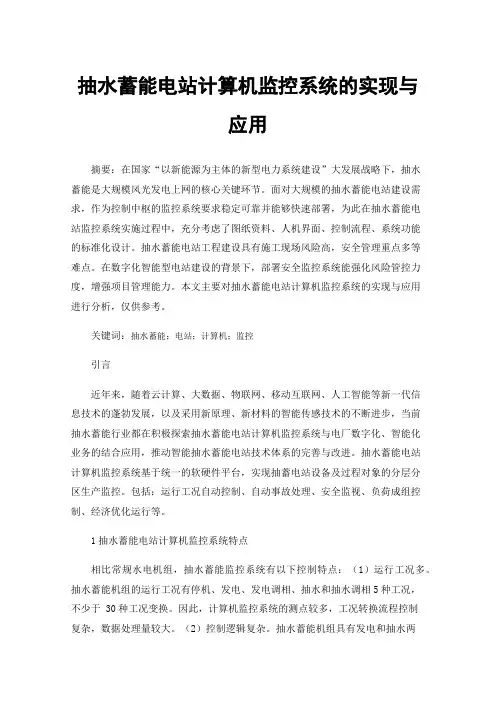

抽水蓄能电站计算机监控系统的实现与应用摘要：在国家“以新能源为主体的新型电力系统建设”大发展战略下，抽水蓄能是大规模风光发电上网的核心关键环节。

面对大规模的抽水蓄能电站建设需求，作为控制中枢的监控系统要求稳定可靠并能够快速部署，为此在抽水蓄能电站监控系统实施过程中，充分考虑了图纸资料、人机界面、控制流程、系统功能的标准化设计。

抽水蓄能电站工程建设具有施工现场风险高，安全管理重点多等难点。

在数字化智能型电站建设的背景下，部署安全监控系统能强化风险管控力度，增强项目管理能力。

本文主要对抽水蓄能电站计算机监控系统的实现与应用进行分析，仅供参考。

关键词：抽水蓄能；电站；计算机；监控引言近年来，随着云计算、大数据、物联网、移动互联网、人工智能等新一代信息技术的蓬勃发展，以及采用新原理、新材料的智能传感技术的不断进步，当前抽水蓄能行业都在积极探索抽水蓄能电站计算机监控系统与电厂数字化、智能化业务的结合应用，推动智能抽水蓄能电站技术体系的完善与改进。

抽水蓄能电站计算机监控系统基于统一的软硬件平台，实现抽蓄电站设备及过程对象的分层分区生产监控。

包括：运行工况自动控制、自动事故处理、安全监视、负荷成组控制、经济优化运行等。

1抽水蓄能电站计算机监控系统特点相比常规水电机组，抽水蓄能监控系统有以下控制特点：（1）运行工况多。

抽水蓄能机组的运行工况有停机、发电、发电调相、抽水和抽水调相5种工况，不少于 30种工况变换。

因此，计算机监控系统的测点较多，工况转换流程控制复杂，数据处理量较大。

（2）控制逻辑复杂。

抽水蓄能机组具有发电和抽水两种相反的运行工况。

抽水工况启动一般采用两种启动方式，主要启动方式为：静止变频器 SFC 启动，备用启动方式为背靠背 BTB启动，SFC和BTB启动，都要通过电站多套监控系统现地控制单元LCU 的协调控制问题，具有较复杂的控制闭锁。

（3）机组操作频繁。

抽水蓄能电站在电网中承担调峰填谷、调频调相作用，机组启停及工况转换频繁，要求计算机监控系统及自动化控制元件具有较高的可靠性和操作成功率。

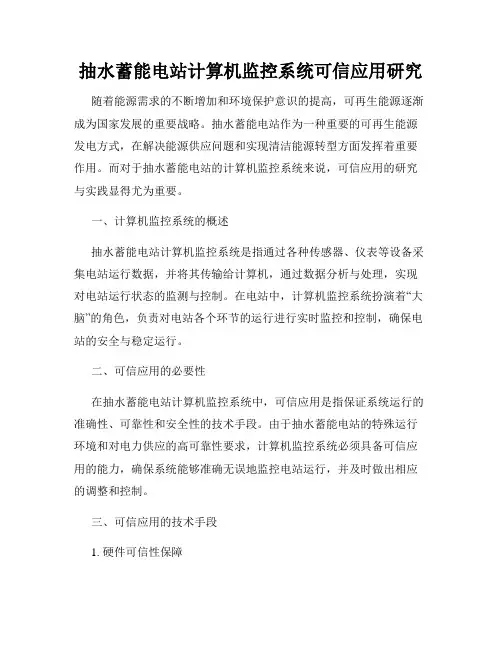

抽水蓄能电站计算机监控系统可信应用研究随着能源需求的不断增加和环境保护意识的提高，可再生能源逐渐成为国家发展的重要战略。

抽水蓄能电站作为一种重要的可再生能源发电方式，在解决能源供应问题和实现清洁能源转型方面发挥着重要作用。

而对于抽水蓄能电站的计算机监控系统来说，可信应用的研究与实践显得尤为重要。

一、计算机监控系统的概述抽水蓄能电站计算机监控系统是指通过各种传感器、仪表等设备采集电站运行数据，并将其传输给计算机，通过数据分析与处理，实现对电站运行状态的监测与控制。

在电站中，计算机监控系统扮演着“大脑”的角色，负责对电站各个环节的运行进行实时监控和控制，确保电站的安全与稳定运行。

二、可信应用的必要性在抽水蓄能电站计算机监控系统中，可信应用是指保证系统运行的准确性、可靠性和安全性的技术手段。

由于抽水蓄能电站的特殊运行环境和对电力供应的高可靠性要求，计算机监控系统必须具备可信应用的能力，确保系统能够准确无误地监控电站运行，并及时做出相应的调整和控制。

三、可信应用的技术手段1. 硬件可信性保障在抽水蓄能电站计算机监控系统中，硬件的可靠性是保证系统稳定运行的基础。

通过选用高可靠性的硬件设备，如服务器、传感器等，同时采取冗余设计和备份机制，可以防止单点故障对整个系统的影响，确保系统的连续性和稳定性。

2. 数据安全与隐私保护抽水蓄能电站计算机监控系统中的数据安全和隐私保护至关重要。

通过采用数据加密技术和访问控制机制，确保敏感数据的安全传输和存储。

同时，严格管理权限，限制非授权人员的访问和操作，保护系统的隐私性和完整性。

3. 异常检测与自动应对抽水蓄能电站的运行状况可能会出现各种异常情况，如设备故障、电力波动等。

可信应用可以通过设定合理的报警机制和异常检测算法，及时发现并识别异常情况，并自动触发相应的应对措施，以确保电站的稳定运行。

4. 实时监控与远程控制抽水蓄能电站通常分布在不同的地理位置，为了实现对全局的监控和控制，对于计算机监控系统的实时性和远程控制能力提出了更高的要求。

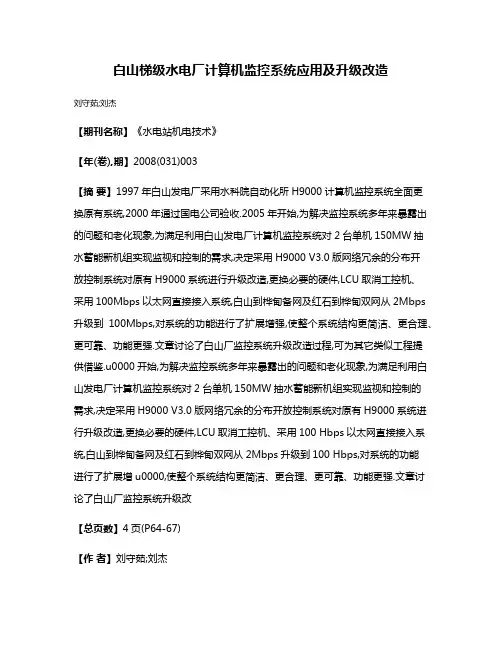

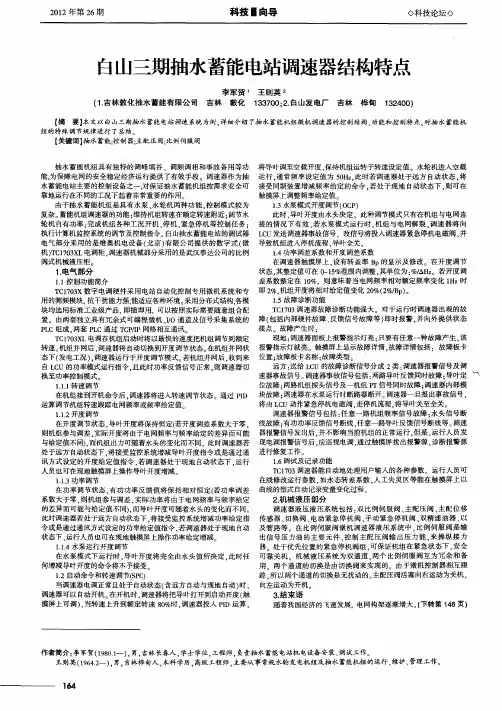

白山梯级水电厂计算机监控系统应用及升级改造刘守茹;刘杰【期刊名称】《水电站机电技术》【年(卷),期】2008(031)003【摘要】1997年白山发电厂采用水科院自动化所H9000计算机监控系统全面更换原有系统,2000年通过国电公司验收.2005年开始,为解决监控系统多年来暴露出的问题和老化现象,为满足利用白山发电厂计算机监控系统对2台单机150MW抽水蓄能新机组实现监视和控制的需求,决定采用H9000 V3.0版网络冗余的分布开放控制系统对原有H9000系统进行升级改造,更换必要的硬件,LCU取消工控机、采用100Mbps以太网直接接入系统,白山到桦甸备网及红石到桦甸双网从2Mbps 升级到100Mbps,对系统的功能进行了扩展增强,使整个系统结构更简洁、更合理、更可靠、功能更强.文章讨论了白山厂监控系统升级改造过程,可为其它类似工程提供借鉴.u0000开始,为解决监控系统多年来暴露出的问题和老化现象,为满足利用白山发电厂计算机监控系统对2台单机150MW抽水蓄能新机组实现监视和控制的需求,决定采用H9000 V3.0版网络冗余的分布开放控制系统对原有H9000系统进行升级改造,更换必要的硬件,LCU取消工控机、采用100 Hbps以太网直接接入系统,白山到桦甸备网及红石到桦甸双网从2Mbps升级到100 Hbps,对系统的功能进行了扩展增u0000,使整个系统结构更简洁、更合理、更可靠、功能更强.文章讨论了白山厂监控系统升级改【总页数】4页(P64-67)【作者】刘守茹;刘杰【作者单位】白山发电厂,吉林,桦甸,132400;白山发电厂,吉林,桦甸,132400【正文语种】中文【中图分类】TV736【相关文献】1.白水峪水电厂计算机监控系统及相关设备升级改造 [J], 李伟2.水电厂计算机监控系统升级改造实施模式及在长江电力的应用探索 [J], 谢秋华;刘海波3.梯级水电厂计算机监控系统的远程维护 [J], 彭云水4.梯级水电厂计算机监控系统改造 [J], 方勇新5.白山大型梯级水电厂远方集中控制计算机监控系统 [J],因版权原因，仅展示原文概要，查看原文内容请购买。

抽水蓄能电站工程特点
抽水蓄能电站是一种采用水源潮流循环的蓄能形式的发电机组，可以实现多次高低循环运行，向电网供电，一般用于回升电价发电或短时间内突发负荷抑制等，大大提高了电厂的运行稳定性和可靠性，把电厂所发电能改造成一定质量和价格的电能产品，既有利于实现节能、节约用水，又有利于电网的安全稳定运行。

一、工程特点：
1、抽水蓄能电站在节电、缓抑突发负荷方面具有特殊优势，相对传统电站具有更高的动态性能，可以满足不断变化的电力需求。

2、建立种类多样的水库配套系统，可以适应不同类型的水池，不仅完善抽水蓄能电站的输配电系统，而且也可以解决新建水库的开发利用问题。

3、抽水蓄能电站发电机组具有高效率、低损耗、环境友好、安全可控等特点，可以提高电厂整体的发电效率。

4、结合水池上游的泄流量调度，可以实现发电机组的灵活调度，提高发电量，节约能源、节能减排。

5、水库抽水蓄能电站可以在新建水库的基础上建设，利用上游水池的节水资源，提高新建水库的灌溉效果，可以节省大量的发电成本和建设费用。

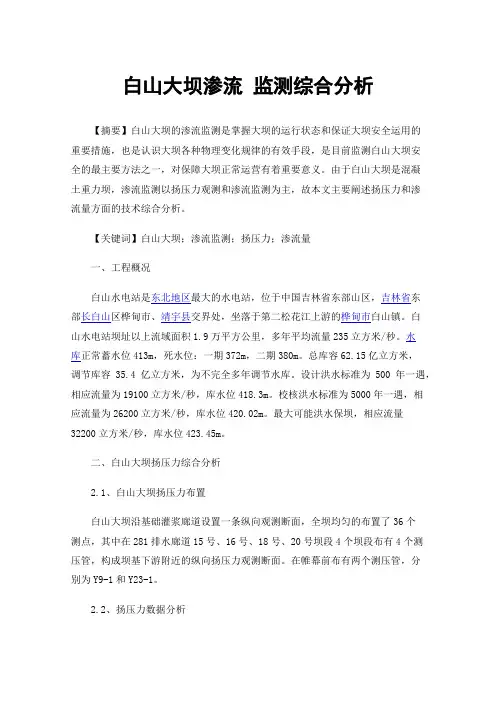

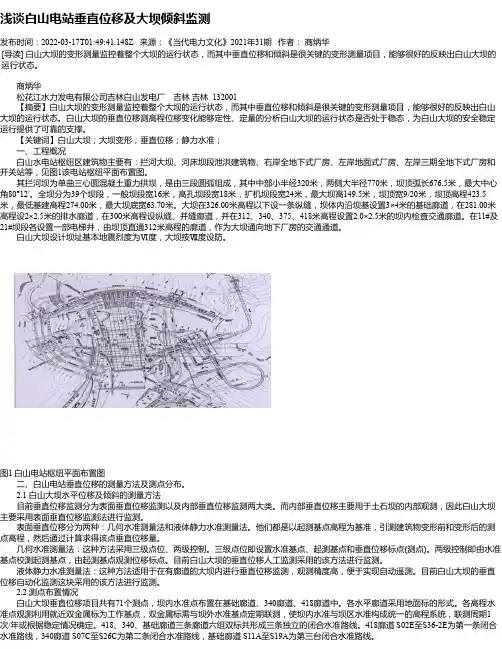

白山大坝渗流监测综合分析【摘要】白山大坝的渗流监测是掌握大坝的运行状态和保证大坝安全运用的重要措施，也是认识大坝各种物理变化规律的有效手段，是目前监测白山大坝安全的最主要方法之一，对保障大坝正常运营有着重要意义。

由于白山大坝是混凝土重力坝，渗流监测以扬压力观测和渗流监测为主，故本文主要阐述扬压力和渗流量方面的技术综合分析。

【关键词】白山大坝；渗流监测；扬压力；渗流量一、工程概况白山水电站是东北地区最大的水电站，位于中国吉林省东部山区，吉林省东部长白山区桦甸市、靖宇县交界处，坐落于第二松花江上游的桦甸市白山镇。

白山水电站坝址以上流域面积1.9万平方公里，多年平均流量235立方米/秒。

水库正常蓄水位413m，死水位：一期372m，二期380m。

总库容62.15亿立方米，调节库容35.4亿立方米，为不完全多年调节水库。

设计洪水标准为500年一遇，相应流量为19100立方米/秒，库水位418.3m。

校核洪水标准为5000年一遇，相应流量为26200立方米/秒，库水位420.02m。

最大可能洪水保坝，相应流量32200立方米/秒，库水位423.45m。

二、白山大坝扬压力综合分析2.1、白山大坝扬压力布置白山大坝沿基础灌浆廊道设置一条纵向观测断面，全坝均匀的布置了36个测点，其中在281排水廊道15号、16号、18号、20号坝段4个坝段布有4个测压管，构成坝基下游附近的纵向扬压力观测断面。

在帷幕前布有两个测压管，分别为Y9-1和Y23-1。

2.2、扬压力数据分析由扬压力测值过程线（如下图）可看出：近些年扬压力测值过程线变化平稳，水位和气温对其影响的程度不大，帷幕前的两个测点和左岸的几个测点与水位的相关性稍大，这与帷幕灌浆及左岸的基础条件较差有关。

左岸30号、36号、37号坝段的部分测点测值与上游水位相关性强，表现为随上游水位升高而增高，降低而减小，有较明显的年周期变化规律。

2017年8月份，东北勘测院对大坝内扬压力测点进行了注水试验，结果表明Y2、Y4、Y7、Y8、Y10、Y19、Y20-1、Y21、Y34、Y36注水后压力升高，截至2019年3月31日，压力管内水位变化较小，说明以上测点连通性较差。

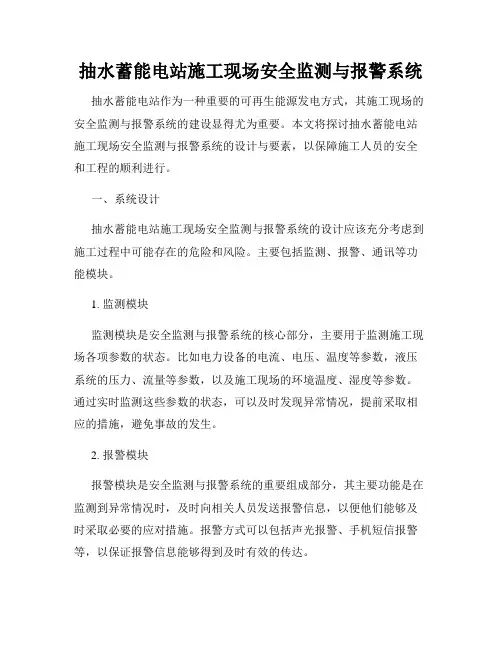

抽水蓄能电站施工现场安全监测与报警系统抽水蓄能电站作为一种重要的可再生能源发电方式，其施工现场的安全监测与报警系统的建设显得尤为重要。

本文将探讨抽水蓄能电站施工现场安全监测与报警系统的设计与要素，以保障施工人员的安全和工程的顺利进行。

一、系统设计抽水蓄能电站施工现场安全监测与报警系统的设计应该充分考虑到施工过程中可能存在的危险和风险。

主要包括监测、报警、通讯等功能模块。

1. 监测模块监测模块是安全监测与报警系统的核心部分，主要用于监测施工现场各项参数的状态。

比如电力设备的电流、电压、温度等参数，液压系统的压力、流量等参数，以及施工现场的环境温度、湿度等参数。

通过实时监测这些参数的状态，可以及时发现异常情况，提前采取相应的措施，避免事故的发生。

2. 报警模块报警模块是安全监测与报警系统的重要组成部分，其主要功能是在监测到异常情况时，及时向相关人员发送报警信息，以便他们能够及时采取必要的应对措施。

报警方式可以包括声光报警、手机短信报警等，以保证报警信息能够得到及时有效的传达。

3. 通讯模块通讯模块是安全监测与报警系统的基础，主要用于将监测到的数据和报警信息传输给相关人员。

通讯模块可以采用有线通讯方式，也可以采用无线通讯方式，以适应不同场地和环境条件。

二、系统要素抽水蓄能电站施工现场安全监测与报警系统的建设要考虑以下要素，以确保系统的运行效果和可靠性。

1. 系统可靠性安全监测与报警系统是为了保障施工人员的生命安全和设备的完好运行而设计的，因此系统的可靠性是至关重要的。

系统的各个模块应采用可靠的硬件设备，并在设计时充分考虑到可能发生的故障和失效情况，采取相应的冗余设计和备份方案，以保证系统的稳定运行。

2. 数据准确性为了确保监测数据的准确性，监测传感器和仪器设备的选择和安装位置应该经过仔细的考虑和测量。

同时，在系统的设计和参数配置上，要注意减小误差和漂移，以提高监测数据的可靠性和准确性。

3. 响应速度安全监测与报警系统是为了能够在事故发生前及时发出警报，因此系统的响应速度应该尽可能快。
