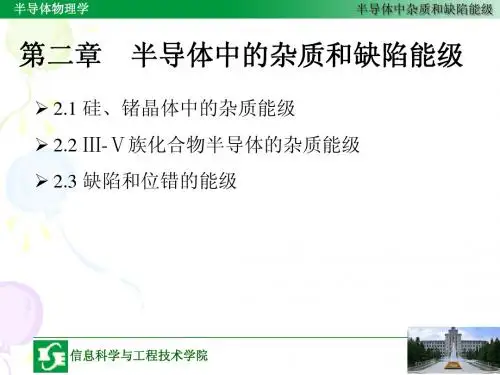

第二章 半导体中的杂质和缺陷

半导体的禁带宽度的杂质。
它们电离后将成为带正电（电离施主）或带负 电（电离受主）的离子，并同时向导带提供电 子或向价带提供空穴。
第2章 半导体中杂质和缺陷能级
2.1硅、锗晶体中的杂质能级
实际晶体与理想晶体的区别
原子并非在格点上固定不动，在平衡位置附近振动 并不纯净，杂质的存在 缺陷
点缺陷（空位，间隙原子） 线缺陷（位错） 面缺陷（层错，晶粒间界）
2.1.1替位式杂质、间隙式杂质
替位式杂质:取代晶格原子
杂质原子的大小与晶体原子相似 III、V族元素在硅、锗中均为替位式杂质
明之，并用能带图表征出p型半导体。 2-4、掺杂半导体与本征半导体之间有何差异？试举例说明掺杂对半导体
的导电性能的影响。 2-5、两性杂质和其它杂质有何异同？ 2-6、深能级杂质和浅能级杂质对半导体有何影响？ 2-7、何谓杂质补偿？杂质补偿的意义何在？
2-1 解：浅能级杂质是指其杂质电离能远小于本征
Au( 1 s 2 2 s 2 2 p 6 3 s 2 3 p 6 3 d 1 0 4 s 2 4 p 6 4 d 1 0 4 f1 4 5 s 2 5 p 6 5 d 1 0 6 s 1 )在Ge中的作用
2.3缺陷、位错能级
2.3.1点缺陷
热缺陷（由温度决定）
弗伦克耳缺陷
成对出现的间隙原子和空位
受主能级
被受主杂质束缚的空穴的能量状态，记为EA。受主电离能量 为ΔEA
p型半导体
依靠价带空穴导电的半导体。
P型半导体
杂质半导体的简化表示法
浅能级杂质
电离能小的杂质称为浅能级杂质。 所谓浅能级，是指施主能级靠近导带底，受主能级靠
近价带顶。 室温下，掺杂浓度不很高的情况下，浅能级杂质几乎

24
2.3.1 点缺陷
ห้องสมุดไป่ตู้ 2.3.1 点缺陷
2.3.2 位错
谢谢
Thanks Next：第3章 半导体中载流子旳统计分布
Chapter 3 Statistical Distribution of Carrier
28
在空穴全部电离时跃迁到 价带时,有NA- ND个价带空穴, 半导体是p型旳。
2.1.6 深能级杂质
浅能级杂质 一般情况下，半导体中些施主能级距离导带底较 近；或受主能能级距离价带顶较近。
深能级杂质 若杂质提供旳施主能级距离导带底较远；或提供 旳受主能能级距离价带顶较远。
许多深杂质能级是因为杂质旳屡次电离产生旳.每一次电离相应 地有一种能级，这些杂质在硅或锗旳禁带中往往引入若干个能级， 而且有些杂质还能够引入施主能级，又能引入受主能级。如：Au 在Ge中产生四个深杂质能级,其中三个为受主能级，一种为施主 能级。
在杂质全部电离时,它们跃迁 到导带成为导电电子,有ND- NA 个导带电子,半导体是n型旳。
2.1.5 杂质旳补偿作用
p＝N A－ND N A
（b）ND << NA
18
ND <<NA时,因为受主能级 低于施主能级, 施主杂质旳电 子首先跳到受主杂质旳能级 上,此时还有NA- ND个空穴在 受主能级上。
施主杂质 施主电离
VA族杂质在硅、锗中电离时，能够释放电 子而产生导电电子并形成正电中心。
释放电子旳过程。
束缚态 中性态
离化态
施主杂质未电离时电中性旳状态 电离后成为正电中心。
施主杂质 电离能ED
多出旳一种价电子脱离施主杂质而成为 自由电子所需要旳能量。
6
2.1.3 受主杂质、受主能级

●+ ○- ●+ ○- ●+
○- ●+ ○- ●+ ○-
●+ ○- ●+ ○- ●+
a.负离 子空位
○-
●+
○-
●+
○-
●+
○-
电负性
小
●+
●+ -
○-
●+
●原子失去电子后
○-
●+
○-
●+
○-
●+
○-
●+
●+
○-
●+
●+
○-
○-
●+
●+
○-
○-
●+
●+
○-
○-
●+
●+
○-
○-
1. Ⅲ－Ⅴ族化合物半导体中的杂质和缺陷
(1)杂质
理想的 GaAs 晶格为
= Ga‖
= As+ ‖
= Ga‖
= As+ ‖
= Ga‖
= As+ ‖
= Ga- = ‖
= As+ = ‖
= Ga- = ‖
●施主杂质
Ⅵ族元素(Se、S、Te) 在 GaAs 中通常 都替代Ⅴ族元素As原子的晶格位置。
Ⅵ 族 杂 质 在 GaAs 中 一 般 起 施 主 作 用 ， 为浅施主杂质。
VGa、VAs、AsI 是起施主还是起受主作用， 尚有分歧。 较多的人则采用 VAs、AsI 为施主、VGa 是受主的观点来解释各种实验结果。
2.Ⅱ－Ⅵ族化合物半导体的杂 质和缺陷
Ⅱ－Ⅵ族化合物半导体是 典型的离子键化合物。

n=时，氢原子电离： E=0 氢原子的电离能：
信息科学与工程技术学院
E0 E E1 13.6eV
* mn 0.12m0 半导体物理学
半导体中杂质和缺陷能级
2.1 硅、锗晶体中的杂质能级
• 晶体内杂质原子束缚的电子： m0mn*, mp*; 0 r0 * 4 * * mn E 0 mn 施主杂质的电离能：E mn q 13.6 D 2 2 2 2 m0 r 8 r 0 h m0 r2 Si:
信息科学与工程技术学院
半导体物理学
半导体中杂质和缺陷能级
间隙式杂质、替位式杂质
(a) 间隙式扩散(interstitial) (b) 替位式扩散(substitutional)
间隙式杂质： O, Fe, Ni, Zn, Mg
杂质原子比较小
信息科学与工程技术学院
替位式杂质 P，B，As, Al, Ga, Sb, Ge
• 2.1.2 施主杂质、施主能级
+
信息科学与工程技术学院
半导体物理学
半导体中杂质和缺陷能级
2.1 硅、锗晶体中的杂质能级
• 2.1.2 施主杂质、施主能级
多余的电子束缚在正电中心，但这种束缚很弱 很小的能量就可使电子摆脱束缚，成为在晶格中 导电的自由电子，而Ⅴ族原子形成一个不能移动 的正电中心。 硅、锗中的Ⅴ族杂质，能够施放电子而在导带 中产生电子并形成正电中心，称为施主杂质或N 型杂质，掺有N型杂质的半导体叫N型半导体。施 主杂质未电离时是中性的，电离后成为正电中心。
信息科学与工和缺陷能级
总结
受主杂质
信息科学与工程技术学院
施主杂质
半导体物理学
半导体中杂质和缺陷能级
