1第二章半导体中的杂质和缺陷能级要求:●掌握半导体中杂质的作用与杂质能级;●掌握半导体中的缺陷及其影响重点:浅能级和深能级杂质及其作用,杂质的补偿作用2原子并非固定不动,格点原子在平衡位置附近振动;半导体并非纯净,含有若干杂质(基质以外的任何元素);半导体晶格并非完美(完整),存在各种缺陷:点缺陷线缺陷面缺陷⎩⎨⎧实际半导体材料:⎪⎩⎪⎨⎧杂质来源:⎪⎩⎪⎨⎧§2.1 Si 、Ge 晶体中的杂质能级1、替(代)位式杂质间隙式杂质①原材料纯度不够;②工艺过程中引入玷污;③人为掺入杂质—为改善半导体材料性能;(1)Si 、Ge 都具有金刚石结构,一个晶胞内含有8个原子。
3(2)若视晶体中的原子为球体,且最近原子相切:a r ⋅=⋅3412%34)381(34834883333=×=×=a a a r ππ晶胞体积个原子体积则66%是空的相邻两球的半径之和(直径)为立方体体对角线的1/4。
4(3)杂质原子进入半导体中的存在方式:①位于格点原子间的间隙位置——间隙式杂质(一般杂质原子较小)②取代格点原子而位于格点上——替代式杂质(一般杂质原子大小与被取代的晶格原子大小近似,且价电子壳层结构也较相似){Si 、Ge 是Ⅳ族元素,Ⅲ、Ⅴ族元素在Si 、Ge 中是替位式杂质。
杂质浓度:单位体积中的杂质原子数,表示半导体晶体中杂质含量的多少,杂质浓度的单位为cm -3或/cm 3。
替位式杂质和间隙式杂质52、施主杂质施主能级Si中掺P效果上形成正电中心P + +一个价电子被正电中心P +束缚,位于P +周围,此束缚远小于共价键束缚,很小的能量△E 就可以使其挣脱束缚,形成“自由”电子,在晶格中运动(在导带)。
杂质电离:电子脱离杂质原子的束缚成为导电电子的过程。
杂质电离能:电子脱离杂质原子的束缚,成为导电电子所需的能量。
记作△E D 。
△E D 的值Si 中约0.04~0.05eV Ge 中约0.01eV {}<< E g以Si中掺入Ⅴ族替位式杂质P 为例6施主杂质或N 型杂质:Ⅴ族元素施放电子的过程——施主电离;Ⅴ族元素未电离时呈中性——束缚态或中性态;Ⅴ族元素电离后形成正电中心——施主离化态;⎩⎨⎧E cE vE D+++E g△E D一般情况下,杂质浓度较低杂质原子间的相互作用可以忽略所以施主能级是一些相同能量的孤立能级,即不形成能带。
第一章 半导体的能带理论1. 基本概念✧ 共有化运动:原子组成晶体后,由于电子壳层的交叠,电子不在局限在某一个原子上,可以由一个原子转移到相邻的原子上去,因而电子可以在整个晶体中运动,这种运动称为电子的共有化运动。
✧ 单电子近似:假设每个电子是在大量周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。
该势场也是周期性变化的。
✧ 能带的形成:原子相互接近,形成壳层交替→电子共有化运动→能级分裂(分成允带、禁带)→形成能带✧ 能带:晶体中,电子的能量是不连续的,在某些能量区间能级分布是准连续的,在某些区间没有能及分布。
这些区间在能级图中表现为带状,称之为能带。
✧ 价带:P6✧ 导带:P6✧ 禁带:P5✧ 导体✧ 半导体✧ 绝缘体的能带✧ 本征激发:价带上的电子激发成为准自由电子,即价带电子激发成为导带电子的过程,称为本征激发。

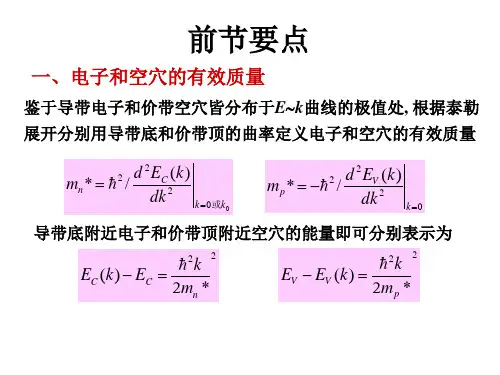

✧ 空穴:具有正电荷q 和正有效质量的粒子✧ 电子空穴对✧ 有效质量:有效质量是在描述晶体中载流子运动时引进的物理量。
它概括了周期性势场对载流子运动的影响,从而使外场力与加速度的关系具有牛顿定律的形式。
其大小由晶体自身的E-k 关系决定。
✧ 载流子及载流子浓度2. 基本理论✧ 晶体中的电子共有化运动✧ 载流子有效质量的物理意义 :当电子在外力作用下运动时,它一方面受到外电场力f的作用,同时还和半导体内部原子、电子相互作用着,电子的加速度应该是半导体内部势场和外电场作用的综合效果。
但是,要找出内部势场的具体形式并且求得加速度遇到一定的困难,引进有效质量后可使问题变得简单,直接把外力f 和电子的加速度联系起来,而内部势场的作用则由有效质量加以概括,使得在解决半导体中电子在外力作用下的运动规律时,可以不涉及半导体内部势场的作用。
第二章 半导体中的杂质与缺陷能级1. 基本概念✧ 杂质存在的两种形式:间隙式杂质:杂质原子位于晶格原子间的间隙位置。
替位式杂质:杂质原子取代晶格原子而位于晶格点处。
