机械设计基础练习题1、用于联结的螺纹牙型是。

a.三角型，b.矩型，c.梯型。

2、键16X100表示。

a.圆头平键高是16mm，b，方头平键宽是16mm，c,圆头平键宽是16mm。

3、M18表示螺纹是18mm。

a中径，b大径，c小径。

4、V带B—1400表示带的长度是1400mm。

a 有效,b 基准c 圆周5、滚动轴承6310/P5的6是表示。

a圆柱滚子轴承，b深沟球轴承，c推力球轴承。

6、在联轴器的选用中，两轴对中性好，转速较低可用，转速高，有振动，可用。

a,弹性柱销联轴器，b凸缘联轴器，c万向联轴器。

7、齿轮或减速箱的轴最常用材料是，柴油机机体最常用的材料是，曲轴的材料是，滚动轴承内外圈的材料是，轴瓦的常用材料是。

a.HTb.QTc.45d.GC r15e.ZC h S n P b11--6。

8、V带的张紧轮应布置在。

a紧边内侧，b松边外侧，c松边内侧。

9、直齿圆柱齿轮、三角带、蜗轮蜗杆传动中，效率最高的是，最低的是，没有准确传动比的是。

a直齿圆柱齿轮传动，b三角带传动，c蜗轮蜗杆传动。

11、自行车前轮轴是，后轮轴是，主动链轮轴是。

a心轴，b转轴，c传动轴。

12、螺纹联接件弹簧垫圈的作用是。

a 防松，b预紧，c自锁二、填空题1、机械是。

2、失效是指。

3、弹性滑动是指。

4、V带传动的有效拉力F与，，有关。

5、渐开线直齿圆柱齿轮的正确啮合条件是，。

连续传动条件是。

6、切削渐开线齿轮常用的方法为，。

用滚刀加工渐开线标准直齿圆柱齿轮不根切的最少齿数为。

7、齿轮常见的失效形式有，，，，。

9、闭式齿轮传动当采用浸油润滑时，齿轮浸入油池中的深度至少为。

10、联轴器的功用是。

11、离合器的功用是。

1.单项选择题(每题有4个备选项，其中只有1个为正确答案。

)(1)在各种机器中都经常使用的零件称为__A__零件。

)A通用B专用C标准D常用(2)组成机械的各个相对运动的实物称为___C_。

)A零件B部件C构件D配件(3)机械中不可拆卸的制造单元体称为__A__。

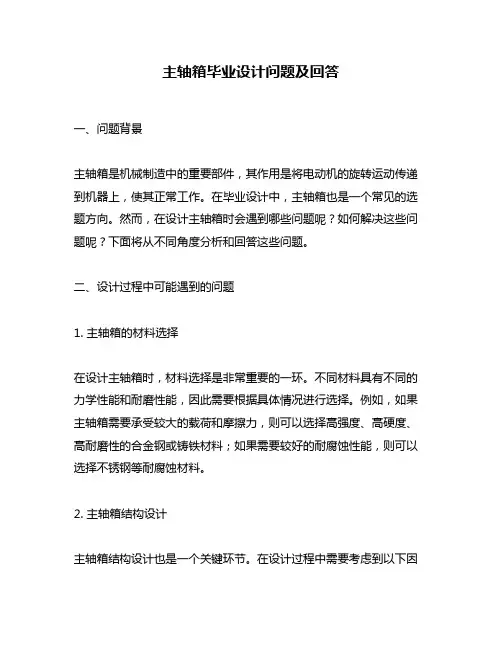

主轴箱毕业设计问题及回答一、问题背景主轴箱是机械制造中的重要部件，其作用是将电动机的旋转运动传递到机器上，使其正常工作。

在毕业设计中，主轴箱也是一个常见的选题方向。

然而，在设计主轴箱时会遇到哪些问题呢？如何解决这些问题呢？下面将从不同角度分析和回答这些问题。

二、设计过程中可能遇到的问题1. 主轴箱的材料选择在设计主轴箱时，材料选择是非常重要的一环。

不同材料具有不同的力学性能和耐磨性能，因此需要根据具体情况进行选择。

例如，如果主轴箱需要承受较大的载荷和摩擦力，则可以选择高强度、高硬度、高耐磨性的合金钢或铸铁材料；如果需要较好的耐腐蚀性能，则可以选择不锈钢等耐腐蚀材料。

2. 主轴箱结构设计主轴箱结构设计也是一个关键环节。

在设计过程中需要考虑到以下因素：传动方式、布局形式、支撑方式、密封方式等。

例如，在传动方式上可以采用皮带传动或齿轮传动；在支撑方式上可以采用滑动支撑或滚动支撑等。

3. 主轴箱的加工工艺主轴箱的加工工艺也是设计过程中需要考虑到的一个重要因素。

在加工过程中需要注意以下问题：如何保证加工精度、如何避免变形等。

此外，还需要选择合适的加工设备和刀具，以确保加工质量。

三、解决问题的方法1. 材料选择在材料选择方面，可以根据主轴箱所需承受的载荷、摩擦力、耐磨性等因素进行综合考虑。

同时还需要考虑材料成本、可用性等因素。

可以通过查阅相关资料或咨询专业人士来确定最合适的材料。

2. 结构设计在结构设计方面，可以参考现有主轴箱的结构，并根据实际情况进行调整和优化。

此外，还可以使用CAD软件进行模拟分析，以确保结构设计符合要求。

3. 加工工艺在加工工艺方面，需要选择合适的加工设备和刀具，并根据具体情况制定详细的加工流程和操作规范。

此外，在加工过程中还需要进行严格的质量控制，以确保加工质量。

四、结论在设计主轴箱时，需要综合考虑材料选择、结构设计和加工工艺等因素。

通过合理选择材料、优化结构设计和制定详细的加工流程和操作规范，可以确保主轴箱具有良好的力学性能和耐磨性能，同时还可以提高生产效率和产品质量。

Internal Combustion Engine &Parts0引言随着科学技术的发展，人们在机械设计中不断地应用更加精密的设备，在设计的过程中，就需要相关的设计人员能够预测出产品的性能、强度、寿命等，并且正确引入相关技术参数来进行精确的计算。

近些年来，随着我国计算机技术的发展以及数据分析相关技术的发展，为相关的计算提供了有效的方法与手段。

将有限元应用力分析应用到机械体结构上，能够充分计算外部的荷载量，以及所引发的应力应变、强度、耐久度的分析，从而能够有效地提高零件的质量，减少零件材料的成本。

有限元分析的结果与软件、建模等有关，在分析过程中，处理方式不当可能造成结果的差异，所以不能过度迷信有限元软件的结果，需要根据具体的情况具体分析。

1有限元分析的概述有限元分析方法作为一种数据处理分析的方法，是近些年来新引进入我国的一种数据分析的方式，其英文名字为FEM 。

它主要是运用数学的计算方法，模拟出物体真实的几何形状，以及负荷量状况，能够将无限的未知量展示出来，这种复杂的计算方法能比其他的代数方法更加准确[1]。

有限元方法是在计算机技术和数值分析方法的基础上发展起来的。

作为一种有效的手段，有限元分析应用在应力分析等领域中，对于机体机构上的外部荷载引起的应力应变以及耐久性、损伤容限、强度等均可以采用试验的方式进行。

有限元分析的过程会发生结果的差异，这与使用的软件和建模过程有关系，在设计中对于软件结果不能迷信，而是要谨慎对待处理方式不通带来的结果差异。

对于具体问题应根据模型试验验证判断结果而来，方能确定有限元结果正确性。

2有限元分析的注意事项工程人员对于有限元分析的精确度和正确性较为关注。

这是因为有限元结果的正确性关系到工程实际的运行。

凭借问题处理经验和有限元理论分析结果，对于有限元分析的注意问题可以归纳如下：①对于有限元分析方法的运用，注意有限元分析方法的流程，加强对有限元结果的认识。

离散网络密度、形函数构造、单元类型、边界条件处理都会产生对结果的影响。

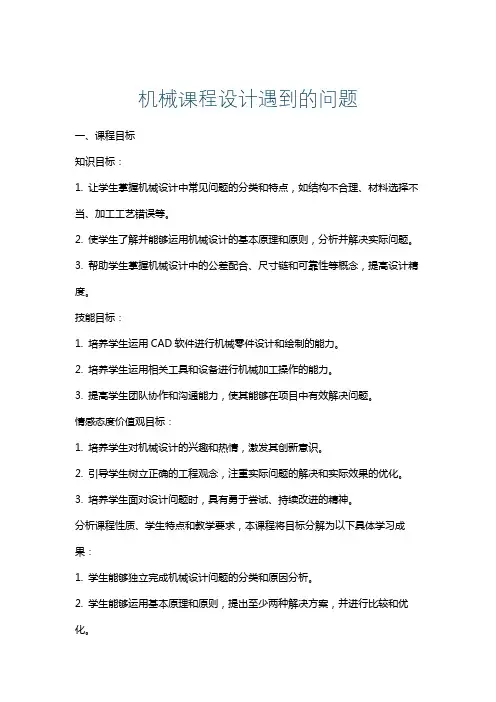

机械课程设计遇到的问题一、课程目标知识目标：1. 让学生掌握机械设计中常见问题的分类和特点，如结构不合理、材料选择不当、加工工艺错误等。

2. 使学生了解并能够运用机械设计的基本原理和原则，分析并解决实际问题。

3. 帮助学生掌握机械设计中的公差配合、尺寸链和可靠性等概念，提高设计精度。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制的能力。

2. 培养学生运用相关工具和设备进行机械加工操作的能力。

3. 提高学生团队协作和沟通能力，使其能够在项目中有效解决问题。

情感态度价值观目标：1. 培养学生对机械设计的兴趣和热情，激发其创新意识。

2. 引导学生树立正确的工程观念，注重实际问题的解决和实际效果的优化。

3. 培养学生面对设计问题时，具有勇于尝试、持续改进的精神。

分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成机械设计问题的分类和原因分析。

2. 学生能够运用基本原理和原则，提出至少两种解决方案，并进行比较和优化。

3. 学生能够在团队项目中，负责某一环节的设计和加工，确保项目顺利进行。

4. 学生能够主动参与课堂讨论，积极发表自己的观点，尊重他人的意见。

5. 学生能够在课程结束后，撰写一份关于机械设计问题的总结报告，体现自己的思考和分析能力。

二、教学内容本课程依据课程目标，选取以下教学内容，确保科学性和系统性：1. 机械设计基本原理与原则：包括结构设计、材料选择、加工工艺等方面的基础知识，对应教材第1章和第2章。

2. 机械零件设计与绘制：运用CAD软件进行零件设计和绘制，包括零件的几何形状、尺寸标注、公差配合等，对应教材第3章。

3. 机械加工工艺：介绍车、铣、磨等常见加工方法，以及加工过程中的质量控制，对应教材第4章。

4. 机械设计问题案例分析：分析实际工程项目中遇到的问题，提出解决方案，并进行优化，对应教材第5章。

5. 团队项目实践：分组进行机械设计项目，涵盖设计、加工、装配等环节，培养学生的实际操作能力。

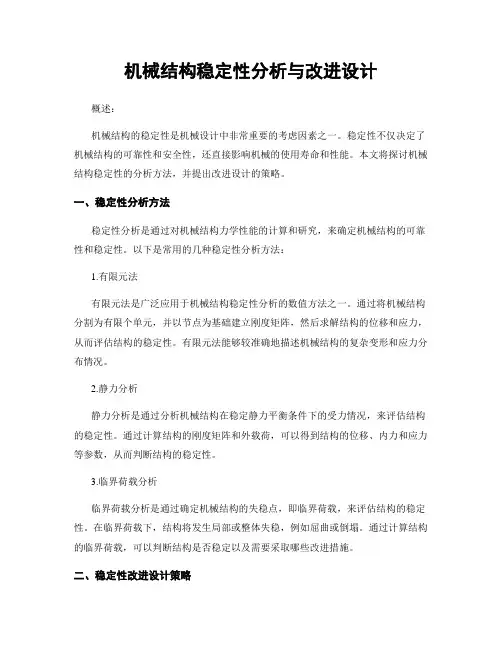

机械结构稳定性分析与改进设计概述：机械结构的稳定性是机械设计中非常重要的考虑因素之一。

稳定性不仅决定了机械结构的可靠性和安全性，还直接影响机械的使用寿命和性能。

本文将探讨机械结构稳定性的分析方法，并提出改进设计的策略。

一、稳定性分析方法稳定性分析是通过对机械结构力学性能的计算和研究，来确定机械结构的可靠性和稳定性。

以下是常用的几种稳定性分析方法：1.有限元法有限元法是广泛应用于机械结构稳定性分析的数值方法之一。

通过将机械结构分割为有限个单元，并以节点为基础建立刚度矩阵，然后求解结构的位移和应力，从而评估结构的稳定性。

有限元法能够较准确地描述机械结构的复杂变形和应力分布情况。

2.静力分析静力分析是通过分析机械结构在稳定静力平衡条件下的受力情况，来评估结构的稳定性。

通过计算结构的刚度矩阵和外载荷，可以得到结构的位移、内力和应力等参数，从而判断结构的稳定性。

3.临界荷载分析临界荷载分析是通过确定机械结构的失稳点，即临界荷载，来评估结构的稳定性。

在临界荷载下，结构将发生局部或整体失稳，例如屈曲或倒塌。

通过计算结构的临界荷载，可以判断结构是否稳定以及需要采取哪些改进措施。

二、稳定性改进设计策略机械结构稳定性问题往往要通过改进设计来解决。

以下是几种常用的改进设计策略：1.结构优化设计结构优化设计是通过调整结构的几何形状、材料和工艺等参数，以优化结构的稳定性。

例如，增大结构的剖面和截面尺寸，提高材料的强度和刚度，改变结构的连接方式等，都可以增强结构的稳定性。

2.支撑和加强在设计中，通过增加支撑和加强部件来增强结构的稳定性是常见的策略。

例如，增加支撑杆、支座、撑杆等，使机械结构在受力时更加坚固和稳定。

3.减少材料的非均匀性材料的非均匀性会导致结构的失稳和变形。

通过选择质量更加均匀的材料，减少材料的缺陷和强度差异，可以提高机械结构的稳定性。

4.增加阻尼和控制系统在某些情况下，通过增加阻尼系统和控制系统来改善机械结构的稳定性是有效的。

浅谈机械结构设计与分析机械结构设计与分析是机械工程中的重要内容之一，它涉及到了机械系统的设计、制造和运行等多个方面。

在机械设计中，结构的设计是最为基础和关键的一环。

好的机械结构设计可以确保机械系统具有良好的性能和稳定的工作状态，提高其效率和可靠性。

同时，结构分析也是机械设计的必要环节，通过分析结构的受力情况和变形情况，可以预测结构的性能和寿命，指导设计优化和制造工艺的改进。

因此，机械结构设计与分析不仅是机械工程专业的重要基础课程，也是工程师在实际工作中必备的技能之一。

本文将从机械结构的基本原理和分析方法入手，深入探讨机械结构设计和分析的理论和实践，帮助读者全面掌握机械结构设计与分析的基本知识和技能。

一、结构设计原理机械结构设计原理是机械工程中最基础的内容之一，它是通过对机械力学和材料力学的基本原理和公式进行分析和计算，来进行机械结构设计的过程。

机械结构设计原理包括静力学、动力学、强度学和刚度学等方面的知识，这些原理是机械结构设计的基础，能够为机械结构的设计和分析提供理论支持。

在机械结构设计中，静力学是最基础的原理之一。

静力学研究机械系统在静态平衡状态下的受力情况和力的平衡。

在机械结构设计中，静力学可以用于计算机械结构在不同工况下的荷载情况和材料受力情况，为机械结构的设计提供理论基础。

动力学是机械结构设计中的另一个重要原理。

动力学研究机械系统在动态工况下的受力情况和变形情况。

在机械结构设计中，动力学可以用于计算机械系统的动态响应和振动特性，评估机械系统的可靠性和安全性。

强度学是机械结构设计中不可或缺的一部分。

强度学研究材料的抗拉、抗压、抗弯等性能，并且通过应力和应变的计算来评估机械系统的强度和刚度。

在机械结构设计中，强度学可以用于计算机械系统的材料受力情况，为机械系统的设计提供强度和稳定性方面的支持。

刚度学是机械结构设计中非常重要的一部分。

刚度学研究机械系统在不同工况下的变形情况，并通过变形的计算来评估机械系统的刚度和稳定性。

绪论1、机器的基本组成要素是什么【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

2、什么是通用零件什么是专用零件试各举三个实例。

【答】在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

3、在机械零件设计过程中，如何把握零件与机器的关系【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

机械设计总论1、机器由哪三个基本组成部分组成传动装置的作用是什么【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。

传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。

2、什么叫机械零件的失效机械零件的主要失效形式有哪些【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。

机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。

3、什么是机械零件的设计准则机械零件的主要设计准则有哪些【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。

机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。

浴盆曲线分为三段：第Ⅰ段代表早期失效阶段，失效率由开始时很高的数值急剧地下降到某一稳定的数值；第Ⅱ段代表正常使用阶段，失效率数值缓慢增长；第Ⅲ段代表损坏阶段，失效率数值由稳定的数值逐渐急剧上升。

第一章机械设计基础知识1.2 以部机器一般有哪几部分组成？机械设计课以研究哪一部分为主？1.3 什么叫零件，构件和部件？什么叫通用机械零件？什么叫专用机械零件？1.4 研究通用机械零件设计方法的一般步骤是什么？以某一机械零件和机械产品为例来体会这一问题？1.5 试述本课程的内容，性质和任务，说明本课程在机械专业中所占的重要地位。

1.6 本课程与那些先修课程有关？为了学好本课程，你准备怎样复习这些先修课程？1.7 机械设计的一般程序是什么？各个阶段大致需要完成哪些任务？1.8 设计机器应满足的基本要求是什么？试以某一机器为例来说明。

1.9 什么是标准化，系列化和通用化？在机械设计中采用”三化”有那些重要意义？1.10 机械设计应该满足那些基本准则？1.11 写出零件的强度条件表达式，并说明各个符号代表的物理意义。

1.12 零件材料的极限应力如何确定？1.13 什么叫机械零件的里雅失效？机械零件的主要的实效形式有哪些？1.14 什么是可靠性？可发现与可靠度有什么区别？为什么要对零件进行可靠性计算？1.15 机械设计中为什么常用等可靠度的零件？1.16 提高机械零件强度的措施有哪些？1.17 在什么条件下要按刚度条件设计零件？提高零件的刚度有哪些措施？某轴的材料从碳刚改为合金钢，其尺寸形状不变，轴的刚度能否提高？1.18 选用机械零件材料时主要考虑什么原则？1.19 钢常用的热处理方法有几种？各种热处理方法的目的是什么？1.20 铸造零件与锻造零件相比有和优点，缺点？设计时如何选择？1.21 设计机械零件时，应从哪些方面考虑以及如何改善零件的工艺性？1.22 举例说明什么叫静载荷，动载荷，静应力和变应力呢？1.23 变应力有哪几种基本类型？怎样区别他们？1.24 什么是名义载荷，载荷系数及计算载荷？他们之间的在关系怎样？1.25 什么是零件的工作应力，计算应力，极限应力和许用应力？1.26 影响材料的极限应力的因素有哪些？1.27 S a, S,n$ max 5 mir)r5个参数各代表什么？绘图说明当 3 m等于250MPa时,r等于0.25 时，应力随时间变化的曲线。

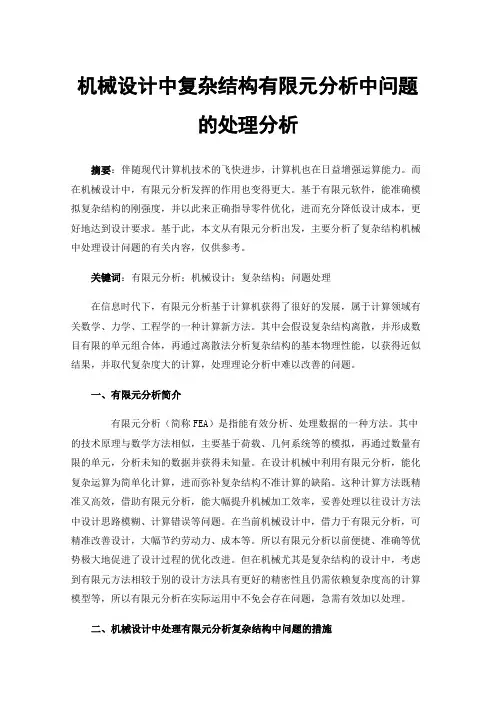

机械设计中复杂结构有限元分析中问题的处理分析摘要：伴随现代计算机技术的飞快进步，计算机也在日益增强运算能力。

而在机械设计中，有限元分析发挥的作用也变得更大。

基于有限元软件，能准确模拟复杂结构的刚强度，并以此来正确指导零件优化，进而充分降低设计成本，更好地达到设计要求。

基于此，本文从有限元分析出发，主要分析了复杂结构机械中处理设计问题的有关内容，仅供参考。

关键词：有限元分析；机械设计；复杂结构；问题处理在信息时代下，有限元分析基于计算机获得了很好的发展，属于计算领域有关数学、力学、工程学的一种计算新方法。

其中会假设复杂结构离散，并形成数目有限的单元组合体，再通过离散法分析复杂结构的基本物理性能，以获得近似结果，并取代复杂度大的计算，处理理论分析中难以改善的问题。

一、有限元分析简介有限元分析（简称FEA）是指能有效分析、处理数据的一种方法。

其中的技术原理与数学方法相似，主要基于荷载、几何系统等的模拟，再通过数量有限的单元，分析未知的数据并获得未知量。

在设计机械中利用有限元分析，能化复杂运算为简单化计算，进而弥补复杂结构不准计算的缺陷。

这种计算方法既精准又高效，借助有限元分析，能大幅提升机械加工效率，妥善处理以往设计方法中设计思路模糊、计算错误等问题。

在当前机械设计中，借力于有限元分析，可精准改善设计，大幅节约劳动力、成本等。

所以有限元分析以前便捷、准确等优势极大地促进了设计过程的优化改进。

但在机械尤其是复杂结构的设计中，考虑到有限元方法相较于别的设计方法具有更好的精密性且仍需依赖复杂度高的计算模型等，所以有限元分析在实际运用中不免会存在问题，急需有效加以处理。

二、机械设计中处理有限元分析复杂结构中问题的措施1、简化模型在机械设计中，所选用的有限元计算模型所起的作用至关重要。

唯有做好模型处理工作，方才能事半功倍，万不可掉以轻心。

针对复杂结构下面的静、动力问题，一般需要考虑的是以下问题：（1）简化结构模型针对复杂结构，若不用其中的几何、受力特征，而全部根据三维实体来展开分析，就需要涉及巨大的计算量，且得到的结果可能也不好。

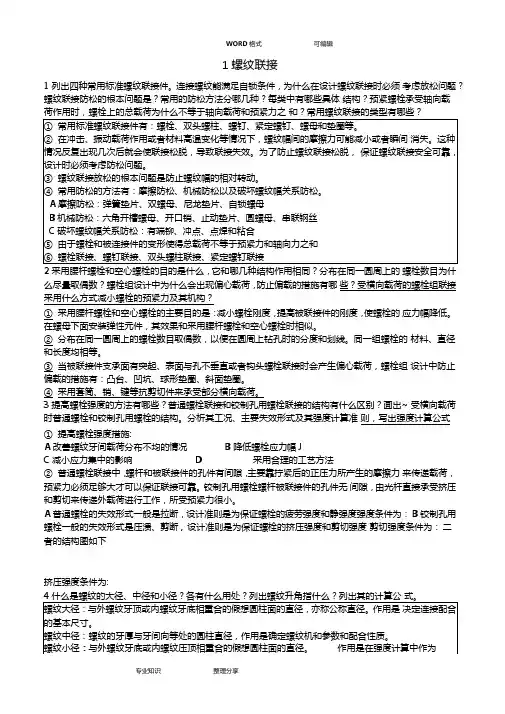

WORD格式可编辑1螺纹联接1列出四种常用标准螺纹联接件。

连接螺纹能满足自锁条件，为什么在设计螺纹联接时必须考虑放松问题？螺纹联接防松的根本问题是？常用的防松方法分哪几种？每类中有哪些具体结构？预紧螺栓承受轴向载2采用腰杆螺栓和空心螺栓的目的是什么，它和哪几种结构作用相同？分布在同一圆周上的螺栓数目为什么尽量取偶数？螺栓组设计中为什么会出现偏心载荷，防止偏载的措施有哪些？受横向载荷的螺栓组联接采用什么方式减小螺栓的预紧力及其机构？①采用腰杆螺栓和空心螺栓的主要目的是：减小螺栓刚度，提高被联接件的刚度，使螺栓的应力幅降低。

在螺母下面安装弹性元件，其效果和采用腰杆螺栓和空心螺栓时相似。

②分布在同一圆周上的螺栓数目取偶数，以便在圆周上钻孔时的分度和划线。

同一组螺栓的材料、直径和长度均相等。

③当被联接件支承面有突起、表面与孔不垂直或者钩头螺栓联接时会产生偏心载荷，螺栓组设计中防止偏载的措施有：凸台、凹坑、球形垫圈、斜面垫圈。

④采用套筒、销、键等抗剪切件来承受部分横向载荷。

3提高螺栓强度的方法有哪些？普通螺栓联接和铰制孔用螺栓联接的结构有什么区别？画出~ 受横向载荷时普通螺栓和铰制孔用螺栓的结构。

分析其工况、主要失效形式及其强度计算准则，写出强度计算公式①提高螺栓强度措施:A改善螺纹牙间载荷分布不均的情况 B 降低螺栓应力幅JC减小应力集中的影响 D 采用合理的工艺方法②普通螺栓联接中，螺杆和被联接件的孔件有间隙，主要靠拧紧后的正压力所产生的摩擦力来传递载荷，预紧力必须足够大才可以保证联接可靠。

铰制孔用螺栓螺杆被联接件的孔件无间隙，由光杆直接承受挤压和剪切来传递外载荷进行工作，所受预紧力很小。

A普通螺栓的失效形式一般是拉断，设计准则是为保证螺栓的疲劳强度和静强度强度条件为：B铰制孔用螺栓一般的失效形式是压溃、剪断，设计准则是为保证螺栓的挤压强度和剪切强度剪切强度条件为：二者的结构图如下挤压强度条件为:2键联接1键的作用？键联接分类有哪些？无键联接的类型有哪些？答：花键按齿形不同可以分为：矩形花键和渐开线花键。

第1篇一、基础知识与应用1. 请简要介绍机械结构设计的基本原则和目标。

2. 金属材料的分类有哪些？请举例说明。

3. 解释以下概念：弹性变形、塑性变形、疲劳强度、断裂强度。

4. 在机械设计中，如何进行受力分析？5. 简述机械制图中的正投影、斜投影、轴测投影的区别。

6. 介绍齿轮传动、链传动、带传动的原理和特点。

7. 在机械结构设计中，如何提高结构的刚度？8. 简述机械结构设计中常见的连接方式，并说明其优缺点。

9. 请解释什么是公差配合？在机械设计中如何合理选择公差？10. 在机械结构设计中，如何进行热处理？二、计算与设计1. 已知一轴的直径为50mm，材料为45钢，许用扭转应力为[τ]=100MPa，试计算该轴的扭转角。

2. 设计一个单级斜齿轮传动，已知主动轮齿数z1=20，从动轮齿数z2=40，模数m=2mm，齿宽b=40mm，材料为20CrMnTi，计算该齿轮传动的理论承载能力。

3. 设计一个悬臂梁，已知悬臂长度L=300mm，材料为Q235钢，最大载荷F=10kN，求悬臂梁的最大弯矩。

4. 设计一个圆柱螺旋弹簧，已知弹簧钢丝直径d=8mm，弹簧圈数n=10，材料为60Si2Mn，自由高度H0=100mm，最大载荷F=15kN，求弹簧的刚度。

5. 设计一个连杆机构，已知输入轴转速n=120r/min，输出轴转速n2=240r/min，连杆长度L1=100mm，连杆长度L2=150mm，求连杆机构的效率。

三、案例分析1. 分析以下机械结构设计案例，指出其优缺点，并提出改进意见。

案例：某汽车变速箱齿轮箱结构设计。

2. 分析以下机械结构设计案例，说明其设计思路和关键技术。

案例：某高速列车转向架结构设计。

3. 分析以下机械结构设计案例，探讨其设计过程中可能遇到的问题及解决方案。

案例：某核电站反应堆压力容器结构设计。

四、项目管理与团队协作1. 在机械结构设计中，如何进行项目管理？2. 请简要介绍机械结构设计中的沟通协作方式。

第1篇一、基础知识1. 请简述机械设计的定义及其在制造业中的重要性。

2. 机械设计的基本原则有哪些？3. 机械设计的主要步骤是什么？4. 请列举三种常见的机械设计方法。

5. 请简述机械设计中的“功能”和“结构”之间的关系。

6. 请解释什么是公差和配合？7. 请列举三种常见的机械设计材料。

8. 请简述机械设计中常用的热处理方法。

9. 请解释什么是尺寸链？尺寸链在机械设计中有何作用？10. 请简述机械设计中常见的公差符号及其含义。

二、机械设计应用1. 请举例说明尺寸链在机械设计中的应用。

2. 请举例说明在机械设计中如何利用公差和配合保证零件的互换性。

3. 请举例说明机械设计中如何利用材料的热处理方法提高零件的机械性能。

4. 请举例说明在机械设计中如何利用机械传动机构实现动力传递。

5. 请举例说明在机械设计中如何利用机械结构实现预期的功能。

6. 请举例说明在机械设计中如何利用机械系统实现预期的运动规律。

7. 请举例说明在机械设计中如何利用机械控制系统实现自动化控制。

8. 请举例说明在机械设计中如何利用计算机辅助设计（CAD）技术提高设计效率。

9. 请举例说明在机械设计中如何利用有限元分析（FEA）技术预测和优化结构强度。

10. 请举例说明在机械设计中如何利用机械设计规范和标准提高设计质量。

三、实际案例分析1. 请分析以下案例：某公司设计一款用于自动化生产线的输送带，要求在保证可靠性的前提下，降低成本和提高生产效率。

2. 请分析以下案例：某公司设计一款用于建筑行业的混凝土搅拌机，要求提高搅拌效率，降低能耗，并保证搅拌质量。

3. 请分析以下案例：某公司设计一款用于航空航天领域的发动机，要求提高发动机性能，降低重量，并保证可靠性。

4. 请分析以下案例：某公司设计一款用于农业机械的收割机，要求提高收割效率，降低能耗，并保证作物损伤。

5. 请分析以下案例：某公司设计一款用于环保行业的垃圾处理设备，要求提高处理效率，降低能耗，并保证处理效果。

机械结构设计中的振动分析引言：机械工程是一门应用科学，涉及到设计、制造和运用机械设备的原理和方法。

在机械工程中，振动是一个重要的问题。

振动分析是一种研究和评估机械结构在运行过程中振动特性的方法。

本文将探讨机械结构设计中的振动分析的重要性以及常用的分析方法。

一、振动分析的重要性振动是机械结构中普遍存在的现象，它可能导致结构疲劳、噪音、失效等问题。

因此，对机械结构进行振动分析是至关重要的。

通过振动分析，可以评估结构的稳定性、寿命以及运行的可靠性。

同时，振动分析还可以帮助工程师优化设计，减少结构的振动幅度，提高机械设备的性能和可靠性。

二、振动分析的方法1. 动力学模型在进行振动分析之前，首先需要建立机械结构的动力学模型。

动力学模型可以描述机械结构在受到外部激励时的振动响应。

根据具体的问题，可以采用刚体模型、弹性模型或者复杂的有限元模型来建立动力学模型。

2. 模态分析模态分析是一种常用的振动分析方法。

它通过计算机模拟机械结构在固有频率下的振动模态，来评估结构的振动特性。

模态分析可以帮助工程师确定结构的固有频率、振动模态形态以及可能存在的共振问题。

3. 频率响应分析频率响应分析是一种通过叠加不同频率的激励信号，来评估结构在不同频率下的振动响应的方法。

通过频率响应分析，可以得到结构的频率响应函数和振动幅度。

这有助于工程师了解结构在不同频率下的振动特性，并进行振动控制和优化设计。

4. 振动模态测试振动模态测试是一种通过实验手段来测量机械结构的振动模态的方法。

通过振动传感器和数据采集设备，可以获取结构在不同频率下的振动模态。

振动模态测试可以验证和修正理论模型，提供准确的振动特性数据。

结论：机械结构设计中的振动分析是确保机械设备性能和可靠性的重要步骤。

通过振动分析，工程师可以评估结构的振动特性，优化设计，减少振动幅度，提高机械设备的性能和可靠性。

在实际工程中，可以采用动力学模型、模态分析、频率响应分析和振动模态测试等方法来进行振动分析。

机械结构工程师面试题及答案1.请介绍一下您的机械结构工程师背景以及相关的工作经验。

回答：我本科学习机械工程，并在过去五年里，专注于机械结构设计与分析。

我曾在ABC公司担任机械工程师一职，负责设计和优化各类机械结构，其中包括提高产品强度、降低重量、提高生产效率等任务。

在该职位上，我成功设计了一种新型齿轮系统，将产品的寿命提高了20%，并且通过精细的结构分析降低了制造成本。

2.请详细说明您在机械结构设计中所使用的软件工具，以及您熟练掌握的程度。

回答：我熟练掌握SolidWorks、ANSYS等专业机械设计和仿真软件。

通过SolidWorks，我能够进行三维建模和工程图纸的制作，而在ANSYS中，我能够进行结构强度、热分析等仿真工作。

在上一家公司，我成功运用这些工具优化了一款重型机械的结构设计，显著提升了其性能。

3.请分享您在项目管理方面的经验，特别是在协调多个团队成员和处理紧急问题方面的能力。

回答：在ABC公司，我负责一个跨部门项目，团队成员包括机械工程师、电气工程师和生产人员。

我采用了敏捷项目管理方法，确保了沟通高效，并及时解决了一些设计问题，保证了项目按时完成。

在一个突发情况下，我们团队快速响应，调整设计方案，最终保障了项目的成功交付。

4.您在机械结构设计中是如何考虑成本效益和可持续性的？请提供具体的案例。

回答：在设计过程中，我时刻关注材料选择、制造工艺和生命周期成本。

例如，在上一项目中，我选择了高强度轻量材料，既提高了产品性能，又减轻了整体重量，从而降低了运输和制造成本。

此外，我们优化的结构设计还延长了产品使用寿命，符合可持续性发展的理念。

5.在机械结构设计中，如何平衡创新性和实用性？请分享您在这方面的经验。

回答：我认为创新性和实用性并不是对立的关系，而是相辅相成的。

在设计中，我注重结合最新技术趋势，同时考虑产品的实际应用场景。

在上一项目中，我们引入了先进的材料和结构设计理念，但在确保产品满足实际需求的前提下，避免了不必要的复杂性，保证了产品的可制造性和可维护性。

轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。

3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。

2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解： 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

3、试分析指出图中所示轴系结构中的错误，说明原因。

图中齿轮用油润滑，轴承用脂润滑。

解: 每指出1个错误得1分，说明错误原因得1分。

总分不超过10分。

存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。

2）全固式结构中，轴左端的弹性挡圈多余，应去掉。

3）端盖处没有调整垫片，不能调整轴承游隙。

（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。

3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。

《机械装备结构设计》面试题目（一）机械设计有三种不同的类型开发性设计：这种设计的创新性很强。

机开发性设计的过程最复杂。

适应性设计：对现有的机械进行局部的修改或增补的设计。

参数化设计：不改变基本结构、只改变功能范围、机械的尺度和参数的设计。

适应性设计、参数化设计更常见的设计过程。

（二）机械设计的一般过程：设计阶段、设计工作内容、应完成的报告或图纸。

计划阶段： 1）根据市场需求，或受用户委托，或由主管部门下达，提出设计任务。

2）进行可行性研究，重大问题应召开有关方面专家参加的论证会。

3）编制设计任务书。

4）提出可行性论证报告。

5）提出设计任务书，任务书应尽可能详细具体，应包括主要的功能指标，它是以后设计、评审、验收的依据。

6）签订技术经济合同。

方案设计阶段： 1）根据设计任务书，通过调查研究和必要的分析（还可能需要进行原理性的试验），提出机械的工作原理。

2）进行必要的运动学设计（一般是初步的、粗略的），提出几种机械系统运动方案。

3）经过分析、对比和评价，作出决策，确定出最佳总体方案。

提出方案的原理图和机构运动简图，图中应有必要的最基本的参数。

技术设计阶段： 1）运动学分析与设计。

2）工作能力分析与设计。

3）动力学分析与设计。

4）结构设计。

5）装配图和零件图的绘制。

完成机械产品的全套技术资料，包括： 1）标注齐全的全套完整的图纸,包括外购件明细表。

2）设计计算说明书。

3）使用维护说明书。

试制试验阶段：通过试制和试验，发现问题，加以改进，一般是回到技术设计阶段，修改某一部分设计结果。

1）提出试制和试验报告。

2）提出改进措施，修改部分图纸和设计计算说明书。

投产以后： 1）收集用户反馈意见，研究使用中发现的问题，进行改进。

2）收集市场变化的情况。

3）对原机型提出改进措施，修改部分图纸和相关的说明书。

4）根据用户反馈意见和市场变化情况，提出设计新型号的建议。

不同类型的设计，其过程也不尽相同，并没有一个通用的、一成不变的程序。

螺纹连接【例题一】 已知一个托架的边板用6个螺栓与相邻的机架相连接。

托架受一与边板螺栓组的垂直对称轴线相平行，距离为250mm ，大小为P=60KN 的载荷作用。

现有如图所示的两种螺栓组布置形式，设采用铰制孔用螺栓连接，试问那一种布置形式所用的螺栓直径较小？分析其原因。

[解题要点] 本题是典型的承受工作剪力的紧螺栓连接。

(1)载荷P 应平移到螺栓组的形心，原载荷P 转化为作用于形心的载荷P 和绕形心的转矩mm N L P T ⋅=⨯=⨯=1500025060(2)在载荷P 的作用下，螺栓组连接受到横向工作载荷的作用，并且两螺栓组所受的横向载荷并不相同。
