探析环网柜在配电系统中的应用

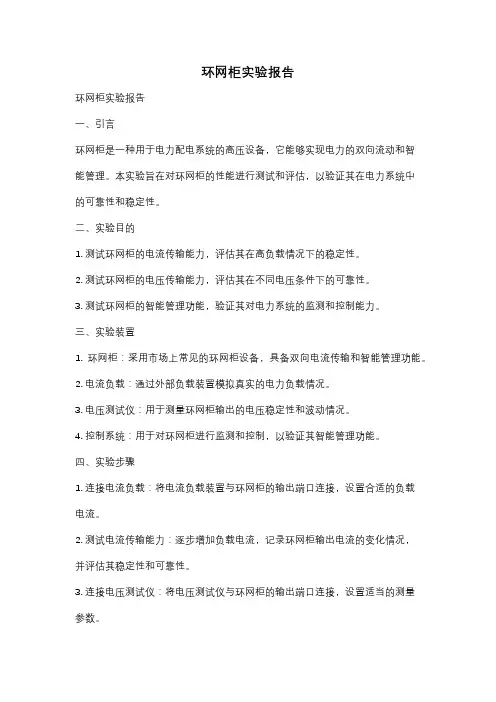

环网柜实验报告环网柜实验报告一、引言环网柜是一种用于电力配电系统的高压设备，它能够实现电力的双向流动和智能管理。

本实验旨在对环网柜的性能进行测试和评估，以验证其在电力系统中的可靠性和稳定性。

二、实验目的1. 测试环网柜的电流传输能力，评估其在高负载情况下的稳定性。

2. 测试环网柜的电压传输能力，评估其在不同电压条件下的可靠性。

3. 测试环网柜的智能管理功能，验证其对电力系统的监测和控制能力。

三、实验装置1. 环网柜：采用市场上常见的环网柜设备，具备双向电流传输和智能管理功能。

2. 电流负载：通过外部负载装置模拟真实的电力负载情况。

3. 电压测试仪：用于测量环网柜输出的电压稳定性和波动情况。

4. 控制系统：用于对环网柜进行监测和控制，以验证其智能管理功能。

四、实验步骤1. 连接电流负载：将电流负载装置与环网柜的输出端口连接，设置合适的负载电流。

2. 测试电流传输能力：逐步增加负载电流，记录环网柜输出电流的变化情况，并评估其稳定性和可靠性。

3. 连接电压测试仪：将电压测试仪与环网柜的输出端口连接，设置适当的测量参数。

4. 测试电压传输能力：在不同电压条件下，记录环网柜输出电压的稳定性和波动情况，并进行评估。

5. 测试智能管理功能：通过控制系统对环网柜进行监测和控制，验证其对电力系统的智能管理能力。

五、实验结果与分析1. 电流传输能力：实验结果显示，在高负载情况下，环网柜能够稳定传输电流，且输出电流波动较小，说明其具备良好的负载适应能力。

2. 电压传输能力：实验结果表明，在不同电压条件下，环网柜能够稳定输出电压，且电压波动范围较小，说明其具备良好的电压调节能力。

3. 智能管理功能：通过控制系统对环网柜进行监测和控制，实验结果显示环网柜能够准确监测电力系统的状态，并根据需要进行调节和控制，具备较高的智能管理能力。

六、实验结论本实验验证了环网柜在电力系统中的可靠性和稳定性。

实验结果表明，环网柜具备良好的电流传输能力和电压传输能力，能够稳定输出电流和电压，并具备智能管理功能，能够对电力系统进行有效监测和控制。

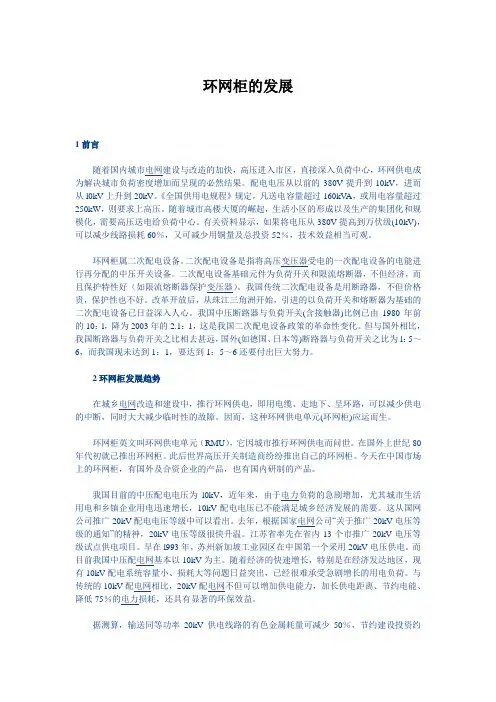

环网柜的发展1前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。

配电电压从以前的380V提升到10kV，进而从l0kV上升到20kV。

《全国供用电规程》规定，凡送电容量超过160kV A，或用电容量超过250kW，则要求上高压。

随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。

有关资料显示，如果将电压从380V提高到万伏级(10kV)，可以减少线路损耗60％，又可减少用铜量及总投资52％，技术效益相当可观。

环网柜属二次配电设备。

二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。

二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。

我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。

改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心。

我国中压断路器与负荷开关(含接触器)比例已由1980年前的10：l，降为2003年的2.1：1，这是我国二次配电设备政策的革命性变化。

但与国外相比，我国断路器与负荷开关之比相去甚远，国外(如德国、日本等)断路器与负荷开关之比为l：5～6，而我国现未达到1：1，要达到1：5～6还要付出巨大努力。

2环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。

因而，这种环网供电单元(环网柜)应运而生。

环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。

在国外上世纪80年代初就已推出环网柜。

此后世界高压开关制造商纷纷推出自己的环网柜。

今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。

我国目前的中压配电电压为l0kV，近年来，由于电力负荷的急剧增加，尤其城市生活用电和乡镇企业用电迅速增长，10kV配电电压已不能满足城乡经济发展的需要。

环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。

它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。

2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。

高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。

中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。

低压室则将中压电能转换为供给用户使用的低压电能。

3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。

当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。

低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。

同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。

4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。

- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。

- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。

- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。

5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。

它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。

6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。

未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。

另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

环网柜总结简介环网柜是一种用于配电网的设备，用于实现中压电力系统的开关和保护功能。

它采用模块化设计，能够满足不同规模和要求的配电系统。

功能特点环网柜具有以下几个主要的功能特点：1.开关功能：环网柜能够实现电力系统的开关操作，包括对供电线路的断开和闭合控制。

它可以有效地切断电路，保护电力设备和人身安全。

2.保护功能：环网柜能够对电力系统进行保护，包括对电流、电压、频率等参数的监测和控制。

当电网出现异常情况时，环网柜能够及时做出反应，切断电路，保护电力设备免受损坏。

3.自动化控制：环网柜具备自动化控制功能，可以实现对电力系统的自动化运行。

它可以配备各种传感器和监测装置，实时获取电网的运行状态，并根据设定的参数进行自动调整和控制。

4.可靠性高：由于环网柜采用模块化设计，每个模块都具备独立的开关和保护功能，因此在某个模块发生故障时，不会影响整个系统的运行。

这种设计能够提高环网柜的可靠性，保障电力系统的稳定运行。

应用领域环网柜在各个领域都有广泛的应用，特别是在城市配电网建设和运维中起到了重要的作用。

以下是环网柜的主要应用领域：1.城市供电：环网柜可以用于城市供电系统，实现对城市电力负载的合理分配和调控。

它可以根据电力需求的变化，灵活地控制电力的分配和供应，确保城市供电的稳定和可靠。

2.工业园区：工业园区通常需要大量的电力供应，环网柜可以满足对工业园区的配电需求。

它可以实现对各个生产区域的电力分配和保护，确保工业设备的正常运行。

3.商业中心：商业中心通常需要高可靠性的电力供应，以保障商业中心内各种设备正常运行。

环网柜可以实现对商业中心的电力分配和保护，提供可靠的电力供应。

4.住宅小区：住宅小区也是环网柜的重要应用领域。

环网柜可以实现对小区内每栋建筑物的电力分配和保护，确保居民用电的稳定和安全。

发展趋势随着电力系统的不断发展和智能化水平的提高，环网柜作为其中重要的组成部分，也在不断发展和完善。

以下是环网柜的一些发展趋势：1.智能化：环网柜将越来越智能化，采用更先进的传感器和监测装置，实现对电力系统的智能监测和控制。

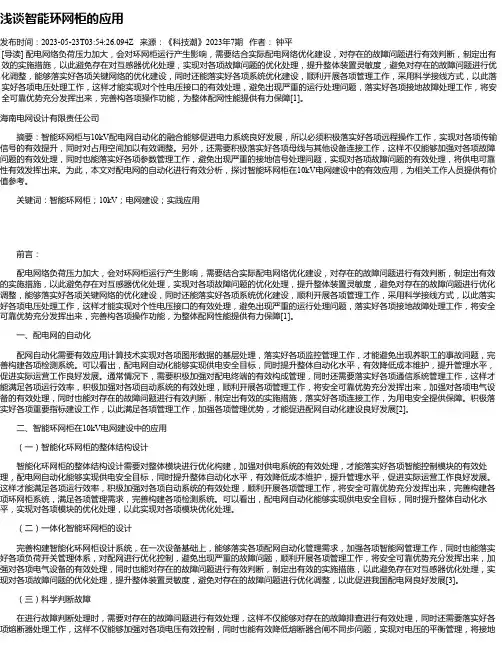

浅谈智能环网柜的应用发布时间：2023-05-23T03:54:26.094Z 来源：《科技潮》2023年7期作者：钟平[导读] 配电网络负荷压力加大，会对环网柜运行产生影响，需要结合实际配电网络优化建设，对存在的故障问题进行有效判断，制定出有效的实施措施，以此避免存在对互感器优化处理，实现对各项故障问题的优化处理，提升整体装置灵敏度，避免对存在的故障问题进行优化调整，能够落实好各项关键网络的优化建设，同时还能落实好各项系统优化建设，顺利开展各项管理工作，采用科学接线方式，以此落实好各项电压处理工作，这样才能实现对个性电压接口的有效处理，避免出现严重的运行处理问题，落实好各项接地故障处理工作，将安全可靠优势充分发挥出来，完善构各项操作功能，为整体配网性能提供有力保障[1]。

海南电网设计有限责任公司摘要：智能环网柜与10kV配电网自动化的融合能够促进电力系统良好发展，所以必须积极落实好各项远程操作工作，实现对各项传输信号的有效提升，同时对占用空间加以有效调整。

另外，还需要积极落实好各项母线与其他设备连接工作，这样不仅能够加强对各项故障问题的有效处理，同时也能落实好各项参数管理工作，避免出现严重的接地信号处理问题，实现对各项故障问题的有效处理，将供电可靠性有效发挥出来。

为此，本文对配电网的自动化进行有效分析，探讨智能环网柜在10kV电网建设中的有效应用，为相关工作人员提供有价值参考。

关键词：智能环网柜；10kV；电网建设；实践应用前言：配电网络负荷压力加大，会对环网柜运行产生影响，需要结合实际配电网络优化建设，对存在的故障问题进行有效判断，制定出有效的实施措施，以此避免存在对互感器优化处理，实现对各项故障问题的优化处理，提升整体装置灵敏度，避免对存在的故障问题进行优化调整，能够落实好各项关键网络的优化建设，同时还能落实好各项系统优化建设，顺利开展各项管理工作，采用科学接线方式，以此落实好各项电压处理工作，这样才能实现对个性电压接口的有效处理，避免出现严重的运行处理问题，落实好各项接地故障处理工作，将安全可靠优势充分发挥出来，完善构各项操作功能，为整体配网性能提供有力保障[1]。

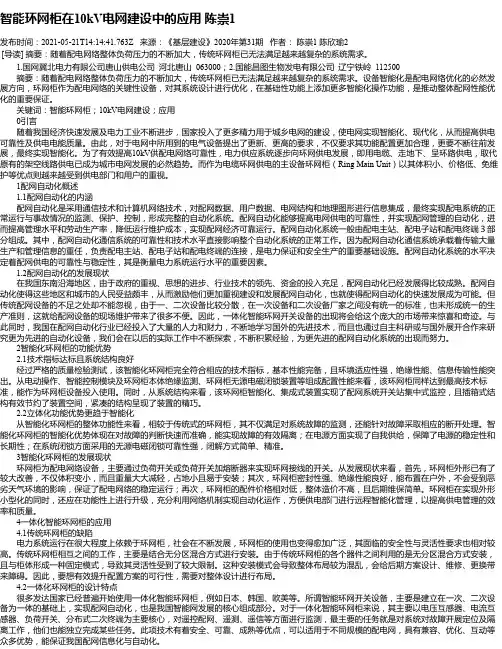

智能环网柜在10kV电网建设中的应用陈崇1发布时间：2021-05-21T14:14:41.763Z 来源：《基层建设》2020年第31期作者：陈崇1 陈欣瑜2 [导读] 摘要：随着配电网络整体负荷压力的不断加大，传统环网柜已无法满足越来越复杂的系统需求。

1.国网冀北电力有限公司唐山供电公司河北唐山 063000；2.国能昌图生物发电有限公司辽宁铁岭 112500摘要：随着配电网络整体负荷压力的不断加大，传统环网柜已无法满足越来越复杂的系统需求。

设备智能化是配电网络优化的必然发展方向，环网柜作为配电网络的关键性设备，对其系统设计进行优化，在基础性功能上添加更多智能化操作功能，是推动整体配网性能优化的重要保证。

关键词：智能环网柜；10kV电网建设；应用 0引言随着我国经济快速发展及电力工业不断进步，国家投入了更多精力用于城乡电网的建设，使电网实现智能化、现代化，从而提高供电可靠性及供电电能质量。

由此，对于电网中所用到的电气设备提出了更新、更高的要求，不仅要求其功能配置更加合理，更要不断往前发展，最终实现智能化。

为了有效提高10kV供配电网络可靠性，电力供应系统逐步向环网供电发展，即用电缆、走地下、呈环路供电，取代原有的架空线路供电已成为城市电网发展的必然趋势。

而作为电缆环网供电的主设备环网柜（Ring Main Unit）以其体积小、价格低、免维护等优点则越来越受到供电部门和用户的重视。

1配网自动化概述1.1配网自动化的内涵配网自动化是采用通信技术和计算机网络技术，对配网数据、用户数据、电网结构和地理图形进行信息集成，最终实现配电系统的正常运行与事故情况的监测、保护、控制，形成完整的自动化系统。

配网自动化能够提高电网供电的可靠性，并实现配网管理的自动化，进而提高管理水平和劳动生产率，降低运行维护成本，实现配网经济可靠运行。

配网自动化系统一般由配电主站、配电子站和配电终端３部分组成。

其中，配网自动化通信系统的可靠性和技术水平直接影响整个自动化系统的正常工作。

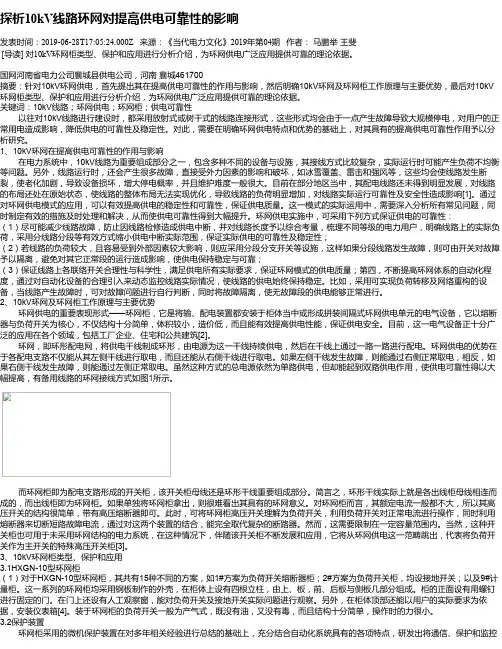

探析10kV线路环网对提高供电可靠性的影响发表时间：2019-06-28T17:05:24.000Z 来源：《当代电力文化》2019年第04期 作者： 马鹏举 王斐[导读] 对10kV环网柜类型、保护和应用进行分析介绍，为环网供电广泛应用提供可靠的理论依据。

国网河南省电力公司襄城县供电公司，河南 襄城461700 摘要：针对10kV环网供电，首先提出其在提高供电可靠性的作用与影响，然后明确10kV环网及环网柜工作原理与主要优势，最后对10kV环网柜类型、保护和应用进行分析介绍，为环网供电广泛应用提供可靠的理论依据。关键词：10kV线路；环网供电；环网柜；供电可靠性

以往对10kV线路进行建设时，都采用放射式或树干式的线路连接形式，这些形式均会由于一点产生故障导致大规模停电，对用户的正常用电造成影响，降低供电的可靠性及稳定性。对此，需要在明确环网供电特点和优势的基础上，对其具有的提高供电可靠性作用予以分析研究。1、10kV环网在提高供电可靠性的作用与影响

在电力系统中，10kV线路为重要组成部分之一，包含多种不同的设备与设施，其接线方式比较复杂，实际运行时可能产生负荷不均衡等问题。另外，线路运行时，还会产生很多故障，直接受外力因素的影响和破坏，如冰雪覆盖、雷击和强风等，这些均会使线路发生断裂，使老化加剧，导致设备损坏，增大停电概率，并且维护难度一般很大。目前在部分地区当中，其配电线路还未得到明显发展，对线路的布局还处在原始状态，使线路的整体布局无法实现优化，导致线路的负荷明显增加，对线路实际运行可靠性及安全性造成影响[1]。通过对环网供电模式的应用，可以有效提高供电的稳定性和可靠性，保证供电质量。这一模式的实际运用中，需要深入分析所有常见问题，同时制定有效的措施及时处理和解决，从而使供电可靠性得到大幅提升。环网供电实施中，可采用下列方式保证供电的可靠性：（1）尽可能减少线路故障，防止因线路检修造成供电中断，并对线路长度予以综合考量，梳理不同等级的电力用户，明确线路上的实际负荷，采用分线路分段等有效方式缩小供电中断实际范围，保证实际供电的可靠性及稳定性；（2）若线路的负荷较大，且容易受到外部因素较大影响，则应采用分段分支开关等设施，这样如果分段线路发生故障，则可由开关对故障予以隔离，避免对其它正常段的运行造成影响，使供电保持稳定与可靠；（3）保证线路上各联络开关合理性与科学性，满足供电所有实际要求，保证环网模式的供电质量；第四，不断提高环网体系的自动化程度，通过对自动化设备的合理引入来动态监控线路实际情况，使线路的供电始终保持稳定。比如，采用可实现负荷转移及网络重构的设备，当线路产生故障时，可对故障问题进行自行判断，同时将故障隔离，使无故障段的供电能够正常进行。2、10kV环网及环网柜工作原理与主要优势

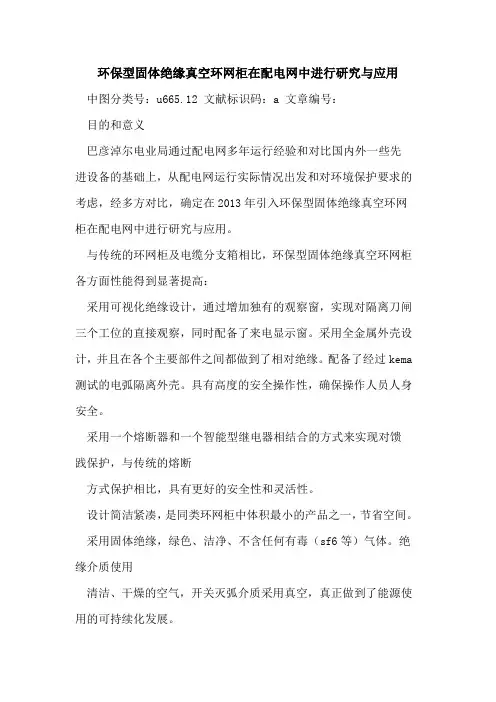

环保型固体绝缘真空环网柜在配电网中进行研究与应用中图分类号：u665.12 文献标识码：a 文章编号：目的和意义巴彦淖尔电业局通过配电网多年运行经验和对比国内外一些先进设备的基础上，从配电网运行实际情况出发和对环境保护要求的考虑，经多方对比，确定在2013年引入环保型固体绝缘真空环网柜在配电网中进行研究与应用。

与传统的环网柜及电缆分支箱相比，环保型固体绝缘真空环网柜各方面性能得到显著提高：采用可视化绝缘设计，通过增加独有的观察窗，实现对隔离刀闸三个工位的直接观察，同时配备了来电显示窗。

采用全金属外壳设计，并且在各个主要部件之间都做到了相对绝缘。

配备了经过kema 测试的电弧隔离外壳。

具有高度的安全操作性，确保操作人员人身安全。

采用一个熔断器和一个智能型继电器相结合的方式来实现对馈践保护，与传统的熔断方式保护相比，具有更好的安全性和灵活性。

设计简洁紧凑，是同类环网柜中体积最小的产品之一，节省空间。

采用固体绝缘，绿色、洁净、不含任何有毒（sf6等）气体。

绝缘介质使用清洁、干燥的空气，开关灭弧介质采用真空，真正做到了能源使用的可持续化发展。

环网柜的所有一次主电气部件和机械装置都安装在全封闭的金属外壳中，有效地防止了灰尘、湿气以及其他不利的环境因素对运行的影响。

机械装置不使用任何的润滑剂，在不违背安全操作的前提下可做到免维护。

可提供二到六单元的标准柜型及可扩展柜型的产品。

方便用户进行线路的扩展及增加计量等功能。

可在全自动化的电力网络中使用，系统具有很多的可选组件，以适应不同需要的远程信号传输和控制。

这些组件都是以标准模块的形式提供的，以便于在以后的实际改造中简单方便的进行组合。

所以不必担心因为系统的控制、显示或者通信标准等过于陈旧而落后。

这些突出的特点使其能够非常完美的满足不断变化的配电系统要求。

产品应用后可以：使电网配电系统运行更加稳定，操作更加安全。

制定相应的满足内蒙地区运行需求的环网柜技术规范。

在使用中寻找新问题，发现其优、缺点，完善相应的规范标准。

设置 １ ４台 １ ０ ／ ０ ． ４ ｋ Ｖ变压器， 容量在 ４ ０ ０— １ ６ ０ ０ ｋ Ｖ Ａ； 另 有 ３台 ７ １ ０ ｋ Ｗ的１ ０ ｋ Ｖ空 压机 电
机（ １ ０ ｋ Ｖ电 动机 的就 地 起 动 柜 是 随设 备 配 套 带 来的） 。二 期 和三期 工 程基 本 无新 增 的公 用 用 电 负荷 ， 主车 间的生产 负荷分 布类 似一期 ， 仅 因规模 差 异而 电气负 荷总 量有大 小 。
于一 些工 厂 的中压配 电系统 。
台８ ０ ０ ｋ Ｗ 的柴 油发 电机组 作 为 消 防设 备 的备
用 电源用 电 。
一
期 工程除 ２台公 用变 压器用 于新建 辅 助设
施 的公 用 用 电负 荷 以外 ， 几乎 所 有 的用 电 负荷 均 集 中在一期 主车 间 内（ ４ ２ ５ ． ３ ｍ ｘ１ ６ ２ ． ５ Ｉ Ｔ Ｉ 的单 层 厂房 ） ， 根 据工艺 设 备 的配 置 ， 一期 主 车 问 内需 要

单 母线 上 。二期再 上一 台 １ ２ ５ ０ ０ ｋ Ｖ Ａ １ １ ０ ／ １ ０ ｋ Ｖ 主变压 器 ， 三期 将 新增 一 台 １ ６ ０ ０ ０ ｋ Ｖ Ａ １ １ ０ ／
ｌ ０ ｋ Ｖ 主变压器 。因此该 工程所需 的一 路 １ ｌ ０ ｋ Ｖ
圭 藩 鼍 善 氧 桑 患
蠢 ２ ０ １ ３ 年 年 会 专 刊
环 网 柜 在 工 厂 中 压 配 电 系 统 中 的 应 用
环 网柜在 工厂 中压 配 电 系统 中的应 用
陈 江 ， 刘 向 一
（ 中国海诚工程科技股份有限公司， 上海 ２ ０ ０ ０ ３ １ ）
摘 要：以某外资轮胎橡 胶工 厂的中压配 电系统设计为例 ， 介绍分析 了环网供 电方式 应用在工厂 配电

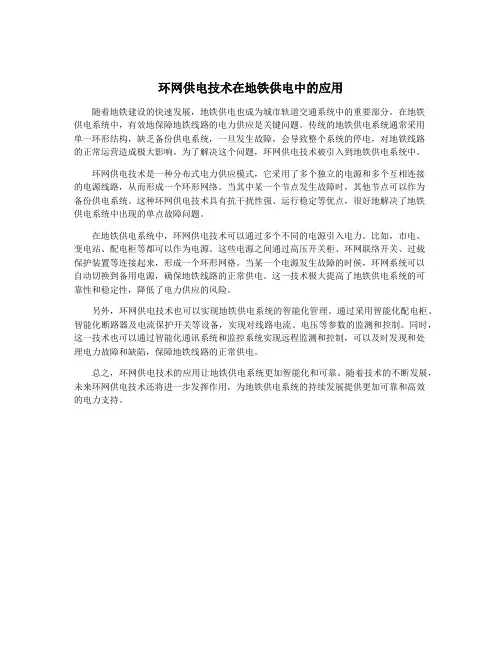

环网供电技术在地铁供电中的应用随着地铁建设的快速发展，地铁供电也成为城市轨道交通系统中的重要部分。

在地铁供电系统中，有效地保障地铁线路的电力供应是关键问题。

传统的地铁供电系统通常采用单一环形结构，缺乏备份供电系统，一旦发生故障，会导致整个系统的停电，对地铁线路的正常运营造成极大影响。

为了解决这个问题，环网供电技术被引入到地铁供电系统中。

环网供电技术是一种分布式电力供应模式，它采用了多个独立的电源和多个互相连接的电源线路，从而形成一个环形网络。

当其中某一个节点发生故障时，其他节点可以作为备份供电系统。

这种环网供电技术具有抗干扰性强、运行稳定等优点，很好地解决了地铁供电系统中出现的单点故障问题。

在地铁供电系统中，环网供电技术可以通过多个不同的电源引入电力。

比如，市电、变电站、配电柜等都可以作为电源。

这些电源之间通过高压开关柜、环网联络开关、过载保护装置等连接起来，形成一个环形网格。

当某一个电源发生故障的时候，环网系统可以自动切换到备用电源，确保地铁线路的正常供电。

这一技术极大提高了地铁供电系统的可靠性和稳定性，降低了电力供应的风险。

另外，环网供电技术也可以实现地铁供电系统的智能化管理。

通过采用智能化配电柜、智能化断路器及电流保护开关等设备，实现对线路电流、电压等参数的监测和控制。

同时，这一技术也可以通过智能化通讯系统和监控系统实现远程监测和控制，可以及时发现和处理电力故障和缺陷，保障地铁线路的正常供电。

总之，环网供电技术的应用让地铁供电系统更加智能化和可靠。

随着技术的不断发展，未来环网供电技术还将进一步发挥作用，为地铁供电系统的持续发展提供更加可靠和高效的电力支持。

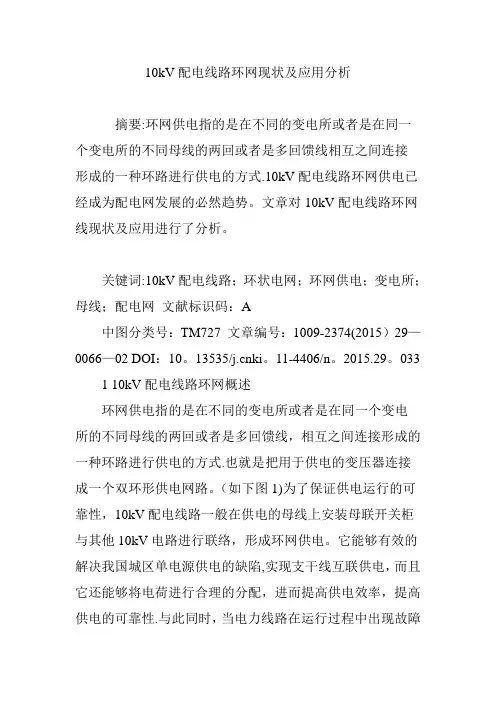

10kV配电线路环网现状及应用分析摘要:环网供电指的是在不同的变电所或者是在同一个变电所的不同母线的两回或者是多回馈线相互之间连接形成的一种环路进行供电的方式.10kV配电线路环网供电已经成为配电网发展的必然趋势。

文章对10kV配电线路环网线现状及应用进行了分析。

关键词:10kV配电线路；环状电网；环网供电；变电所；母线；配电网文献标识码：A中图分类号：TM727 文章编号：1009-2374(2015）29—0066—02 DOI：10。

13535/ki。

11-4406/n。

2015.29。

0331 10kV配电线路环网概述环网供电指的是在不同的变电所或者是在同一个变电所的不同母线的两回或者是多回馈线，相互之间连接形成的一种环路进行供电的方式.也就是把用于供电的变压器连接成一个双环形供电网路。

（如下图1)为了保证供电运行的可靠性，10kV配电线路一般在供电的母线上安装母联开关柜与其他10kV电路进行联络，形成环网供电。

它能够有效的解决我国城区单电源供电的缺陷,实现支干线互联供电，而且它还能够将电荷进行合理的分配，进而提高供电效率，提高供电的可靠性.与此同时，当电力线路在运行过程中出现故障的时候，还可以及时的避开故障部位，保证正常供电，这就可以避免因部分故障导致大面积停电事故的发生,不仅可以减少停电损失，避免因停电给居民带来的不便，而且也能够提高故障修复的时间。

2 10kV配电线路环网存在的问题10kV配电线路环网的应用给我们的生产生活都带来了极大的便利。

但是其在具体的应用过程中也面临着各种各样的问题。

这些问题的存在对10kV配电线路环网的应用产生着不同程度的影响，随着社会的发展，人们的生活生产对于10kV配电线路环网的要求逐渐上升，对10kV配电线路环网所存在问题的研究也在逐渐的深入。

2.1 合环存在的问题10kV配电线路环网在电力运输中的应用尽管对电力的发展起到了重要的推动作用，但是在实际的操作过程中问题是一直存在的，其中环网合环的问题便是引人关注的问题之一。

谈谈环网柜在汕头的应用随着经济的发展和技术的进步，城网中采用电缆化供电已成为配电网发展的必然趋势。

从电缆化供电来考虑，环网供电以其经济性和可靠性成为配电网络电缆化的首选形式。

城市配网的发展使环网供电的形式在汕头供电方案中占越来越大的比例,现以达到65%，而作为环网供电的主设备———环网柜在环网结线中应用也达到40%，因其接线方式灵活多样，可以满足不同配电网络节点的需求，应用越来越广泛，得到运行管理部门的认可和欢迎，我们正准备把架空环网用的SF6开关、真空开关逐步改为环网柜。

一、环网柜的组成及性能10 kV户外箱式环网柜，又称环网供电单元(简称环网柜)，每个环网供电单元由3至5路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。

由于开关装置和硬母线密闭在同一个金属封闭外壳内，一般采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的三工位SF6负荷开关或断路器，高性能弹簧机构可实现快速分合闸操作。

单独的环网单元由进线单元、计量单元、TV单元、母线单元等多种单元可任意组合多种方案。

由于这种特殊的排列结构，环网柜具有如下特点：·户外型、全绝缘、全密封结构，能适应任何恶劣环境。

·体积小、重量轻、结构紧凑、占地小。

·安装简单、操作方便、安全可靠、免维护。

·可见断口，确认开关触头位置，保证人员安全。

·三工位联动结构，有效防止设备缺陷运行。

·具有电动/手动操作机构，配上RTU/FTU后即可实现远动及配电自动化。

由于它体积小、技术指标先进，完全可以取代常规的开关站，从而减少占地面积和缩短出线电缆长度，减少施工工期，降低整体造价和维护费用，因而广泛应用于工业园区、街道、居民区、繁华商业中心等作为接受和分配电能之用。

以前使用的带开关的电缆分接箱因结构简单、安全性能较差，在新建的环网结线中，已不再使用，已有的分接箱也要改造为环网柜。

二、环网柜的设置原则在使用过程中，我们要明晰环网柜的设置原则，才能做到建设和改造有序地开展，不然就会造成供电范围不明确、“大环套小环”、迂回供电等不安全、不经济的供电方式。

HXGN系列高压开关柜用途HXGN系列高压开关柜（简称环网柜）是一种用于交流50Hz、额定工作电压为12kV或24kV的高压配电系统中的开关设备。

它在电力系统中的主要作用是实现电网的分段和分区，并且能够保护电网设备和人员安全。

下面将详细介绍HXGN系列高压开关柜的用途。

1.电网分段和分区：在电力系统中，为了提高电能供应的可靠性和稳定性，常常将电网划分为不同的电网区域或供电区域。

HXGN系列高压开关柜可以实现对电能的分段供应，通过柜内的隔离开关和负荷开关，将电力系统划分为不同的供电区域，从而提高电能供应的可靠性。

2.保护设备和人员安全：在电力系统中，各种设备和设施需要受到保护，以确保电力系统的正常运行和人员的安全。

HXGN系列高压开关柜配备有多种保护装置，如过电流保护、欠电压保护、过电压保护等，能够及时检测并保护设备免受过电流、过电压等故障的侵害。

同时，开关柜内部的绝缘结构和可靠的操作机构也能确保人员在操作过程中的安全。

3.网络恢复：在电力系统中，当其中一供电区域出现故障或发生停电时，HXGN系列高压开关柜可以通过操作柜内的隔离开关和负荷开关，将故障区域与其他区域隔离，并通过切换操作将其他区域的电能恢复到故障区域，实现电力系统的快速恢复，有效避免了停电带来的不便和损失。

4.远程监控和控制：HXGN系列高压开关柜可以与远程监控装置相连，通过通信系统将开关柜的运行状态、故障信息等传输到监控中心，实现对开关柜的远程监控和控制。

这样可以不需要人员亲自前往开关柜现场，就能及时获取柜内状态信息，提高整个电力系统的运行效率。

5.自动化运维：HXGN系列高压开关柜配备有智能化的运维系统，可以自动进行温度、湿度、电流等参数的监控，并结合故障诊断算法，实现设备的预测性维护和故障预警。

这样可以大大提高运维的效率和设备的可靠性，减少停电时间和维修成本。

总之，HXGN系列高压开关柜在电力系统中具有重要的作用，能够实现电网的分段和分区，保护设备和人员安全，实现网络恢复，实现远程监控和控制，实现自动化运维等功能，对于电力系统的安全运行和可靠供电起到了至关重要的作用。

3
4
10kV环网柜倒闸操作流程
2、操作要领及要求（1）分闸作业顺序①确认下口带电显示器有显示②操作手柄旋转应到位③绝缘隔离挡板插入时，应对准隔板凹槽
1
2
10kV环网柜倒闸操作流程
3、安全注意事项（1）佩戴好绝缘手套、绝缘靴、安全帽等劳保用品。（2）注意T7、T8环网柜负荷开关操作手柄旋转方向与其它环网柜方向相反。（3）使用操作手柄严禁野蛮作业。
10kV环网柜倒闸操作流程
环网柜倒闸操作票填写与执行
04
环网柜倒闸操作票填写与执行
制度与规程
国家电网公司：国家电网公司电力安全工作规程（配电部分）（试行）
中华人民共和国能源部：架空配电线路及设备运行规程
04
环网柜倒闸操作票填写与执行
04
环网柜倒闸操作票填写与执行
04
下列内容必须填入操作票内：拉合设备 检查设备的实际位置和开关线路侧带电显示器状况验电装设接地线合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器、切换保护回路和自动化装置，切换断路器（开关）、隔离开关（刀闸）控制方式，检验是否确无电压
10kV环网柜运行与维护
二级保养（1）环网柜负荷开关：紧固连接螺丝、吹扫灰尘（2）进出线端子：紧固连接螺丝、吹扫灰尘（3）保险：吹扫灰尘（4）高压电流互感器：紧固连接螺丝、吹扫灰尘（5）保养周期：2次/年
10kV环网柜运行与维护
3、简单的异常处理（1）环网柜电流表无显示：①检查控制保险是否损坏②检查二次控制线是否脱落③检查变压器至环网柜低压控制电源是否正常（2）环网柜柜内照明①检查变压器至环网柜低压控制电源是否正常②检查灯泡是否损坏
环网柜倒闸操作票填写与执行
设备：断路器（开关）、隔离开关（刀闸）、跌落式熔断器、接地刀闸等

环网柜详解建立两级结构的电网，即主环网向二级环网供电，是提高连续供电质量和降低设备运行费用的一种措施。

这种供电方式简称为环网供电，通过二级环网连接MV/LV变压器，实现电能的传输和分配。

环网供电系统的分布比较分散，当发生故障时，停电范围较小，故障定位和检修时间也相对较短，对整个系统的影响较小，从而提高了供电可靠性。

在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，负载容量较小，高压回路通常采用负荷开关控制，并配备高压熔断器进行保护。

环网柜是将高压直接供电到市区，深入负荷中心，形成“高压受电-变压器降压-低压配电”的供电方式。

环网柜通常由三个间隔组成，包括两个环缆进出线间隔和一个变压器间隔。

对于变压器故障时的保护，一般采用断路器和负荷开关+限流熔断器两种方式。

实践证明，负荷开关+限流熔断器组合的保护效果要更好。

负荷开关+限流熔断器能够保护变压器在故障时不发生爆炸，这一点已通过短路试验得到证实。

在环网柜中，常用的负荷开关+限流熔断器的组合能够在短时间内切除故障，保护变压器的安全。

环网柜广泛应用于开闭所、环网箱、环网室、箱变及配电房。

环网室通过PT 加2进4出或6出等多个环网柜组成，DTU站所配电终端实现数据采集和配电控制。

环网室将电能输出到各个公用配电房，专供居民生活用电，属于供电局管理。

负荷开关+限流熔断器组合电器对负荷开关提出了更高的要求。

负荷开关必须能够承受超过额定电流的转移电流和交接电流。

负荷开关具有三个工作位置，即合、分、接地，完成开断、隔离和接地工作。

负荷开关和灭弧系统是分开的，灭弧系统专门用于灭弧，而负荷开关部分专门承载正常的电流，不参与灭弧。

负荷开关可以开断负荷电流和短路电流，根据电寿命次数分为E1、E2、E3级。

符合标准GB/T3804的负荷开关具有有功负载开断、闭环开断、充电开断电流、故障电缆和线路充电开断电流等功能。

紧凑型环网柜是一种集成了所有中压功能单元的中压开关柜系列产品，能够连接、供电和保护在开放式环网或辐射式电网上的一台或多台变压器。

浅论10kV配电线路环网应用摘要：随着经济的发展和技术的进步，城网中采用电缆化供电已成为配电网发展的必然趋势。

环网供电以其经济性和可靠性成为配电网络电缆化的首选形式。

10kV配电线路用途广泛,在生产及生活中发挥着重要的作用。

关键词：10kV配电线路，环网应用，保护措施Abstract: with the development of economy and the development of technology and used in the city network cable power supply has become an inevitable trend in the development of distribution network. Ring network power supply for its economy and reliability become the first choice of the distribution network cable form. 10 kV power distribution lines widely used in production and life plays an important role.Keywords: 10 kV power distribution lines, ring network applications, protection measures引言10kV配电线路作为配电网的重要环节，为保证充足的供电能力，发挥着巨大的作用，但也经常发生事故。

10kV线路和设备故障不但给供电企业经济损失、居民的生产和生活用电。

1.10kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。

对智能环网柜如何应用的初探摘要] 随着我国经济快速发展及电力工业不断进步，国家投入了更多精力用于城乡电网的建设，使电网实现智能化、现代化，从而提高供电可靠性及供电电能质量。

由此，对于电网中所用到的电气设备提出了更新、更高的要求，不仅要求其功能配置更加合理，更要不断往前发展，最终实现智能化。

为了有效提高10 kV 供配电网络可靠性，电力供应系统逐步向环网供电发展，即用电缆、走地下、呈环路供电，取代原有的架空线路供电已成为城市电网发展的必然趋势。

而作为电缆环网供电的主设备环网柜（Ring Main Unit）以其体积小、价格低、免维护等优点则越来越受到供电部门和用户的重视。

[关键词] 智能环网柜；自动化；在线监测1 环网柜的特点环网柜主要是指用于环网供电的开关柜，大体由一次侧高压母线、断路器、负荷开关、灭弧室、二次操作机构等组成。

环网柜按照每个间隔的接线及组合方式可分为单元式和共箱式环网柜。

单元式环网柜简称单元柜，它的每个间隔都是独立出来的，是适用于12 kV 系统的SF6 模块化环网柜开关柜，其体积小巧、开关永久密封、操作机构功能完备。

共箱式指的是环网柜几个间隔的开关本体共同密封在同一个气箱当中，气箱采用不锈钢外壳内置SF6 惰性气体，体积小。

整个开关装置防护等级非常高，几乎能够承受任何恶劣的外部环境，能够确保环网柜安全可靠运行，实现免维护。

表1详细列举了单元式和共箱式环网柜的特点。

2 环网柜的应用环网柜作为成套二次配电设备使用已经有40 多年，早期的环网柜产品多为空气绝缘，配充油式、产气式及压气式负荷开关。

20 世纪80 年代出现了3 工位SF6 负荷开关，使得负荷开关柜的结构更加简化。

近10 年来，对供电设备可靠性和小型化方面的要求不断提高，这就使得以SF6 为主绝缘的环网柜得到进一步的发展，环网柜往小型化、免（少）维护方面发展。

当前，我国10 kV 电压等级环网柜的开关本体大都采用真空绝缘，具有绝缘性能好、灭弧能力强、维护工作量小等优点。
