人体人机学参数

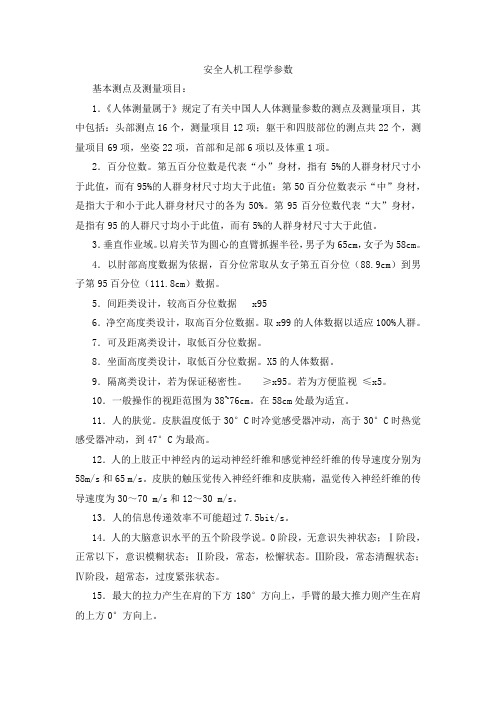

安全人机工程学参数基本测点及测量项目：1．《人体测量属于》规定了有关中国人人体测量参数的测点及测量项目，其中包括：头部测点16个，测量项目12项；躯干和四肢部位的测点共22个，测量项目69项，坐姿22项，首部和足部6项以及体重1项。

2．百分位数。

第五百分位数是代表“小”身材，指有5%的人群身材尺寸小于此值，而有95%的人群身材尺寸均大于此值；第50百分位数表示“中”身材，是指大于和小于此人群身材尺寸的各为50%。

第95百分位数代表“大”身材，是指有95的人群尺寸均小于此值，而有5%的人群身材尺寸大于此值。

3．垂直作业域。

以肩关节为圆心的直臂抓握半径，男子为65cm，女子为58cm。

4．以肘部高度数据为依据，百分位常取从女子第五百分位（88.9cm）到男子第95百分位（111.8cm）数据。

5．间距类设计，较高百分位数据 x956．净空高度类设计，取高百分位数据。

取x99的人体数据以适应100%人群。

7．可及距离类设计，取低百分位数据。

8．坐面高度类设计，取低百分位数据。

X5的人体数据。

9．隔离类设计，若为保证秘密性。

≥x95。

若为方便监视≤x5。

10．一般操作的视距范围为38~76cm。

在58cm处最为适宜。

11．人的肤觉。

皮肤温度低于30°C时冷觉感受器冲动，高于30°C时热觉感受器冲动，到47°C为最高。

12．人的上肢正中神经内的运动神经纤维和感觉神经纤维的传导速度分别为58m/s和65 m/s。

皮肤的触压觉传入神经纤维和皮肤痛，温觉传入神经纤维的传导速度为30～70 m/s和12～30 m/s。

13．人的信息传递效率不可能超过7.5bit/s。

14．人的大脑意识水平的五个阶段学说。

0阶段，无意识失神状态；Ⅰ阶段，正常以下，意识模糊状态；Ⅱ阶段，常态，松懈状态。

Ⅲ阶段，常态清醒状态；Ⅳ阶段，超常态，过度紧张状态。

15．最大的拉力产生在肩的下方180°方向上，手臂的最大推力则产生在肩的上方0°方向上。

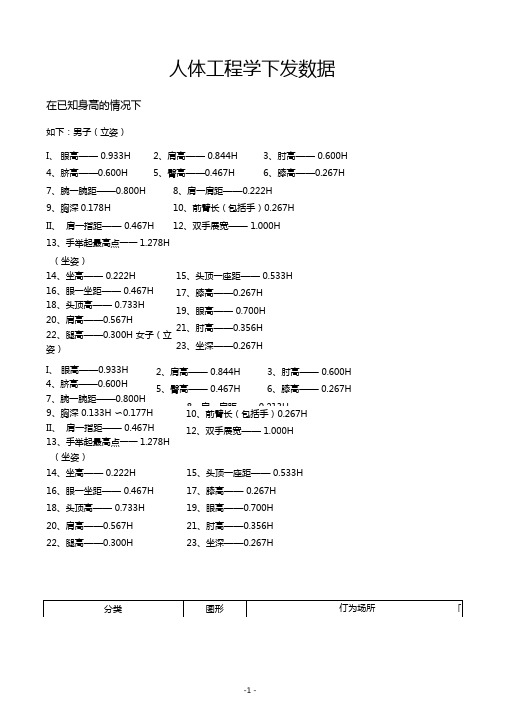

人体工程学下发数据在已知身高的情况下如下：男子（立姿） I 、 眼高—— 0.933H 2、肩高—— 0.844H 3、肘高—— 0.600H 4、脐高——0.600H 5、臀高——0.467H6、膝高——0.267H7、腕一腕距——0.800H 8、肩一肩距——0.222H 9、胸深0.178H10、前臂长（包括手）0.267H II 、 肩一指距—— 0.467H 12、双手展宽—— 1.000H13、手举起最高点一一1.278H（坐姿）14、坐高—— 0.222H 16、眼一坐距—— 0.467H 18、头顶高—— 0.733H 20、肩高——0.567H 22、腿高——0.300H 女子（立姿）I 、 眼高——0.933H 4、脐高——0.600H 7、腕一腕距——0.800H 15、头顶一座距—— 0.533H 17、膝高——0.267H 19、眼高—— 0.700H 21、肘高——0.356H 23、坐深——0.267H9、胸深 0.133H 〜0.177H II 、 肩一指距—— 0.467H 13、手举起最高点一一1.278H （坐姿）10、前臂长（包括手）0.267H 12、双手展宽—— 1.000H14、坐高—— 0.222H 16、眼一坐距—— 0.467H 18、头顶高—— 0.733H 20、肩高——0.567H 22、腿高——0.300H15、头顶一座距—— 0.533H 17、膝高—— 0.267H 19、眼高——0.700H 21、肘高——0.356H 23、坐深——0.267H2、肩高—— 0.844H3、肘高—— 0.600H 5、臀高—— 0.467H6、膝高—— 0.267H8、肩一肩距—— 0.213H在已知人的身高H (cm )、体重W (kg )、体积V时,(表中0为各肢体的重心位置(靠近身体中心关节的距离)；R为各肢体的旋转半径(靠近身体中心关节的距离)（单人）单位：mm百分位数 1 5 10 50 90 95 9 身高1543 1583 1604 1678 1754 1775 1814 体重kg 44 48 50 59 71 75 83 眼高1436 1474 1495 1568 1643 1664 1705 肘高925 954 968 1024 1079 1096 1128 坐高836 856 870 908 947 958 979 坐姿眼高729 749 761 798 836 847 868 坐姿肘高214 228 235 263 291 298 312 坐姿大腿厚103 112 116 130 146 151 160 坐姿膝高441 456 464 493 523 532 549 坐深407 421 429 457 486 494 510 臀膝距499 515 524 554 585 595 613 胸宽242 253 259 280 307 315 331 最大肩宽383 398 405 431 460 469 486 坐姿臀宽284 295 300 321 347 355 369 坐姿两肘间宽353 371 381 422 473 489 518（毫米）1、身高:1800(1660)2、肩高：15003、肘高：9004、中指尖上举高: 19505、肩宽：420 &胸厚：2707、肩指点举例：630 8、腋下咼：12309、踮咼：2100 10、坐高:96011、坐姿肘高:270 12、坐姿膝高：54013、坐姿大腿厚：150 14、小腿加足高:45015、臀膝距：670 16、坐深：45017、坐自两肘肩宽：450 18、坐姿臀宽：390 19、蹲高：1200 20、蹲距：690 21、单腿跪高：132022、卧式高度：450柜类家具设计高度（毫米）1、立姿:单手托举最大高度：1860 单手推拉最大高度：1950 单手取放最大高度：1800 单手托举舒适高度：1650 单手推拉舒适高度：1500 单手取放舒适高度：13502、坐姿:阅读桌台面的舒适高度：720 打字桌台面的舒适高度：660 写字台台面的舒适高度：690 单手推拉舒适高度：360单手取放舒适高度:3、弯姿960单手推拉舒适高度: 480 4、蹲姿单手推拉舒适高度: 480 5、跪姿单腿推拉舒适高度：660 单手取放舒适高度：780 单手取放舒适高度：660 单腿取放舒适高度：720（最小值+安全尺寸，单位：毫米）1、立姿单手托举：510+150 单手推拉：600+150 单手取放的柜前距离：360+150单手取放的搁置深度：4202、坐姿看书：480+200 写字：480+200 打字：480+200单手推拉：570+200单手取放的柜前距离：480+200单手取放的搁置深度：420人可以从椅子上占其所需的最小距离 810 大腿进入桌面下的空间为：330~4003、弯姿单手推拉柜前距离：780+200 单手取放的搁置深度：4204、 蹲姿单手推拉柜前距离：780+200 单手取放的搁置深度：3305、 跪姿单手取放柜前距离：750+200单手取放柜前距离：600+200 前后的占地面积：900单手取放柜前距离：900+200。

有七尺之骸、手足之异戴发含齿倚而食者谓之人。

——《列子·黄帝》刘华伟刘华伟刘华伟??人体测量的基本知识??常用人体尺寸数据??人体测量数据的应用??人体主要参数的计算??设计用人体模板在中国二千多年前的《内经灵柩》之《骨度篇》中对人体测量就有了较详细而科学的阐述。

古埃及在公元前3500--2200年之间也有类似人体测量的方法存在并提出人体可分为十九个部位。

古希腊、罗马雕塑家们很注意人体形态美雕塑出完美的作品如《掷铁饼者》《维纳斯》雕像。

1870年比利时数学家奎特里特发表了《人体测量学》一书逐渐形成了“人体测量学”这门科学。

人体测量学anthropometry是人类学的一门分支学科主要研究人体测量和观察方法并通过人体整体测量与局部测量来探讨人体的特征、类型、变异和发展规律。

人体测量学是人机工程学的重要组成部分。

进行产品设计时为使人与产品相互协调必须对产品同人相关的各种装置作适合于人体形态、生理以及心理特点的设计让人在使用过程中处于舒适的状态以及方便地使用产品。

因此设计师应了解人体测量学生物力学方面的基本知识并熟悉有关设计所必需的人体测量基本数据的性质、应用方法和使用条件。

2.1人体测量2.1.1概述人体测量数据主要分为两类一类为静态测量数据一类为动态测量数据。

照实际使用来分类可以分为如下三种a.形态测量以检查人体形态的方式进行测量主要内容有人体长度人体体型人体体积和重量人体表面积。

b.生理测量测量人体的主要生理指标主要内容包括人体出力范围人体感觉反应人体疲劳。

c.运动测量在对人体静态形态测量的基础上测量人体的活动过程和活动范围的大小主要内容有动作范围动作过程形体变化皮肤变化。

2.1.2人体测量的基本知识 2.1.2.1测量姿势b.坐姿被测者挺胸坐在被调节到腓骨头高度的平面上头部以眼耳平面定位眼睛平视前方左、右大腿大致平行膝弯屈大致成直角足平放在地面上手轻放在大腿上。

为确保坐姿正确被测者的臀部、后背部应同时靠在同一铅垂面上。
