第7章 钢结构节点设计
2
目录
• 学习目标 • 7.1 概述 • 7.2柱-柱节点设计 • 7.3梁与梁的连接节点设计 • 7.4梁柱连接节点设计 • 7.5柱脚设计 • 思考
学习目标
• 了解梁与柱、梁与梁、柱与柱以及柱脚等连接节点的设计原则、计算方法与 构造措施。
7.2柱-柱节点设计
7.2.1 柱接头的承载力验算
7.2柱-柱节点设计
7.2.1 柱接头的承载力验算
7.2柱-柱节点设计
7.2.1 柱接头的承载力验算
7.2柱-柱节点设计
7.2.2柱接头的构造要求
7.2柱-柱节点设计
7.2.2柱接头的构造要求

钢梁开长圆孔节点
钢梁开长圆孔节点是一种常见的钢结构连接节点形式，用于连接钢梁与其他部件，如钢柱、钢板等。

这种节点的特点是在钢梁上开设一个长圆孔，以便于连接件的安装和连接。

在进行钢梁开长圆孔节点设计时，需要考虑以下几个方面：
1. 孔的位置和尺寸：孔的位置应根据连接件的要求确定，一般位于钢梁的中心线上。

孔的尺寸应根据连接件和受力情况确定，并且需要满足相应的安全性能要求。

2. 孔的加固措施：为了保证孔洞周边的结构安全，需要进行相应的加固措施。

一种常见的加固方法是在孔洞周边焊接补强肋或加装剪刀撑等。

3. 节点连接方式：根据具体的设计要求，可以采用焊接或螺栓连接等方式将连接件连接到钢梁上。

连接件的选取应满足受力和安装要求，并且需要保证连接的可靠性和稳定性。

设计钢梁开长圆孔节点时，需要综合考虑节点的受力性能、结构稳定性、施工可行性等因素，并严格遵守相关的设计规范和标准。

此外，还应注意对节点进行充分的验算和试验验证，确保节点的安全性和可靠性。

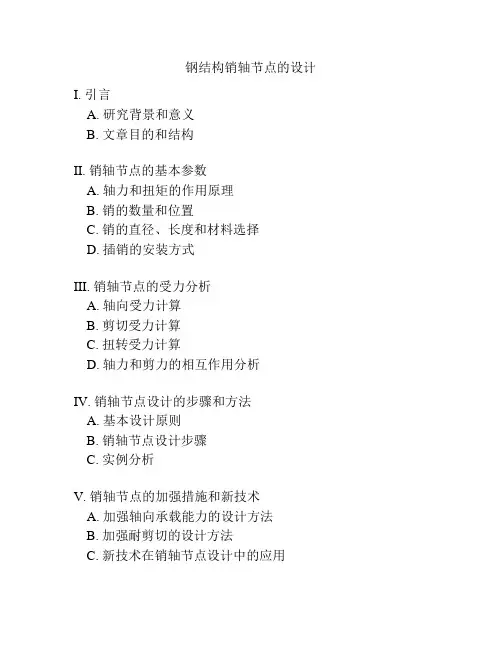

钢结构销轴节点的设计I. 引言A. 研究背景和意义B. 文章目的和结构II. 销轴节点的基本参数A. 轴力和扭矩的作用原理B. 销的数量和位置C. 销的直径、长度和材料选择D. 插销的安装方式III. 销轴节点的受力分析A. 轴向受力计算B. 剪切受力计算C. 扭转受力计算D. 轴力和剪力的相互作用分析IV. 销轴节点设计的步骤和方法A. 基本设计原则B. 销轴节点设计步骤C. 实例分析V. 销轴节点的加强措施和新技术A. 加强轴向承载能力的设计方法B. 加强耐剪切的设计方法C. 新技术在销轴节点设计中的应用VI. 结论和展望A. 结论总结B. 研究不足和未来展望注：以上提纲只供参考，具体内容可能因研究领域、实际情况而异。

第1章：引言A. 研究背景和意义随着建筑、桥梁等基础设施建设的不断发展，钢结构作为一种高效、经济、环保的新型结构，在现代建筑中得到了广泛应用。

而销轴节点是钢结构中较为常见的连接方式，其结构简单、稳定性好、经济实用等优点，受到了广泛关注和重视。

然而，在钢结构设计的过程中，销轴节点作为钢结构的重要组成部分，必须要满足一系列严格的强度和稳定性要求，因此在销轴节点的设计过程中需要掌握一定的基础技术和理论知识。

同时，随着科技的进步与不断发展，钢结构销轴节点的实际工程需求也在不断提高，因此科学、合理的钢结构销轴节点设计也越来越具有重要的现实意义。

B. 文章目的和结构本文旨在综述钢结构销轴节点的设计原则、参数、受力分析方法，并介绍设计步骤和加强措施。

文章分为五个章节：在第一章，本文将介绍研究背景和意义，并明确本文的目的和结构；第二章将介绍销轴节点的基本参数，包括轴力和扭矩的作用原理、销的数量和位置、销的直径、长度和材料选择以及插销的安装方式等；第三章将进行销轴节点的受力分析，介绍轴向受力计算、剪切受力计算、扭转受力计算以及轴力和剪力的相互作用分析等方法；在第四章节，本文将介绍销轴节点设计的步骤和方法，包括基本设计原则，销轴节点设计步骤和实例分析等；第五章将介绍销轴节点的加强措施和新技术，包括加强轴向承载能力的设计方法、加强耐剪切的设计方法以及新技术在销轴节点设计中的应用等。

３ 楼梯 ． ４
大都采用钢楼 梯， 而住宅体系中则基本不用 ， 原因是钢楼梯的传 音效果较好。 故钢结构住宅中常常采用混凝士楼梯 或者压型钢板混凝土组合楼梯。 在设计时要注意楼 梯梁的放置位置和处理， 因为通常情况下 ， 这里会
出现粱墚 连接，
中荷载 ， 这样该梁比较容易发生局部失稳。 该钢楼梯采用 ６ ｍ ｍ 钢折板傲踏板， 上面浇注 混凝土 ， 踏板两端用 Ｌ０６ ５ｘ 角钢与楼梯梁（ 槽钢） 通 过Ｍ２ １ 螺栓连接。 这种做法利用 ４ｒ ０ ｍ混凝土克 ａ 服了—般钢梯传音效果好的弱 ， 点 同时槽钢上翼缘 可以焊接合金楼梯扶手， 施工简便 ， 值得推广。 ３ 楼盖体系 ５ 多层房屋钢结构的楼板必须有足够的承载力、
关键词 ： 结构； 钢 结构 设 计 ； 宅 住
适应现代 ＾ 活需要的大开间、易改变的布置因 生 多层钢结构住宅对结构 钢结构的 素。为了使结构经济合理， 布置有些要求。 当然， 这些要求不是绝对的， 而是在 更合理 ， 主要是： 采用 范围内， 建筑锕结 构用钢量占 全国钢材总产量的比 可能条件下这样做会更经济， 矩形平面单元组成的建筑平面抠 架 重极低。１９ 年， ９６ 我国钢产量首次突破亿吨 ， ９ 矩形平面或由 １ ８ ９ 年我 国 钢产量已达到 ｌ４４ ３ 万吨，而且每年增产 柱在房屋横向 １ 宜成歹布置－ 将支撑或桁架腹杆设在 ３０ ０ 万吨 ， 形成了钢材供过于求的新形势 ， 为发展 无孔口的分户墙中躁 用间隔桁架体系时， 房屋纵向 我国的建筑钢结构建设事业创造了极好的时机。 走廊宜在潢向桁架的中 部。 随着钢产量的不断提高， 经济的不断发展， 对 ３ 钢结构住宅设计中若干值得注意的问题讨 绿色环保型建筑的 不断要求， 钢材应用于住宅建筑 论 主 体结构是历史所 趋。 在选择了合适的结构体系、柱网布置以后 ， 在 宅产业化进程。 发展以标准化、 系列化、 通用化， 设 过程中还要有以’ １ 以 计 下』 价值得注意的问题。 专业化、 社会化生产和商品化供应为基本方向的住 ３ 节点 设计 ． １ 宅产业现代化体制。 家建设部和中国工程建ｉ 国 殳 标 钢结构体系当中， 节点的设计和构件的设计具 准化协会正在组织研制和开发多层轻钢结构的住 有同等的 重要性 ， 因此必须给予充分的重视。钢结 柱节点、 梁节点、 梁— 柱 节 宅建筑体系的结构选型， 新型围护结构与隔断体系 构的节点设计包括梁一 以及钢结构构件及配件， 结构体系设计与施工技 点、 柱脚节点、 柱帽节点等。 设计时应确保节点的安 并尽量采用简捷 、 稳定、 可靠的施工工艺 ， 术， 编制相应的 设计与施工技术规范和规程。可以 全可靠 ， 预见， 不远的将来钢结构住宅的发展和应用会有新 钢节点的形式按传力 的飞跃。 特性大 体可以分为三类： 铰节点、 半刚性节点、 刚性 刚性、 铰接节点的受力性能、 施工工艺研究得 目 前经国内广泛研究 、 实验分析 ， 钢结构住宅 节点。 通用体系用于民用住宅， 具有独特的优势 ， 与其它 比较成熟 ， 因此在工程中取得了广泛的应用。 住宅通用体系相比， 其主要将 ： 是 采用的几种梁一 胜 接形式。由 眭 结构布置 自 重轻， 可减轻建筑物的重量约 ３ ％， ０ 有利于 分析。 考虑工程实际情况， 在设计时， 多层房屋钢结 建设高层 ， 特别是在地质承载力低的地方和地震烈 构柱多采用焊接工字形或箱形截面， 由于焊接工字 度较高的地方 ， 其综合经济效益优于一般住宅建筑 形截面腹板比 较薄 ， 故在此弱轴方向与粱的连接多 体系。 采用铰接 ， 而强轴方向 则采用冈接形肉 ３ ｑ 】 。铰节点 布置灵活， 开间大， 使房型丰富， 约可提高建筑 形式筒单 ， 施工方便， 但它使得梁跨中弯矩加大 ， 增 面积 ３ － ％－ ％。具有充分的灵活性 、可改性和安全 加用钢量 ， ５ 不经济 ； 刚性节点构造复杂， 但其有效的 性， 有利于满足现代 人的居住需要 ， 适应现代住宅 降低了跨中弯矩， 节约了用钢 ， 有较好的经济效应； 的市 场需求 。 而半剐性节点应用比较少， 主要是其受力特性比较 可以工厂 洼 产， 更易实现工业化、 定型化、 批 复杂 ， 往往通过试验来取得较为准确的 设计数据。 量化生产， 提高劳动生产率。 三种形式 ， 哪一种更加经济可靠 ， 还有待于在实际 施工周期大大缩 短。据研究 ， 钢结构建筑施工 工程中比较、 检验。

建筑钢结构节点分类及设计要点分析摘要：作为建筑工程施工中具有显著优势的钢结构，其设计与施工质量决定着整个建筑钢结构工程的质量与安全。

建筑钢结构施工中应将钢结构设计及节点设计作为重点环节，在此之前需要明确钢结构的节点分类，进而在设计施工实践中合理选择与应用。

为此，文章首先阐述了建筑钢结构的节点分类，共可划分为刚性连接节点、半钢性连接节点与柔性连接节点三种类型。

而后从节点设计、钢结构设计两个方面分别探讨了钢结构建筑结构的设计要点，以便实现钢结构的稳固连接，保障钢结构建筑工程的科学设计与安全施工。

关键词：建筑钢结构；节点分类；结构设计现代建筑设计与施工中，钢结构的应用有利于增强建筑施工便利性，可对建筑行业设计施工水平提高产生有益驱动。

钢结构建筑施工中，钢结构节点分类及设计至关重要，建筑结构设计人员、施工单位需要对钢结构节点分类有充分了解，需结合建筑要求及设计标准选择适合的钢结构形式及节点方式，确保钢结构应用优势的有效发挥。

因建筑钢结构有具备多种不同的节点类型，建筑施工中需要合理选用，且需加强设计要点把控，从而保证建筑钢结构的设计质量。

1.建筑钢结构节点的主要类别1.1刚性连接节点刚性连接节点主要应用于悬臂梁及转动刚度要求相对较高的钢结构连接工程中[1]。

设计刚性连接节点时，需由翼缘承担弯矩，利用腹板承担剪力，以梁翼缘、腹板各自截面的惯性矩为依据计算与确定弯矩，进而确保剪力可分摊于腹板之上。

通常利用双角钢、端板作为腹板的连接材料，应用连接板连接不同方向梁的上下翼缘后再通过螺栓加固。

若上翼缘处铺盖钢格栅，需用具有垫板的现场坡口焊连接上翼缘。

低荷载梁柱刚性连接时，需以端板作为连接材料，如轻型门式钢架的连接节点便可应用端板连接方式。

连接时需将梁的上下翼缘、腹板分别焊接于端板之上，再用螺栓进行连接加固。

要求应用刚度较高的端板，以增强对梁塑性铰位置处弯矩的抵抗力。

刚性连接时，应以外部荷载的高低为依据，结合梁翼缘板的厚度大小，选择适合的焊缝，可选用角焊缝或是采用全熔透坡口焊设置焊缝。

钢结构节点计算引言概述:钢结构是一种广泛应用于建筑和工程领域的结构材料。

节点作为连接不同构件的重要部分，承担着传递载荷和保证结构稳定性的关键作用。

钢结构节点计算是确保节点可靠性和安全性的重要步骤。

本文将深入探讨钢结构节点计算的相关内容。

正文内容:1.节点类型的分类1.1刚性节点1.1.1刚性节点的定义和作用1.1.2刚性节点的设计原则1.1.3刚性节点的计算方法1.1.4刚性节点的应力分析1.2半刚性节点1.2.1半刚性节点的定义和特点1.2.2半刚性节点的设计原则1.2.3半刚性节点的计算方法1.2.4半刚性节点的应力分析2.节点计算的基本原理2.1节点受力分析2.1.1受力平衡原理2.1.2节点内力分析2.1.3节点应力计算2.2接触面分析2.2.1接触面的作用和重要性2.2.2接触面的计算方法2.2.3优化接触面设计的考虑因素2.3塑性铰节点计算2.3.1塑性铰节点的定义和特点2.3.2塑性铰节点计算的基本原理2.3.3塑性铰节点的计算方法2.3.4塑性铰节点的应用案例3.节点计算的设计准则3.1强度设计准则3.1.1节点承载力的评估3.1.2材料强度的考虑因素3.1.3节点的剪力和弯曲强度设计3.2稳定性设计准则3.2.1节点的稳定性分析3.2.2节点稳定性设计的考虑因素3.2.3节点极限承载力的评估3.3刚度设计准则3.3.1节点刚度的定义和作用3.3.2节点刚度计算的方法3.3.3刚度设计的注意事项4.节点计算中的约束条件4.1强度约束条件4.1.1结构的要求和约束4.1.2节点强度的界定和要求4.1.3不同材料节点的强度约束条件4.2稳定性约束条件4.2.1节点稳定性约束的重要性4.2.2节点稳定性约束的计算方法4.2.3稳定性约束条件的优化设计4.3刚度约束条件4.3.1节点刚度约束的影响因素4.3.2节点刚度约束的计算方法4.3.3刚度约束条件的满足要求5.常见节点计算问题及解决方法5.1节点疲劳失效问题5.1.1疲劳失效原因的分析5.1.2疲劳寿命计算方法5.1.3疲劳失效问题的解决方法5.2节点焊接问题5.2.1焊接强度计算方法5.2.2焊接质量评估指标5.2.3焊接问题的解决方法总结:钢结构节点计算是确保结构安全性和可靠性的关键步骤。

钢结构梁柱节点连接设计摘要:钢结构建筑是工业不断发展的产物。

与传统施工技术相比，钢结构施工技术在应用性能和资源利用方面具有突出的价值。

在当前的建筑施工中，钢结构施工也被高度关注，这是建筑工程发展的一个标志。

随着我国基础设施项目的进展，越来越多的工程建筑开始使用装配式钢结构，在施工中备受关注，逐渐体现出钢结构的优势。

未来，钢结构或将成为中国建筑工程的主要形式。

因此，我们需要加大对梁柱连接的分析，实施合理的施工技术应用，为建筑行业的发展奠定基础。

关键词：钢结构；梁柱节点；连接设计引言钢结构作为一种现代化的建筑形式，在建筑行业得到广泛应用。

它的主要特点是采用工厂预制和现场组装的方式，具有施工效率高、质量可控、成本低等优势。

在钢结构中，梁柱节点连接是整个结构中最重要的组成部分之一，直接影响到结构的力学性能和整体稳定性。

传统的梁柱节点连接方法存在一些问题。

首先，传统的焊接连接或螺栓连接方式难以满足装配式建筑对高效施工的要求。

其次，传统连接方法的刚度和强度无法满足现代建筑结构对抗地震和风荷载的需求。

此外，传统连接方法在连接质量和施工工期方面也存在一定的局限性。

为了克服传统梁柱节点连接方法的局限性，许多研究者提出了不同的优化设计方法。

然而，现有的优化方法在提升节点连接处的力学性能方面效果有限，还需要进一步深入研究和改进。

基于此，文章针对钢结构梁柱节点连接设计展开研究，以供参考。

1、钢结构梁柱节点特征钢结构梁柱节点是钢结构中的重要组成部分，连接着钢梁和钢柱，在整个钢结构中起到了至关重要的作用。

一个优良的节点设计能够保证结构的强度、刚度和稳定性，而较差的节点连接方式则会导致结构失稳、破坏或者变形。

以下是钢结构梁柱节点的特征：1.高强度：钢结构梁柱节点通常要承受较大的载荷，并且要保证稳定性。

因此，在设计时需要考虑节点的强度，选择合适的钢材品种和规格。

2.刚度大：为了保证整个结构的刚度和稳定性，钢结构梁柱节点需要具备较大的刚度，尤其是在受剪力和扭矩作用下。

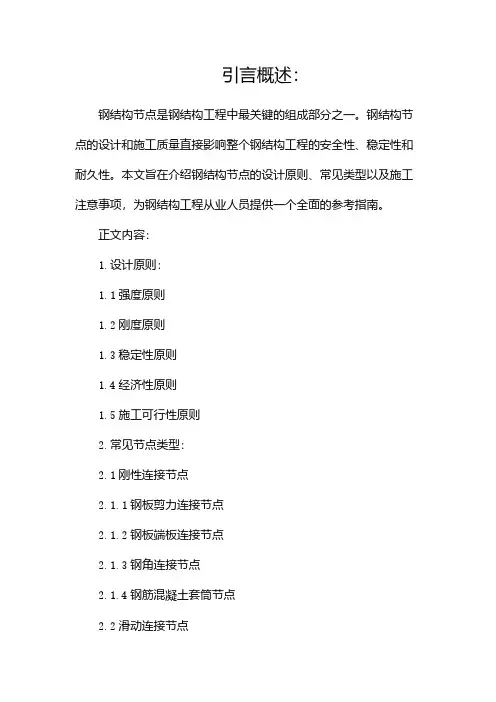

引言概述：钢结构节点是钢结构工程中最关键的组成部分之一。

钢结构节点的设计和施工质量直接影响整个钢结构工程的安全性、稳定性和耐久性。

本文旨在介绍钢结构节点的设计原则、常见类型以及施工注意事项，为钢结构工程从业人员提供一个全面的参考指南。

正文内容：1.设计原则：1.1强度原则1.2刚度原则1.3稳定性原则1.4经济性原则1.5施工可行性原则2.常见节点类型：2.1刚性连接节点2.1.1钢板剪力连接节点2.1.2钢板端板连接节点2.1.3钢角连接节点2.1.4钢筋混凝土套筒节点2.2滑动连接节点2.2.1膨胀螺栓连接节点2.2.2高强度螺栓连接节点2.3铰接连接节点2.3.1钢板剪切铰节点2.3.2钢筋混凝土铰节点2.4浮动节点2.4.1浮动支座节点2.4.2弹性支座节点3.设计与施工注意事项：3.1材料选择3.2节点刚度与变形控制3.3节点连接方式与配合形式3.4节点的抗震设计3.5节点的施工质量控制4.钢结构节点的特殊性：4.1结构极限状态与耐久性4.2节点的可靠性评价4.3考虑节点实际工况的设计4.4节点的维护与检修5.节点的创新技术与发展趋势：5.1新型连接材料的应用5.2计算机辅助设计与分析技术5.3施工工艺与装配技术5.4钢结构节点的节能与环保设计5.5钢结构节点标准化与规范化总结：钢结构节点的设计和施工涉及到多个因素，包括强度、刚度、稳定性、经济性和施工可行性等。

对于不同类型的连接节点，设计和施工的要点也有所不同。

钢结构节点的特殊性和创新技术的发展也是需要关注的重要方面。

通过深入理解和应用这些设计和施工原则，可以提高钢结构工程的安全性和稳定性，实现可靠性和耐久性的目标。

在以后的工程实践中，我们应该密切关注钢结构节点的发展趋势，并不断提升自己的专业素养。

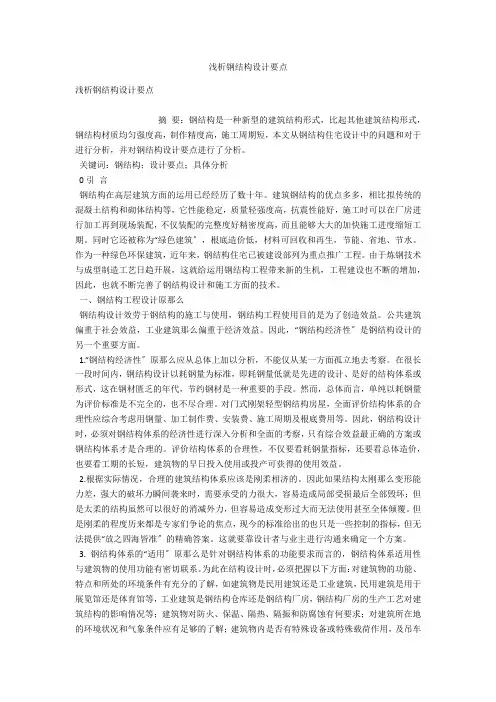

浅析钢结构设计要点浅析钢结构设计要点摘要：钢结构是一种新型的建筑结构形式，比起其他建筑结构形式，钢结构材质均匀强度高，制作精度高，施工周期短，本文从钢结构住宅设计中的问题和对于进行分析，并对钢结构设计要点进行了分析。

关键词：钢结构；设计要点；具体分析0引言钢结构在高层建筑方面的运用已经经历了数十年。

建筑钢结构的优点多多，相比拟传统的混凝土结构和砌体结构等，它性能稳定，质量轻强度高，抗震性能好，施工时可以在厂房进行加工再到现场装配，不仅装配的完整度好精密度高，而且能够大大的加快施工进度缩短工期。

同时它还被称为“绿色建筑〞，根底造价低，材料可回收和再生，节能、省地、节水。

作为一种绿色环保建筑，近年来，钢结构住宅已被建设部列为重点推广工程。

由于炼钢技术与成型制造工艺日趋开展，这就给运用钢结构工程带来新的生机，工程建设也不断的增加，因此，也就不断完善了钢结构设计和施工方面的技术。

一、钢结构工程设计原那么钢结构设计效劳于钢结构的施工与使用，钢结构工程使用目的是为了创造效益。

公共建筑偏重于社会效益，工业建筑那么偏重于经济效益。

因此，“钢结构经济性〞是钢结构设计的另一个重要方面。

1.“钢结构经济性〞原那么应从总体上加以分析，不能仅从某一方面孤立地去考察。

在很长一段时间内，钢结构设计以耗钢量为标准，即耗钢量低就是先进的设计、是好的结构体系或形式，这在钢材匮乏的年代，节约钢材是一种重要的手段。

然而，总体而言，单纯以耗钢量为评价标准是不完全的，也不尽合理。

对门式刚架轻型钢结构房屋，全面评价结构体系的合理性应综合考虑用钢量、加工制作费、安装费、施工周期及根底费用等。

因此，钢结构设计时，必须对钢结构体系的经济性进行深入分析和全面的考察，只有综合效益最正确的方案或钢结构体系才是合理的。

评价结构体系的合理性，不仅要看耗钢量指标，还要看总体造价，也要看工期的长短，建筑物的早日投入使用或投产可获得的使用效益。

2.根据实际情况，合理的建筑结构体系应该是刚柔相济的。

钢结构工程细部节点做法说实话钢结构工程细部节点做法这个，我一开始做的很糟。

那时候刚接触，完全是两眼一抹黑。

就说钢结构的梁柱节点吧。

我试过很多次，最开始总是把螺栓的间距弄错。

我就想着这就跟我们平常穿珠子一样，每个珠子之间得有个合适的距离，螺栓也是啊，间距得按照设计来，要不然到后面连接起来就会要么太松要么太紧，整个结构的稳定性就没了。

我记得有一次在现场，因为前面螺栓间距没弄好，装梁柱的时候费了好大的劲，还被师傅说了一顿。

后来我就知道了，在做这个节点的时候，一定要先仔细对照设计图纸，把每个螺栓的位置用粉笔画好，就像我们画画先打草稿一样。

再来说焊接部位的节点。

以前焊接的时候总是掌握不好这个电流的大小。

你说这电流小了吧，就会焊不透；电流大了呢，那焊缝就特别难看，还可能有裂缝。

我就跟那没头的苍蝇似的，不知道试了多少回。

直到有一次，老师傅跟我说，这就好比烧水，火候小了水烧不开，火候大了水还会溢出来，电流也是这么个道理。

他给我一个参照数值，我就慢慢在这个基础上去调整，每次焊接前先在废材上试一下。

经过好多回的尝试，我才慢慢能够根据钢材的厚度、天气啥的来调整出合适的电流。

还有那个节点处的防锈漆处理。

我开始呢，对这个漆的涂刷层数不太在意。

结果过段时间就发现有些节点生锈了。

就好比我们穿衣服，穿一层很薄的衣服在冬天肯定会冷，这防锈漆层数少了就不能很好地保护钢结构。

后来我知道，最少得刷两到三层，每一层都要等它彻底干了再刷下一层。

我有时为了图快，在一些附件的安装上不按照顺序来。

结果又出问题了，就像搭积木如果顺序错了最后肯定搭不成想要的形状。

后来我就意识到，附件安装必须严格按照顺序，这样才能保证节点的各个部分都安装准确。

钢结构工程细部节点做法真的需要不断摸索不断积累经验啊。

关 键词 ： 型钢 混凝土 ， 框架 结 构 ， 梁柱 节 点 ， 设计
１ 工程概 况
本工 程 是 一座 混 凝 土框 架 结构 的行 政 办公 楼 ，建 筑层 数 ６层 ，总 高度 ２ ２ ４ ５ ｍ， 场 地属 于可 进行 建设 的一 般 场地 ， 场 地类 别 为 Ⅱ 类。 场地地 下 水 主 要为 潜水 和基 岩 裂缝水 ， 对混 凝 土结 构无 腐蚀 性 ， 采 用粘 土 层作 为 持力 层 ， 基
２． ２粱 柱 节 点
图１ 立 面布 置 图
建 筑设 计 要求 ， 在 ４层 顶转 换 ， 在综 合 比较 预应 力 混 凝 土梁 和 型 钢 混凝
土 梁两 种结 构形 式后 ， 选 择 型钢 梁作 为转 换 梁设 计方 案 。这 主 要是 因 为预 应
力 混凝 土 梁方 案需 要 专 门 的施 Ｔ技 术 和 队伍 ， 考 虑 到本 工 程地 处 县 城 ， 当地
础 为条形 地 基梁 ， 结 构立 面 布置 如 图１ 所示。
１ ） 满 足 计算 强度 、 刚度 、 裂缝及 规 范要求 的 配筋率 和 配箍 率 条件 ； ２ ） 力求 梁柱 连接 可靠 ， 内力 通过 点 可靠 传递 ； ３ ） 施 工 的便 利 性 ， 为 保 证梁 柱 节 点 区混凝 土 的密 实， ， 节 点 的连 接 构造 力求 简单 ， 主筋布 置合 理 ， 便于 浇筑混 凝 士 ， 而且还 要考 虑型钢 结构 焊接 方 便 ， 确保 梁端 型钢 部分 的应 力能可 靠地 传递 到型钢 柱 。下面 结合 本丁程 型 钢混凝
梁 和 型钢混 凝 土柱 ， 型钢混 凝 土框 架 以及梁 柱截 面 如图 ２ 所示。
ｌ
肇锏 震 曩 ± 枉 －
＿

钢结构梁柱连接节点设计探究摘要：由于钢材具有自重轻、延性好、安装方便和施工工期短等特点，钢结构的应用也变得越来越广泛，而结构整体的设计中，梁柱节点连接设计的重要性也变得日渐突出，节点连接设计的合理性，不只是对节点和构件本身的安全保障，更是直接关联钢结构自身的整体稳定。

本文就钢结构梁柱连接节点的问题，进行了节点的传力特征、设计原则和连接方式的探究。

关键词：钢结构；梁柱；连接节点1 前言在钢结构整体设计过程中，梁和柱之间的节点是钢结构中的关键部位，连接节点的安全性能够为钢结构的整体性、可靠性提供一定的保障，特别是在结构的抗震设计中占据着重要地位。

对此，正确认识和理解钢结构梁柱连接节点的设计是每个设计工作者必须掌握的知识之一。

2 钢结构梁柱连接节点传力特征钢结构梁柱连接节点设计中，确定节点连接形式是钢结构计算和设计的前提条件，明确传力途径，然后才能将整个结构受力模型简化出来用软件进行分析计算。

根据节点处的传力特征和连接点的转动情况，节点连接一般可分为铰接、刚接和半刚性连接。

（1）铰接连接一般是采用连接板进行连接，连接板与梁腹板进行焊接或高强螺栓连接，梁的上、下翼缘无需与柱连接。

采用铰接时构造简单，可以简化现场的安装程序与流程，并且还能够大幅度减少现场整体作业量，而且现场安装可以不受天气和季节的影响，大幅提升了钢结构安装速度。

对受力方面来说，铰接连接节点在理想状态下是完全不产生弯矩的连接节点。

故此，铰接连接的刚度与耗能性能较差，不利于结构的整体稳定、位移的控制和抗震要求。

（2）刚性连接除了梁腹板要与柱具有可靠的连接外，梁的上、下翼缘还必须与柱连接（一般可采用焊接连接、高强螺栓连接和混合连接）。

相对于铰接连接，刚性连接构造较为复杂，施工难度较大。

但在钢结构梁柱节点的设计中，刚接连接是最常用的连接形式，其中原因除了刚性连接能提高结构整体稳定和刚度外，还有利于抵御风荷载和水平地震引起的位移，减少钢材的消耗，降低成本。

钢结构节点图在钢结构的世界里，节点图就像是一座建筑的关节，连接着各个部分，确保整个结构的稳固与安全。

它是钢结构设计中至关重要的一环，承载着将理论设计转化为实际施工的关键信息。

钢结构节点，简单来说，就是钢结构中各杆件之间的连接部位。

这些节点不仅要承受来自杆件的各种力，还要保证结构在各种工况下的稳定性和可靠性。

节点图则是对这些节点的详细描绘，包括节点的形状、尺寸、所用材料、连接方式等等。

从形式上来看，钢结构节点图可以分为平面节点图和立体节点图。

平面节点图通常以二维的形式展示，通过不同的视图（如正视图、侧视图、俯视图等）来呈现节点的各个细节。

这种形式简单直观，便于施工人员理解和操作。

立体节点图则更加生动形象，能够让人们更清晰地看到节点在三维空间中的位置和形态，但相对来说绘制和理解的难度会稍大一些。

在绘制钢结构节点图时，需要遵循一系列的规范和标准。

首先，准确性是重中之重。

每一个尺寸、角度、标注都必须精确无误，因为哪怕是微小的偏差都可能导致施工中的错误，进而影响整个结构的安全性。

其次，清晰性也是关键。

节点图应该简洁明了，线条清晰，标注醒目，让施工人员能够一目了然地读懂其中的信息。

此外，完整性也不可或缺，节点图需要涵盖所有与节点相关的信息，包括连接件的规格、焊缝的要求、防腐处理等等。

以常见的梁柱节点为例，它通常是钢结构中受力较为复杂的部位。

在节点图中，我们需要清晰地展示梁与柱是如何连接的。

是通过螺栓连接，还是焊接？如果是螺栓连接，螺栓的数量、规格、布置方式都要明确标注。

如果是焊接，焊缝的类型、长度、高度等参数也必须详细说明。

同时，还要考虑节点处的加强措施，比如设置加劲肋，以增强节点的承载能力。

再比如支撑节点，支撑在钢结构中起着重要的稳定作用。

支撑节点图要准确反映支撑与主体结构的连接方式，以及支撑自身的构造。

比如是交叉支撑还是单向支撑，是通过节点板连接还是直接与杆件焊接。

钢结构节点图的设计和绘制并非一蹴而就，而是需要经过反复的计算和优化。

钢结构柱脚随着我国经济建设的快速发展，钢结构在工业及民用建筑房屋中的应用日益广泛。

特别是近年来，随着国家的大力提倡，我国钢结构工程建设得到了空前规模的发展。

柱脚是钢结构的一个重要组成部分，具有固定位置和传力两大作用，对整个结构的安全有重大影响。

然而柱脚设计关键点往往被忽略，计算内容较多、公式复杂、钢结构工程形式多样，柱脚形式多样。

中国著名钢结构建筑本文主要从新建建筑钢柱脚形式的选用、现行新规范对柱脚的相关规定、构造及各种加层钢结构的柱脚节点做法等方面，阐述并整理柱脚设计的相关内容，为设计人员提供一定参考。

1柱脚形式选用现行规范对柱脚形式选用的规定不同类型钢结构工程柱脚查询表对于高层钢结构工程而言，地下室框架柱一般均采用组合结构，如果按照《组合规》第6.5条规定，基础底板厚度较大，柱脚设计和构造偏于严格，造成基础设计的极大浪费和不合理。

结合柱脚受力机理，可主要参考《高钢规》的规定。

对于一些执行规范较严格的地区，设计人员对柱脚的设计也可采用性能化的设计方式，即采用大震下地震组合内力对柱脚进行设计，大震下地震力组合值系数可取1.0，材料的强度采用标准值。

综合以上各规范对钢结构柱脚设计的规定，对于不同类型钢结构工程可选用的柱脚见下表。

新钢标对于柱脚的新规定1. 新钢标明确规定，插入式柱脚可用于多层钢结构框架柱，正式认可了插入式柱脚在民用建筑中的应用。

插入式柱脚之前主要出现在工业建筑的相关内容。

2. 关于抗震性能化设计中对于柱脚的另外一些相关规定，详《钢结构设计标准》(GB50017-2017)第17.2.12条。

3. 新钢标关于外包式柱脚参考了日本的相关规定，受力模式跟之前规范有更新，钢柱弯矩在外包柱脚顶部钢筋位置处最大，底板处约为零，弯矩通过钢柱和混凝土之间的压力传递。

以往受力模式假定是，轴力由钢柱底板传递，弯矩通过栓钉传递给混凝土短柱，受力模式的变化导致对栓钉的设计要求有所不同。

新钢标条文中不再写栓钉的要求，只是在图中表示栓钉为可选项，与高钢规表示“外包部分的钢柱翼缘表面宜设置栓钉”相吻合，即栓钉为构造措施。

钢结构柱脚节点构造及计算【实用版】目录1.钢结构柱脚节点的概念与分类2.钢结构柱脚节点的构造3.钢结构柱脚节点的计算方法4.钢结构柱脚节点的设计要求与注意事项5.钢结构柱脚节点的应用案例正文一、钢结构柱脚节点的概念与分类钢结构柱脚节点是钢结构中柱子和基础之间的连接部位，它的设计与计算对于钢结构的稳定性和安全性至关重要。

根据节点的形式和功能，钢结构柱脚节点可分为以下几类：1.侧接节点：柱脚与基础采用侧面接触的方式，主要用于轴压性能较好的基础。

2.节点板节点：柱脚与基础通过节点板连接，具有良好的刚性和稳定性，适用于多种类型的基础。

3.端头板节点：柱脚与基础采用端头板连接，主要用于框架柱和矩形管柱等结构。

4.轴承节点：柱脚与基础采用轴承连接，具有较好的旋转性能，适用于需要考虑地震作用的地区。

5.角码节点：柱脚与基础采用角码连接，具有结构简单、安装方便等特点，适用于轻型钢结构。

6.套筒节点：柱脚与基础采用套筒连接，具有良好的抗弯性能和抗震性能，适用于高层建筑等重要结构。

二、钢结构柱脚节点的构造钢结构柱脚节点的构造主要包括以下几个部分：1.柱脚：柱脚是钢结构柱子与基础相连的部件，通常采用焊接 H 型钢、箱型柱等结构形式。

2.节点板：节点板是柱脚与基础之间的连接板，可根据实际情况采用不同材料和形式。

常见的节点板有平板、V 型板、角钢等。

3.螺栓：螺栓用于连接柱脚和节点板，具有良好的抗拉和抗剪性能。

根据设计要求，可选用高强度螺栓、普通螺栓等不同类型。

4.焊缝：焊缝是柱脚与节点板之间的连接焊缝，采用焊透的对接焊缝或角对接组合焊缝等形式。

三、钢结构柱脚节点的计算方法钢结构柱脚节点的计算主要包括以下几个方面：1.轴向压力计算：根据结构荷载和柱脚底面积，计算柱脚轴向压力。

2.弯矩计算：根据柱脚的侧向刚度和轴向压力，计算柱脚弯矩。

3.剪力计算：根据柱脚的侧向刚度和弯矩，计算柱脚剪力。

4.节点板计算：根据节点板的材料、截面尺寸和弯矩，计算节点板的应力。
