专利名称：一种油井套管气监测样品采集系统及方法
专利类型：发明专利
发明人：隋林,刘璐,杨斌,鞠梓宸,刘处鹏,张腾,孙晓霞,马睿阳,夏晖
申请号：CN202210282332.8
申请日：20220322
公开号：CN114645710A
公开日：
20220621
专利内容由知识产权出版社提供
摘要：本发明公开了一种油井套管气监测样品采集系统及方法，涉及油田开发技术领域，包括油管、套管、套管阀门、L型导气管、连接管和采气瓶，油管位于套管内，套管阀门设置在套管上，连接管一端连接在套管阀门的出口端内，连接管另一端连接在L型导气管的横向开口端内，采集瓶连通在L型管的竖向开口端，L型导气管的横向管上安装有气体流量计，L型导气管的横向管上设有探头插孔。

本发明采用将井口无组织排放转为有组织排放的思路，利用连接管将套管阀门与L型导气管连接在一起，使得油井井口套管阀门处排出的套管气通过L型导气管引出，以此测量套管气的流量、温度、压力等现场参数，并进行样品采集。

申请人：胜利星科检测技术(山东)有限公司
地址：257000 山东省东营市东营区西四路629号(东营高新区胜利创新孵化器402室)
国籍：CN
更多信息请下载全文后查看。

专利名称：油气井水泥环密封完整性测试装置及利用此装置进行评价的方法
专利类型：发明专利
发明人：赵效锋,管志川,廖华林,史玉才
申请号：CN201610983232.2
申请日：20161109
公开号：CN106522923A
公开日：
20170322
专利内容由知识产权出版社提供
摘要：本发明涉及一种油气井水泥环密封完整性测试装置，包括压力釜和位于压力釜内部的模拟井筒，测试装置还包括压力控制系统、温度控制系统、窜流检测系统、应变测量系统和泥饼模拟系统；模拟井筒包括套管和位于套管外围的岩心，套管和岩心之间形成环形间隙，环形间隙内形成水泥环；套管和岩心的上下两端分别设有上端盖和下端盖。

本发明可实现对井下不同工况条件下水泥环所承受温度以及来自套管、地层复杂载荷的真实模拟，工艺范围涵盖油气井钻完井阶段注水泥固井，生产过程中的试压、试采、循环注采以及压裂等改造工况。

本发明可通过改变水泥环厚度、泥饼性质、养护温度等因素，以评价其对水泥环密封完整性的影响规律。

申请人：中国石油大学(华东)
地址：266580 山东省青岛市黄岛区长江西路66号
国籍：CN
代理机构：青岛联信知识产权代理事务所
代理人：傅培
更多信息请下载全文后查看。

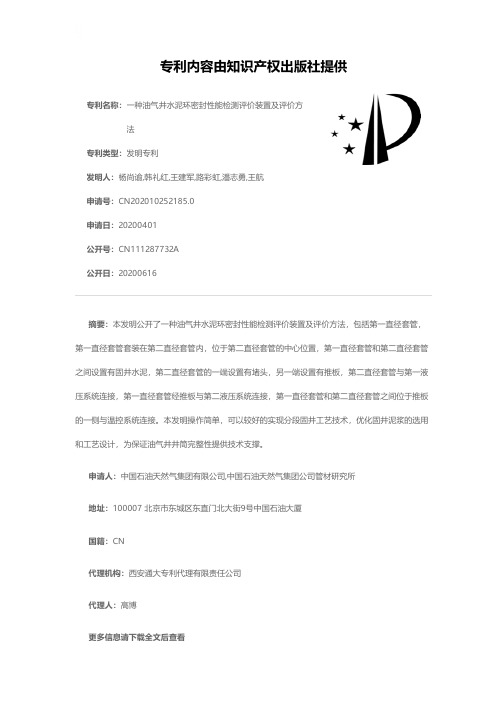

专利名称：一种油气井水泥环密封性能检测评价装置及评价方法
专利类型：发明专利
发明人：杨尚谕,韩礼红,王建军,路彩虹,潘志勇,王航
申请号：CN202010252185.0
申请日：20200401
公开号：CN111287732A
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本发明公开了一种油气井水泥环密封性能检测评价装置及评价方法，包括第一直径套管，第一直径套管套装在第二直径套管内，位于第二直径套管的中心位置，第一直径套管和第二直径套管之间设置有固井水泥，第二直径套管的一端设置有堵头，另一端设置有推板，第二直径套管与第一液压系统连接，第一直径套管经推板与第二液压系统连接，第一直径套管和第二直径套管之间位于推板的一侧与温控系统连接。

本发明操作简单，可以较好的实现分段固井工艺技术，优化固井泥浆的选用和工艺设计，为保证油气井井筒完整性提供技术支撑。

申请人：中国石油天然气集团有限公司,中国石油天然气集团公司管材研究所
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：高博
更多信息请下载全文后查看。

(10)申请公布号 CN 102022111 A(43)申请公布日 2011.04.20C N 102022111 A*CN102022111A*(21)申请号 200910307425.6(22)申请日 2009.09.22E21B 49/00(2006.01)(71)申请人贵州航天凯山石油仪器有限公司地址563124 贵州省遵义市凯山251信箱(72)发明人杨华 吴忠本 谢雪峰 陈兵清田昆 曾勇(74)专利代理机构贵阳中新专利商标事务所52100代理人张浩宇(54)发明名称一种油田井下套管损坏方位的检测方法(57)摘要本发明公开了一种井下套管损坏方位的检测方法，该方法是将用于对套管进行检测的套管检测仪(1)与陀螺测斜仪(2)连接，或者是在套管检测仪(1)内安装方位测量机构(3)；通过测量陀螺测斜仪(2)的斜度或方位测量机构(3)的位置计算出套管检测仪(2)的探头的位置，从而计算出套管损伤部位的具体方位。

本发明能直观准确的检测出套管的损伤部位的具体方位，具有操作简单、方便而且检测的准确度较高、误差小的特点；本发明完善了井下套管的检测手段，为油田的井下分析提供了重要的依据；本发明可适用于所有井下检测参数的方位测试。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 2 页 附图 1 页1.一种井下套管损坏方位的检测方法，其特征在于：是将用于对套管进行检测的套管检测仪(1)与陀螺测斜仪(2)连接，或者是在套管检测仪(1)内安装方位测量机构(3)；通过测量陀螺测斜仪(2)的斜度或方位测量机构(3)的位置计算出套管检测仪(2)的探头位置，从而计算出套管损伤部位的具体方位。

2.根据权利要求1所述的井下套管损坏方位的检测方法，其特征在于：它是将套管检测仪(1)与陀螺测斜仪(2)进行串联连接，检测时首先在地面进行标刻，确定套管检测仪(2)的探头与陀螺测斜仪(2)的位置，然后通过对陀螺测斜仪(2)本身姿态的检测计算出套管检测仪(2)的探头的位置，从而计算出套管损伤部位的具体方位。
