液压换向阀阀芯卡紧故障分析 目前，液压系统中广泛使用的各种液压换向阀中，均存在着阀芯卡紧现象。其中有液压卡紧，也有机械卡紧。为解决液压卡紧，国内外都在设计中采用阀芯外工作表面加工若干个平衡槽的办法，其效果很好。对于机械卡紧也都制定了一些相应的技术规范来限制其配合间隙和偏心量等主要影响因素。但尽管这样，卡紧现象仍时有发生，下面就卡紧产生的原因和解决办法作详细讨论。 1、产生卡紧的原因 1.1 液压卡紧 来自滑阀副几何形状误差和同轴度误差所引起的径向不平衡压力，即液体在高压下通过偏心环状锥形间隙，并且沿液体流动方向缝隙是逐渐扩大的，这时就会产生通常所说的液压卡紧现象。 1)阀芯因加工误差而带有倒锥(锥体大端朝向高压腔)，在阀芯与阀孔中心线平行且不重合时，阀芯受到径向不平衡力的作用。使阀芯和阀孔的偏心矩越来越大， 直到两者表面接触而发生卡紧现象。此时，径向不平衡力达到最大值。 2)阀芯无几何形状误差，但是由于装配误差使阀芯在阀孔中歪斜放置，或者颗粒状污染物凝聚楔入阀孔与阀芯的间隙，使阀芯在孔中偏斜放置，产生很大的径向不平衡力及转矩。 3)在加工或工序间转移过程中，将阀芯碰伤，有局部凸起及残留毛刺。这时凸起部分背后的液压流将造成较大的压降，产生一个使凸起部分压向阀孔的力矩。这也是液压卡紧的一种成因。 4)设计时为防止径向不平衡力的产生，杜绝液压卡紧，在阀芯上开若干个环形槽，以均衡阀芯受到的径向压力，一般称为平衡槽。但在加工中有时环形槽与阀芯不同心；或由于淬火变形，造成磨削后环形槽深浅不一，这样亦会产生径向不平衡力导致液压卡紧。 1.2 机械卡紧 换向阀在使用中除发生液压卡紧外，有时还会发生机械卡紧，机械卡紧一般有下列原因。 1)液压油中的污染物(如砂粒、铁屑、漆皮)楔入阀芯与阀孔间隙使之卡紧。
第一单元液压传动基础 1 薄壁小孔流.exe 液体流经薄壁小孔的情况如动画所示。液流在小孔上游大约d/2处开始加速并从四周流向小孔。由于流 线不能突然转折到与管轴线平行，在液体惯性的作用下，外层流线逐渐向管轴方向收缩，逐渐过渡到与 管轴线方向平行，从而形成收缩截面A 。对于圆孔，约在小孔下游d/2处完成收缩。通常把最小收缩面积 c Ac与孔口截面积之比值称为收缩系数Cc，即Cc＝Ac/A。其中A为小孔的通流截面积。 液流收缩的程度取决于Re、孔口及边缘形状、孔口离管道内壁的距离等因素。对于圆形小孔，当管道直 径D与小孔直径d之比D/d≥7时，流速的收缩作用不受管壁的影响，称为完全收缩。反之，管壁对收缩程 度有影响时，则称为不完全收缩。 2 非恒定流动.exe 当液体流动时，可以将流动液体中空间任一点上质点的运动参数，例如压力p、流速v及密度g表示为空 间坐标和时间的函数，例如： 压力p=p（x，y，z，t) 速度v=v（x，y，z，t) 密度=（x，y，z，t） 在流体的运动参数中，只要有一个运动参数随时间而变化，液体的运动就是非定常流动或非恒定流动。 3 恒定流动.exe 当液体流动时，可以将流动液体中空间任一点上质点的运动参数，例如压力p、流速v及密度g表示为空 间坐标和时间的函数，例如： 压力p=p（x，y，z，t) 速度v=v（x，y，z，t) 密度=（x，y，z，t） 如果空间上的运动参数p、v及在不同的时间内都有确定的值，即它们只随空间点坐标的变化而变化，不 随时间t变化，对液体的这种运动称为定常流动或恒定流动。 4 蕾诺实验.exe 1883年奥斯本?雷诺(Osborne Reynolds)所作的有名的实验。对流体的流动模式有了更完整的说明。雷 诺实验装置，主要为一水平玻璃管，安置于一大水槽中，玻璃管一端成喇叭状，另一端设一排水阀(A)， 打开阀(A)可控制水在玻璃管中的流速。水槽上方有一瓶染色墨汁，将阀(B)打开，墨汁可流至玻璃管入 口处，以利观察玻璃管中流体的流动情形。当流速小时，染料自始至终均成一直线，而不向周围扩散， 称为层流(laminar flow)。而当流速甚大时，管内染料则将整支管子染色，此乃因其向周围扩散之故， 称为扰流(turbulent flow)。
液压系统常见故障分析及处理 液压传动是以液体为工作介质，通过能量转换来实行执行机构所需运动的一种传动方式。首先，液压泵将电动机（或其它原动机）的机械能转换为液体的压力能，然后，通过液压缸（或液压马达）将以液体的压力能再转化为机械能带动负载运动。文中概括介绍了液压系统在日常使用中常见故障分析以及处理方法。 一．工作原理 液压传动是以液体为工作介质，通过能量转换来实行执行机构所需运动的一种传动方式。首先，液压泵将电动机（或其它原动机）的机械能转换为液体的压力能，然后，通过液压缸（或液压马达）将以液体的压力能再转化为机械能带动负载运动。 二．液压系统的组成 液压传动系统通常由以下五部分组成。 1.动力装置部分。其作用是将电动机（或其它原动机）提供的机械能转换为液体的压力能。简单地说，就是向系统提供压力油的装置。如各类液压泵。 2.控制调节装置部分。包括压力、流量、方向控制阀，是用以控制和调节液压系统中液流的压力、流量和流动方向，以满足工作部件所需力（或力矩）、速度（或转速）和运动方向（或运动循环）的要求。 3.执行机构部分。其作用是将液体的压力能转化为机械能以带动工作部件运动。包括液压缸和液压马达。 4.自动控制部分。主要是指电气控制装置。 5.辅助装置部分。除上述四大部分以外的油箱、油管、集成块、滤油器、蓄能器、压力表、加热器、冷却器等等。它们对于保证液压系统工作的可靠性和稳定性是不可缺少的，具有重要的作用。 三．液压缸 液压缸是把液压能转换为机械能的执行元件。液压缸常见故障有：液压缸爬行、液压外泄漏、液压缸机械别劲、液压缸进气、液压缸冲击等。 1.液压缸爬行故障分析及处理 （1）缸或管道内存有空气，处理方法：设置排气装置；若无排气装置，可开动液压系统以最大行程往复数次，强迫排除空气；对系统及管道进行密封。 （2）缸某处形成负压，处理方法：找出液压缸形成负压处加以密封；并排气。 （3）密封圈压得太紧，处理方法：调整密封圈，使其不松不紧，保证活塞杆能来回用手拉动。 （4）活塞与活塞杆不同轴，处理方法：两者装在一起，放在V形块上校正，使同度误差在0.04mm以内；换新活塞。 （5）活塞杆不直（有弯曲），处理方法：单个或连同活塞放在V形块上，用压力机控直和用千分表校正调直。

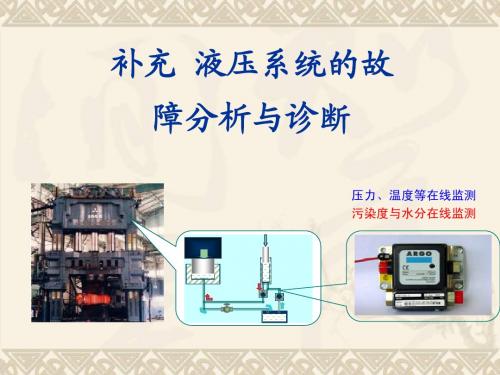

1 常见故障的诊断方法 5。液压设备是由机械、液压、电气等装置组合而成的，故出现的故障也是多种多样的。某一种故障现象可能由许多因素影响后造成的，因此分析液压故障必须能看懂液压系统原理图，对原理图中各个元件的作用有一个大体的了解，然后根据故障现象进行分析、判断，针对许多因素引起的故障原因需逐一分析，抓住主要矛盾，才能较好的解决和排除。液压系统中工作液在元件和管路中的流动情况，外界是很难了解到的，所以给分析、诊断带来了较多的困难，因此要求人们具备较强分析判断故障的能力。在机械、液压、电气诸多复杂的关系中找出故障原因和部位并及时、准确加以排除。 5.1.1 简易故障诊断法 简易故障诊断法是目前采用最普遍的方法，它是靠维修人员凭个人的经验，利用简单仪表根据液压系统出现的故障，客观的采用问、看、听、摸、闻等方法了解系统工作情况，进行分析、诊断、确定产生故障的原因和部位，具体做法如下： 1）询问设备操作者，了解设备运行状况。其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度的时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障，是如何排除的等，需逐一进行了解。 2）看液压系统工作的实际状况，观察系统压力、速度、油液、泄漏、振动等是否存在问题。
3）听液压系统的声音，如：冲击声；泵的噪声及异常声；判断液压系统工作是否正常。 4）摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。 总之，简易诊断法只是一个简易的定性分析，对快速判断和排除故障，具有较广泛的实用性。 5.1.2 液压系统原理图分析法 根据液压系统原理图分析液压传动系统出现的故障，找出故障产生的部位及原因，并提出排除故障的方法。液压系统图分析法是目前工程技术人员应用最为普遍的方法，它要求人们对液压知识具有一定基础并能看懂液压系统图掌握各图形符号所代表元件的名称、功能、对元件的原理、结构及性能也应有一定的了解，有这样的基础，结合动作循环表对照分析、判断故障就很容易了。所以认真学习液压基础知识掌握液压原理图是故障诊断与排除最有力的助手，也是其它故障分析法的基础。必须认真掌握。 5.1.3 其它分析法 液压系统发生故障时，往往不能立即找出故障发生的部位和根源，为了避免盲目性，人们必须根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除，最后找出发生故障的部位，这就是用逻辑分析的方法查找出故障。为了便于应用，故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断，为故障诊断提供了方便。
A ability 性能；能力load-carrying ability 承载能力absorber 吸收器；吸收剂；过滤器；减震器accessories 辅件，附件，配件hydraulic accessories 液压辅件accumulate 储存；蓄能；累积accumulator 蓄能器；蓄电池；累加器 accuracy 准确性；精度action 作用；动作；作用力；行程actuated 操纵，控制directly actuated 直接操纵的，直接控制的pilot actuated 先导控制的，液控的actuator 执行元件；液压缸；马达adapter 接头；衬套；压环；连接件pipe adapter 管接头admission 供给，供油，供气alignment 找正，定心，对中amplifier 放大器differential pressure amplifier 压差放大器flow amplifier 流量放大器assembly 组合，组件，机组axis 轴 B back-flow 回流back-up 支撑hydrostatic back-up 静压支撑barrel 桶，缸体base 底座；支座bearing 支承；轴承；方位radial ball bearing 径向球轴承rolling bearing 滚动轴承sliding bearing 滑动轴承thrust bearing 止推轴承bed 台pump test bed 泵实验台behavior 性能；工况bend 弯头；弯管blade 叶片flat blade 平面叶片forward inclined blade 前倾叶片guide blade 导叶
内部编号：AN-QP-HT130 版本/ 修改状态：01 / 00 The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis, Implementation, Follow-Up And Interactive Correction, Summary, Etc. 编辑：__________________ 审核：__________________ 单位：__________________ 工程建设机械液压卡紧的危害、原因及消除措施通用范本
工程建设机械液压卡紧的危害、原因及 消除措施通用范本 使用指引：本解决方案文件可用于对工作想法的进一步提升，对工作的正常进行起指导性作用，产生流程包括确定问题对象和影响范围，分析问题提出解决问题的办法和建议，成本规划和可行性分析，执行，后期跟进和交互修正，总结等。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1 液压卡紧的危害 在工程建设机械的液压系统中，因毛刺和污物楔入液压元件滑动配合间隙，造成的卡阀现象，通常称为机械卡紧。 在工程建设机械的液压系统中，因毛刺和污物楔入液压元件滑动配合液体流过阀芯阀体的缝隙时，作用在阀芯上的径向力使阀芯卡住，称为液压卡紧，液压元件产生液压卡紧时，会导致下列危害。 1.轻度的液压卡紧，使液压元件内的相对移动（如阀芯、叶片、柱塞、活塞等）运动时
液压系统故障原因分析 一、液压系统好长时间没有用，这次开机后，震动、噪音大。 可能是长时间放置，蓄能器氮气泄露，没起到减少脉动的作用。检查氮气的压力，补压或者更换皮囊。噪音是由于振动太大而产生的，没有了震动，就会消除。 二、油缸工作不正常，只能出不能回。 检查油缸的另一端是否出油，电磁阀是否换向，油缸内泄是不是特别严重。回油管路是否被异物堵死。 三、油缸启动压力高。 油缸启动压力高和油缸的制造质量（如活塞杆弯曲、缸筒弯曲等）、密封的形式和安装等因素有关。对于伺服油缸，启动压力高会影响其的动态特性。 对于普通油缸，启动压力的要求没有伺服油缸那样严格，但是也不能太高。一旦发现启动压力高，需要认真对油缸的零件进行尺寸复测，并检查密封的安装质量。 1、内部阻力过大。 2、外部执行部分有机械故障。 油缸的启动压力与油缸的设计结构有关,油口与活塞接触的受力面积,如油口的大小即活塞初始启动的受力面积,启动压力就高,油口与活塞接触间加工受力面积腔(启动压力腔)启动压力就很小。 四、液压系统油缸要求同步。 在支管路上加单向节流阀，价格比较便宜。要求比较高就加个分流节流阀，造价高，但效果较好。 五、液压系统维修率特别高。 主要原因是环境恶劣，液压系统是比较精密的设备，平常要多注意保养，油质要好，加油时要过滤，系统密封要好。各类检测设备要完善，需要有专业的人员对系统的工作情况进
行记录和维护。 六、液压缸动作不规则。 1、电磁阀换向不规则，需要检查电炉部分 2、电液伺服、比例阀的放大器失灵或调整不当。 3、也有就是油缸磨损严重，需修理或者更换。 4、可能是液压管路混杂有空气，需要找出混入空气的部位，然后清洗检查，重新安装和更换元辅件。
仿真分析液压卡紧现象 1、仿真分析方法 基于Fluent软件对液压卡紧现象进行仿真分析。首先利用Inventor软件建立带有锥度的间隙密封卡紧模型，使用ICEM对模型流体域进行网格划分，最后采用Fluent对网格模型进行压力场仿真，对获取的数据进行分析计算，得到最优的间隙密封结构。 2、模型参数 滑阀卡紧力仿真几何模型以阀芯、阀套间隙密封中流场为基型，采用三维模型的形式。模型的基本参数为：密封长度为20mm，阀套的直径为20.05，阀心的大端直径为20.01，小端直径为20mm。
顺锥模型示意圈如图所示，其中1d 、2d 、0D 、e 别为小端直径、大端直径、阀套孔直径、偏心量，1P 、2P 为进出口压差，参数设置如前文所述。将倒锥模型导入到Fluent 软件中。 滑阀间隙密封内部流场仿真分析结果如图所示，图1为阀总表面压力分布图，图2为模型上下对称面压力分布曲线。由图可知，压力沿Ｘ轴从12Mpa 到2MPa 依次减小，由于仿真模型的偏屯、量是沿着Ｙ轴正方向，根据前文的理论分析可知，由于阀忘下对称面间隙高度小，压力下降慢，故下对称面的压力高于上对称面压力，与仿真结果一致，如图所示。最终会产生一个使阀芯沿Ｙ轴负方向运动的力，使阀，芭对中。在Fluent 中设置力监测器，得出阀芯沿Ｙ轴的受力为14.31N ，使阀巧对中。因此，阀芯的顺锥模型有利于滑阀的对中。
倒锥模型与顺锥模型结构上基本相同，只是在阀芯的安装方向上有所不同，倒锥模型阀狂大端朝向高压进口腔。将模型导入到Fluent中，边界条件与顺锥设置相同。 由图可知，压力在阀巧表面沿Ｘ轴方向依次减小，但是分布并不均匀，滑阀上对称面压降比上对称面的压降慢，在曲线上显示为上对称面曲线在下对称面曲线上方，两曲线形成一封闭区域，由公式可知，封闭区域对阀拉圆周表面积分即为阀巧卡紧力大小。在Fluent中设置力传感器，监测得到阀孩受到的卡紧力为12.20N，方向沿着Ｙ轴正方向，最终会使阀总向阀孔底侧壁面移动，直到卡死。
