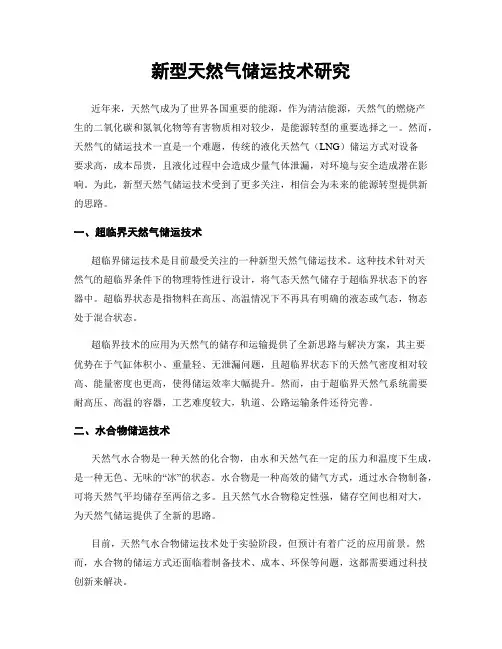

新型天然气储运技术研究近年来,天然气成为了世界各国重要的能源,作为清洁能源,天然气的燃烧产生的二氧化碳和氮氧化物等有害物质相对较少,是能源转型的重要选择之一。
然而,天然气的储运技术一直是一个难题,传统的液化天然气(LNG)储运方式对设备要求高,成本昂贵,且液化过程中会造成少量气体泄漏,对环境与安全造成潜在影响。
为此,新型天然气储运技术受到了更多关注,相信会为未来的能源转型提供新的思路。
一、超临界天然气储运技术超临界储运技术是目前最受关注的一种新型天然气储运技术。
这种技术针对天然气的超临界条件下的物理特性进行设计,将气态天然气储存于超临界状态下的容器中。
超临界状态是指物料在高压、高温情况下不再具有明确的液态或气态,物态处于混合状态。
超临界技术的应用为天然气的储存和运输提供了全新思路与解决方案,其主要优势在于气缸体积小、重量轻、无泄漏问题,且超临界状态下的天然气密度相对较高、能量密度也更高,使得储运效率大幅提升。
然而,由于超临界天然气系统需要耐高压、高温的容器,工艺难度较大,轨道、公路运输条件还待完善。
二、水合物储运技术天然气水合物是一种天然的化合物,由水和天然气在一定的压力和温度下生成,是一种无色、无味的“冰”的状态。
水合物是一种高效的储气方式,通过水合物制备,可将天然气平均储存至两倍之多。
且天然气水合物稳定性强,储存空间也相对大,为天然气储运提供了全新的思路。
目前,天然气水合物储运技术处于实验阶段,但预计有着广泛的应用前景。
然而,水合物的储运方式还面临着制备技术、成本、环保等问题,这都需要通过科技创新来解决。
三、压缩天然气储运技术压缩天然气储运技术是一种传统的天然气储运方式,但随着科技的飞速发展,其应用前景仍在不断扩大。
所谓压缩天然气储运技术,就是通过压缩将天然气压缩成液态,储存在高压容器中,然后通过输送管线将天然气运输到需要的地方,抵达目的地后再进行解压还原成气体状态。
压缩天然气储运技术具有减少压缩工程占用的地面积和减低能源消耗的优点,同时也方便于天然气的供应网络建设。

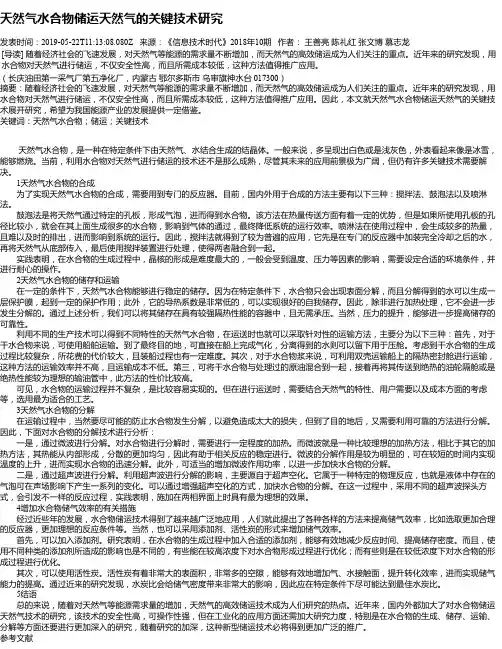

天然气水合物储运天然气的关键技术研究发表时间:2019-05-22T11:13:08.080Z 来源:《信息技术时代》2018年10期作者:王善亮陈礼红张文博慕志龙[导读] 随着经济社会的飞速发展,对天然气等能源的需求量不断增加,而天然气的高效储运成为人们关注的重点。
近年来的研究发现,用水合物对天然气进行储运,不仅安全性高,而且所需成本较低,这种方法值得推广应用。
(长庆油田第一采气厂第五净化厂,内蒙古鄂尔多斯市乌审旗神水台 017300)摘要:随着经济社会的飞速发展,对天然气等能源的需求量不断增加,而天然气的高效储运成为人们关注的重点。
近年来的研究发现,用水合物对天然气进行储运,不仅安全性高,而且所需成本较低,这种方法值得推广应用。
因此,本文就天然气水合物储运天然气的关键技术展开研究,希望为我国能源产业的发展提供一定借鉴。
关键词:天然气水合物;储运;关键技术天然气水合物,是一种在特定条件下由天然气、水结合生成的结晶体。
一般来说,多呈现出白色或是浅灰色,外表看起来像是冰雪,能够燃烧。
当前,利用水合物对天然气进行储运的技术还不是那么成熟,尽管其未来的应用前景极为广阔,但仍有许多关键技术需要解决。
1天然气水合物的合成为了实现天然气水合物的合成,需要用到专门的反应器。
目前,国内外用于合成的方法主要有以下三种:搅拌法、鼓泡法以及喷淋法。
鼓泡法是将天然气通过特定的孔板,形成气泡,进而得到水合物。
该方法在热量传送方面有着一定的优势,但是如果所使用孔板的孔径比较小,就会在其上面生成很多的水合物,影响到气体的通过,最终降低系统的运行效率。
喷淋法在使用过程中,会生成较多的热量,且难以及时的排出,进而影响到系统的运行。
因此,搅拌法就得到了较为普遍的应用,它先是在专门的反应器中加装完全冷却之后的水,再将天然气从底部传入,最后使用搅拌装置进行处理,使得两者融合到一起。
实践表明,在水合物的生成过程中,晶核的形成是难度最大的,一般会受到温度、压力等因素的影响,需要设定合适的环境条件,并进行耐心的操作。

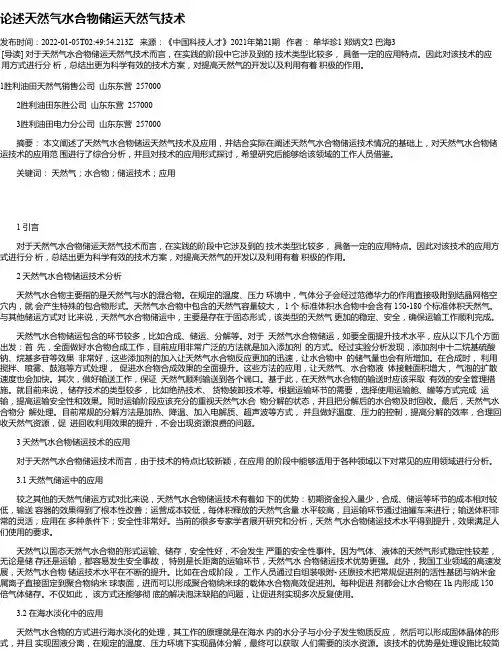

论述天然气水合物储运天然气技术发布时间:2022-01-05T02:49:54.213Z 来源:《中国科技人才》2021年第21期作者:单华珍1 郑炳文2 巴海3[导读] 对于天然气水合物储运天然气技术而言,在实践的阶段中它涉及到的技术类型比较多,具备一定的应用特点。
因此对该技术的应用方式进行分析,总结出更为科学有效的技术方案,对提高天然气的开发以及利用有着积极的作用。
1胜利油田天然气销售公司山东东营 2570002胜利油田东胜公司山东东营 2570003胜利油田电力分公司山东东营 257000摘要:本文阐述了天然气水合物储运天然气技术及应用,并结合实际在阐述天然气水合物储运技术情况的基础上,对天然气水合物储运技术的应用范围进行了综合分析,并且对技术的应用形式探讨,希望研究后能够给该领域的工作人员借鉴。
关键词:天然气;水合物;储运技术;应用1 引言对于天然气水合物储运天然气技术而言,在实践的阶段中它涉及到的技术类型比较多,具备一定的应用特点。
因此对该技术的应用方式进行分析,总结出更为科学有效的技术方案,对提高天然气的开发以及利用有着积极的作用。
2 天然气水合物储运技术分析天然气水合物主要指的是天然气与水的混合物。
在规定的温度、压力环境中,气体分子会经过范德华力的作用直接吸附到结晶网格空穴内,就会产生特殊的包合物形式。
天然气水合物中包含的天然气容量较大, 1 个标准体积水合物中会含有 150-180 个标准体积天然气。
与其他储运方式对比来说,天然气水合物储运中,主要是存在于固态形式,该类型的天然气更加的稳定、安全,确保运输工作顺利完成。
天然气水合物储运包含的环节较多,比如合成、储运、分解等。
对于天然气水合物储运,如要全面提升技术水平,应从以下几个方面出发:首先,全面做好水合物合成工作,目前应用非常广泛的方法就是加入添加剂的方式。
经过实验分析发现,添加剂中十二烷基硫酸钠、烷基多苷等效果非常好,这些添加剂的加入让天然气水合物反应更加的迅速,让水合物中的储气量也会有所增加。

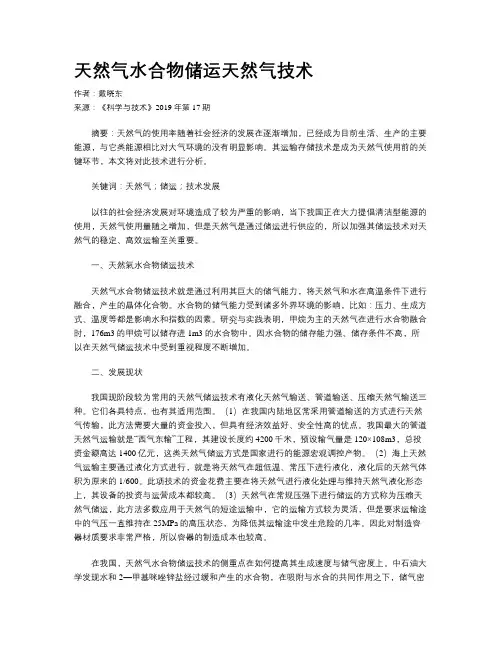

天然气水合物储运天然气技术作者:戴晓东来源:《科学与技术》2019年第17期摘要:天然气的使用率随着社会经济的发展在逐渐增加,已经成为目前生活、生产的主要能源,与它类能源相比对大气环境的没有明显影响。
其运输存储技术是成为天然气使用前的关键环节,本文将对此技术进行分析。
关键词:天然气;储运;技术发展以往的社会经济发展对环境造成了较为严重的影响,当下我国正在大力提倡清洁型能源的使用,天然气使用量随之增加,但是天然气是通过储运进行供应的,所以加强其储运技术对天然气的稳定、高效运输至关重要。
一、天然氣水合物储运技术天然气水合物储运技术就是通过利用其巨大的储气能力,将天然气和水在高温条件下进行融合,产生的晶体化合物。
水合物的储气能力受到诸多外界环境的影响,比如:压力、生成方式、温度等都是影响水和指数的因素。
研究与实践表明,甲烷为主的天然气在进行水合物融合时,176m3的甲烷可以储存进1m3的水合物中。
因水合物的储存能力强、储存条件不高,所以在天然气储运技术中受到重视程度不断增加。
二、发展现状我国现阶段较为常用的天然气储运技术有液化天然气输送、管道输送、压缩天然气输送三种。
它们各具特点,也有其适用范围。
(1)在我国内陆地区常采用管道输送的方式进行天然气传输,此方法需要大量的资金投入,但具有经济效益好、安全性高的优点。
我国最大的管道天然气运输就是“西气东输”工程,其建设长度约4200千米,预设输气量是120×108m3,总投资金额高达1400亿元,这类天然气储运方式是国家进行的能源宏观调控产物。
(2)海上天然气运输主要通过液化方式进行,就是将天然气在超低温、常压下进行液化,液化后的天然气体积为原来的1/600。
此项技术的资金花费主要在将天然气进行液化处理与维持天然气液化形态上,其设备的投资与运营成本都较高。
(3)天然气在常规压强下进行储运的方式称为压缩天然气储运,此方法多数应用于天然气的短途运输中,它的运输方式较为灵活,但是要求运输途中的气压一直维持在25MPa的高压状态,为降低其运输途中发生危险的几率。

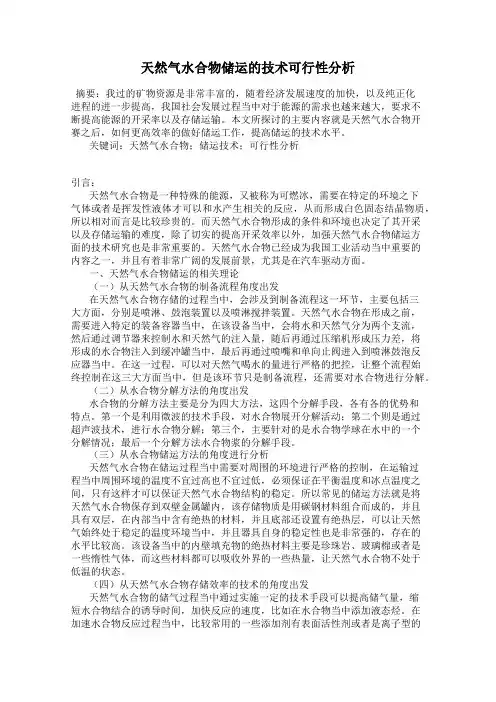

天然气水合物储运的技术可行性分析摘要:我过的矿物资源是非常丰富的,随着经济发展速度的加快,以及纯正化进程的进一步提高,我国社会发展过程当中对于能源的需求也越来越大,要求不断提高能源的开采率以及存储运输。
本文所探讨的主要内容就是天然气水合物开赛之后,如何更高效率的做好储运工作,提高储运的技术水平。
关键词:天然气水合物;储运技术;可行性分析引言:天然气水合物是一种特殊的能源,又被称为可燃冰,需要在特定的环境之下气体或者是挥发性液体才可以和水产生相关的反应,从而形成白色固态结晶物质,所以相对而言是比较珍贵的。
而天然气水合物形成的条件和环境也决定了其开采以及存储运输的难度,除了切实的提高开采效率以外,加强天然气水合物储运方面的技术研究也是非常重要的。
天然气水合物已经成为我国工业活动当中重要的内容之一,并且有着非常广阔的发展前景,尤其是在汽车驱动方面。
一、天然气水合物储运的相关理论(一)从天然气水合物的制备流程角度出发在天然气水合物存储的过程当中,会涉及到制备流程这一环节,主要包括三大方面,分别是喷淋、鼓泡装置以及喷淋搅拌装置。
天然气水合物在形成之前,需要进入特定的装备容器当中,在该设备当中,会将水和天然气分为两个支流,然后通过调节器来控制水和天然气的注入量,随后再通过压缩机形成压力差,将形成的水合物注入到缓冲罐当中,最后再通过喷嘴和单向止阀进入到喷淋鼓泡反应器当中。
在这一过程,可以对天然气喝水的量进行严格的把控,让整个流程始终控制在这三大方面当中,但是该环节只是制备流程,还需要对水合物进行分解。
(二)从水合物分解方法的角度出发水合物的分解方法主要是分为四大方法,这四个分解手段,各有各的优势和特点。
第一个是利用微波的技术手段,对水合物展开分解活动;第二个则是通过超声波技术,进行水合物分解;第三个,主要针对的是水合物学球在水中的一个分解情况;最后一个分解方法水合物浆的分解手段。
(三)从水合物储运方法的角度进行分析天然气水合物在储运过程当中需要对周围的环境进行严格的控制,在运输过程当中周围环境的温度不宜过高也不宜过低,必须保证在平衡温度和冰点温度之间,只有这样才可以保证天然气水合物结构的稳定。

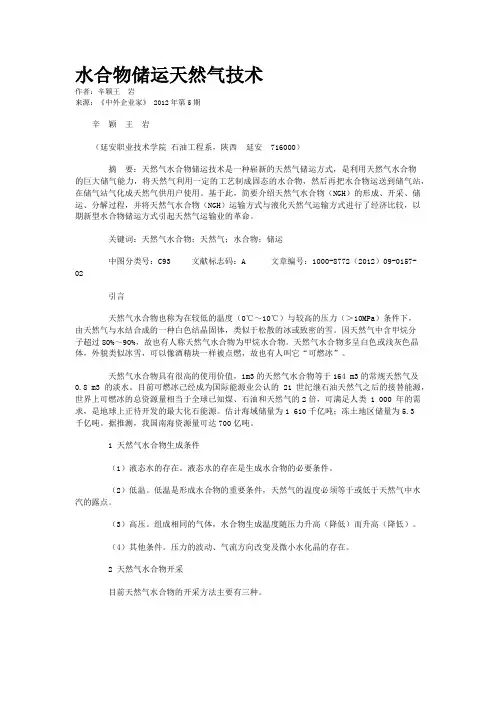

水合物储运天然气技术作者:辛颖王岩来源:《中外企业家》 2012年第5期辛颖王岩(延安职业技术学院石油工程系,陕西延安 716000)摘要:天然气水合物储运技术是一种崭新的天然气储运方式,是利用天然气水合物的巨大储气能力,将天然气利用一定的工艺制成固态的水合物,然后再把水合物运送到储气站,在储气站气化成天然气供用户使用。
基于此,简要介绍天然气水合物(NGH)的形成、开采、储运、分解过程,并将天然气水合物(NGH)运输方式与液化天然气运输方式进行了经济比较,以期新型水合物储运方式引起天然气运输业的革命。
关键词:天然气水合物;天然气;水合物;储运中图分类号:C93 文献标志码:A 文章编号:1000-8772(2012)09-0157-02引言天然气水合物也称为在较低的温度(0℃~10℃)与较高的压力(>10MPa)条件下,由天然气与水结合成的一种白色结晶固体,类似于松散的冰或致密的雪。
因天然气中含甲烷分子超过80%~90%,故也有人称天然气水合物为甲烷水合物。
天然气水合物多呈白色或浅灰色晶体,外貌类似冰雪,可以像酒精块一样被点燃,故也有人叫它“可燃冰”。
天然气水合物具有很高的使用价值,1m3的天然气水合物等于164 m3的常规天然气及0.8 m3的淡水。
目前可燃冰己经成为国际能源业公认的21世纪继石油天然气之后的接替能源,世界上可燃冰的总资源量相当于全球已知煤、石油和天然气的2倍,可满足人类 1 000 年的需求,是地球上正待开发的最大化石能源。
估计海域储量为1 610千亿吨;冻土地区储量为5.3千亿吨。
据推测,我国南海资源量可达700亿吨。
1 天然气水合物生成条件(1)液态水的存在。
液态水的存在是生成水合物的必要条件。
(2)低温。
低温是形成水合物的重要条件,天然气的温度必须等于或低于天然气中水汽的露点。
(3)高压。
组成相同的气体,水合物生成温度随压力升高(降低)而升高(降低)。
(4)其他条件。
压力的波动、气流方向改变及微小水化晶的存在。

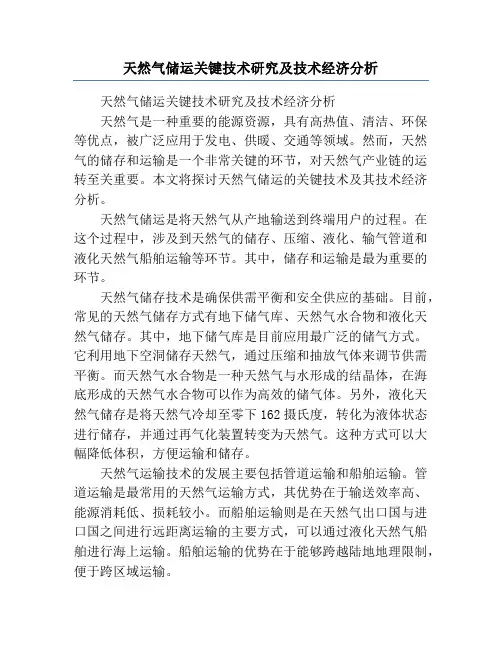

天然气储运关键技术研究及技术经济分析天然气储运关键技术研究及技术经济分析天然气是一种重要的能源资源,具有高热值、清洁、环保等优点,被广泛应用于发电、供暖、交通等领域。
然而,天然气的储存和运输是一个非常关键的环节,对天然气产业链的运转至关重要。
本文将探讨天然气储运的关键技术及其技术经济分析。
天然气储运是将天然气从产地输送到终端用户的过程。
在这个过程中,涉及到天然气的储存、压缩、液化、输气管道和液化天然气船舶运输等环节。
其中,储存和运输是最为重要的环节。
天然气储存技术是确保供需平衡和安全供应的基础。
目前,常见的天然气储存方式有地下储气库、天然气水合物和液化天然气储存。
其中,地下储气库是目前应用最广泛的储气方式。
它利用地下空洞储存天然气,通过压缩和抽放气体来调节供需平衡。
而天然气水合物是一种天然气与水形成的结晶体,在海底形成的天然气水合物可以作为高效的储气体。
另外,液化天然气储存是将天然气冷却至零下162摄氏度,转化为液体状态进行储存,并通过再气化装置转变为天然气。
这种方式可以大幅降低体积,方便运输和储存。
天然气运输技术的发展主要包括管道运输和船舶运输。
管道运输是最常用的天然气运输方式,其优势在于输送效率高、能源消耗低、损耗较小。
而船舶运输则是在天然气出口国与进口国之间进行远距离运输的主要方式,可以通过液化天然气船舶进行海上运输。
船舶运输的优势在于能够跨越陆地地理限制,便于跨区域运输。
在进行天然气储运技术经济分析时,需要考虑到技术的成本与收益,以及环境与社会效益。
首先,天然气储存技术的成本包括设备投资、运行和维护成本等。
而收益则是通过平衡天然气供需、保障供应安全、实现市场交易等方面体现。
另外,天然气运输技术的成本主要包括管道或船舶建设和运行成本,而收益则是通过确保天然气顺利输送到终端用户,满足能源需求,推动经济发展等方面实现。
同时,技术经济分析还需要考虑到环境与社会效益。
在天然气储存过程中,地下储气库和液化天然气储存都会涉及土地利用和环境影响。
天然气水合物储运技术作者:郑岳来源:《科学与技术》2019年第16期摘要:天然气水合物是资源量丰富的高效清洁能源,具有潜在的能源战略储备意义和可观的经济效益。
随着我国海域天然气水合物的试采成功,天然气水合物的研究引起了广泛关注。
天然气水合物储运技术因其成本低、简单灵活、安全可靠等优势备受瞩目。
本文概括了天然气水合物的特性及储存条件,介绍了目前天然气水合物的主要运输方式,并指出了天然气水合物储运技术进一步发展需要解决的技术难题。
关键词:天然气水合物;储存;运输;技术前言天然气水合物是资源量丰富的高效清洁能源,是未来全球能源发展的战略制高点。
2017年5月18日,由国土资源部中国地质调查局组织实施的我国海域天然气水合物试采在南海神狐海域实现连续8天稳定产气,试采取得圆满成功,实现了我国天然气水合物开发的历史性突破,为天然气水合物商业性开发利用提供了技术储备,积累了宝贵经验。
1 天然气水合物概述天然气水合物(Natural gas hydrate,NGH)是一种由水分子在氢键作用下形成的笼形结构。
天然气分子(主要为甲烷分子)充填其间,构成一种笼形化合物,它主要赋存于海底和极地永冻土中,因其外形呈冰雪状,遇火即燃,俗称“可燃冰”。
目前已发现的水合物结构有4种:即I型(Claussen等人,1952年)、II型(Claussen等人,1951年)、H型(Ripmeester 等人,1987年)、T型(Koh,2002年)。
据理论计算,1m3的饱和NGH在标准条件下可释放出164 m3的甲烷气体,其能量密度(标准状态下单位体积沉积物中的甲烷量)是其它非传统能源的10倍,是常规天然气能量密度的2-5倍。
NGH可以在2MPa-6MPa、0℃-20℃条件下制备,常压、-15℃以下稳定储存。
2 天然气水合物储运技术目前,世界范围内天然气的储运方式最常用的主要有三种:PNG(通过压力管道以气态输送)、LNG(利用低温技术将天然气液化,以液态形式输送)和CNG(利用高压容器储存和输送)。
气体水合物--储运天然气技术与发展[简介]天然气中的主要成分为甲烷,在常压下其沸点为-162℃,不易液化。
目前实际应用的天然气储运方式有:利用低温技术将天然气液化(LNG),以液体的形式进行储存、运输;通过管道采用高压方法运输天然气;利用多孔介质的吸附作用储存天然气等。
天然气中的主要成分为甲烷,在常压下其沸点为-162℃,不易液化。
目前实际应用的天然气储运方式有:利用低温技术将天然气液化(LNG),以液体的形式进行储存、运输;通过管道采用高压方法运输天然气;利用多孔介质的吸附作用储存天然气等。
目前,绝大部分天然气(约占天然气总量的75%)采用管道输送,但其初投资大,且越洋运输不易实现。
而LNG由于要采用低温液化,运营费用高。
利用气体水合物高储量的特点储存天然气.可降低运营费;同时天然气水合物(NGH)的储存较压缩天然气、液化天然气压力低,增加了系统的安全性和可靠性.在经济性方面具有一定的优势。
天然气是重要的化工原料和清洁能源,人类的需求量不断增大。
在能源结构中,我国天然气约占能源总量的2%,而国外的比例达20%。
为保护环境,未来天然气的耗量呈增长趋势,有必要在我国加大开采和利用天然气的力度。
我国天然气可开采量约为1.05 x 10的13次方m3,但分布非常不均衡,需进行远距离输送。
目前进行的西部大开发就有把西部地区的天然气输送到东部地区的计划。
由于天然气(甲烷)密度小,不易液化,不易储存和运输,对于大量的中小城镇和小规模用户,铺设输气管线在经济上不可行,可能会制约天然气的推广应用。
另外,我国有许多零散气田,产量不大,如果天然气储运技术不能进一步提高经济性,大量的这类气田将无法得到有效开采与利用。
研究安全、高效的天然气储运技术对我国国民经济 l 气体水合物气体水合物是由一种或几种气体的混合物(如CH4、C2H6、CO2、N2等)在一定的温度、压力条件下和水作用生成的一类笼形结构的冰状晶体(Clathrate Hydrate),为非化学计量型固态化合物。
天然气水合物储运技术天然气水合物是一种能源资源的新类型,其主要成分是甲烷水合物,包括甲烷分子与水分子通过弱的范德华力相互作用而形成的固态化合物。
天然气水合物的储运技术是指将其从产地开采到消费地的整个过程中,包括储存、运输和转化等环节的技术探索和应用。
天然气水合物的储存主要有两种方法:地下储存和海上储存。
地下储存是将天然气水合物运输到地下储层中,通过地层的物理和化学条件保持其稳定保存。
地下储存的优点是可以利用地下空间,不占用地表资源,但是需要选择地质条件较好的地区,并且具有一定的地质风险。
海上储存是将天然气水合物运输到海上平台,并通过设备和技术手段将其储存于海底。
海上储存的优点是可以在海洋中储存大量的天然气水合物,不受地质条件的限制,但是技术难度较大,需要克服海洋环境、设备腐蚀、安全性等问题。
天然气水合物的运输主要有管道输送和船舶运输两种方式。
管道输送是将天然气水合物通过管道系统从产地输送到消费地,具有输送量大、损耗小、安全可靠等优点,但是需要建设大规模的输送管道系统。
船舶运输是将天然气水合物通过特殊设计的船舶进行运输,具有灵活性高、可调度性强的优点,但是航行距离受限,需要克服船舶在海上运输中的振荡、航行安全等问题。
天然气水合物的转化技术是将其转化为可利用的能源形式,主要包括水合物解离、气化和液化等过程。
水合物解离是将天然气水合物通过升温和减压等方法,使其释放出甲烷气体。
气化是将天然气水合物转化为合成气,通过一系列反应制备合成燃料或化学品。
液化是将天然气水合物通过降温和增压,使其转化为液态,方便储存和运输。
天然气水合物的储运技术是一个多学科、多领域的综合技术,其中涉及到地质学、勘探开发、化学工程等多个学科的知识和技术。
随着对天然气水合物资源的深入认识和技术的不断发展,相信天然气水合物的储运技术将逐步得到完善和应用,为世界能源资源的利用做出积极贡献。
天然气水合物储运技术天然气水合物是一种新型天然气资源,其储存与运输是开发天然气水合物的关键技术之一。
天然气水合物储运技术是指将天然气水合物从采集海域输送到目的地的技术,其特点是运输距离长,环境要求高,运输过程中易产生安全隐患。
本文将就天然气水合物储运技术的主要内容进行讲解。
一、采集和分选天然气水合物分为浸润型和液相型两种类型,采集方法主要分为石油钻探、吊客采集、水下分选和直接吸附等几种。
采集后,需要进行分选,将天然气水合物与泥沙等杂质分离。
分选方法包括机械分选、液-固分选和气-固分选等。
二、储存储存是天然气水合物储运的重要环节。
天然气水合物以固态形式存在,其密度为0.9~1.1 g/cm³,比水的密度稍大。
储存方式主要有三种:常压储存、低温储存和高压储存。
其中,低温储存是保证天然气水合物稳定性和提高储存密度最有效的方法。
低温储存需要将天然气水合物冷却至-20℃以下,同时加入一定量的添加剂保证结构稳定性。
三、运输天然气水合物的运输距离较远,目前主要有三种方式:管道输送、船舶运输和燃气拉罐运输。
其中,管道输送是最经济的方式,但受到环境和地形的限制;船舶运输可以实现长距离运输,但需要考虑船舶稳定性和安全性;燃气拉罐运输适用于小规模输送。
四、加工利用天然气水合物采集后需要进行加工利用,常用的方法包括分离水合物和甲烷、裂解水合物和甲烷、脱硫和脱碳等。
加工利用后,水合物和甲烷可作为燃料,也可用于生产化学品和化肥等。
综上所述,天然气水合物储运技术是开发天然气水合物的关键技术之一。
天然气水合物的采集、分选、储存、运输和加工利用都需要掌握一定的技术和经验,同时也需要在环境保护和安全性方面做好充分准备。
随着我国天然气水合物采集和利用的不断推进,天然气水合物储运技术也将不断发展和完善。
天然气水合物储运天然气的关键技术
摘要:用水合物作为天然气储运的新方法,具有安全可靠、费用低的优势,因而对它的研究成为当今世界能源开发的热点,阐述了天然气水合物储运天然气技术的关键技术及其工业使用价值,提出了今后水合物技术的研究重点和方向。
关键词:天然气储运关键技术
目前利用天然气水合物储运天然气的技术仍处于研究开发阶段,虽然其应用前景十分广阔,但实现工业化过程的一些关键技术尚待解决。
1、水合物的合成
天然气水合物合成过程属于气-液-固反应,需要相应的反应器来提高效率。
国际上用于水合物合成反应的反应器大致可以分为3种,即搅拌式反应器、鼓泡式反应器和喷淋式反应器。
搅拌式反应系统主要有反应器、分离器、热交换器和循环泵4个单元组成。
水合物形成过程中,先往反应器中装入水,天然气通过反应器底部的两个止回阀进入,在搅拌器的作用下天然气和水充分混合生成天然气水合物,使用管壳式换热器,把生成的天然气水合物所释放的潜热以及转动部件如循环泵和反应器中的搅拌器所产
生的热量及时带走。
热交换过程中,水合物浆(水合过程中由于大量水的存在水合物以浆液形式存在)在管侧流动,乙二醇水溶液在壳侧流动。
鼓泡式反应系统是利用高压天然气通过孔板产生气泡,由此生成
水合物。
鼓泡法水合物生成过程中,上升的气泡和水接触并在气液接触面上生成水合物。
因为水合物层是沿着上升的气泡形成的,上升天然气在气水界面处的轻微扰动都可能使气泡破碎,气泡的破碎可以增大气泡的接触面,同时水合物生成热可以通过水的传热及时带走,从而提高了水合物的生成速度。
鼓泡法水合物生成系统不仅在热量传递方面有优势,而且微小的气泡极大的增大了气液接触面积并增强了天然气的溶解能力。
但是该方法由于孔板上的孔径很小,容易在孔板上生成水合物,影响进气,也影响系统的正常运行。
2、水合物的储气效率
天然气水合物储运技术是一种崭新的天然气储运方式,实际生产的水合物储气量高低是该技术能否实施和具有优势的关键。
自从1990年挪威科学家gudmundsson提出第一个大型天然气水合物生产工艺流程以来,人们采用和提出了各种不同的方法和措施来增加水合物储气量,如采用合适的反应器形式和操作条件,或者使用添加剂、活性炭等介质改变反应物的组成、进行催化、改善传质条件等。
下面介绍几种常用的增加水合物储气效率的措施。
①加入添加剂。
中科院广州能源研究所的相关水合物实验研究表明,在天然气水合物形成过程中添加适当浓度的化学添加剂可以缩短水合物形成的诱导时间、增加水合物的储气密度。
并且不同类型的化学添加剂对水合物生成过程影响的规律不同,有的添加剂(如apg)在较高浓度条件下能较好的优化水合物形成过程,此时他们的储气密度高、诱导时间短;有的添加剂(如sdbs)在较低浓
度条件下能很好的优化水合物的形成过程,此时水合物生成体系有较高的储气密度、诱导时间及生成速度。
②使用活性炭。
活性炭具有较大的表面积,高发达的空隙及适宜的空隙结构,在水合物反应中可以增大气-水接触面,提高水的转化率,从而达到增加水合物储气能力的目的。
通过对甲烷-纯水-活性炭体系的研究可知水炭比(水合物反应体系中反应釜中的水量与反应时活性炭的质量比)是影响甲烷水合物单位体积体系储气密度(单位体积水合物体系中含有标准状态下天然气的体积)的关键因素之一,且特定压力下达到最高储气密度时的水炭比即是该压力下的最佳水炭比。
3、水合物运输船
天然气水合物运输船是ngh系统重要的一环,关键技术包括增强货舱内天然气水合物绝热技术、降低气体逸失技术、货物装载(卸载)技术。
天然气水合物运输船的货舱容积需要大于lng船的货舱容积,因为同体积的液化天然气大约是天然气水合物容纳天然气容量的4倍。
这样算来,lng船的容积一般为125000~135000m3,天然气水合物运输船的容积就应该为lng船的4倍,那就像1艘超大型油轮一样。
输送天然气水合物应该在密闭的输送管中进行,货舱内需要装载天然气来填充缝隙和孔隙。
航行过程中,货舱外面的热量将传进来,导致天然水合物分解成天然气和冰。
析出的天然气可以用做主机燃
料。
同时货舱壁上形成的冰层也很快的减少天然气水合物的分解。
4、水合物的分解
在运输天然气水合物的过程中,一般应尽量避免水合物的分解,以减少损失和降低成本,但在目的地又需要经济有效的措施加速水合物分解过程,得到天然气。
因此,有必要对强化水合物分解的相关技术进行深入的研究。
下面就简介几种常用的水合物分解方法。
①微波作用下的水合物分解。
天然气水合物分解过程需要能量,一般采用加热的办法实现。
微波是一种很好的加热途径,具有独特的加热性能,其加热方式与其它的加热方式不同,热量从介质内部产生,温度场比较均匀,所以非常有利于化学反应的进行。
微波对天然气水合物的分解作用非常明显,只要10多瓦的作用功率,就会使水合物生成区域内的温度很快升高至分解温度以上,从而使水合物能够在很短的时间内分解。
另外,提高微波作用功率,单位时间内的平均温升增大,水合物分解速度也增大。
微波加热对于分解水合物的工业应用来说,还需要解决很多问题:水合物电特性的测定及在不同压力温度下这些特性的变化;不同气体组分形成的水合物吸收微波能力的研究;微波气化天然气水合物的经济性分析等。
②超声波作用下的水合物分解。
超声波的应用非常广泛,在水合物分解过程中主要利用的是超声波的“主动应用”。
“主动应用”的原理是利用超声波作为一种能量的形式作用、影响或改变反应物的物性,即所谓的“功率超声”。
“功率超声”在工业(如超声清洗、
焊接、加工)、医学(如超声理疗、治癌)、生物学(如超声成功剪切dna大分子)、化学(如聚合物降解、催化)、化工(如超声结晶、雾化、沉淀)的应用非常广泛。
超声波对水合物分解的影响主要来自超声空化。
超声空化是强超声在液体中引起的一种特有的物理现象,是一个典型的非线性的声学问题,就是液体中的微小气泡(空化核)在声场作用下发生的一系列动力过程。
超声空化越强水合物越容易分解,强化超声空化应主要从超声频率(频率越高空化越难以发生)、外界压力(外界压力越大空化越难以发生)、温度(温度越高空化越容易发生)和介质物性(如物质的状态、密度和比热等)等因素考虑。
另外,不同的超声波探头施加方式对反应过程的影响也不一样,超声探头施加在两相界面上的效果要明显优于施加在反应器的外面(如底部)或水相中的效果。
5、结语
目前国外许多国家都在进行水合物储运天然气的研究,但还没有一个国家达到工业化阶段,更没有形成成套的技术。
我们今后仍需在水合物的快速形成、水合物运输船制造以及水合物分解利用方面进行深入研究,但随着水合物基础研究的不断完善,这种新型水合物储运方式必将引起天然气运输业的革命。
参考文献:
[1]张文亮,贺艳梅等.天然气水合物研究历程及发展趋势,断块油气田.2005,12(2)
[2]胡仲敏,王海华等.天然气储运新技术一水合物法储运,油气田地面工程.200l,20(3)
[3]gudmundsson j s,parlaktuna metal.storing natural gas as frozen hydrate,spe:production and facilities,new()rieans,1994
[4]dale berne.the marine transport of natural gas in hydrate form, proceedings of the second intemationai()ffshore and polar engineering conference(san francisco),1992。
