钢结构检测常识

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

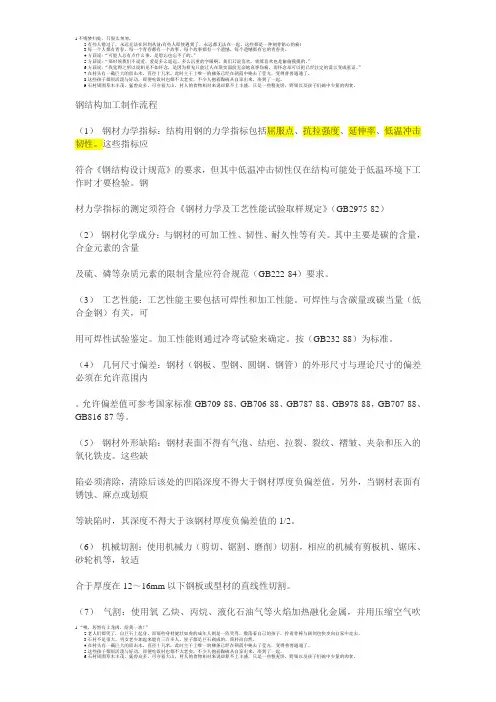

钢结构加工制作流程（1）钢材力学指标：结构用钢的力学指标包括屈服点、抗拉强度、延伸率、低温冲击韧性。

这些指标应符合《钢结构设计规范》的要求，但其中低温冲击韧性仅在结构可能处于低温环境下工作时才要检验。

钢材力学指标的测定须符合《钢材力学及工艺性能试验取样规定》（GB2975-82）（2）钢材化学成分：与钢材的可加工性、韧性、耐久性等有关。

其中主要是碳的含量，合金元素的含量及硫、磷等杂质元素的限制含量应符合规范（GB222-84）要求。

（3）工艺性能：工艺性能主要包括可焊性和加工性能。

可焊性与含碳量或碳当量（低合金钢）有关，可用可焊性试验鉴定。

加工性能则通过冷弯试验来确定。

按（GB232-88）为标准。

（4）几何尺寸偏差：钢材（钢板、型钢、圆钢、钢管）的外形尺寸与理论尺寸的偏差必须在允许范围内。

允许偏差值可参考国家标准GB709-88、GB706-88、GB787-88、GB978-88，GB707-88、GB816-87等。

（5）钢材外形缺陷：钢材表面不得有气泡、结疤、拉裂、裂纹、褶皱、夹杂和压入的氧化铁皮。

这些缺陷必须清除，清除后该处的凹陷深度不得大于钢材厚度负偏差值。

另外，当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。

（6）机械切割：使用机械力（剪切、锯割、磨削）切割，相应的机械有剪板机、锯床、砂轮机等，较适合于厚度在12～16mm以下钢板或型材的直线性切割。

钢结构检测主要内容
钢结构工程检测包括钢结构和特种设备的原材料、焊材、焊接件、紧固件、焊缝、螺栓球节点、涂料等材料和工程的全部规定的试验检测内容。

主体结构工程检测，取样检测、钢材化学成分分析、涂料检测、建筑工程材料、防水材料检测等、节能检测等成套检测技术。

钢结构检测需要做的项目有：
1、无损检测：超声检测、射线检测、磁粉检测、渗透检验。

2、性能检测：钢材力学检测、紧固件力学检测。

3、金相分析：显微组织分析、显微硬度测试等。

4、化学成分：对钢结构所使用的钢材进行化学成分分析。

5、涂料检测：对钢结构表面涂装所用的涂料进行检测。

6、应力测试：对钢结构安装以及卸载过程中关键部位的应力变化进行测试与监控。

钢结构工程质量检验1. 引言钢结构工程广泛应用于建筑、桥梁、航天、海洋等领域，其质量直接影响工程的安全可靠性。

因此，钢结构工程质量检验是确保工程质量的重要环节。

本文将介绍钢结构工程质量检验的相关原则、方法和步骤。

2. 钢结构质量检验原则钢结构质量检验的核心是以国家相关标准和技术规范为依据，确保工程的安全可靠性。

具体原则如下：2.1 符合设计要求钢结构的质量检验应符合设计文件中的要求，检验过程中需要核对设计图纸、工程图纸等文件，确保施工是否符合设计要求。

2.2 材料和构件的质量合格钢结构中使用的钢材、焊接材料、螺栓等应符合相关标准和规范的要求，质量应合格。

对于构件的制造和加工过程，也应进行质量检验，确保构件的质量达到设计要求。

2.3 施工工艺的合理性钢结构工程施工工艺应符合相关技术规范要求，施工过程中需要进行现场质量检验，确保施工工艺的合理性和合格性。

2.4 检验全面、有效钢结构质量检验应涵盖施工全过程，从材料进场到竣工验收，每个施工节点都需要进行质量检验。

检验方法应科学可靠，具有实际应用价值。

3. 钢结构质量检验方法3.1 材料检验方法钢材、焊材、螺栓等材料的检验可以采用以下方法： - 外观检验：通过目测、测量等方法检查材料的外观质量，如裂纹、伤疤、腐蚀等缺陷。

- 化学成分分析：采用化学分析方法，测试钢材、焊材、螺栓等材料的化学成分是否符合标准要求。

- 物理性能测试：测试材料的力学性能，如强度、韧性等。

3.2 施工工艺检验方法钢结构工程的施工工艺检验可以采用以下方法：- 焊接接头质量检验：采用焊缝外观检验、焊缝断面检验、焊接工艺评定等方法，检验焊接接头的质量。

- 轴线与尺寸偏差检验：通过测量和比较，检验各构件的轴线与尺寸是否符合设计要求。

-钢结构安装质量检验：采用目测和测量方法，检验安装质量是否符合要求，如焊接质量、构件连接质量等。

3.3 竣工验收检验方法钢结构工程竣工验收检验可以采用以下方法： - 钢结构质量复查：通过抽查、挑选样本等方式，对钢结构工程进行质量复查，确保质量符合要求。

钢结构质量检验具体内容和方法1、原材料检验①钢材检验检验手段：色标对比卡、混合试验、粘贴试验。

④材料外观质量、规格等检验检验项目：外观表面质量、材料厚度、变形情况检验手段：目测、钢板测厚仪检测2、制作过程检验①零件检验检验内容：精度检验、标识检验。

检验手段：1：1硫酸纸样板检验、目检。

②材料的追溯检验内容：材料流转过程中的过程记录检验手段：检查流程卡的填写、零件的追溯抽检。

⑤焊接检查：检查内容：焊缝的外观质量检查、焊缝的内在质量检查检查手段：目检、焊缝量规、NDT检测。

3、预装过程检验①预装胎具的检验检查内容：胎具的精度、胎具的安全性。

检查手段：经纬仪、水平仪、重锤、书面设计数据等。

②预装后的精度检验检验内容：对口精度、外形尺寸、就位尺寸。

检验手段：书面设计数据、经纬仪、水准仪等。

4、涂装检验①除锈检验：检验项目：粗糙度检验检验手段：粗糙度检测仪、目测。

②油漆检验：检验项目：油漆配比、涂装温度及湿度、涂装间隔、涂层厚度等。

检验手段：温度计及湿度计、电脑涂层膜厚检测仪等。

5、焊缝无损检测要求①用于此工程的NDT类型A.超声波检测（UT）（范围待定）B.磁粉检测（MT）（范围待定）C.目测检查（VT）②NDT检测范围及检测手段：根据设计要求选择检测方法。

③检测过程中应当注意的问题焊缝无损检查，应在焊缝焊后24小时后进行。

局部检测的焊缝，如发现存在有不允许的缺陷时，在缺陷的两端进行加倍延伸检查，如仍发现有不允许的缺陷，则对该焊缝进行100%的检查。

对按数量抽查的焊缝，如发现存在有不允许的缺陷时，应对同类型焊缝加倍检查，如仍发现有不允许的缺陷，则对同类型焊缝进行100%的检查。

6、焊接缺陷修复①裂纹：先用MT检测，再用碳弧清除（裂纹+裂纹二端各50mm），然后重新焊接。

②气孔、夹渣、未熔合：碳刨清除，然后重焊。

③咬边：砂轮打磨，重新补焊。

④焊瘤：碳刨刨掉，砂轮打磨。

⑤补焊φ3.2mm的低氢型焊条，预热温度提高50℃。
