电站锅炉原理

电站锅炉和工业锅炉分类标准电站锅炉和工业锅炉是两种不同的锅炉类型，它们在使用场景、设计理念、工作原理等方面存在着很大的差异。

因此，为了更好地进行管理和维护，我们需要对这两种锅炉进行分类标准化。

本文将从以下几个方面详细介绍电站锅炉和工业锅炉的分类标准。

一、按用途分类1. 电站锅炉电站锅炉主要用于发电厂中，通过将水加热蒸发产生高温高压蒸汽来驱动汽轮机发电。

根据不同的发电方式和技术要求，可以将电站锅炉分为以下几类：（1）火力发电用锅炉：采用化石能源如煤、油、天然气等作为主要的能源来源，在高温高压条件下产生蒸汽驱动汽轮机发电。

（2）核能发电用锅炉：采用核反应堆作为主要的能源来源，在控制核反应过程中产生高温高压蒸汽驱动汽轮机发电。

（3）风能、太阳能等可再生能源发电用锅炉：采用风能、太阳能等可再生能源作为主要的能源来源，通过加热工质产生高温高压蒸汽驱动汽轮机发电。

2. 工业锅炉工业锅炉主要用于工业生产中，可以提供蒸汽和热水等不同形式的热能，用于加热、蒸馏、干燥、浸泡等工艺过程。

根据不同的工业领域和使用需求，可以将工业锅炉分为以下几类：（1）化工行业用锅炉：主要用于化学反应中需要加热或提供蒸汽的过程，如合成氨、乙二醇等。

（2）纺织行业用锅炉：主要用于纺织品的染色、整理等过程中需要加热或提供蒸汽的过程。

（3）食品行业用锅炉：主要用于食品加工中需要加热或提供蒸汽的过程，如面粉加工、豆制品制造等。

（4）医药行业用锅炉：主要用于医药制造中需要加热或提供蒸汽的过程，如药物发酵、煮沸灭菌等。

二、按工作原理分类1. 电站锅炉（1）循环流化床锅炉：在锅炉内部采用循环流化床技术，将燃料和空气混合后在高温高压下进行燃烧，产生高温高压蒸汽。

（2）直接燃烧锅炉：将燃料直接放入锅炉内进行燃烧，产生高温高压蒸汽。

（3）余热回收锅炉：通过回收发电过程中产生的余热来加强发电效率，提高能源利用效率。

2. 工业锅炉（1）水管式锅炉：在锅壳内部设置多个水管，通过加温后的火气将水管内的水加温变为蒸汽。

灰渣系统
第十三页，共45页。
锅炉的有关参数
锅炉容量：即蒸发量，锅炉每小时产生的蒸汽量，
kg/h，t/h。如1000t/h等
额定蒸发量：在额定的蒸汽参数，额定给水温度和 使用设计燃料，并保证热效率时所规定的蒸发量；
kg/h,t/h
最大连续蒸发量：在额定的蒸汽参数，额定给水温度
和使用设计燃料，长期运行所达到的最大的蒸发量, kg/h, t/h 额定蒸汽参数：长期运行应保证的蒸汽压力和温度, 如17.5MPa,540℃, 3.9MPa, 450℃等
*课后请稍作回顾 *第二章内容请预先浏览
第四十四页，共45页。
内容总结
电站锅炉原理。工业锅炉－用于工业生产（蒸汽等）：我国现有56万台左右工业锅炉。在 水冷壁等蒸发受热面中蒸发气化。大型锅炉：通常指300MW(~1000t/h)以上, 目前主流为2000～ 3000t/h容量。超临界压力锅炉：绝对压力大于22.1MPa。火床燃烧方式及火床炉。旋风燃烧方 式和旋风炉。流化床燃烧方式和流化床锅炉。鼓泡流化床和循环流化床锅炉。锅炉连续运行小 时数：两次被迫停炉检修之间的运行小时数
第四十五页，共45页。
国内：哈锅、东锅、上锅、武汉、北京 、杭州、济南、无锡等
第十一页，共45页。
锅炉工作过程：
燃料与空气中氧燃 烧放热
高温烟气通过受热 面传递给水
水在省煤器预热
在水冷壁等蒸发受 热面中蒸发气化
在过热器中过热
在再热器中再热
第十二页，共45页。
锅炉工作过程—以煤粉炉电站为例
燃烧系统 空气系统 汽水系统
燃烧设备体积小 可以实现烟气－蒸汽联合
循环，效率高 复杂 要求高
第四十页，共45页。
锅炉安全和经济指标

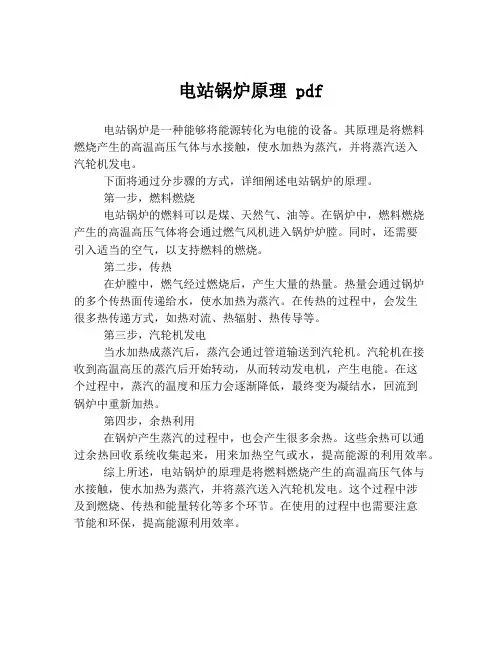

电站锅炉原理 pdf
电站锅炉是一种能够将能源转化为电能的设备。

其原理是将燃料
燃烧产生的高温高压气体与水接触，使水加热为蒸汽，并将蒸汽送入
汽轮机发电。

下面将通过分步骤的方式，详细阐述电站锅炉的原理。

第一步，燃料燃烧
电站锅炉的燃料可以是煤、天然气、油等。

在锅炉中，燃料燃烧
产生的高温高压气体将会通过燃气风机进入锅炉炉膛。

同时，还需要
引入适当的空气，以支持燃料的燃烧。

第二步，传热
在炉膛中，燃气经过燃烧后，产生大量的热量。

热量会通过锅炉
的多个传热面传递给水，使水加热为蒸汽。

在传热的过程中，会发生
很多热传递方式，如热对流、热辐射、热传导等。

第三步，汽轮机发电
当水加热成蒸汽后，蒸汽会通过管道输送到汽轮机。

汽轮机在接
收到高温高压的蒸汽后开始转动，从而转动发电机，产生电能。

在这
个过程中，蒸汽的温度和压力会逐渐降低，最终变为凝结水，回流到
锅炉中重新加热。

第四步，余热利用
在锅炉产生蒸汽的过程中，也会产生很多余热。

这些余热可以通
过余热回收系统收集起来，用来加热空气或水，提高能源的利用效率。

综上所述，电站锅炉的原理是将燃料燃烧产生的高温高压气体与
水接触，使水加热为蒸汽，并将蒸汽送入汽轮机发电。

这个过程中涉
及到燃烧、传热和能量转化等多个环节。

在使用的过程中也需要注意
节能和环保，提高能源利用效率。

第1篇一、实验目的1. 理解电站锅炉的工作原理和运行机制。

2. 掌握电站锅炉的主要组成部分及其功能。

3. 学习电站锅炉的热力性能测试方法。

4. 通过实验，提高对电站锅炉运行状态分析和故障排除的能力。

二、实验原理电站锅炉是一种将燃料燃烧产生的热能转化为电能的设备。

其工作原理是：燃料在锅炉内燃烧产生高温高压的蒸汽，蒸汽通过管道输送到汽轮机，驱动汽轮机旋转，从而带动发电机发电。

实验中，我们将对电站锅炉的热力性能进行测试，包括锅炉的蒸发量、效率、压力、温度等参数。

三、实验仪器与设备1. 电站锅炉实验台2. 热电偶3. 压力表4. 流量计5. 计时器6. 计算器7. 数据采集系统四、实验步骤1. 实验前准备- 熟悉实验台的结构和设备，了解各部件的功能。

- 校验实验仪器的准确性，确保实验数据可靠。

2. 实验操作1. 启动锅炉，调整燃料供应和空气供应，使锅炉运行在预定工况。

2. 将热电偶、压力表、流量计等传感器安装到锅炉的相应位置。

3. 记录实验开始时的锅炉参数，包括蒸发量、压力、温度等。

4. 在实验过程中，定时记录锅炉参数的变化情况。

5. 实验结束后，关闭锅炉，拆除传感器。

3. 数据采集与分析1. 将实验数据输入计算机，使用数据采集系统进行实时监控和记录。

2. 分析实验数据，绘制锅炉蒸发量、压力、温度等参数随时间的变化曲线。

3. 计算锅炉的效率、热损失等热力性能指标。

五、实验结果与分析1. 锅炉蒸发量实验结果显示，锅炉在预定工况下的蒸发量为XX吨/小时。

与理论计算值相比，存在一定的偏差，可能是由于实验过程中燃料燃烧不完全、空气供应不足等因素导致的。

2. 锅炉效率实验结果显示，锅炉在预定工况下的效率为XX%。

与理论计算值相比，存在一定的偏差，可能是由于实验过程中燃料燃烧不完全、热损失较大等因素导致的。

3. 锅炉压力和温度实验结果显示，锅炉在预定工况下的压力为XX MPa，温度为XX℃。

与理论计算值相比，存在一定的偏差，可能是由于实验过程中锅炉运行不稳定、传感器读数误差等因素导致的。
