井点降水施工组织设计方案
- 格式:doc
- 大小:46.50 KB
- 文档页数:10
拉斐公馆▪北区编制单位:遂宁市科华建筑工程有限公司编制时间: 2017年6月25 日基坑管井降水工程施工方案第一章方案编制依据一、编制依据1.1核工业西南勘察设计研究院有限公司出具的南滨帝景A区地质勘查报告;1.2 《基础结构平面布置图》1.3 规范依据中华人民共和国、行业和四川省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准、有关法律、法规及规定。
ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。
主要国家、地区、行业标准一览表序标准名称标准编号号1 《建筑基坑支护技术规范》JGJ120—20122 《建设工程项目管理规范》GB/T50326-20063 《工程测量规范及条文说明》GB50026-20074 《建筑工程施工质量验收统一标准》GB50030-20015 《地下工程防水技术规范》GB50108-20086 《地下工程防水工程质量验收规范》GB50208-20117 《建筑地基基础施工质量验收规范》GB50202-20029 《建筑机械使用安全技术规程》JGJ33-200110 《建筑施工安全检查标准》JGJ59-201113 《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)第二章工程概况一、工程基本概况工程位于遂宁市船山区银河路西侧、明霞路北侧。
场地原分布为种植地、居民宅基地及居民道路,经过拆迁,现用建渣铺垫。
该标段共建3栋高层,局部商业楼,工程设计地下二层,地上1~32层,地下室建筑面积约39533m2,,住宅建筑面积134532m2,商业楼面积23186m2,建筑高度6米~99.45米。
基础形式为筏板基础、桩基础。
主楼筏板厚1200,地下室筏板厚300,基础梁高1150。
二、地下水文概况遂宁地处中纬度亚热带的四川盆地中部,光、热资源丰富,雨量充沛,属亚热带温暖湿润气候,主导向为北风,年平均风速约为0.8m/s,年平均气温约17.3℃,年平均日照时约1390小时,年平均相对湿度约82%,平均风荷载为0.3kN/m2。

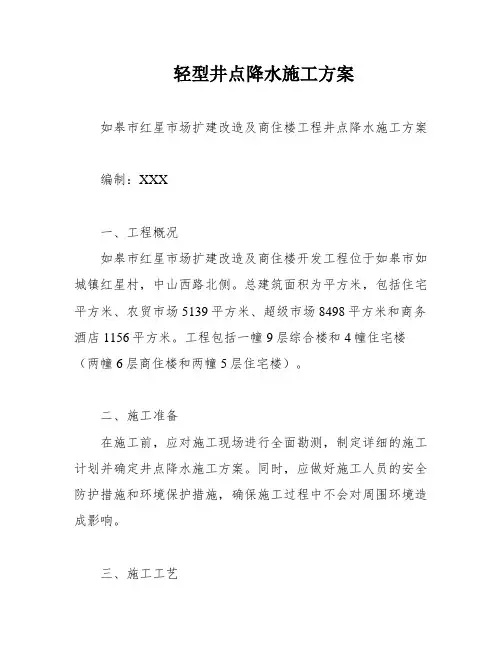

轻型井点降水施工方案如皋市红星市场扩建改造及商住楼工程井点降水施工方案编制:XXX一、工程概况如皋市红星市场扩建改造及商住楼开发工程位于如皋市如城镇红星村,中山西路北侧。
总建筑面积为平方米,包括住宅平方米、农贸市场5139平方米、超级市场8498平方米和商务酒店1156平方米。
工程包括一幢9层综合楼和4幢住宅楼(两幢6层商住楼和两幢5层住宅楼)。
二、施工准备在施工前,应对施工现场进行全面勘测,制定详细的施工计划并确定井点降水施工方案。
同时,应做好施工人员的安全防护措施和环境保护措施,确保施工过程中不会对周围环境造成影响。
三、施工工艺在施工过程中,应采用轻型井点降水系统进行降水处理。
首先,对井点进行拆除,然后安装轻型井点降水系统,进行降水处理。
在施工过程中,应注意控制施工进度,确保施工质量。
四、注意事项在施工过程中,应注意以下事项:1.严格按照方案进行施工,确保施工质量;2.做好现场安全防护措施,确保施工人员的安全;3.做好环境保护工作,确保施工过程中不会对周围环境造成影响。
五、轻型井点降水系统拆除在施工前,应对井点进行拆除。
拆除过程中,应注意安全,确保不会对周围环境造成影响。
六、质量验收标准在施工完成后,应进行质量验收。
验收标准应符合相关标准和规定,确保施工质量符合要求。
七、环境安全措施在施工过程中,应做好环境保护工作。
施工现场应设置垃圾箱,并定期清理垃圾。
同时,应做好噪音和粉尘的控制工作,确保施工过程中不会对周围环境造成影响。
首先,沿着井点管线的外侧铺设集水毛管,并使用胶垫螺栓将干管连接起来。
将主干管连接至水箱水泵,然后拔掉井点管上端的木塞,使用胶管与主管连接好,并用10#铅丝绑好以防止管路不严漏气,从而降低整个管路的真空度。
主管路的流水坡度按照坡向泵房5‰的坡度,并用砖将主干管垫好。
其次,在试抽水之前,必须检查集水-下管与井点管连接的胶管的各个接头是否有漏气现象。
如果发现这种情况,应重新连接或用油腻子堵塞,并重新拧紧法兰盘螺栓和胶管的铅丝,直至不漏气为止。
目录一、编制依据 (1)二、工程概况 (1)三、施工总体安排 (4)四、注意事项 (8)五、井点降水布置图 (9)基坑降排水施工方案一、编制依据1、项目施工图纸2、国家现行施工验收规范、规程、标准3、X市有关环保、卫生、健康、消防、文明施工的规定和要求4、项目地勘报告书二、工程概况工程简况:X项目工程建筑面积㎡,其中地下室建筑面积㎡,地上建筑面积㎡。
二期项目分成两个标段:一标段包括1#、2#楼2栋共计5个单元高层住宅和地下室,1#楼另有3层商业附楼;二标段包括8#、9#楼2栋共计5个单元高层住宅。
其中地下室采用现浇钢筋混凝土框架结构;地下室二层部分为人防地下室;其余楼栋为一类高层建筑,采用现浇钢筋混凝土剪力墙结构;基础采用桩筏基础及独立承台基础。
建筑层数和建筑高度详下表:工程地质和水文地质:(1)拟建物场地位于旁。
地势开阔,交通便利,场地及四周无河流经过。
场地目前未进行场平处理,场地起伏不大,地面钻孔高程介于518.244~525.349m之间。
据钻探、原位测试及室内岩土试验结果,将本次勘察深度范围内地基土按时代和成因划分为四个工程地质层,即:①第四系全新统人工填土层(Q4ml)、②第四系中下更新统冰水堆积黏性土层(Q1+2fgl)、③第四系中下更新统冰水堆积砂土层(Q1+2fgl)、④第四系中下更新统冰水堆积含黏性土卵石层(Q1+2fgl)、⑤白垩系灌口组砂质泥岩层(K2g)。
其中第②、⑤工程地质层按土质类别、性质、风化程度等差异可进一步划分出若干亚层。
(2)X气候温和,降水丰沛,水网密布,土地肥沃,多年平均气温为16.2℃,极端最高37.3℃,极端最低-5.9℃;多年平均降水量947.0mm,日最大195.2mm;蒸发量多年平均值1020.5mm;相对湿度多年平均值82%;场地内存在:1)上层滞水2)孔隙潜水3)基岩裂隙水等三种类型的地下水。
本次勘察测得地下水位埋深约为0.7~9.3m,相应地下水位标高大致介于514.36~523.39m,其高程则随地形起伏而变化较大,无统一的自由水面。

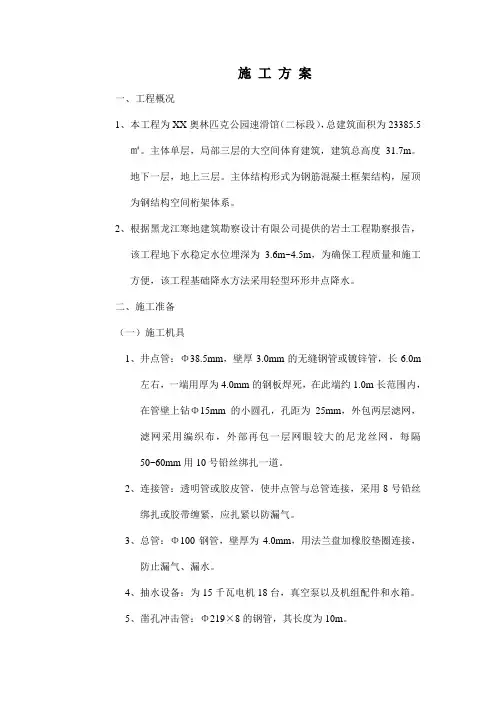

施工方案一、工程概况1、本工程为XX奥林匹克公园速滑馆(二标段),总建筑面积为23385.5㎡。
主体单层,局部三层的大空间体育建筑,建筑总高度31.7m。
地下一层,地上三层。
主体结构形式为钢筋混凝土框架结构,屋顶为钢结构空间桁架体系。
2、根据黑龙江寒地建筑勘察设计有限公司提供的岩土工程勘察报告,该工程地下水稳定水位埋深为 3.6m~4.5m,为确保工程质量和施工方便,该工程基础降水方法采用轻型环形井点降水。
二、施工准备(一)施工机具1、井点管:Φ38.5mm,壁厚3.0mm的无缝钢管或镀锌管,长6.0m左右,一端用厚为4.0mm的钢板焊死,在此端约1.0m长范围内,在管壁上钻Φ15mm的小圆孔,孔距为25mm,外包两层滤网,滤网采用编织布,外部再包一层网眼较大的尼龙丝网,每隔50~60mm用10号铅丝绑扎一道。
2、连接管:透明管或胶皮管,使井点管与总管连接,采用8号铅丝绑扎或胶带缠紧,应扎紧以防漏气。
3、总管:Φ100钢管,壁厚为4.0mm,用法兰盘加橡胶垫圈连接,防止漏气、漏水。
4、抽水设备:为15千瓦电机18台,真空泵以及机组配件和水箱。
5、凿孔冲击管:Φ219×8的钢管,其长度为10m。
6、水枪:Φ50×5无缝钢管,下端焊接一个Φ16的枪头喷嘴,上端弯成大约直角,且伸出冲击管外,与高压胶管连接。
7、蛇形高压胶管:压力应达到1.5Mpa以上。
8、高压水泵:100TSW―7高压离心泵,配备一个压力表,作下井管之用。
(二)材料粗砂与豆石,不得采用中砂,严禁使用细沙,以防堵塞滤管网眼。
(三)技术准备1、详细查阅工程地质勘查报告,了解工程地质情况,分析降水过程中可能出现的技术问题及采取的措施。
2、凿孔设备与抽水设备检查(四)、场地准备:场地平整完成,基坑开挖至降水工作面。
三、井点安装(一)安装程序井点防线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序(二)井点管的布置(1)该工程为独立基础,承台底板标高分别为―5.6m、―5.8m、―4.2m、―2.9m等,因此我们把降水分成两个区域,即为①N轴侧CT21、CT24为一个区域,②A轴侧CT21、CT24和地下部分为一个区域,另外个别加深的承台需降水时单独降水。
管井降水施工方案本工程位于遂宁市船山区,场地原为居民宅基地、种植地及居民道路,经过拆迁,现用建渣铺垫。
该标段共建3栋高层和局部商业楼,设计地下二层,地上1~32层,建筑面积约为m2,商业楼面积为m2,建筑高度为6米~99.45米。
基础形式为筏板基础和桩基础,主楼筏板厚度为1200,地下室筏板厚度为300,基础梁高度为1150.编制依据包括XXX出具的南滨帝景A区地质勘查报告、《基础结构平面布置图》和相关规范、规程、标准。
其中包括中华人民共和国、行业和XXX颁布的建筑结构和建筑施工的各类规范、规程及验评标准、ISO9001质量管理标准、ISO环境管理标准、OSHMS职业安全健康管理标准等。
工程概况介绍完毕后,下一步需要对地下水文概况进行分析。
遂宁位于四川盆地中部,属亚热带温暖湿润气候,气候条件优越。
根据水文资料,区域内涪江河年平均水位约为273.00m,最大流量约273.00m3/s,涪江历史最高洪水约为278.174m,流量为m3/s。
拟建场地在地貌上属涪江Ⅰ级阶地,地下水主要为孔隙潜水,水量丰富,水位变化主要受季节性降水及涪江水位控制。
根据地勘,水位一般在砂卵石层中,厚度约为7~10m,稳定水位埋深约0.3-2.0m。
基坑降水是工程的先行工作,为确保土方开挖的顺利施工必须在土方开挖前10天进行降水。
人工降水的方法有多种,结合本工程的水文地质条件和该地区以往降水经验,采用管井井点降水是本工程优选的方法,其降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。
井点设计依据包括勘察报告、红线图、技术规范等。
基坑涌水量计算采用《建筑基坑支护技术规范》(120-2012)附录E公式E.0.1进行,计算得到基坑涌水量为Q = 113.04m3/h。
根据计算结果,基坑总涌水量为7360.8立方米/天。
为了计算降水井的数量,需要先计算单井出水量,根据公式计算得到单井出水量为851.4立方米/天。

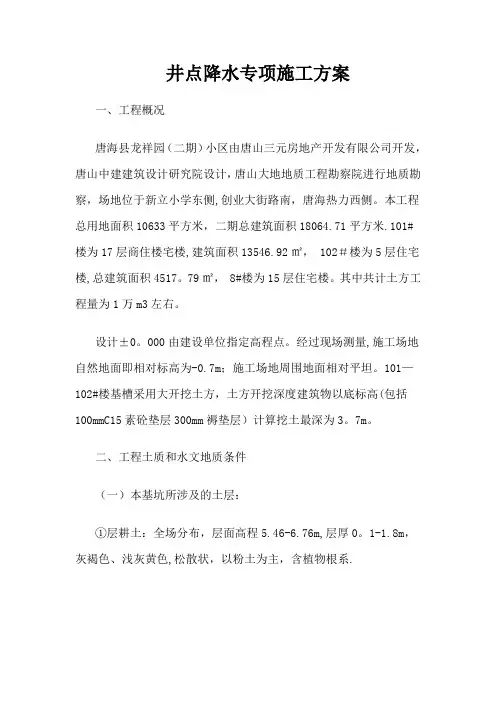

井点降水专项施工方案一、工程概况唐海县龙祥园(二期)小区由唐山三元房地产开发有限公司开发,唐山中建建筑设计研究院设计,唐山大地地质工程勘察院进行地质勘察,场地位于新立小学东侧,创业大街路南,唐海热力西侧。
本工程总用地面积10633平方米,二期总建筑面积18064.71平方米.101#楼为17层商住楼宅楼,建筑面积13546.92㎡, 102#楼为5层住宅楼,总建筑面积4517。
79㎡, 8#楼为15层住宅楼。
其中共计土方工程量为1万m3左右。
设计±0。
000由建设单位指定高程点。
经过现场测量,施工场地自然地面即相对标高为-0.7m;施工场地周围地面相对平坦。
101—102#楼基槽采用大开挖土方,土方开挖深度建筑物以底标高(包括100mmC15素砼垫层300mm褥垫层)计算挖土最深为3。
7m。
二、工程土质和水文地质条件(一)本基坑所涉及的土层:①层耕土:全场分布,层面高程5.46-6.76m,层厚0。
1-1.8m,灰褐色、浅灰黄色,松散状,以粉土为主,含植物根系.②-1层粉土:全场分布,层面高程4.84-6。
46m,层顶埋深0.14—0。
7m,层厚0。
65—2。
00m。
灰黄色,中密,湿,干强度低,中等压缩性,低韧性,摇振反应迅速,无光泽。
②—2层粉土:全场分布,层面高程3.39—5.56m,层顶埋深0。
95—2.3m,层厚4.9-10。
05m,灰色、灰褐色,中密,湿,干强度低,中等压缩性,低韧性,摇振反应迅速,无光泽。
②—3粉土:全场分布,层面高程-0.6~-5。
75m,层顶埋深6.15—13.95m,层厚2.05—8。
7m。
灰绿色、黄绿色,密实,湿,干强度低,中等压缩性,低韧性,摇振反应迅速,无光泽。
(二)水文情况本工程基坑所涉及的各地基土层范围内地下水为孔隙潜水及沿海地区富水性较贫乏,勘察期间地下水位在自然地平下1。
2—1。
5m 左右。
本场地单井涌水量较大,大于1000吨。
三、井点降水施工(一)轻型井点降水施工1、施工准备1)、施工机具(1)砼滤管:Φ400mm,壁厚50mm混凝土专用井管,单节长1。
项目工程真空井占八、、降水施项目工程工公司2016年11月12日审批意见:建设单位(盖章)建设单位代表(签字)年月日施工组织设计(方案)审批表审批目录-、工程概况 (1)1、............................................................... 项目基本概况:. (1)2、............................................................... 场地工程地质条件:.. (1)3、本工程各项工程量统计如下: (1)二、编制依据: (1)三、开挖降水处理方案 (1)1、施工工艺及施工参数介绍 (1)2、............................................................... 总体的施工顺序为: (2)四、施工工艺 (2)1、井点降水施工 (2)五、拟投入的机械设备及材料 (5)、工程概况1、项目基本概况:LNG外电真空降水2、场地工程地质条件:LNG场吹填及回填场地。
3、本工程各项工程量统计如下:二、编制依据:(1)《建筑地基处理技术规》(JGJ79-2002);三、开挖降水处理方案1、施工工艺及施工参数介绍经现场明开挖,结果为直接开挖不能满足现场施工条件,我司将采用真空降水的施工方法对现场进行降水施工。
降水区施工参数设定表(1)井点降水在开挖施工后,先进行井点降水 (真空度-0.03MPa〜-0.06MPa ),有效降水(水位低于槽底地下不小于0.5m )后进行开挖,若开挖后遇到明水采用明排水法。
2、总体的施工顺序为:1.井点降水施工,外设明排水;2.开挖区水位降水至槽底地以下0.5m处;3.进行开挖,留另降水管降水直到基坑回填结束;四、施工工艺1、井点降水施工1.1施工准备选择总管铺设位置,考虑真空泵的功率及能负担集水总管的长度,确定抽水水流方向及出水口位置,抽水泵位置的安放宜选择在同一侧,布置抽水泵安放位置的选择,在放置泵的方向外侧开挖集水槽排水。
第一章编制说明一、编制依据1、国家和地方政府的有关政策、法规和条例、规定;2、工程施工图纸;3、建设单位要求的工期、质量、环境保护要求;4、现场实际考察情况及地质勘测报告;5、其他相关依据:《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑地基基础工程施工质量验收规》(GB50202-2002)《施工现场临时用电安全技术规》(JGJ46-88)《建筑基坑支护工程施工技术操作规程》(DB23/T704-2002)《建筑地基基础工程施工技术操作规程》(DB23/T715-2003)二、编制原则1、"百年大计、质量第一”的原则确立质量目标,制定创优规划,严格执行ISO9001质量标准,确保每个检验批、分项工程的质量达到优质工程标准的要求,健全质量保证体系,保证实现质量国际一流的目标。
2、"安全生产,预防为主”的原则运用现代科学技术,采用先进可靠的安全预防措施,确保施工生产和人身安全。
3、文明施工、环境保护的原则实行文明施工,重视环境保护,珍惜土地,合理利用。
严格遵照国家环保政策和建设单位对本工程环境保护的要求,精心组织、严格管理、文明施工,在施工组织设计的编制上力争把施工对周围环境的影响降低到最低限度,并制定出详细的文明施工和环保措施,争创"安全生产、文明施工标准化工地”。
4、保证工期的原则工期非常紧,紧紧围绕业主提出的工期要求,采用合理的施工工艺,做好人员、材料和机械设备配备,优化资源配置。
充分考虑气候、季节及交叉施工作业对工期的影响,在有关工程施工安排上注意时间的前后调整,以一流的管理来确保工期。
三、工程概况1、创业城居住区工程围。
本地区整体地势较平坦,主要分布着耕土地及荒草地。
2、本降水方案为井点降水和深水井降水。
3、本降水基坑为圆形,砼井外径为:7.6m。
4、钢筋砼沉井底标高为-13.65m。
四、降水目的根据本工程的基坑开挖施工的要求,本次降水目的:1、把基坑的水位降下去便于土建施工。
基坑井点降水施工方案目录一、编制依据1二、工程概况2三、水文气象2四、施工总目标3五、降水处理方案3六、井点降水施工方案41、施工准备42、井点安装53、抽水7七、施工应急措施9八、临时用电、用水9九、质量保证措施10十、安全保证措施13十一、文明施工保证措施14十二、附图附表15一、编制依据1. 国家现行施工验收规范、标准及广东省有关施工规定.2.《岩土工程勘察报告》(XXXX地质工程勘察院)3。
《建筑工程施工质量验收统一标准》(GB50300-2001)4。
广东省转发建设部[2004]213号文件,关于“深基坑工程"的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
7、本公司质量管理体系有关文件。
二、工程概况1、建筑概况:XXXXXXX工程建设地点为XXX市中区大道北侧,横岭路南侧,总建筑面积为7687。
18㎡,其中地下为487。
97㎡,地上为7199。
21㎡,建筑基底面积为1027。
65㎡.该工程建筑结构形式为框架结构,地下一层,地上八层,局部九层,建筑高度为28.60m。
2、结构概况:本工程主体结构局部地下室采用平板筏基,基底标高为—5。
500(-4。
950,—5.700)m。
根据地质报告基础持力层为第错误!1、错误!2层粉质黏土或第错误!2层强风化片岩,其地基承载力特征值分别为fka=300kpa和fka=400kpa。
主体结构无地下室部分采用独立拄基,基底标高为—5.500(-1。
800)m.根据地质报告基础持力层为第错误!2层粉质黏土,其地基承载力特征值分别为fka=300kpa。
三、水文气象1。
XXX市属于南亚热带海洋性季风气候,雨量充沛,常年温和湿润、无霜期长。
年平均气温21。
3℃~22。
8℃;历年1月份平均气温最低,为10。
1℃~16.4℃;7月份最高,为27.44℃~32.2℃;历年极端最低气温为—0。
井点降水施工方案建设单位工程地点施工单位项目负责人工程名称编制年月日井点降水编制目录1、工程概况2、轻型井点施工前准备工作3、井点设备要求4、井点施工布置5、井点使用有关措施6、降水质量通病,解决措施7、分析原因8、安全生产、用电措施、生产管理9、井点降水管的拔除10、施工中应急措施11、组织机构12、施工机构13、观察井14、周边邻近建筑物抽水影响措施一、工程概况1、本工程由开发有限公司——工程,住宅地上每幢长(120+)×宽(13m+)=×=1592㎡×26幢=41391㎡,每一幢需井点6套设备,不低于此数,支管、卧管可用,有限长度36-42m。
2、地下水及地表水的影响,铁管及尼龙管,吸水功率一样,对地下水析水位较高,靠海边近,年降水量较大,长江沿海冲积平原,水源较丰富,属于自然潜水,主要原因大气降水,水位上升跟季节和人类活动有关,场地从长江沿海人工冲积土,土质较差,无粘性,很湿,无光泽,地下水位高,水量丰富,透水性特别强,透水性差,基坑开挖时易产生流砂,管涌不良现象,加强轻型井点降水,施工插管要特别注意砂土与粘土之间夹层位置,如不注意不出水情况,所以降低基坑地下水位,做好隔水止水措施。
二、轻型井点施工前准备工作1、井点设备进入施工现场前,施工场地必须已具备好三通一平,工作:水通、电通、道路和场地平整工作,施工临时设备。
2、进入施工现场,首先参看地下室图纸,编制施工方案,土质情况,资料核对,加深电梯井和各项技术措施,井点管位置排布,认真做好下泵人员技术交底,便于降水施工。
3、对照平面布置图,标立管位置避免立管在基础底板梁位置,卧管必须穿越暗梁时,应改为软管联结。
4、井点施工人员,根据施工组织设计(施工方案)要求和现场情况,配备该工程所需要井点设备和机具,全部备好,电动机运行正常,有无噪音,接线座线头牢固,开关箱电器灵活,电缆线有无破皮、断裂现象,专人重点检查,配电箱一闸一用,按规定执行。
施工方案南京市第十建筑工程公司目录一、编制依据二、降水处理方案三、井点降水施工方案1、施工准备2、井点安装3、抽水四、施工应急措施五、临时用电、用水六、质量保证措施七、安全保证措施八、文明施工保证措施九、附表一、编制依据1. 国家现行施工验收规范、标准及江苏省有关施工规定。
2.《岩土工程勘察报告》3.《建筑工程施工质量验收统一标准》(GB50300-2001)4、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
5、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
二、降水处理方案根据施工现场情况,土方开挖至地表下1m时,地表水已经流出,说明地下水位较高,与地质报告基本相符,经过现场考察,因现为枯水季节,考虑工期等因素,综合多方意见,为确保基坑和地下室等地下施工安全,决定采用轻型井点降水施工方案。
基坑开挖尽量赶在枯水期,遇雨季和丰水时,应结合基坑内集水井排水做如下处理:1.基坑上部四周设排水沟,阻断地面水流向坑内并排走。
2.在基坑开挖时增加坑内明沟排水,即边挖基坑、边排水的方法。
3.在基坑底部四周开挖排水沟,并在坑底四角设集水井,是使坑内的水经排水沟流向集水井,然后用水泵抽出坑外并排走。
三、井点降水施工方案本工程采用轻型井点降水方案。
1、施工准备1)、施工机具(1)滤管:Φ48mm,壁厚3.0mm无缝钢管或镀锌管,长2.Om左右,一端用厚为4.0mm钢板焊死,在此端1.4m长范围内,在管壁上钻Φ15mm的小圆孔,孔距为25mm,外包两层滤网,滤网采用编织布,外再包一层网眼较大的尼龙丝网,每隔50~60mm用lO号铅丝绑扎一道,滤管另一端与井点管进行联结。
(2)井点管:Φ48mm,壁厚为3.0mm无缝钢管或镀锌管。
(3)连接管:透明管或胶皮管与井点管和总管连接,采用8号铅丝绑扎,应扎紧以防漏气。
(4)总管:Φ89mm钢管,壁厚为4mm,用法兰盘加橡胶垫圈连接,防止漏气、漏水。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
管井降水施工方案一、施工准备1、测量放线(1)测量放线依据现场桩为基准,±0.000标高采用精密测距仪和经纬仪,并根据井点布置图放线定位。
(2)放线经复核后报监理部门确认方可进行施工。
2、施工用电、用水配置(1)施工用电直接从配电房接入、电压满足降水用电负荷。
(2)依据用水设备和施工经验,需用水量5~10立方米/小时直径50毫米管,就能满足施工用水。
3、打井机械及井点设备打井机械可根据工期要求变更。
井点设备是由井点管、连接管、排水主管及抽水设备等组成。
4、抽水设备的型号本工程抽水设备采用潜水泵,功率为0.75kw、扬程18米、流量为6m³/h。
口径为38mm。
主要材料用量表5、人员的组织及安排(1)降水组织机构降水施工组织机构图(2)劳动力安排二、施工工艺1、测量定位按施工图放出井的中心点。
正常情况下井位偏差不宜大于0.5米,因障碍物影响偏差过大时,应验算不利点降深。
井位应设立显著标志,必面时用钢纤打入地面以下300mm,并灌石灰粉作标记。
2、钻孔定位以定好的井位点为中心,800毫米为直径作圆,向下开0.50米作为井口。
深度以见原状土为准,确认无地下管线及地下构筑物后放护筒,护筒外侧填粘土封隔好表层杂填土,以防钻井冲洗液漏失。
3、桩机就位桩机就位时需用水准仪找平,做到稳固、周正、水平,以保证钻进过程中的钻机稳定。
起落钻塔必须平稳、准确。
钻机就位偏差应小于20mm,钻塔垂直度偏差应小于1%。
4、钻井(1)钻进过程中要随时观察冲洗液的流损变化,水的补充要随冲洗液的流损情况及时调整,一般应保持冲洗液面不低于井口下1米,当钻遇卵石层,冲洗液大量流失时,应加大补水量,必要时应投入适量的泥土形成一定粘度的泥浆以控制冲洗液漏失,防止塌孔事故。
在以粘土为主的地层中钻井时,由于钻井自造浆较稠,钻进效率低,此时可排走一部分泥浆,补充清水,调整泥浆密度到适宜状态。
钻进中发现塌孔、斜孔时应及时处理。
第1篇一、工程概况本工程位于XX市XX区,占地面积约5000平方米,建筑规模为一栋多层住宅楼。
基坑开挖深度约为4米,基坑周边环境复杂,地下水位较高,为保证基坑施工安全和周边建筑物安全,需进行基坑降水施工。
二、施工目标1. 确保基坑开挖过程中地下水位降至基坑底部以下,防止基坑涌水、涌砂现象发生。
2. 保证基坑周边建筑物及地下管线安全,避免因降水施工造成沉降、裂缝等不良影响。
3. 提高施工效率,确保工程按期完成。
三、施工依据1. 国家及地方有关基坑降水施工的相关法律法规和规范标准。
2. 工程设计文件及相关地质勘察报告。
3. 施工单位编制的基坑降水施工组织设计。
四、施工工艺及方法1. 降水方案选择根据地质勘察报告,本工程采用井点降水方案。
井点降水分为轻型井点、喷射井点、电渗井点等,根据实际情况选择合适的降水方案。
2. 井点布置(1)井点间距:根据地质条件和降水要求,井点间距一般为1.5~3.0米。
(2)井点深度:井点深度应满足基坑开挖深度和地下水位控制要求,一般井点深度应大于基坑底部以下1.0米。
(3)井点布置形式:采用单排井点或双排井点布置,根据基坑形状和大小确定。
3. 井点施工(1)钻孔:采用钻机钻孔,钻孔直径应大于井点管直径。
(2)井点管安装:将井点管插入钻孔中,并固定在井点架上。
(3)井点系统连接:将各井点管连接成井点系统,并接入排水管道。
4. 降水施工(1)启动水泵:开启水泵,使井点系统开始降水。
(2)观察水位:定期观察井点水位,确保水位降至基坑底部以下。
(3)调整井点系统:根据水位变化,调整井点系统,确保降水效果。
5. 监测与记录(1)监测项目:监测井点水位、基坑周边建筑物沉降、地下管线沉降等。
(2)记录:记录监测数据,分析降水效果,及时调整降水方案。
五、施工注意事项1. 井点施工前,应对地质情况进行详细勘察,确保井点布置合理。
2. 井点施工过程中,应确保井点管安装牢固,防止漏水。
3. 降水施工过程中,应密切关注井点水位变化,确保水位降至基坑底部以下。
锡港公路(新港路~港城路)井点降水专项施工方案 1.工程概况: 锡港公路是连接无锡与张家港的主要车道。新港路~港城路段管道位于非机动车道内,非机动车道宽5~6m,W37~W111管道埋深5.5m,且位于粉质粘土层内,在施工中极易产生流砂,本工程采用轻型井点降水解决流砂问题。每一个井设置一套轻型井点降水设备。设置时间从挖到原地面下去4m至回填结束。 2、轻型井点降水施工准备 2.1施工机具 (1)滤管:Φ38-55mm,壁厚3.0mm无缝钢管或镀锌管,长2.Om左右,一端用厚为4.0mm钢板焊死,在此端1.4m长范围内,在管壁上钻Φ15mm的小圆孔,孔距为25mm,外包两层滤网,滤网采用编织布,外再包一层网眼较大的尼龙丝网,每隔50-60mm用1O号铅丝绑扎一道,滤管另一端与井点管进行联结。 (2)井点管:Φ38-55mm,壁厚为3.0mm无缝钢管或镀锌管。 (3)连接管:透明管或胶皮管与井点管和总管连接,采用8号铅丝绑扎,应扎紧以防漏气。 (4)总管:Φ75-102mm钢管,壁厚为4mm,用法兰盘加橡胶垫圈连接,防止漏气、漏水。 (5)抽水设备:根据设计配备离心泵、真空泵或射流泵,以及机组配件和水箱。 (6)移动机具:自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。 (7)凿孔冲击管:Φ219×8mm的钢管,其长度为10m。 (8)水枪:Φ50×5mm无缝钢管,下端焊接一个Φ16mm的枪头喷嘴,上端弯成大约直角,且伸出冲击管外,与高压胶管连接。 (9)蛇形高压胶管:压力应达到1.50MPa以上。 (10)高压水泵:100TSW一7高压离心泵,配备一个压力表,作下井管之用。 2.2材料 粗砂与豆石,不得采用中砂,严禁使用细砂,以防堵塞滤管网眼。2.3技术准备 (1)详细查阅工程地质勘察报告,了解工程地质情况,分析降水过程中可能出现的技术问题和采取的对策。 (2)凿孔设备与抽水设备检查。 3、操作工艺 a.平面布置: 由于现场地下水量丰富,沉井底标高较底,选择井点管沿井壁四外侧1.5m环形布置。 b.高程布置: 轻型井点必须将滤管埋入储水层内,且比沉井底深0.5~1.2m。井点管埋设深度为: H′=H1+Δh+iL+l H′- 井点管埋设深度(m); H1 - 井点管埋设面至沉井底面距离(m)m; Δh –降水后地下水位至沉井底面的安全距离(m),取0.5~1m; i –水力坡度,与土壤渗透系数,渗水流量等有关。根据抽水实验确定,根据经验取1/10~1/15; L –井点管至沉井中的距离; l –滤管长度(1.5m)
