角位移传感器的原理及参数

位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业、机械、汽车等领域。

本文将详细介绍位移传感器的工作原理，包括传感器的类型、工作原理及其应用。

二、传感器类型位移传感器根据测量原理的不同可分为多种类型，常见的有电阻式、电容式、电感式和光电式传感器。

1. 电阻式传感器：利用电阻值的变化来测量位移，常见的有电位器和应变片传感器。

电位器传感器通过测量电阻器的滑动片位置来确定位移大小，而应变片传感器则是通过测量应变片的形变来计算位移。

2. 电容式传感器：利用电容值的变化来测量位移，常见的有平行板电容传感器和微型电容传感器。

平行板电容传感器通过测量电容板之间的距离变化来计算位移，而微型电容传感器则是通过测量电容器的电容值变化来确定位移。

3. 电感式传感器：利用电感值的变化来测量位移，常见的有线圈式电感传感器和变压器式电感传感器。

线圈式电感传感器通过测量线圈的感应电动势来计算位移，而变压器式电感传感器则是通过测量变压器的感应电动势变化来确定位移。

4. 光电式传感器：利用光电效应来测量位移，常见的有光电编码器和激光位移传感器。

光电编码器通过测量光电传感器接收到的光信号来计算位移，而激光位移传感器则是通过测量激光束的反射位置来确定位移。

三、传感器工作原理不同类型的位移传感器具有不同的工作原理，下面将分别介绍几种常见的传感器工作原理。

1. 电阻式传感器工作原理：电位器传感器的工作原理是利用滑动片与电阻器之间的接触面积的变化来改变电阻值，从而测量位移。

应变片传感器的工作原理是利用应变片的形变来改变电阻值，从而测量位移。

2. 电容式传感器工作原理：平行板电容传感器的工作原理是利用电容板之间的距离变化来改变电容值，从而测量位移。

微型电容传感器的工作原理是利用电容器的电容值变化来测量位移。

3. 电感式传感器工作原理：线圈式电感传感器的工作原理是利用线圈感应电动势的变化来测量位移。

变压器式电感传感器的工作原理是利用变压器的感应电动势变化来测量位移。

位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。

本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。

一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。

它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。

传感器通过测量电容量的变化来确定物体的位移。

1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。

它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。

传感器通过测量电流变化来确定物体的位移。

1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。

它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。

传感器通过测量光强度的变化来确定物体的位移。

二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。

它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。

2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。

它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。

2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。

它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。

三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。

它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。

3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。

它们可以实现精确的运动控制和定位。

3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。

位移传感器的原理与灵敏度分析位移传感器是一种常见的传感器，用于测量物体相对于参考点的位移。

它在许多领域中都有广泛的应用，包括工业自动化、机械设备监测和医疗设备等。

本文将介绍位移传感器的原理和灵敏度分析。

位移传感器的原理主要基于物理变化的测量。

传感器通常使用不同的技术来实现位移的测量，包括电磁感应、电容变化和光电效应等。

其中，电磁感应是一种常见的技术，它利用感应线圈和磁场之间的相互作用来测量位移。

当物体位移时，感应线圈中的磁场发生变化，从而导致感应电压的变化。

该变化可以通过测量感应电压的大小来计算位移。

除了电磁感应，电容变化也是一种常用的位移测量技术。

在电容变化传感器中，被测物体和参考电极之间形成一个电容。

位移导致电容的变化，进而引起电压或电流的变化。

通过测量这些变化，可以计算出位移的大小。

光电效应是另一种常见的位移测量技术。

光电传感器通常由发射器和接收器组成。

发射器发射光束，接收器接收反射或透射的光束。

物体的位移导致光束的位置发生变化，从而引起接收器输出的电信号的变化。

通过测量这些变化，可以计算出位移的大小。

位移传感器的灵敏度是评估传感器性能的重要指标之一。

灵敏度可以理解为传感器输出信号与位移之间的关系。

一般来说，灵敏度越大，传感器对于位移的检测能力就越高。

根据传感器原理的不同，灵敏度可以通过不同的方式来衡量。

在电磁感应传感器中，灵敏度通常以感应电压的变化率来表示。

简单来说，灵敏度就是感应电压的变化与位移变化之间的比例关系。

通常情况下，灵敏度与感应线圈的参数和磁场的变化有关。

感应线圈的参数可以通过设计和优化来调整，以达到更高的灵敏度。

在电容变化传感器中，灵敏度可以通过电容的变化率来衡量。

与电磁感应传感器类似，灵敏度就是电容的变化与位移变化之间的比例关系。

通过调整电容的参数和测量电容的变化，可以提高传感器的灵敏度。

在光电传感器中，灵敏度通常以输出信号的变化率来表示。

与电磁感应和电容变化传感器类似，灵敏度就是输出信号的变化与位移变化之间的比例关系。

位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或位移变化的设备。

它广泛应用于工业自动化、机械工程、航空航天等领域。

本文将详细介绍位移传感器的工作原理及其应用。

二、工作原理位移传感器的工作原理基于不同的物理效应，常见的工作原理包括电容式、电感式、光电式、压阻式等。

1. 电容式位移传感器电容式位移传感器利用电容量的变化来测量位移。

它由两个电极组成，当物体接近或远离电极时，电容量会发生变化。

通过测量电容量的变化，可以确定物体的位移。

2. 电感式位移传感器电感式位移传感器利用电感量的变化来测量位移。

它由一个线圈和一个铁芯组成，当物体接近或远离线圈时，线圈的电感量会发生变化。

通过测量电感量的变化，可以确定物体的位移。

3. 光电式位移传感器光电式位移传感器利用光的传输和接收来测量位移。

它由一个发光器和一个接收器组成，当物体接近或远离发光器和接收器时，光的强度会发生变化。

通过测量光的强度的变化，可以确定物体的位移。

4. 压阻式位移传感器压阻式位移传感器利用电阻值的变化来测量位移。

它由一个弹性材料和一个电阻片组成，当物体施加压力或力量时，弹性材料会发生形变，从而改变电阻片的电阻值。

通过测量电阻值的变化，可以确定物体的位移。

三、应用领域位移传感器在许多领域中都有广泛的应用。

1. 工业自动化位移传感器在工业自动化领域中用于测量机器人的位置和姿态，控制机器人的运动轨迹，实现精确的操作和加工。

2. 机械工程位移传感器在机械工程领域中用于测量机械设备的位移、振动和变形，监测设备的状态，提高设备的运行效率和可靠性。

3. 航空航天位移传感器在航空航天领域中用于测量飞机和航天器的结构变形、翼尖位移等参数，确保飞行安全和结构的完整性。

4. 汽车工程位移传感器在汽车工程领域中用于测量汽车零部件的位移、变形和振动，监测车辆的状态，提高驾驶安全性和乘坐舒适度。

5. 医疗设备位移传感器在医疗设备领域中用于测量患者的身体位移和运动，监测病情变化，辅助医生进行诊断和治疗。

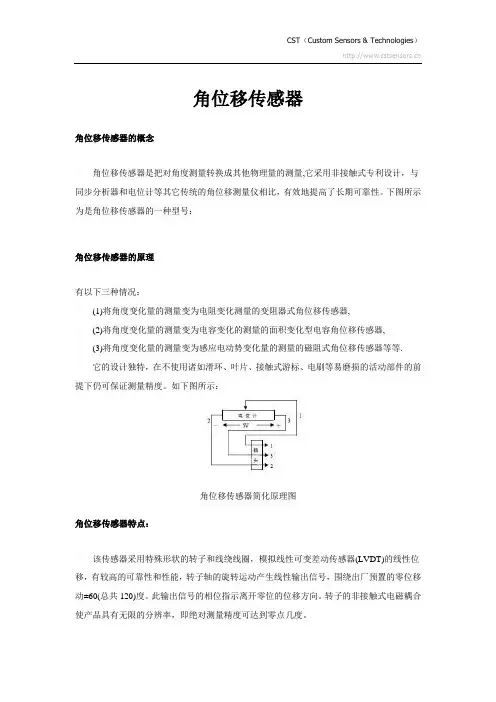

角位移传感器角位移传感器的概念角位移传感器是把对角度测量转换成其他物理量的测量,它采用非接触式专利设计，与同步分析器和电位计等其它传统的角位移测量仪相比，有效地提高了长期可靠性。

下图所示为是角位移传感器的一种型号：角位移传感器的原理有以下三种情况：(1)将角度变化量的测量变为电阻变化测量的变阻器式角位移传感器,(2)将角度变化量的测量变为电容变化的测量的面积变化型电容角位移传感器,(3)将角度变化量的测量变为感应电动势变化量的测量的磁阻式角位移传感器等等.它的设计独特，在不使用诸如滑环、叶片、接触式游标、电刷等易磨损的活动部件的前提下仍可保证测量精度。

如下图所示：角位移传感器简化原理图角位移传感器特点：该传感器采用特殊形状的转子和线绕线圈，模拟线性可变差动传感器(LVDT)的线性位移，有较高的可靠性和性能，转子轴的旋转运动产生线性输出信号，围绕出厂预置的零位移动±60(总共120)度。

此输出信号的相位指示离开零位的位移方向。

转子的非接触式电磁耦合使产品具有无限的分辨率，即绝对测量精度可达到零点几度。

角位移传感器的应用从力学分类来看，有一种在静态下工作的角位移传感器，例如吊车和塔吊的吊臂上就用重锤方式角位移传感器，只能用于没有加速度运动的环境，通俗的理解就是不能在运动剧烈的环境上应用，只能用在静态的场合，是地球重力场直接作用下的倾斜仪器，类似的有气泡水准仪器，例如在经纬仪，全站仪，装修行业上使用，水平联通管也是类似的原理。

角位移传感器标准的测量方法是在旋转编码器上加重锤，重锤是产生重力作用的元件，在车辆运动环境下，就要用空气阻尼、油池阻尼、电磁阻尼来抑制重锤的晃动以至振荡，就必然使角位移传感器的灵敏度下降，响应速度下降。

角位移传感器也有非绝对编码，是增量输出的，如果没有起始脉冲专门信道，就要用自己外加初始定位传感器，一般是用红外的标准产品，缺点是精度低。

使用地磁角位移传感器基本上不受环境振动影响，又受电磁干扰影响，比赛车辆自身的电动机就要磁屏蔽。

角位移传感器工作原理角位移传感器是一种常用的传感器，它可以用来测量物体的角度和位置。

它的工作原理是通过测量物体相对于参考点的角度变化来实现的。

角位移传感器可以分为旋转式和线性式两种类型，下面我们将分别介绍它们的工作原理。

旋转式角位移传感器是通过测量物体相对于一个旋转轴的角度变化来实现的。

它通常由一个旋转轴和一个与之相连的旋转臂组成。

当物体发生角度变化时，旋转臂也会随之旋转，传感器就可以通过测量旋转臂的旋转角度来确定物体的角度变化。

这种传感器通常用于测量转动部件的角度，比如汽车的转向系统和机械臂的角度控制等。

线性式角位移传感器则是通过测量物体相对于一个参考点的线性位移来实现的。

它通常由一个固定的参考点和一个与之相连的测量杆组成。

当物体发生位移时，测量杆也会随之移动，传感器就可以通过测量测量杆的位移来确定物体的位置变化。

这种传感器通常用于测量直线运动部件的位移，比如汽车的悬挂系统和工业机械的定位控制等。

不论是旋转式还是线性式角位移传感器，它们的工作原理都是基于一些物理原理来实现的。

比如，旋转式传感器通常使用旋转变压器或者光电编码器来测量旋转角度，而线性式传感器则通常使用电阻、电容或者磁敏传感器来测量位移。

这些传感器都会将物体的角度或者位置变化转换成电信号，然后通过信号处理电路来进行信号放大、滤波和线性化处理，最终输出一个与物体角度或者位置变化成比例的电压或者电流信号。

总的来说，角位移传感器是一种常用的传感器，它可以用来测量物体的角度和位置变化。

不同类型的角位移传感器有不同的工作原理，但它们都是通过测量物体相对于参考点的角度或者位置变化来实现的。

在实际应用中，我们可以根据具体的测量要求选择合适的角位移传感器，并根据其工作原理来进行安装和调试，以确保其能够准确地测量物体的角度和位置变化。

位移传感器的工作原理位移传感器是一种用于测量物体位移或者位置的设备，广泛应用于工业自动化、机械创造、航空航天等领域。

它能够将物体的位移转化为电信号输出，提供准确的位移测量数据，为工程师和研究人员提供重要的参考信息。

一、工作原理位移传感器的工作原理基于不同的技术原理，常见的包括电阻式、电容式、电感式、光电式和霍尔效应式等。

以下将分别介绍这些工作原理。

1. 电阻式位移传感器电阻式位移传感器利用电阻值的变化来测量位移。

它通常由一个电阻元件和一个滑动触点组成。

当物体发生位移时，滑动触点会相应地改变与电阻元件之间的接触面积，从而改变电阻值。

通过测量电阻值的变化，可以确定物体的位移。

2. 电容式位移传感器电容式位移传感器利用电容值的变化来测量位移。

它由两个电极之间的电介质组成，当物体发生位移时，电介质的相对位置会发生改变，从而改变电容值。

通过测量电容值的变化，可以确定物体的位移。

3. 电感式位移传感器电感式位移传感器利用电感值的变化来测量位移。

它由一个线圈和一个磁铁组成，当物体发生位移时，磁铁的位置相对于线圈会发生改变，从而改变电感值。

通过测量电感值的变化，可以确定物体的位移。

4. 光电式位移传感器光电式位移传感器利用光的传输和接收来测量位移。

它由一个光源和一个光敏元件组成，当物体发生位移时，光线的传输路径会发生改变，从而改变光敏元件接收到的光强度。

通过测量光强度的变化，可以确定物体的位移。

5. 霍尔效应式位移传感器霍尔效应式位移传感器利用霍尔元件的特性来测量位移。

霍尔元件是一种基于霍尔效应的半导体器件，当物体发生位移时，磁场的强度和方向会发生改变，从而改变霍尔元件的输出电压。

通过测量输出电压的变化，可以确定物体的位移。

二、应用领域位移传感器广泛应用于各个领域，以下列举几个常见的应用领域。

1. 工业自动化在工业自动化领域，位移传感器被用于监测机器人的位置和姿态，实现精确的定位和运动控制。

它还可以用于测量生产线上的物体位置，确保生产过程的准确性和稳定性。

位移传感器工作原理位移传感器是一种能够测量物体位置或运动状态的装置。

它们广泛应用于机器人技术、自动化控制、航空航天、军事、汽车制造等领域，并且在日常生活中也有很多应用。

本文将简单介绍位移传感器的工作原理及其分类。

一、工作原理位移传感器的工作原理基于不同的物理原理，包括电磁感应、电容变化、光学测量、压阻变化等。

下面将介绍几种常见的位移传感器工作原理。

1. 电磁感应式位移传感器电磁感应式位移传感器利用线圈和磁场的相互作用来测量物体的位移。

当线圈靠近或远离磁场时，磁场的流动会引起感应电动势，线圈中会产生电流，从而测量出物体的位移。

2. 电容式位移传感器电容式位移传感器是利用两个电极板构成电容器，它们之间的距离与电容器的电容成反比。

当测量物体靠近它们时，电容器的电容会改变，从而测量出物体的位移。

3. 光学式位移传感器光学式位移传感器利用光学测量来测量物体的位移。

通常使用激光二极管或LED 发出一束光线，当光线照射到物体上时，物体会反射出一部分光线，经过角度解析器检测后，测量出物体的位移。

4. 压阻式位移传感器压阻式位移传感器是一种利用压阻效应测量位移的传感器。

当施加力或应变量到压阻电阻器上时，它们的电阻值会随之发生变化，从而测量出物体的位移。

二、分类根据位移传感器所测量的量的不同，它们可以分为位移传感器和陀螺仪。

1. 位移传感器位移传感器是一种测量物体位置或运动状态的传感器，可以测量物体的位置、速度、加速度、角度、转速等参数。

根据测量范围不同，位移传感器可以分为微小位移传感器、中等位移传感器和大位移传感器。

2. 陀螺仪陀螺仪是一种测量物体旋转运动的传感器。

它能够测量物体的角速度、角度、角加速度等，通常应用于飞行器控制、导航和航向控制等领域。

根据测量范围不同，陀螺仪可以分为微小陀螺仪、中等陀螺仪和大陀螺仪。

三、总结位移传感器是一种能够测量物体位置或运动状态的装置。

它们基于不同的物理原理工作，包括电磁感应、电容变化、光学测量、压阻变化等。

位移传感器的工作原理位移传感器是传感系统的一个组成部分，它是被测量信号输入的第一道关口。

传感器把某种形式的能量转换成另一种形式的能量。

位移传感器有两类：有源的和无源的。

有源传感器能将一种能量形式直接转变成另一种，不需要外接的能源或激励源。

无源传感器不能直接转换能量形式，但无源传感器能控制从另一输入端输入的能量或激励能，传感器承担将某个对象或过程的特定特性转换成数量的工作。

其“对象”可以是固体、液体或气体，而它们的状态可以是静态的，也可以是动态(即过程)的。

对象特性被转换量化后可以通过多种方式检测。

对象的特性可以是物理性质的，也可以是化学性质的。

按照无源传感器工作原理，它将对象特性或状态参数转换成可测定的电学量，然后将此电信号分离出来，送入传感器系统加以评测或标示。

位移传感器原理结构在一段特制的弹性轴上粘贴上专用的测扭应片并组成变桥，即为基础扭矩传感器；在轴上固定着：(1)能源环形变压器的次级线圈，(2)信号环形变压器初级线圈，(3)轴上印刷电路板，电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。

在传感器的外壳上固定着：（1）激磁电路，(2)能源环形变压器的初级线圈(输入)，(3) 信号环形变压器次级线圈(输出)，(4)信号处理电路位移传感器的工作过程：向传感器提供±15V电源，激磁电路中的晶体振荡器产生400Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±5V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V 的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。

当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.5v±1v的强信号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。

位移传感器技术参数位移传感器的技术参数主要包括以下几项：1. 满量程：传感器额定的有效测量范围，即检测物的段差或检测物的移动范围。

2. 重复精度：在激光位移传感器测量时，检测物静止状态下测量值也会有轻微波动。

静止状态下的检测物在相同位置下反复测量所得值的误差幅度，就是重复精度。

简单来说是指：测量值浮动的最大幅度。

3. 采样频率：采样频率（单位：Hz）是指每一秒钟测量的次数，采样频率数值越大，则测量（采样）一次所花的时间就越短。

测量时间越快，越适用于高速移动物体的检测，但由于采样频率较快时，受光量会变少，因此检测反射率较低的物体（黑色橡胶等）时请注意。

4. 分辨率：指的是传感器的最小刻度，即传感器的最大识别能力。

5. 受光波形：受光波形是指显示传感器的受光位置和光强度的机能。

受光波形的波峰位置就是测量值。

6. 平均采样次数：即使在静止状态下进行测量，每次的测量值也会有所波动，此时需要n次的平均采样次数使得测量值稳定下来。

7. 线性精度：指测量值与实际位移值（距离）的误差。

如果传感器测量没有误差的话，实际距离和传感器测量值会合并成一条直线，这就是上图的理想值。

但是，实际情况是，传感器测量值会与理想值之间存在偏差，这就是线性精度。

8. 灵敏度：对于一个仪器来说，灵敏度越高越好，因为越灵敏，对周围环境发生的加速度的变化就越容易感受到，加速度变化大，很自然地，输出的电压的变化相应地也变大，这样测量就比较容易方便，而测量出来的数据也会比较精确的。

9. 零点温漂：环境温度的变化引起的零点平衡变化。

一般以温度每变化10℃时，引起的零点平衡变化量对额定输出的百分比来表示，即传感器不受压时的输入由温度变更引起的漂移。

10. 带宽：指的的是传感器可以测量的有效的频带，比如一个传感器有上百HZ带宽的就可以测量振动；一个具有五十HZ带宽的传感器就可以有效测量倾角。

11. 输出方式：数字输出和模拟输出两种方式。

数字式传感器向仪表输入的是数字信号；模拟式传感器向仪表输入的是模拟量信号。

角位移传感器工作原理
角位移传感器是一种测量物体角度变化的装置，其工作原理基于物体角度变化时产生的电信号。

角位移传感器通常由两个主要部分组成：一个固定部分和一个可移动部分。

固定部分通常被安装在测量目标物体上，而可移动部分则与测量目标物体连接，并随着目标物体的角度变化而移动。

在传感器的两个部分之间有一个电容，且电容的值是可调的。

当目标物体的角度变化时，可移动部分对电容值产生影响。

因为电容是角度变化的函数，所以它可以用来测量目标物体的角度变化。

当目标物体发生角度变化时，电容的值也会相应地变化。

这个变化可以通过测量电容的物理性质来检测。

电容的变化通常会转化为电压信号，通过传感器内部的电路进行放大和处理后输出。

在实际应用中，角位移传感器通常会与其他电子设备或系统进行连接，以实现对目标物体角度变化的监测和控制。

例如，在机器人控制系统中，角位移传感器可用于测量机器人关节的角度变化，以便控制机器人的运动。

总的来说，角位移传感器通过测量物体角度变化时产生的电信号来实现对角位移的测量。

该传感器可以在许多领域中应用，如工业自动化、航空航天和机器人技术等。

位移传感器的原理和应用1. 引言位移传感器是一种能够测量物体位置变化的装置。

它通过测量物体相对于参考点的位置改变，将这个变化转化为可读取的电信号或数字信号。

位移传感器广泛应用于各个领域，包括制造业、机械工程、汽车工业、航天航空等。

本文将介绍位移传感器的原理和应用。

2. 位移传感器的原理位移传感器的工作原理根据不同的传感器类型而有所差异，常见的位移传感器类型包括电容传感器、电感传感器、光电传感器、压电传感器等。

以下是几种常见的位移传感器原理的介绍：2.1 电容传感器电容传感器通过测量电容的变化来确定物体位移。

当物体与电容传感器之间的距离改变时，电容值也会发生变化。

电容传感器常用于测量非接触位移，并提供高精度的测量结果。

2.2 电感传感器电感传感器利用物体与传感器之间的电感值变化来测量位移。

当物体接近传感器时，电感值会发生变化。

电感传感器常用于非金属物体的位移测量。

2.3 光电传感器光电传感器使用光电效应来测量位移。

光电传感器将光源和光接收器组合在一起，通过测量光线的强度和位置变化来确定位移量。

光电传感器通常用于非接触位移测量。

2.4 压电传感器压电传感器通过将物体与传感器之间施加压力来测量位移。

压电传感器的工作原理基于压电效应，即物质在受到力的作用时会产生电荷。

压电传感器常用于测量微小的位移量。

3. 位移传感器的应用位移传感器广泛应用于各个行业，以下是一些常见的应用领域：3.1 制造业在制造业中，位移传感器用于监测和控制机器人和自动化系统的运动。

它可测量物体在生产过程中的位移和变形，通过反馈控制系统实现精确的运动控制。

3.2 机械工程在机械工程中，位移传感器被广泛用于测量机械系统的运动和位置。

它们可以用于测量线性位移、角位移、振动等参数，帮助工程师设计和优化机械系统。

3.3 汽车工业在汽车工业领域，位移传感器用于测量汽车各个部件的位移和变形。

它们可以用于测量悬挂系统、转向系统、刹车系统等部件的位移，以确保汽车行驶的安全性和稳定性。

位移传感器的工作原理引言概述：位移传感器是一种常见的传感器，广泛应用于工业自动化、机械创造和科学研究等领域。

它能够测量和监测物体的位移变化，并将其转换为电信号输出。

本文将详细介绍位移传感器的工作原理。

正文内容：1. 电阻式位移传感器1.1 变阻器原理：电阻式位移传感器通过测量电阻值的变化来确定位移。

它通常由一个可挪移的滑动电极和一个固定的电阻元件组成。

1.2 电桥原理：电阻式位移传感器还可以采用电桥电路来测量位移。

这种电路通过比较不同电阻值之间的电压差来确定位移。

2. 容积式位移传感器2.1 差压传感器原理：容积式位移传感器利用物体位移引起的容积变化来测量位移。

它通常由一个可变容积的腔体和一个压力传感器组成。

2.2 压电传感器原理：容积式位移传感器还可以采用压电材料来测量位移。

压电材料在受到力的作用下会产生电荷，通过测量电荷的变化来确定位移。

3. 光电式位移传感器3.1 光电编码器原理：光电式位移传感器利用光电编码器来测量位移。

光电编码器通过测量光电传感器接收到的光信号的变化来确定位移。

3.2 激光位移传感器原理：激光位移传感器利用激光束的反射来测量位移。

它通过测量激光束的入射角度和反射角度的变化来确定位移。

4. 磁电式位移传感器4.1 磁阻传感器原理：磁电式位移传感器利用磁阻效应来测量位移。

它通过测量磁场中磁阻元件的电阻变化来确定位移。

4.2 磁感应传感器原理：磁电式位移传感器还可以采用磁感应原理来测量位移。

它通过测量磁场中磁感应元件的电压变化来确定位移。

5. 声波式位移传感器5.1 超声波传感器原理：声波式位移传感器利用超声波的传播时间来测量位移。

它通过测量超声波从发射器发出到接收器接收到的时间差来确定位移。

5.2 声表面波传感器原理：声波式位移传感器还可以采用声表面波原理来测量位移。

它通过测量声表面波在传感器表面传播的时间来确定位移。

总结：位移传感器是一种能够测量和监测物体位移变化的重要传感器。

位移传感器的原理什么是位移传感器位移传感器是一种测量机械位移的传感器，用于测量物体相对于某个参考点的位置偏移。

其工作原理基于物理学中的各种力学原理。

常见的位移传感器有电容式、电感式、光电式、压电式、磁电式等。

原理电容式位移传感器电容式位移传感器是根据运动平行板电容器的原理来实现的。

该传感器的两个电极分析在两个平行板之间保持固定距离的电容器中。

当平行板相对运动时，电容值会发生变化。

传感器的压力传感元件可以改变两个平行板之间的距离，因此可以测量任意的线性位移，同时还可象征力和压力等参数。

电感式位移传感器电感式位移传感器的工作原理是基于自感和互感的变化。

传感器通常由一个活动铁心和一个固定线圈组成。

活动铁心相对于固定线圈移动时，相对自感发生变化，进而导致电感值发生变化。

由于电感值和运动铁心之间的距离具有非常明显的线性关系，所以电感式位移传感器具有高度的线性性和灵敏度。

光电式位移传感器光电式位移传感器是通过利用光学原理来实现的。

该传感器使用发射器和接收器。

发射器发射一个光束，接收器用于接收光束并将其转换为电信号。

当物体发生位移或运动时，光束与接收器之间的距离会发生变化。

这将导致接收器输出的电信号的大小或强度发生变化，进而测量位移量。

压电式位移传感器压电式位移传感器是基于压电效应的变形来实现的。

该传感器由一个压电晶体制成，当该晶体受到外力或压力时，会发生形变并产生电荷。

对于任意位移的压电传感器，传感器能够转换出强度不同的电信号，进而测量物体位移。

磁电式位移传感器磁电式位移传感器也称为霍尔传感器，其基本原理是利用霍尔效应测量物体相对于磁场的位移。

传感器通常由一个磁铁和一个霍尔元件组成，当磁场作用于霍尔元件时，会发生电位差，这将导致输出电压的大小与磁场的强度成正比。

因此，可以轻松地将磁电式传感器用于测量线性位移。

应用位移传感器在工业、汽车、航空航天和医疗等领域得到广泛应用。

例如，在工业领域，它们可用于测量制造等方面的线性位移和变形。

器件性能（一）内阻1、对HMC1501最先测量的一项参数是内阻，通常可以用万用表1mA 电流挡测试，最小是4K Ω，最大是6 K Ω，一般是5K Ω。

这时功耗为4mw-6mw,在实际使用中要注意功耗在1V/6K Ω=0.17mA I 2R=0.172 x 6=1.73 x 10-4W24V/4K Ω=6mAI 2R=36 x 6=0.216W 功耗大引起温度高而不稳定，因此希望2.5 ~ 15V特点：●不用稀土磁钢：一般Hall 器件要用钐钴或类似的“稀土”磁钢，HMC1501只要用铝镍钴或陶瓷型磁钢，价格便宜。

● 具有很宽的角度范围，在± 45˚内具有<0.07˚的分辨率● 当两个传感器装在两端时，有8mm 的有效线性区，多个器件时可以增加区间。

● 绝对灵敏，不用于增量“编码”器件，HMC1501可以精确走位，无需编索引。

● 非接触，无磨损，不使转动机械传感器因磨损而降低讯号。

● 小包装，8针表面贴装，连针在内的尺寸为5 X 4 X 1.2mm ，可以在小于6mm 的空间工作。

● 大讯号输出：在5伏电源时有120mV 的满量程输出。

2、内阻的一个重要变量是温度系数。

变化率为+10 -3/˚C ，正温度系数，工作电流越大，温度系数越大3、磁阻变化，由于是弱磁 ，磁场强度很小，又是金属材料，磁阻可以忽略。

(二）线性度线性度主要指在磁场内的线性变化范围，也就是它的非饱和区<0.03%FS60,80,150Gs1、 测量时要注意双值，HMC 和Hall 不一样，由于它的特点不是饱和，而是饱和后下降，因此要测A 点，不能测B 点2、 线性取0.03%FS ，60Gs 80Gs 150Gs3、 零点要校准，否则V M -V MO 校准方法后面讲4、 测试方法：5、 V M = ± KBIsinØ ± V MO6、恒流测试，，I 不随B 变化（1） 永磁方法（2） 电磁方法（三）灵敏度1、 首先确定在线性区内，B=80G S ，工作条件5V2、 要求恒流测量V M =K ・I ・B ・sin ر V MOK ・I ・B ・sinØ=V M ± V MO 把V MO 调为零sinØ= V M K ・I ・B=C sinØ ~ V M角灵敏度1.76mv/度 （± 45˚)（四）失调电压1、 由于惠斯顿电桥四个桥臂不对称，引起V MO ，由于电桥非常灵敏，因此需要外电路补偿在80GS ，θ=0时最大-7mv/v -3mv/v０ 不太可能若接最大-7mv/v 、5v 时为-35mv/5v输出140mv ，误差太大补偿方法3、 温度系数：TA=-40˚C ~ +120˚C V=5V-3200ppm/˚CK ・I ・B（五）磁滞误差1、 磁场B ≥饱和磁场 V=5V2、 不能进入B 点指标30µV ，即0.03mv （对仪表要求适当放松）（六）总精度误差＝磁带+温漂+V MO +...（七）放大电路1、 要用正负电源2、要用高稳定运放如OP-07，76503、 温度补偿（1）单运放电路2、 温度系数：TA=-40˚C ~ +120˚C ， -100ppm/˚C FS补零后不是这一温度系数， 不确切3、 恒压有利V MO 的温度系数因为温度增加，内阻增加，电流减少V MO ~ I4、 测试条件：B =0或B =80G ，θ=0± 5V 最佳不能对地短路（八）应用方式（1）均匀磁场（2）非均匀磁场放大100倍，可以稳定达到1.0µV，即19.999mv100KΩ全部为金属膜电阻，温度系数10-4/-C－10-5/˚C（2）仪器放大器（3）温度补偿a．器件补b．电路补（３）电涡流（九）应用领域（1）线性位移（2）角度位移（3）电机控制（4）汽缸活塞位置测量（5）接近探测（6）反锁制动器系统（7）弱磁测量（8）电流峰值测量SUNSTAR商斯达实业集团是集研发、生产、工程、销售、代理经销、技术咨询、信息服务等为一体的高科技企业，是专业高科技电子产品生产厂家，是具有10多年历史的专业电子元器件供应商，是中国最早和最大的仓储式连锁规模经营大型综合电子零部件代理分销商之一,是一家专业代理和分銷世界各大品牌IC芯片和電子元器件的连锁经营綜合性国际公司，专业经营进口、国产名厂名牌电子元件，型号、种类齐全。

位移传感器测速度的工作原理一、引言位移传感器是一种能够测量物体相对位移的装置，它可以将物体的位移转化为电信号输出。

在工业生产、医疗设备、车辆等领域中，位移传感器被广泛应用于测量物体的运动状态、速度和加速度等参数。

其中，测量速度是位移传感器应用中的一个重要方面。

二、位移传感器的工作原理位移传感器的工作原理基于测量物体的位移，并将其转化为电信号输出。

常见的位移传感器包括电阻式传感器、电容式传感器、光电传感器等。

这些传感器都有一个基本的工作原理：根据物体的位移改变传感器内部的电阻、电容或光强度等特性，从而实现位移到电信号的转换。

以电阻式传感器为例，它由一根弹性导线或弹性薄膜组成。

当物体发生位移时，导线或薄膜会被拉伸或压缩，导致电阻发生变化。

这个变化的电阻值可以通过电路进行测量，然后转化为相应的电信号。

通过测量位移前后的电阻变化，我们可以计算出物体的位移量。

三、位移传感器在测量速度中的应用在测量速度方面，位移传感器通常与时间相关联，通过测量时间内的位移变化来计算物体的平均速度。

在实际应用中，位移传感器常常与数据采集系统或微处理器相结合，以便更精确地测量速度。

数据采集系统可以记录位移传感器输出的电信号，并以一定的频率进行采样。

通过对连续两个时间点的位移差进行计算，我们可以得到物体在这段时间内的平均速度。

当物体的速度变化较大时，为了提高测量的精度，我们可以增加位移传感器的采样频率。

通过增加采样频率，我们可以更准确地捕捉到物体位移的变化，从而得到更准确的速度测量结果。

四、位移传感器测量速度的优势与其他速度测量方法相比，位移传感器具有以下优势：1. 高精度：位移传感器可以实现对物体位移的高精度测量，从而得到准确的速度值。

2. 实时性：位移传感器可以实时地测量物体的位移变化，从而实时地计算出物体的速度。

3. 非接触性：位移传感器的测量原理不需要与物体直接接触，可以避免传感器与物体之间的摩擦和磨损，提高传感器的使用寿命。
