模型修补与纠正：修复模型中的错误和缺陷Blender是一款功能强大的3D建模软件，可以用于创建各种各样独特的模型。
然而，在建模过程中经常会出现错误和缺陷，这将影响模型的质量和使用效果。
本文将介绍一些修复模型错误和缺陷的技巧，帮助你更好地使用Blender软件。
1. 修复模型中的空洞在建模过程中，有时候会出现一些空洞，这可能导致模型在后续的操作中出现问题。
为了修复这些空洞，可以使用Blender的填充工具。
首先，选择需要修补的空洞，然后按下F键，即可自动填充空洞。
如果无法直接填充，可以尝试将模型中的边缘连接起来，再进行填充操作。
2. 修复模型中的细小噪点有时候在模型中会出现一些细小的噪点或者不连贯的边缘，这会影响后续的纹理贴图和渲染效果。
为了修复这些问题，可以使用Blender 的平滑工具。
首先，选择需要修复的边缘或者顶点，然后按下Shift+V 键，即可对选中的部分进行平滑操作。
通过不断调整平滑的强度，直到达到你想要的效果为止。
3. 修复模型中的不对称问题模型的对称性是建模过程中一个重要的考量因素，如果模型出现了不对称的问题，那么在后续的操作中可能会造成一些麻烦。
为了修复这些不对称问题，可以使用Blender的镜像工具。
首先，选择需要修复的部分，然后按下Ctrl+M键，即可将选中的部分进行镜像对称。
通过调整镜像的轴向，可以选择水平镜像或者垂直镜像，从而修复模型中的不对称问题。
4. 修复模型中的法线错误模型的法线指的是模型表面的朝向信息，如果法线有错误，可能会导致模型在渲染或者贴图过程中出现问题。
为了修复模型中的法线错误，可以使用Blender的重新计算法线工具。
首先，选择需要修复的面片，然后按下Ctrl+N键，即可重新计算选中部分的法线。
通过调整法线的方向和强度，可以修复模型中的法线错误。
5. 修复模型中的开放边缘开放边缘是模型中常见的问题之一，如果不及时修复，可能会导致一些不必要的困扰。
为了修复开放边缘，可以使用Blender的连接工具。
准备3D打印模型前的预处理工作在进行3D打印之前，预处理工作是非常重要的一步。
通过正确的预处理，可以确保模型的准确度和打印效果。
下面将介绍准备3D打印模型前的预处理工作。
首先，需要检查3D模型的完整性。
确保模型没有缺失的面或断裂点。
可以利用3D建模软件进行检查，如SolidWorks或Blender，以查找任何缺陷或错误。
确保模型的表面光滑并且没有几何错误。
接下来，需要检查模型的尺寸和比例。
使用测量工具，比较模型的尺寸和预期的尺寸。
确保模型的比例正确，并且尺寸与所需打印的尺寸一致。
如果模型太大或太小，需要进行相应的缩放。
其次，需要进行模型修复和优化。
在模型的几何错误修复方面，可以使用一些工具，如Meshlab或Netfabb。
这些工具可以自动修复模型中的缺陷，如孔洞、非法三角形和重叠面片。
此外，还可以通过删除不必要的细节和边缘，简化模型的几何复杂度，以提高打印效果和速度。
在进行模型修复和优化之后，需要为模型添加支撑结构。
支撑结构是为了支撑模型打印过程中的悬空部分或细小结构。
支撑结构可以防止模型倒塌或产生变形。
根据模型的几何形状和打印方向，可以选择不同类型的支撑结构，如网格支撑、柱状支撑等。
需要注意的是，在添加支撑结构的同时，尽量减少对模型表面的接触，以减少后续去除支撑结构时对模型的损坏。
同时，还需要考虑打印材料的选择。
不同的打印材料具有不同的特性和要求。
例如，某些材料可能需要在打印过程中加热或需要特殊的打印机设置。
因此，在进行3D打印之前，了解材料的特性和要求，选择适合模型的打印材料是非常重要的。
最后，需要选择适合的打印机和打印参数。
根据模型的大小、形状和材料要求，选择一台适合的打印机，并设置相应的打印参数。
打印参数包括打印速度、层高、温度等。
根据不同的需求进行调整，以获得最佳的打印效果。
综上所述，准备3D打印模型前的预处理工作是确保打印成功的关键步骤。
通过检查模型的完整性和尺寸，修复和优化模型，添加支撑结构，选择适合的打印材料和打印参数，可以提高打印效果和成功率。

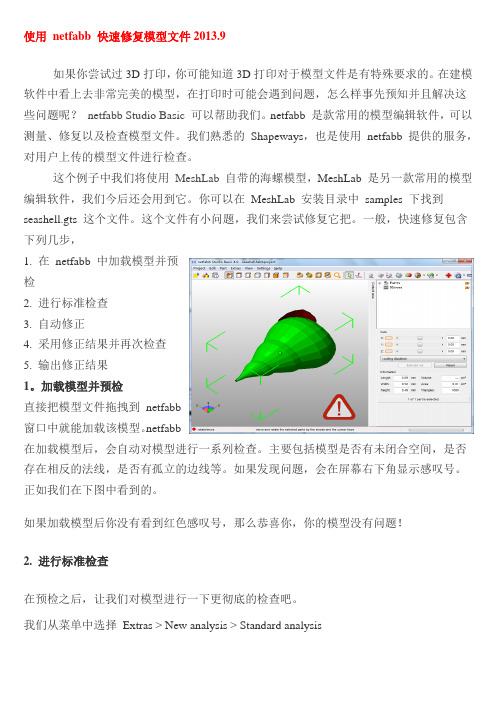

使用netfabb 快速修复模型文件2013.9如果你尝试过3D打印，你可能知道3D打印对于模型文件是有特殊要求的。
在建模软件中看上去非常完美的模型，在打印时可能会遇到问题，怎么样事先预知并且解决这些问题呢？netfabb Studio Basic可以帮助我们。
netfabb 是款常用的模型编辑软件，可以测量、修复以及检查模型文件。
我们熟悉的Shapeways，也是使用netfabb 提供的服务，对用户上传的模型文件进行检查。
这个例子中我们将使用MeshLab自带的海螺模型，MeshLab 是另一款常用的模型编辑软件，我们今后还会用到它。
你可以在MeshLab 安装目录中samples 下找到seashell.gts 这个文件。
这个文件有小问题，我们来尝试修复它把。
一般，快速修复包含下列几步，1. 在netfabb 中加载模型并预检2. 进行标准检查3. 自动修正4. 采用修正结果并再次检查5. 输出修正结果1。
加载模型并预检直接把模型文件拖拽到netfabb窗口中就能加载该模型。
netfabb在加载模型后，会自动对模型进行一系列检查。
主要包括模型是否有未闭合空间，是否存在相反的法线，是否有孤立的边线等。
如果发现问题，会在屏幕右下角显示感叹号。
正如我们在下图中看到的。
如果加载模型后你没有看到红色感叹号，那么恭喜你，你的模型没有问题！2. 进行标准检查在预检之后，让我们对模型进行一下更彻底的检查吧。
我们从菜单中选择Extras > New analysis > Standard analysis检查结束后我们可以在右上角看到多了一个名为“Part analysis” 的层，在画面中部，我们可以看到一个红色的“No”，告诉我们该模型未关闭。
模型未关闭的原因有很多，可能是因为模型中有没有吻合的边，或者面没有完全衔接上。
这些问题可能在画面上看不出来，但是打印时会给3D打印机带来麻烦。
除了这个“No” 之外，我们看到还有个绿色的“Yes”，这表示我们的模线，算是件好事。
STL模型的实施步骤1. 简介STL（又称为Stereolithography) 是一种用于快速原型制作的文件格式，广泛应用于3D打印和计算机辅助制造（CAM）领域。
本文将介绍STL模型的实施步骤，包括模型生成、修复、切片和打印。
2. STL模型生成STL模型可以通过多种方式生成，包括手动建模、CAD软件创建和3D扫描等。
•手动建模：使用建模软件（如Blender, SketchUp等）手动创建3D 模型。
这需要用户具备一定的建模技能，可以通过移动、缩放、旋转等操作来创建模型。
•CAD软件创建：使用专业的CAD软件（如SolidWorks, AutoCAD等）创建模型。
CAD软件通常提供丰富的建模工具和参数控制，可以精确地创建复杂的几何形状。
•3D扫描：使用3D扫描仪将真实物体扫描成点云或三角网格，然后将其转换为STL模型。
这种方式适用于复杂的有机形状或无法通过手动建模和CAD软件创建的模型。
3. STL模型修复在生成STL模型的过程中，可能会出现一些问题，如模型中的孔洞、几何错误、非封闭曲面等。
这些问题可能会导致模型在后续的切片和打印过程中出现错误。
因此，需要对STL模型进行修复。
常用的STL模型修复软件有MeshLab、Netfabb、Blender等。
这些软件提供了各种修复工具，如填补孔洞、修复曲面、删除不必要的面片等。
通过使用这些工具，可以修复模型中的问题，使其更适合切片和打印。
4. STL模型切片切片是将3D模型切分成一层层的二维图像的过程。
在STL模型切片之前，需要选择合适的切片软件，如Cura、Slic3r等。
•导入模型：将修复后的STL模型导入切片软件中。
•设置切片参数：根据实际需要，设置切片参数，如打印质量、打印速度、填充密度等。
•生成切片：点击切片软件中的开始切片按钮，软件将根据模型和参数生成切片。
•预览切片：切片软件通常提供预览功能，可以查看每一层的切片结果，以便检查和调整模型。
【打印虎】Repetier-Host V1.5使用基础教程Repetier-Host是Repetier公司开发的一款免费的3D打印综合软件，是目前市面上使用最为广泛的3D打印综合软件。
软件能够实现切片、查看修改G-Code、手动控制3D打印机、更改某些固件参数等等功能，同时软件具有界面友好型，软件易操作等特点，因而得到广泛应用，今天就给大家介绍一下这款软件。
软件目前最新版为V1.5.6，打印虎网站提供了免费下载（打印虎本地下载，百度云下载）。
软件相较之前版本尤其是已经介绍过的V1.0.6版本在主页面上布局基本没有什么改变，主要改变在于增加了Server功能模块，以及集成了最新版本的Cura Engine/Slic3r切片软件。
关于Repetier-Server，我们会在后续单独介绍这一模块功能。
软件的安装比较简单，也可参看RepRap Prusa i3 3D打印机软件安装图解教程第二版，在此不再赘述。
安装过程中唯一需要说明的一点，是Repetier-Server功能。
这个功能缺省是打钩的，但这个功能的文件并没有包含在安装包中。
因此，如果一路点击“下一步”安装的话，会在安装过程中下载Repetier-Server，对于国内用户来说，直接从国外网站下载会比较慢，要多等一会才行。
如果想快速安装，要把这个勾去掉才行。
如下图所示。
安装好软件后，直接运行打开，主界面如下图所示：Repetier-Host软件主界面包括菜单栏，快速工具栏，视图区和功能区。
菜单栏包含一些基本Windows常用菜单，下侧还包含几个工具按钮主要用于连接打印机，对打印机进行设置；快速工具栏中包含一些查看模型的快捷工具和查看视角快捷按钮；视图区是用来查看载入模型，并在开始打印模型后查看温度变化情况，因为比较简单，本文就不再介绍；功能区是该软件的核心区域，也最为关键，包含5个功能块：物体放置、切片软件、（print preview）预览、手动控制和SD卡，本教程将重点讲解。
FDM打印的表面质量问题及改善措施孙春华【期刊名称】《《苏州市职业大学学报》》【年(卷),期】2019(030)004【总页数】4页(P21-24)【关键词】3D打印; 熔融沉积; 表面质量; 成形方向【作者】孙春华【作者单位】苏州市职业大学机电工程学院江苏苏州215104【正文语种】中文【中图分类】TP391由于熔融沉积成形(fused deposition modeling，FDM)工艺简单、操作简便、环境干净、材料利用率高，且无需激光系统，成本低廉，可采用ABS、PLA、尼龙等材料，在现有市场3D打印机中，FDM是最常见的3D打印工艺[1]。
如RepRap、Ultimaker、MakerBot等都拥有这种工艺的3D打印机。
FDM成形时，固态的热塑性粗线材被送料机构送到加热喷头内进行加热融化，将其转化为液态。
液态的塑性材料再通过喷嘴的小孔流出。
在常温下，从喷嘴小孔出来的液态材料转化为固态的细丝。
在数控系统的控制下，喷头按照截面轮廓和填充轨迹信息，将固态的细丝涂覆在工作台上，形成一层截面，当工作台下降后，又进行新一层截面的成形，如此反复，即形成了一个三维打印件[2]，如图1所示。
形象地讲，FDM的成形就像蚕吐丝或挤牙膏。
但这看似简单的成形过程，却常因为加工中出现的问题，困扰着操作者。
因此，本研究分析了FDM打印中常出现的质量问题，并提出改善的措施。
图1 FDM成形过程1 STL模型错误及检验修复STL文件作为增材制造行业的“准工业标准”被普遍接受。
因此，无论是通过扫描数据重构出产品模型，还是通过设计获得一个CAD模型后，将该模型保存为STL 文件，就可用于下一步3D打印的分层数据处理。
在进行3D打印之前，为了获得良好的表面质量，确保打印成功在进行分层数据处理之前需要检查一下STL文件是否存在错误。
STL文件常见的错误有：法线反向、存在孔洞。
如果不纠正这些错误的话，就会造成分层后出现不封闭的环或歧义现象。
如何进行3D模型修复和网格修复3D模型修复和网格修复的技术，是在计算机图形学和计算机辅助设计领域中经常用到的技术。
它们的目标是通过对3D模型和网格进行修复和优化，使其在视觉效果和性能上得到显著的提升。
本文将详细介绍如何进行3D模型修复和网格修复的过程和方法。
首先，我们来谈谈3D模型修复的过程。
当一个3D模型存在缺陷或损坏时，需要进行修复。
修复的过程可以分为以下几步：1. 缺陷检测：首先需要对3D模型进行缺陷检测，确定模型上的哪些部分存在问题。
常见的3D模型缺陷包括空洞、消失的面片、自相交等。
2. 缺陷分析：在确定了缺陷的位置之后，需要进行缺陷分析，弄清楚缺陷产生的原因。
这将有助于我们选择正确的修复方法。
3. 缺陷修复：根据缺陷的具体情况，选择合适的修复方法。
常见的修复方法包括填充空洞、重建缺失的面片、消除自相交等。
4. 重建拓扑结构：在修复过程中，可能需要对模型的拓扑结构进行重建，以确保模型的完整性和稳定性。
这一步需要结合修复方法来进行操作。
其次，我们来探讨网格修复的过程。
在3D模型修复的过程中，通常也需要对网格进行修复。
网格修复的过程可以分为以下几步：1. 网格质量评估：首先需要对网格的质量进行评估，确定网格是否存在顶点错误、边错误、面错误等。
常见的网格质量评估指标包括边长、法向量和曲率等。
2. 错误检测：在确定了网格的错误位置之后，需要进行错误检测，找出所有的错误顶点、边和面。
常见的错误检测方法包括曲面重建和网格拓扑分析等。
3. 错误修复：根据错误的具体情况，选择合适的修复方法。
常见的修复方法包括顶点粘合、边缝合和面片重建等。
4. 网格优化：在修复过程中，还可以通过网格优化来提高网格的质量。
常见的网格优化方法包括网格平滑、网格细分和网格简化等。
最后，我们来总结一下3D模型修复和网格修复的要点。
首先，需要进行缺陷检测和网格质量评估，找出模型和网格存在的问题。
接下来，根据问题的具体情况进行分析，并选择合适的修复方法。
3D打印技术中的打印文件修复方法在3D打印技术中，打印文件修复方法是解决打印过程中可能出现的文件错误或缺陷的重要步骤。
修复打印文件不仅有助于确保打印品质，还能提高打印效率和成品的精度。
本文将探讨几种流行的3D打印文件修复方法，旨在帮助读者更好地理解和应用这些技术。
1. 打印文件修复软件在修复3D打印文件时，可以使用一些专门设计的打印文件修复软件。
这些软件可以检测文件中的错误，并自动修复或提供修复建议。
例如，Netfabb和Meshmixer是两个常用的打印文件修复软件，在3D打印社区中广泛使用。
它们能够修复文件中的几何错误、填补空洞和修正非法边缘。
Netfabb是一款功能强大的打印文件修复软件，它能够自动修复和调整打印文件中的错误。
使用Netfabb，用户可以检测和修复模型缺陷，例如空洞、超出边界的顶点和不连续的边缘。
此外，Netfabb还提供了零件切片、支撑生成和打印参数优化等功能，使用户能够更好地控制和管理整个打印过程。
Meshmixer是另一款广受欢迎的打印文件修复软件。
它能够自动修正模型中的错误，并提供一些高级功能，例如部分剪切、曲面修复和模型重构。
Meshmixer还提供了高级的网格编辑工具，使用户能够自由地修改和调整模型的几何结构。
2. 打印文件检查工具除了打印文件修复软件，还有一些打印文件检查工具可以帮助用户检测和修复文件中的错误。
这些工具主要用于检测打印文件中的几何错误和不连续性，并提供修复建议。
例如，Autodesk的Inventor软件和SolidWorks软件都提供了强大的打印文件检查工具。
这些工具可以自动检测并修复打印文件中的错误，例如非法边缘、空洞和超出边界的顶点。
此外，它们还提供了一些高级功能，例如拆分零件、生成支撑结构和调整打印参数，以帮助用户更好地准备模型并优化打印结果。
3. 打印文件修复技巧除了使用打印文件修复软件和检查工具外，还有一些常见的修复技巧可以帮助用户处理打印文件中的错误。
数字模型错误修复
下载的模型往往出现各种问题，比如模型不封闭、无壁厚、法线错误、模型自相交等，需要修复。
其实，一般的3D软件中也能将模型修复，比如3ds Max、ZBrush等软件。
有兴趣的同学请自行研究。
不过，当模型过于复杂，错误过多的时候，我们没很大的耐心去一一修复。
这时一款专注于模型网格修复的3D软件就是解决方法了。
Netfabb 是一款为增材制造、快速成型和3D打印所量身定制的应用程序。
为了将立体对象打印出来，3D 文件必须转换为 2.5D 的切片文件，后者包含了2D 切片的列表。
为了帮助用户做好这一系列准备工作，Netfabb 具有观察、编辑、修复、分析三维STL文件和切片文件的功能。
Netfabb分为三个版本：基础版（Basic）、个人版（Private）、专业版（Pro），基础版是免费的，很多功能只有在个人版和专业版才能使用。
我们使用基础版使用Netfabb的自动修复功能进行简单修复。
图7-14 Netfabb软件界面
Step 1：导入模型
点击【Project（项目）】-【Open（打开）】，或者点击工具栏上的导入待修复的模型。
也可直接将模型拖入软件视图。
导入之后，看到视图区右下角一个大大的警告图标，说明该模型存在错误。
右侧面板下方显示模型的信息：Length（长）、宽（Width）、Height（高）、V olume（体积）、Area（面积）、Triangles（三角形面数），发现体积没有数据。
可能原因是该模型不封闭。
如果导入模型后，界面中不出现图标，那么恭喜你，这个模型没有问题。
图7-15 导入模型
Step 2：分析模型
选中模型，点击菜单栏【Extras（附加）】-【New analysis（新分析）】-【Standard analysis
（标准分析）】，也可点击工具栏的选择标准分析。
此时见图7-16，右侧面板【Context area（文字区域）】的【Parts（部件）】中多了【Part analysis（部件分析）】层级。
在下方显示该模型的信息，看到【Surface is closed（曲面是否封闭）】选项是No，【Surface is orientable （曲面是否可定向）】选项是Yes，这说明该模型不封闭，法线没有问题。
图7-16 分析模型
Step 3：修复模型
发现模型的问题之后，点击【Extras（附加）】-【Repair part（修复部件）】，或者点击工具栏的开始修复模型。
观察右侧面板下方关于模型的统计信息（如图7-17左），【Holes
（洞）】有6个。
点击最下方的【Automatic repair（自动修复）】，弹出修复方式选项，选择【Default repair（默认修复）】，点击【Execute（执行）】。
此时模型没有洞，如图7-17右所示。
点击【Apply repair（应用修复）】，在弹出的对话框中选择【Remove old part（移除旧部件）】。
这时界面上的警告图标消失，说明成功修复；否则，该模型需要更高级的功能来修复，软件需要升级到个人版或者专业版。
图7-17 模型修复前后
一般来说，基础版的Netfabb能自动修复模型的封闭问题和法线问题，至于壁厚和自相交问题需要用到Create Shell和Wrap功能。
图7-18 模型成功修复
Step 4：导出模型
点击菜单栏【Part（部件）】-【Export part（导出部件）】-【as STL（以STL格式）】，或者在模型上右击，在弹出的快捷菜单中选择。
此时弹出对话框告知模型仍有错误（如图7-19上），这是因为你将要导出的文件类型有着更严格的检查，此时点击【Optimize（优化）】，让netfabb针对该类文件进行额外的修复，通常问题能被解决。
当警告图标变成勾，说明模型已经没有问题，点击【Export（导出）】即可完成整个修复过程。
图7-19 导出模型错误检查
顺便提一下，如果您使用开源切片软件Cura，14版本以上的Cura自带模型修复功能，对一些微小常规的错误能自行修复。
但是，这并不是作为偷懒的资本。
建模的时候还是要避免问题模型的出现，出现了要进行及时的修复，保证模型的正确性。
Netfabb还有个很好的工具：测量。
该工具可帮我们测量最小壁厚，避免模型厚度过小，导致打印失败。
导入另一个模型，点击【Extras（附加）】-【New Measuring（新测量）】，或
者点击工具栏的。
此时右侧面板出现测量工具，如图7-20。
第一行图标表示选择点
图7-20 模型测量工具
的类型（面上的点、边上的点、角点、切线上的点、切线上的角点），第二行图标表示测量尺寸类型（距离、角度、半径），第三行表示测量的方式（壁厚、点到点、点到线、线到点、线到线、面到点）。
我们选择如图7-20所示的参数，在视图中点击待测量的壁厚，这时自动弹出此处的尺寸，将其拖拉到适当位置，如图7-21。
图7-21 测量模型
除此之外，还有很多有用的功能，这里不再一一叙述。
读者朋友可去netfabb的官网下载中文使用手册。
