包边石墨垫片规格标准介绍

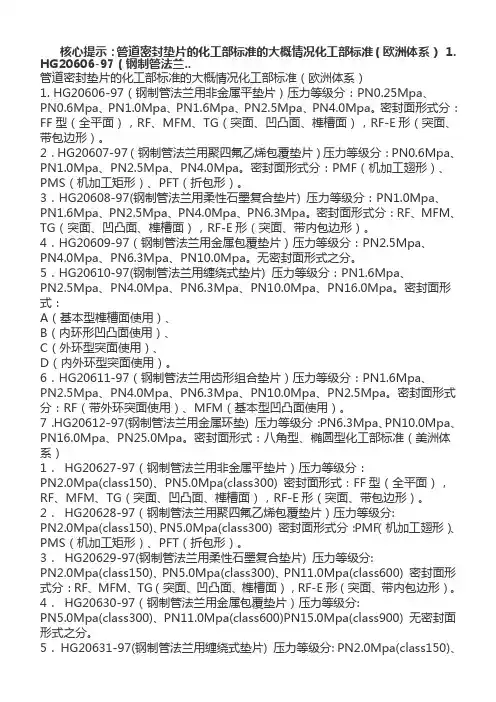

核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。

2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。

3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。

密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。

4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。

无密封面形式之分。

5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。

密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。

6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。

密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。

7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

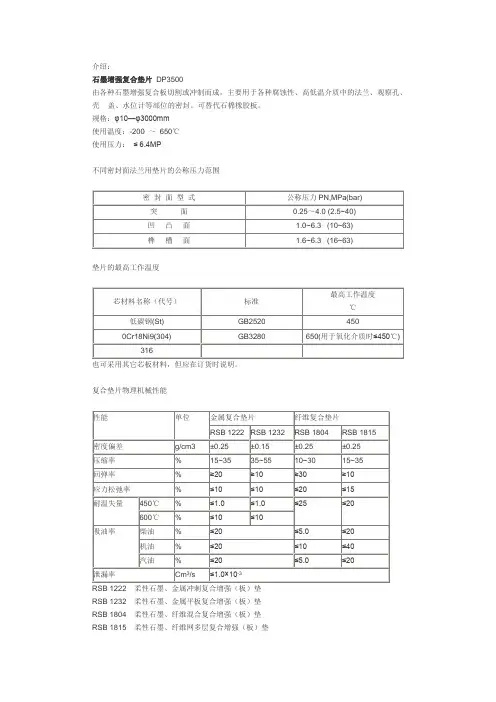

介绍：
石墨增强复合垫片DP3500
由各种石墨增强复合板切割或冲制而成，主要用于各种腐蚀性、高低温介质中的法兰、观察孔、壳盖、水位计等部位的密封。

可替代石棉橡胶板。

规格：φ10—φ3000mm
使用温度：-200 ～650℃
使用压力：≤ 6.4MP
不同密封面法兰用垫片的公称压力范围
垫片的最高工作温度
也可采用其它芯板材料，但应在订货时说明。

复合垫片物理机械性能
RSB 1222柔性石墨、金属冲刺复合增强（板）垫
RSB 1232柔性石墨、金属平板复合增强（板）垫
RSB 1804柔性石墨、纤维混合复合增强（板）垫
RSB 1815柔性石墨、纤维网多层复合增强（板）垫。

金属增强石墨垫片标准号
金属增强石墨垫片是一种高性能密封材料，它由石墨和金属层交替叠
压而成，具有良好的耐腐蚀性、耐高温性和耐压性能，被广泛应用于
化工、石油、冶金、航空航天等领域。

目前，金属增强石墨垫片的国
际标准号为ASTM F433-02。

ASTM F433-02标准规定了金属增强石墨垫片的尺寸、材料、性能要求、试验方法、包装和标识等方面的标准要求。

具体而言，金属增强
石墨垫片的尺寸应符合ASTM F104标准，并需要使用金属箔和两种
以上的石墨片进行交替叠压。

此外，金属增强石墨垫片还需要满足一
系列性能要求，包括在高温下具有较好的弹性和回复性、耐腐蚀性好、具有一定的密封性等。

为了保证金属增强石墨垫片的质量，ASTM
F433-02标准还规定了多项试验方法和测试标准，如压缩性能测试、
弹性恢复率测试、耐腐蚀性测试等。

总的来说，ASTM F433-02是一项涵盖金属增强石墨垫片尺寸、材料、性能、试验等多个方面的严格规范，具有指导生产者生产、保证产品
质量、指导用户选用合适产品等重要意义。

随着各行业对高性能密封
材料的需求不断增加，ASTM F433-02标准也将持续发挥重要的作用。

石墨密封垫片的性能特点介绍柔性石墨材料是一种新型的密封材料，也是工业行业中一种重要的密封材料。

具有优良的耐腐蚀性、耐高低温、耐辐射、摩擦因数小、自润滑性、弹性，对液体和气体的渗透性极低。

石墨垫片可根据工况的不同选择由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成。

一、柔性石墨垫片的特点：1、柔性石墨对气体和液体具有良好的不渗透性，如厚度为0.125mm的薄板，氦的透过率仅为2*10-1cm3/s。

2、耐温性好，柔性石墨在非氧化介质中的使用温度为-200~600℃，但在氧化介质中易被氧化。

3、各向异性，柔性石墨的传热、导电及膨胀系数有明显的各向异性现象。

4、耐辐照性强。

5、耐腐蚀性好，对一般的化学溶剂、酯类、水蒸气、还原性介质等保持良好的化学稳定性，但在氧化介质中有一定的局限性。

6、密度低、强度高、柔软性及回弹性好。

柔性石墨的应用范围用于工业上的管道法兰、热交换器、阀盖、冷凝器、空气压缩机、排气管、制冷机等。

适用介质：水、蒸汽、油类、酸、碱、有机溶剂、氨气、氢气等。

二、不锈钢增强石墨垫片石墨高强垫片又称石墨复合垫片,是从增强石墨板打孔或切割而成的，内衬材料可根据需求选择不同的金属薄板。

由于柔性石墨垫片机械强度较低，适合于小直径的垫片，而增强石墨垫片很大地提高了机械强度，具有良好的高强度，能在高压工况下使用，压缩回弹性、耐化学腐蚀性、耐辐射、耐高/低温、使用受命长等优异性能。

增强石墨垫片分类：1、碳钢增强石墨垫片：柔性石墨薄片中间夹碳钢钢带（0.2mm），然后切割而成，加强了机械强度。

2、304不锈钢增强石墨垫片：柔性石墨薄片粘附在304不锈钢两面，具有很高的机械强度，各种较大尺寸及复杂形状也很适用，而且也便于运输，也是应用很广的一种密封垫片。

3、316不锈钢增强石墨垫片：耐蚀性好，高温强度优秀，但成本也要高于其他材料。

三、金属石墨缠绕垫片金属石墨缠绕垫片是由金属带和石墨带缠绕而成的一种金属复合垫片，由V形或W形薄钢带和填充料交替缠绕而成。
