柔性石墨垫片几种型号的介绍

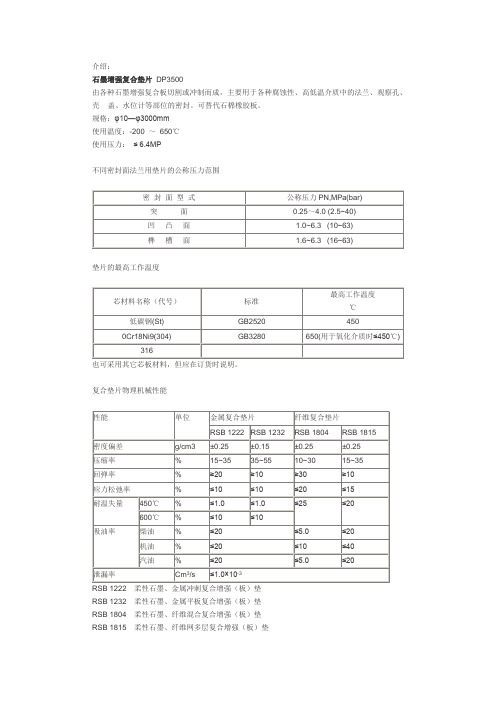

介绍：
石墨增强复合垫片DP3500
由各种石墨增强复合板切割或冲制而成，主要用于各种腐蚀性、高低温介质中的法兰、观察孔、壳盖、水位计等部位的密封。

可替代石棉橡胶板。

规格：φ10—φ3000mm
使用温度：-200 ～650℃
使用压力：≤ 6.4MP
不同密封面法兰用垫片的公称压力范围
垫片的最高工作温度
也可采用其它芯板材料，但应在订货时说明。

复合垫片物理机械性能
RSB 1222柔性石墨、金属冲刺复合增强（板）垫
RSB 1232柔性石墨、金属平板复合增强（板）垫
RSB 1804柔性石墨、纤维混合复合增强（板）垫
RSB 1815柔性石墨、纤维网多层复合增强（板）垫。

柔性石墨垫片的性能和要求_应道宴咱今儿就来说说这柔性石墨垫片哈。

您瞧瞧，这玩意儿看着不起眼儿，可那作用大着呢。

我头一回见这柔性石墨垫片的时候啊，那是在一个老工厂里头。

那工厂啊，乌烟瘴气的，机器嗡嗡响，地上全是黑乎乎的油渍，工人师傅们一个个身上都沾着点儿油污，脸上也糊着些灰尘，就跟从煤堆里刚爬出来似的。

我瞅见那垫片就放在一个小铁盒子里，黑乎乎的，软软乎乎的，跟块儿橡皮泥似的。

我就好奇啊，就问旁边的老师傅：“师傅，这玩意儿是干啥用的呀？”那老师傅瞅了我一眼，笑着说：“小伙子，这可是个好东西啊！它能密封嘞，好多机器设备都得靠它来保证不漏水不漏气儿。

”我一听，哦，原来这么厉害呀。

后来我就专门去了解了下这柔性石墨垫片的性能。

您还别说，它的耐高温性能那叫一个绝。

就好比大夏天，咱在太阳底下站一会儿就热得受不了，这垫片啊，放在那高温的环境里，就跟没事儿人似的，稳稳当当的，一点儿都不带变形的。

我就寻思啊，这要换成咱人，早热得找凉快地儿躲起来了，可它就硬挺在那儿，真不愧是个好家伙。

还有它那耐腐蚀性也强得很嘞。

就像那酸啊、碱啊这些东西，碰到好多材料都能给腐蚀得不成样子，可这柔性石墨垫片呢，就跟有金钟罩铁布衫似的，根本不怕。

我就想象啊，要是咱人也有这本事，那吃啥酸的辣的都不怕，多好啊，哈哈。

要说这要求啊，那也不少。

它得有足够的柔韧性，就像那面条似的，能弯弯绕绕的，这样才能在各种复杂的设备里安安稳稳地待着，起到密封的作用。

还有啊，它的密度也得合适，不能太松，太松了就密封不严实；也不能太紧，太紧了又不好安装。

这就好比咱穿衣服，太紧了难受，太松了又不暖和，得恰到好处才行。

有一回啊，工厂里一台设备的垫片坏了，那可把大家急坏了。

要是不赶紧换上新的，这设备就没法正常工作，生产就得停下来。

大家手忙脚乱地找合适的垫片，那场面就跟打仗似的。

最后找到一块符合要求的柔性石墨垫片，小心翼翼地换上，设备又重新欢蹦乱跳地运转起来了，大家这才松了一口气，脸上也露出了笑容。

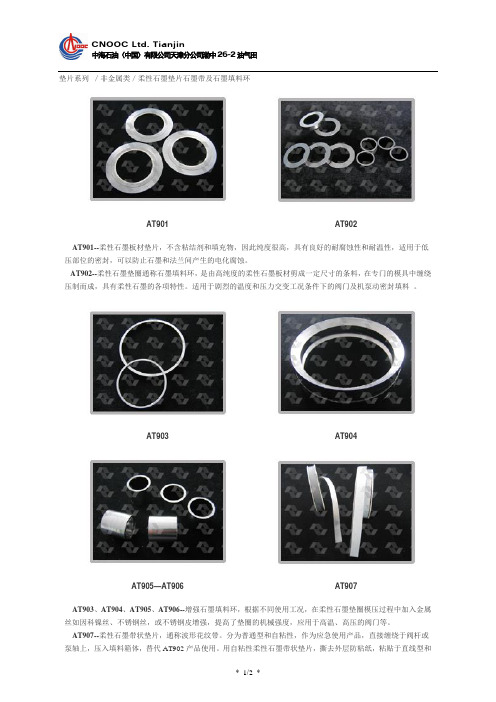

垫片系列／非金属类／柔性石墨垫片石墨带及石墨填料环AT901AT902AT901--柔性石墨板材垫片，不含粘结剂和填充物，因此纯度很高，具有良好的耐腐蚀性和耐温性，适用于低压部位的密封，可以防止石墨和法兰间产生的电化腐蚀。

AT902--柔性石墨垫圈通称石墨填料环，是由高纯度的柔性石墨板材剪成一定尺寸的条料，在专门的模具中缠绕压制而成，具有柔性石墨的各项特性。

适用于剧烈的温度和压力交变工况条件下的阀门及机泵动密封填料。

AT903AT904AT905—AT906AT907AT903、AT904、AT905、AT906--增强石墨填料环，根据不同使用工况，在柔性石墨垫圈模压过程中加入金属丝如因科镍丝、不锈钢丝，或不锈钢皮增强，提高了垫圈的机械强度，应用于高温、高压的阀门等。

AT907--柔性石墨带状垫片，通称波形花纹带。

分为普通型和自粘性，作为应急使用产品，直接缠绕于阀杆或泵轴上，压入填料箱体，替代AT902产品使用。

用自粘性柔性石墨带状垫片，撕去外层防粘纸，粘贴于直线型和* 1/2 *大直径法兰的密封面，作垫片使用。

AT908AT908--汽车排气接口垫，在发动机温度交变的场合下，起抑制减少噪声、振动的有效密封，产品设计合理实效。

石墨类：编号：柔性石墨板材垫片AT901柔性石墨垫圈AT902内衬金属丝的柔性石墨垫圈AT903柔性石墨自密封圈AT904内衬不锈钢金属丝的柔性石墨垫圈AT905内衬不锈钢皮的柔性石墨垫圈AT906柔性石墨带状垫片AT907汽车排气接口垫片AT908性能名称数值备注堆积密度g/cm 3 0.002-0.005制品密度cm 3 0.8-1.7（含碳量）纯度％≥98 >99.5%称为高纯石墨灰份％≤0.35含硫量〈1000PPm含氯量〈50PPm熔点℃3650肖氏硬度21~33抗拉强度Mpa 8~10抗压强度Mpa 70~110压缩率% ≥ 15回弹率% ≥ 30PH 值0-14滑动摩擦系数0.149* 2/2 *。

石化行业如何选用垫片？HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

问：HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

根据HG20614-97《钢制管法兰、垫片、紧固件的选配规定》，本人认为上述四种垫片在多数情况下是可以通用的。

想请教大家本人的想法是否准确？在石化设计中通常选用哪一种垫片？如果考虑经济性，应优先选用哪一种垫片？答一：一般炼油厂应用最普遍的是缠绕垫.柔性石墨复合垫承受力不够,压紧一次就损坏了.金属包覆垫一般用在防腐蚀部位,压力也不太高.聚四氟垫对温度压力也有要求(多用在1.0MP,250度一下),齿形组合垫用在特殊密封部位.所以缠绕垫比较耐用常见的.比如可以热紧.发生轻微泄露可以继续适当紧固.一般内外环缠绕垫用在平面法兰压力1.0MP以下;内环缠绕垫用于凹凸面法兰,压力2.5MP4.0MP6.4MP和部分10.0MP部位.较高压力时一般还常使用梯形槽法兰配钢圈垫片,压力使用在4.0MP~40MP,比如中高压蒸汽系统.答二：要素：1、温度 2、压力 3、介质 4、开工周期 5、压力温度的波动 6、经济性上面提到的几种垫片，由于其刚性、垫片系数等原因，大多数场合可以互替，但要考虑经济性。

答三：按标准来就可以只要压力等级搞对了就没问题！我选择4.0Mpa以上的要选用RJ的金属环垫，以下的石墨缠绕垫要316L石墨填充的，金属包垫也可以！看温度和介质也有很大关系，灵活用吧！10。

0Mpa以上的还可以使用透镜垫的视情况吧！答四：常用的垫片可以分为三大类，即非金属垫片、半金属垫片和金属垫片。

a.非金属垫片：石棉橡胶垫片，它是通过向石棉中加入不同的添加剂压制而成。

在美国，很多标准中都将石棉制品列为致癌物质而禁用。

但在世界范围内，石棉仍以其弹性好、强度高、耐油性好、耐高温、易获得等优点而得到广泛应用。

石墨密封垫片的性能特点介绍柔性石墨材料是一种新型的密封材料，也是工业行业中一种重要的密封材料。

具有优良的耐腐蚀性、耐高低温、耐辐射、摩擦因数小、自润滑性、弹性，对液体和气体的渗透性极低。

石墨垫片可根据工况的不同选择由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成。

一、柔性石墨垫片的特点：1、柔性石墨对气体和液体具有良好的不渗透性，如厚度为0.125mm的薄板，氦的透过率仅为2*10-1cm3/s。

2、耐温性好，柔性石墨在非氧化介质中的使用温度为-200~600℃，但在氧化介质中易被氧化。

3、各向异性，柔性石墨的传热、导电及膨胀系数有明显的各向异性现象。

4、耐辐照性强。

5、耐腐蚀性好，对一般的化学溶剂、酯类、水蒸气、还原性介质等保持良好的化学稳定性，但在氧化介质中有一定的局限性。

6、密度低、强度高、柔软性及回弹性好。

柔性石墨的应用范围用于工业上的管道法兰、热交换器、阀盖、冷凝器、空气压缩机、排气管、制冷机等。

适用介质：水、蒸汽、油类、酸、碱、有机溶剂、氨气、氢气等。

二、不锈钢增强石墨垫片石墨高强垫片又称石墨复合垫片,是从增强石墨板打孔或切割而成的，内衬材料可根据需求选择不同的金属薄板。

由于柔性石墨垫片机械强度较低，适合于小直径的垫片，而增强石墨垫片很大地提高了机械强度，具有良好的高强度，能在高压工况下使用，压缩回弹性、耐化学腐蚀性、耐辐射、耐高/低温、使用受命长等优异性能。

增强石墨垫片分类：1、碳钢增强石墨垫片：柔性石墨薄片中间夹碳钢钢带（0.2mm），然后切割而成，加强了机械强度。

2、304不锈钢增强石墨垫片：柔性石墨薄片粘附在304不锈钢两面，具有很高的机械强度，各种较大尺寸及复杂形状也很适用，而且也便于运输，也是应用很广的一种密封垫片。

3、316不锈钢增强石墨垫片：耐蚀性好，高温强度优秀，但成本也要高于其他材料。

三、金属石墨缠绕垫片金属石墨缠绕垫片是由金属带和石墨带缠绕而成的一种金属复合垫片，由V形或W形薄钢带和填充料交替缠绕而成。

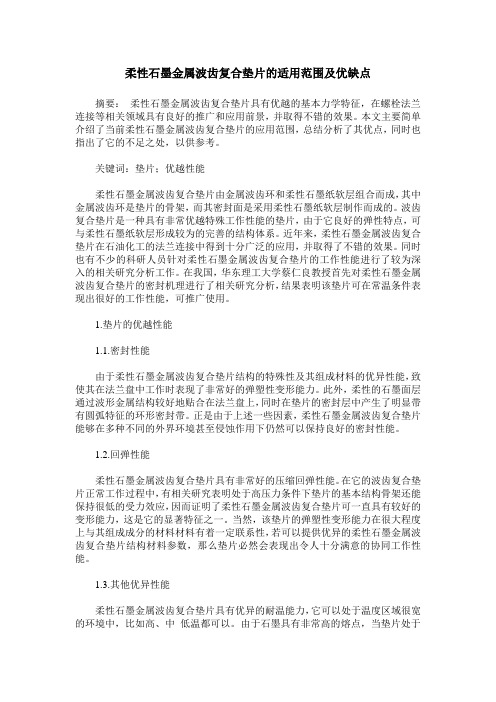

柔性石墨金属波齿复合垫片的适用范围及优缺点摘要：柔性石墨金属波齿复合垫片具有优越的基本力学特征，在螺栓法兰连接等相关领域具有良好的推广和应用前景，并取得不错的效果。

本文主要简单介绍了当前柔性石墨金属波齿复合垫片的应用范围，总结分析了其优点，同时也指出了它的不足之处，以供参考。

关键词：垫片；优越性能柔性石墨金属波齿复合垫片由金属波齿环和柔性石墨纸软层组合而成，其中金属波齿环是垫片的骨架，而其密封面是采用柔性石墨纸软层制作而成的。

波齿复合垫片是一种具有非常优越特殊工作性能的垫片，由于它良好的弹性特点，可与柔性石墨纸软层形成较为的完善的结构体系。

近年来，柔性石墨金属波齿复合垫片在石油化工的法兰连接中得到十分广泛的应用，并取得了不错的效果。

同时也有不少的科研人员针对柔性石墨金属波齿复合垫片的工作性能进行了较为深入的相关研究分析工作。

在我国，华东理工大学蔡仁良教授首先对柔性石墨金属波齿复合垫片的密封机理进行了相关研究分析，结果表明该垫片可在常温条件表现出很好的工作性能，可推广使用。

1.垫片的优越性能1.1.密封性能由于柔性石墨金属波齿复合垫片结构的特殊性及其组成材料的优异性能，致使其在法兰盘中工作时表现了非常好的弹塑性变形能力。

此外，柔性的石墨面层通过波形金属结构较好地贴合在法兰盘上，同时在垫片的密封层中产生了明显带有圆弧特征的环形密封带。

正是由于上述一些因素，柔性石墨金属波齿复合垫片能够在多种不同的外界环境甚至侵蚀作用下仍然可以保持良好的密封性能。

1.2.回弹性能柔性石墨金属波齿复合垫片具有非常好的压缩回弹性能。

在它的波齿复合垫片正常工作过程中，有相关研究表明处于高压力条件下垫片的基本结构骨架还能保持很低的受力效应，因而证明了柔性石墨金属波齿复合垫片可一直具有较好的变形能力，这是它的显著特征之一。

当然，该垫片的弹塑性变形能力在很大程度上与其组成成分的材料材料有着一定联系性，若可以提供优异的柔性石墨金属波齿复合垫片结构材料参数，那么垫片必然会表现出令人十分满意的协同工作性能。

(完整)垫片规格表
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)垫片规格表）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)垫片规格表的全部内容。

垫片规格统计表。

柔性石墨垫片几种型号的介绍1.單層柔性石墨垫片：单层柔性石墨垫片是最简单、最基础的垫片型号。

它由一层压缩而成，具有优秀的密封性能和承载能力。

单层柔性石墨垫片的适用温度范围广，可以达到600摄氏度。

由于其柔软性，单层柔性石墨垫片可以适应各种形状的密封面，提供可靠的密封效果。

2.多层柔性石墨垫片：多层柔性石墨垫片是由多层单层垫片叠加而成。

这种垫片具有较高的压缩弹性和垫片力，可以适应更高的工作压力。

多层柔性石墨垫片在密封性能和耐压能力方面优于单层垫片，广泛应用于高温和高压环境下的密封。

3.增强柔性石墨垫片：增强柔性石墨垫片是在柔性石墨垫片中添加增强材料制成的。

增强材料可以是金属箔、膨胀石墨、无石棉纤维等。

这些增强材料提供了垫片更高的强度和耐磨性，适用于高温、高压、高速和腐蚀性介质环境下的密封。

增强柔性石墨垫片具有较好的密封性能和承载能力，使用寿命较长。

4.双层金属柔性石墨垫片：双层金属柔性石墨垫片是一种结合了金属垫片和柔性石墨垫片的复合垫片。

金属层提供了垫片的强度和刚性，而柔性石墨层则提供了优异的密封性能。

这种垫片具有较高的耐压能力和密封效果，在高温和高压环境下表现出色。

5.锯齿型柔性石墨垫片：锯齿型柔性石墨垫片是一种特殊形状的垫片。

其密封面上有一系列交替排列的锯齿形凸起，可以提高密封接触面积和形成更好的密封效果。

锯齿型柔性石墨垫片适用于中低温、中低压的密封环境。

以上是几种常见的柔性石墨垫片型号的介绍。

不同种类的柔性石墨垫片适用于不同的密封需求，可以根据具体工作环境选择合适的型号。

柔性石墨垫片标准
柔性石墨垫片是一种常用的密封材料，其主要作用是填补机械设备中的不平整表面，以防止液体或气体的泄漏。

本文将介绍柔性石墨垫片的标准，包括其材料、制造工艺、性能要求等内容。

首先，柔性石墨垫片的材料应选择高纯度的天然石墨，经过化学处理和压制而成。

其表面应光滑平整，无裂纹和杂质，具有良好的柔韧性和弹性，能够适应不同形状的密封表面。

在制造工艺上，应采用先进的压制和切割技术，确保产品尺寸精准，边缘平整，无毛刺和裂纹。

其次，柔性石墨垫片的性能要求包括耐高温、耐腐蚀、导热性能好等特点。

在高温下，柔性石墨垫片应保持稳定的密封性能，不产生变形和泄漏。

同时，其应具有良好的耐腐蚀性能，能够在各种化学介质中保持稳定的性能。

此外，柔性石墨垫片还应具有良好的导热性能，能够有效传递热量，提高密封表面的接触性能。

另外，柔性石墨垫片的标准还包括其使用范围和安装要求。

在使用时，应根据设备的工作条件和介质特性选择合适的柔性石墨垫片规格和型号。

安装时，应确保密封表面清洁平整，严格按照安装要求进行安装，避免出现错位或损坏。

总之，柔性石墨垫片作为一种重要的密封材料，其标准对于保障设备运行安全和稳定具有重要意义。

只有严格按照标准要求选择和安装柔性石墨垫片，才能确保其在工作过程中发挥最佳的密封效果，延长设备的使用寿命，降低维护成本。

通过本文的介绍，相信大家对柔性石墨垫片的标准有了更清晰的认识，希望能够对大家的工作和生活有所帮助。

同时，我们也希望在今后的工作中能够更加重视柔性石墨垫片的选择和使用，确保设备的安全和稳定运行。

膨胀石墨垫片
JJ-631
膨胀石墨垫片又称柔性石墨垫片是从膨胀石墨卷材或板材打孔或切割而成的，膨胀石墨不含粘结剂和填充物，因此纯度很高，具有良好的防腐蚀性，耐高/低温，良好的压缩回弹性和高强度性，适用于低压部位的密封，可以防止石墨和法兰间产生的电化腐蚀。

可以制作成各种各样的圆型的复杂的几何垫片，膨胀石墨垫片还可以在内外圈做成包边形式，且便于安装、拆卸，不易损坏。

被广泛用于管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的密封。

最大加工尺寸：~1500mm；特殊规格或各类非标准产品可按客户要求制定。

【膨胀石墨垫片】技术参数：
项目单位数值
密度公差g/cm3 -0.06~+0.06
厚度公差mm -0.04~+0.04
碳含量% 99。
